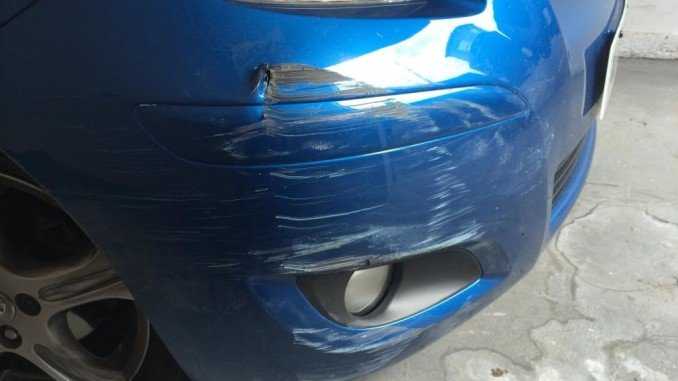

Отверстия в пластике – результат механических повреждений, неудачного сверления или демонтажа оборудования. Независимо от источника дефекта, важно выбрать метод, соответствующий типу пластика и размеру повреждения. Полипропилен, поликарбонат, ПВХ и ABS-пластик требуют разных подходов из-за различий в химическом составе и термической устойчивости.
Для мелких отверстий (до 5 мм) подходят двухкомпонентные эпоксидные смолы. Они быстро схватываются, устойчивы к влаге и сохраняют форму при температурных колебаниях. Перед нанесением важно обезжирить поверхность изопропиловым спиртом, иначе сцепление будет слабым. После отвердевания шов можно шлифовать и окрашивать в тон.
Средние отверстия (5–15 мм) заделываются при помощи термопластичных ремонтных стержней или пластиковых сварочных прутков. Метод термосварки эффективен для изделий из полиэтилена и полипропилена. Температура фена – от 250 до 350°C, используется насадка «губа» для равномерного распределения расплава.

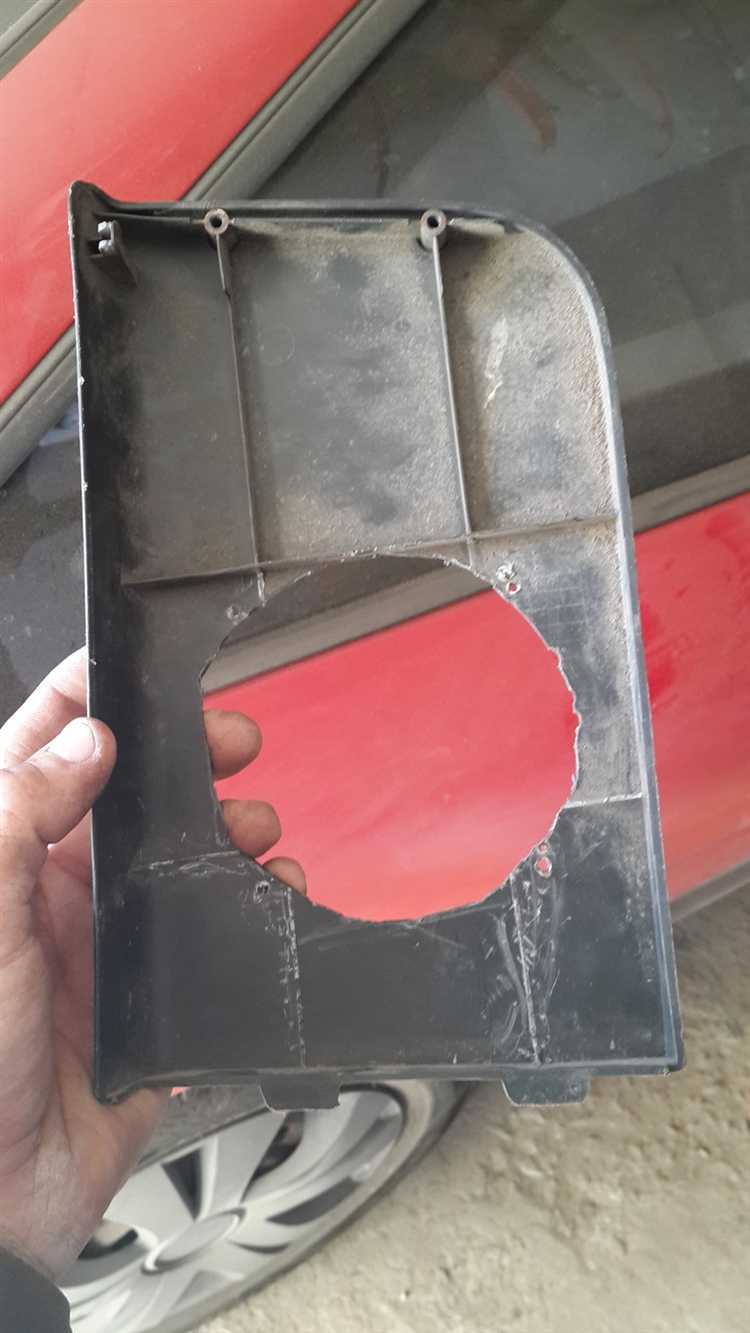

Крупные отверстия (более 15 мм) требуют армированной вставки – например, сетки из стекловолокна, которую заливают полиэфирной или эпоксидной смолой. Это особенно актуально при ремонте корпусов бытовой техники и пластиковых панелей в автомобилях. Такая реставрация выдерживает вибрации и нагрузку.
Важно: любые ремонтные работы на пластике следует проводить при температуре не ниже +15°C. Материал должен быть сухим, без трещин по краям отверстия. Если пластик растрескивается при нажатии, сначала укрепляют его эпоксидной пропиткой.
Подбор типа герметика в зависимости от вида пластика
Для полипропилена (PP) и полиэтилена (PE) стандартные силиконовые герметики не подходят из-за низкой адгезии. Требуется специализированный полиуретановый или MS-полимерный герметик с пометкой «для трудносклеиваемых пластиков». Перед нанесением необходимо обработать поверхность праймером, например, Loctite 770 или аналогичным.
Поликарбонат (PC) чувствителен к растворителям. Не рекомендуется использовать герметики с уксусной кислотой или агрессивными добавками. Оптимальный выбор – нейтральный силиконовый герметик или акриловый состав, совместимый с пластиком. Уточнение в инструкции: «для поликарбоната» обязательно.
ПВХ (жесткий и мягкий) хорошо совместим с большинством силиконов и полиуретанов. При герметизации гибких элементов предпочтителен эластичный полиуретановый герметик, устойчивый к УФ и влаге. Для жёсткого ПВХ подойдут как нейтральные силиконы, так и акриловые герметики.
Для ABS и полистирола подойдут нейтральные силиконовые герметики без кислотных компонентов. Важно избегать составов, содержащих растворители: возможна деформация материала. Также эффективны MS-полимеры с указанием совместимости с ABS.
Полиамид (PA) требует герметиков с высокой термостойкостью. Рекомендуются эпоксидные составы или полиуретаны, выдерживающие температуру свыше +100 °C. Для прочного сцепления необходимо предварительное обезжиривание и лёгкая шлифовка зоны ремонта.
Как определить совместимость клея с пластиком
Перед применением клея необходимо точно определить тип пластика. На большинстве изделий он указан маркировкой: например, PP (полипропилен), PE (полиэтилен), PVC (поливинилхлорид), ABS, PS (полистирол). Эта информация критична, поскольку одни клеевые составы не вступают в адгезию с определёнными полимерами.

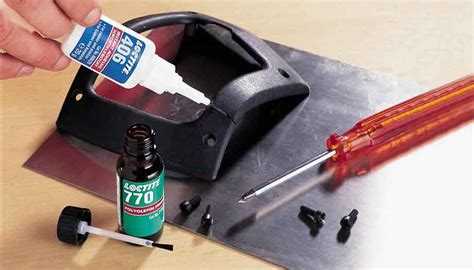

Полиэтилен и полипропилен обладают низкой поверхностной энергией, поэтому обычные клеи типа «Супер-клей» или ПВА не обеспечивают прочного соединения. Для таких пластмасс применяются клеи на основе цианоакрилатов с предварительной обработкой праймером или специальные клеевые составы с добавками активаторов.
Поливинилхлорид и ABS лучше поддаются склеиванию. Подходят эпоксидные клеи, полиуретановые составы, а также двухкомпонентные клеи, выдерживающие температурные деформации и воздействие влаги. Перед склеиванием поверхность нужно обезжирить изопропиловым спиртом или ацетоном – только при этом условии клеевой шов будет надёжным.
Протестируйте выбранный клей на малозаметном участке. Нанесите каплю и оцените поведение пластика: если поверхность размягчается, мутнеет или начинает коробиться – состав агрессивен и непригоден для этой разновидности пластика.
Изучите техническую документацию на клей. Производители указывают перечень допустимых материалов, температуру эксплуатации, степень прочности шва. Игнорирование этих данных часто приводит к разрушению соединения спустя короткое время после ремонта.
Подготовка поверхности перед заделкой отверстия
Удалите все загрязнения вокруг отверстия: пыль, жир, остатки старого клея или краски. Используйте изопропиловый спирт или ацетон, нанеся его на безворсовую ткань. Не применяйте растворители, разрушающие структуру пластика.
Обработайте края отверстия наждачной бумагой зернистостью P180–P240. Цель – устранить заусенцы и создать микрошероховатость, способствующую лучшей адгезии ремонтного состава. Работайте осторожно, не расширяя само отверстие.
Если пластик глянцевый, пройдитесь по всей зоне ремонта мелкозернистой шкуркой (не выше P400) круговыми движениями. Это обеспечит сцепление с заполняющим материалом по всей контактной зоне.
Удалите пыль с обработанного участка сжатым воздухом или чистой сухой щеткой. При необходимости повторно протрите спиртом. Поверхность должна быть абсолютно сухой и матовой перед нанесением состава.
Применение термопластика для восстановления формы
Термопластик позволяет не просто заделать отверстие, а восстановить исходную геометрию детали. Для работы потребуется строительный фен с регулировкой температуры (от 150 до 300 °C), термопластичная масса (например, полиамид, полипропилен или ABS в гранулах), металлический шпатель и форма для точной фиксации границ ремонта.
Перед началом участок очищают от пыли, масла и остатков старого покрытия. Поверхность слегка шлифуют наждачной бумагой с зернистостью 180–240. Термопластик нагревают до пластичного состояния – температура зависит от типа материала: ABS размягчается при 105–115 °C, полиамид – при 180–200 °C. Расплав наносят на отверстие, равномерно распределяя шпателем.
Для сохранения формы используют матрицу – заранее подготовленный шаблон, выдерживающий нагрев. Давление прикладывают до остывания массы. После полного затвердевания (5–10 минут) поверхность обрабатывают надфилем или шлифуют абразивом, добиваясь совпадения с оригинальным рельефом. При необходимости участок окрашивают краской, совместимой с типом пластика.
Использование эпоксидной смолы при ремонте крупных отверстий
Для заделки отверстий диаметром более 10 мм в пластике оптимально применять двухкомпонентную эпоксидную смолу с добавлением наполнителя. Перед началом работ поверхность необходимо очистить от грязи, обезжирить изопропиловым спиртом и обработать наждачной бумагой зернистостью P120–P180 для повышения адгезии.
Смолу и отвердитель смешивают строго по инструкции производителя, обычно в пропорции 2:1 или 1:1. Для ремонта крупных отверстий добавляют стеклянный микрошарик или мелкодисперсный тальк в соотношении до 1:1 по массе, чтобы получить пастообразную массу, устойчивую к стеканию.

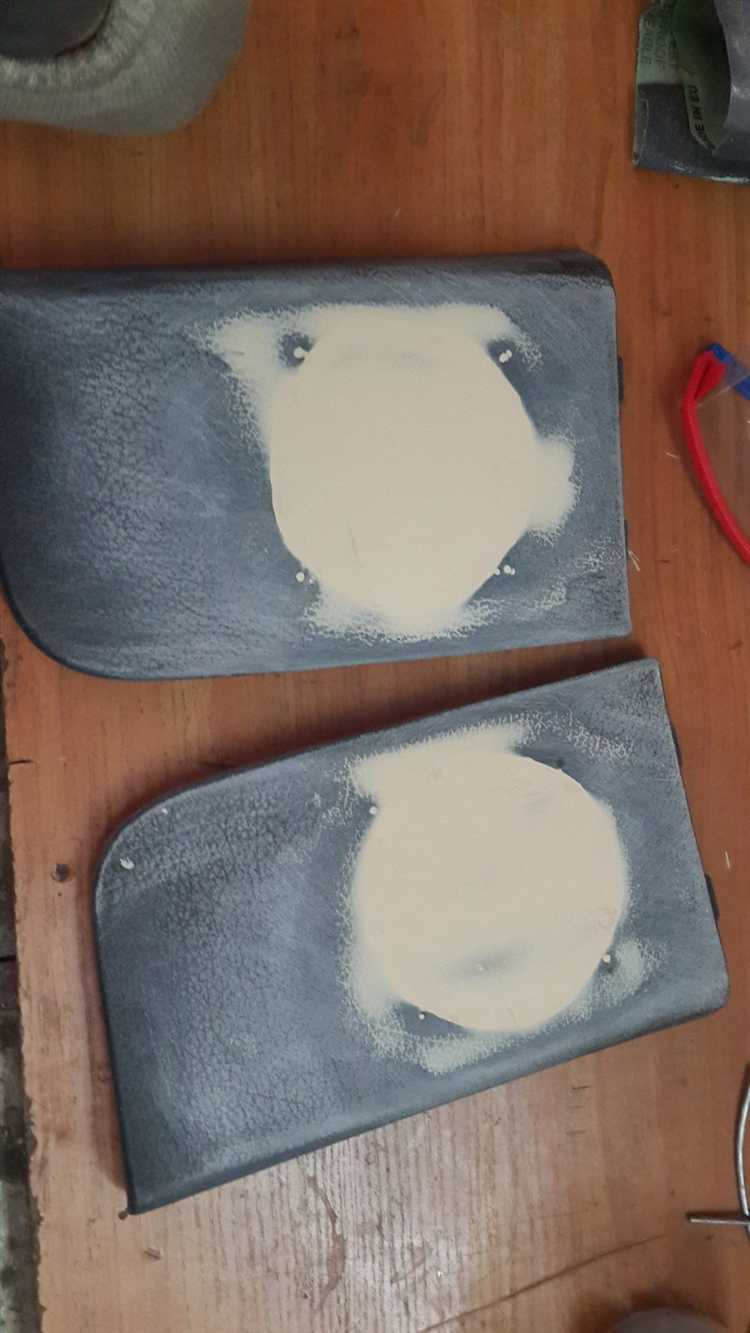

Полученный состав наносят шпателем, формируя слой с небольшим запасом по высоте. После отверждения, которое занимает от 6 до 12 часов при температуре 20–25 °C, выступающую часть шлифуют абразивом P240, добиваясь выравнивания с плоскостью детали. При необходимости повторяют шпатлевание.
Важно: перед нанесением краски или декоративного покрытия обработанную зону дополнительно грунтуют составом, совместимым с пластиком и эпоксидной основой.
Не допускается применение смолы в условиях высокой влажности и при температуре ниже +15 °C – это ухудшает полимеризацию и прочностные характеристики.
Заделка отверстий с помощью пластиковых сварочных стержней
Пластиковые сварочные стержни подходят для восстановления целостности пластиковых поверхностей с отверстиями диаметром до 10 мм. Метод обеспечивает прочное соединение, сохраняет эластичность и водонепроницаемость ремонта.
Для работы потребуются сварочный паяльник с насадкой для плавления стержней и набор стержней, соответствующих типу пластика: ПП, ПЭ, ПВХ или АБС.
- Очистка. Удалите загрязнения и остатки краски вокруг отверстия с помощью ацетона или изопропилового спирта. Обработайте поверхность мелкой наждачной бумагой (зерно 150–200) для улучшения сцепления.
- Подготовка стержня. Выберите стержень подходящего цвета и материала. Разогрейте паяльник до 220–260 °C в зависимости от пластика.
- Заполнение отверстия. Прижмите стержень к отверстию, плавя материал и одновременно заполняя пустоту. Старайтесь равномерно распределять расплав, чтобы избежать пустот и напряжений.
- Выравнивание. После заполнения отверстия, не дожидаясь полного остывания, разгладьте поверхность насадкой паяльника или шпателем из металла.
- Финишная обработка. После остывания шлифуйте место ремонта мелкой наждачной бумагой до ровной поверхности.
Для крупных или глубоких отверстий рекомендуется наносить пластик слоями, давая каждому слою остыть. Это предотвращает деформации и обеспечивает максимальную прочность. При работе с пластиками ПВХ и АБС стоит использовать соответствующие стержни, иначе адгезия будет слабой.
Использование пластиковых сварочных стержней эффективно для ремонта автомобильных деталей, бытовой техники и емкостей, где важна герметичность и долговечность соединения.
Ошибки при заделке, которые ухудшают прочность ремонта
Неправильная подготовка края отверстия снижает адгезию ремонтного материала. Острые или неровные края следует тщательно обработать – сгладить и очистить от грязи, жира и пыли. Пренебрежение этим приводит к образованию микропустот и растрескиванию.
Использование неподходящего клея или герметика ухудшает связь с пластиком. Например, эпоксидные составы на полиэтиленовых или полипропиленовых поверхностях часто отваливаются без специальной адгезионной подготовки. Следует выбирать материалы, совместимые с типом пластика.
Чрезмерное нанесение состава увеличивает внутренние напряжения при застывании и вызывает деформации. Оптимальный слой – тонкий, равномерный, без излишков, чтобы избежать отслаивания и трещин.
Игнорирование этапа сушки между слоями ведет к нарушению структуры ремонта. Каждый слой должен полностью отвердать перед нанесением следующего для формирования прочного многослойного соединения.
Неравномерное распределение ремонтного материала вызывает локальные слабые места. Используйте инструменты для равномерного заполнения отверстия и избегайте воздушных включений, которые снижают механическую прочность.
Заделка отверстий на пластиковых поверхностях без учета температуры эксплуатации провоцирует разрушение материала. Некоторые клеи становятся хрупкими при низких температурах или размягчаются при высоких, поэтому выбор состава должен соответствовать условиям использования.
Вопрос-ответ:
Какие материалы подходят для заделки отверстий в пластике?
Для ремонта пластиковых поверхностей обычно используют специальные клеи на основе эпоксидной смолы или пластика, а также ремонтные смеси с добавлением наполнителей. В зависимости от типа пластика подбирают подходящий клей или герметик, которые обеспечивают хорошее сцепление и долговечность. Иногда применяют горячую сварку пластика, когда отверстие запаивают при помощи специального инструмента.
Как подготовить пластиковую поверхность перед заделкой дырки?
Поверхность вокруг отверстия нужно тщательно очистить от грязи, пыли и жира. Для этого применяют мягкие моющие средства или спирт. После очистки желательно слегка зашкурить область вокруг отверстия мелкой наждачной бумагой, чтобы улучшить сцепление ремонтного материала с пластиком. Важно также удалить все остатки старого клея или трещин, чтобы ремонт получился максимально прочным.

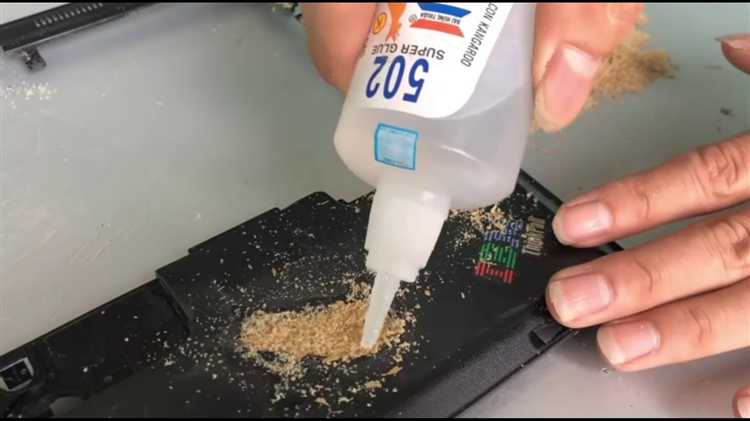

Можно ли использовать обычный суперклей для заделки небольших отверстий в пластике?
Для мелких дырочек суперклей подходит, но он не всегда обеспечивает надежную и долговременную фиксацию, особенно если поверхность испытывает нагрузку или изгибается. Если отверстие большое или пластик тонкий, лучше применить специальные эпоксидные составы или пластик для сварки, которые при застывании создают более прочный и устойчивый к повреждениям слой.
Как правильно наносить ремонтную смесь на отверстие в пластиковой детали?
Сначала подготовленную поверхность очищают и обезжиривают. Затем замешивают ремонтную смесь согласно инструкции, обычно она состоит из двух компонентов. Смесь наносят шпателем или другим инструментом, равномерно заполняя отверстие и немного выходя за его края. После нанесения поверхность разглаживают, чтобы не было бугорков, и дают высохнуть при комнатной температуре. По окончании ремонта поверхность можно зашкурить и покрасить, если требуется.
Что делать, если отверстие находится на гибкой пластиковой поверхности?
Для гибких пластиковых изделий подходят эластичные герметики или специальные пластики для ремонта, которые сохраняют подвижность после застывания. Жесткие составы могут трескаться при деформации, поэтому важно выбрать материал, который выдержит изгибы. Иногда используют армирующие сетки или ленты для дополнительной прочности вместе с эластичным клеем.
Какой материал лучше использовать для заделки небольших отверстий в пластике?
Для небольших дырок в пластике часто применяют специальные клеи на основе эпоксидной смолы или двухкомпонентные ремонтные смеси. Они хорошо прилипают к поверхности, быстро застывают и создают прочное покрытие. Также можно использовать термопластичные шпаклевки, которые легко формуются и после застывания не трескаются. Важно, чтобы материал был совместим с типом пластика, иначе ремонт не будет надежным.
Можно ли заделать отверстие в пластиковой поверхности своими руками без специальных инструментов?
Да, заделать небольшие отверстия можно и самостоятельно, используя доступные средства. Например, подойдет эпоксидный клей или полиуретановый герметик, которые продаются в хозяйственных магазинах. Перед нанесением поверхность следует очистить от грязи и обезжирить, чтобы ремонт держался лучше. После нанесения материала его нужно оставить для полного высыхания. Такой способ подойдет для неглубоких повреждений и не требует профессионального оборудования.
Загрузка...
