Правильно организованное заземление – ключевой элемент безопасности электросети в частном доме. Традиционная система с использованием вертикальных стальных или медных электродов может оказаться неудобной или невозможной из-за геологических и строительных особенностей участка. В таких случаях востребованы альтернативные методы, обеспечивающие надежное снижение потенциала на корпусах электроприборов и защиту от токов утечки.
Одним из эффективных вариантов является применение горизонтальных контуров заземления, проложенных на глубине 0,5–0,7 метра с использованием стальных полос или проволоки. Такой подход снижает затраты и исключает необходимость бурения глубоких скважин, но требует точного расчета длины проводника и сопротивления почвы.
В условиях высоких сопротивлений грунта рекомендуют использовать химические электроды – трубы или стержни, заполненные солью или специализированным составом, что значительно уменьшает сопротивление контакта с землей. Этот метод особенно актуален на песчаных или скалистых почвах.
Выбор альтернативного способа заземления должен базироваться на замерах сопротивления, учитывая сезонные изменения влажности почвы и особенности рельефа участка. Монтаж и проверка системы требуют профессионального подхода для гарантии соответствия нормам безопасности.
Выбор места для устройства альтернативного заземления
При подборе точки установки заземлителя важен уровень влажности почвы – оптимально выбирать участки с естественным увлажнением, например, низины или места рядом с водоемами. В таких зонах сопротивление грунта ниже, что повышает эффективность контура.
Не размещайте заземлитель вблизи металлических трубопроводов, кабелей или других электрических систем, чтобы избежать ложных токов и коррозии. Минимальное расстояние до коммуникаций должно быть не менее 1,5 метров.
Земля под заземлителем должна быть стабильной по структуре, без крупного камня и твердых включений, которые ухудшают контакт с электродом. При наличии тяжелых глинистых слоев потребуется дополнительное увлажнение или использование специальных электродов с покрытием.
Для повышения надежности и равномерности тока рекомендуется размещать заземлитель в тени или в местах, где почва меньше подвержена пересыханию и резким перепадам температуры.
Избегайте установки рядом с участками, подвергающимися регулярным земляным работам или изменению ландшафта – это может повредить систему и снизить ее долговечность.
Если участок большой, следует провести замеры удельного сопротивления почвы в нескольких местах с помощью мегомметра, чтобы выбрать наиболее подходящий участок для монтажа.
Рекомендуемая глубина установки электродов – от 0,7 до 1,2 метра, где температура и влажность остаются относительно стабильными в течение года.

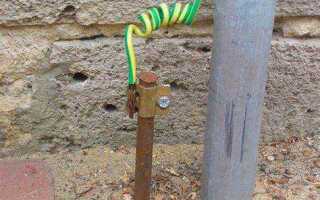

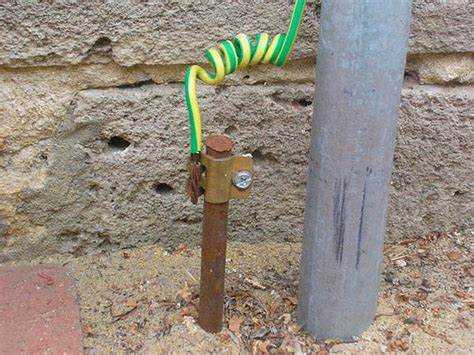

Металлические конструкции как элементы системы заземления
Металлические конструкции, такие как стальные балки, арматура фундамента, металлические трубы и каркасы зданий, могут служить эффективными элементами системы заземления при условии соблюдения определённых требований. В первую очередь, металл должен иметь надежный электрический контакт с землей, обеспечивающий сопротивление заземления не выше 10 Ом, что соответствует нормативам ПУЭ.
Для подключения металлических конструкций к заземляющему контуру необходимо использовать коррозионно-устойчивые соединения: сварку, болты из нержавеющей стали или специальные зажимы с защитой от окисления. При этом важно исключить наличие лакокрасочных покрытий на местах соединений, чтобы обеспечить минимальное контактное сопротивление.
Арматурные каркасы фундамента, залитые бетоном, значительно снижают сопротивление заземления за счёт большого контакта с грунтом, но требуют обязательной проверки на целостность и отсутствие прерываний в металлических элементах. Важно учитывать, что бетон, высохший более 3-4 лет, снижает эффективность заземления, поэтому рекомендуется дополнительно подключать внешние вертикальные электроды.
Металлические водопроводные и отопительные трубы допускается использовать как часть системы заземления при условии, что они имеют непрерывность и контакт с грунтом вне здания. Однако необходимо изолировать такие конструкции от электроустановок, где присутствуют высокие токи, чтобы избежать опасности поражения током и коррозионных процессов.
Использование металлических конструкций для заземления сокращает затраты на монтаж и повышает надёжность системы при правильном техническом исполнении. Рекомендуется проводить регулярный контроль сопротивления контура и визуальный осмотр соединений не реже одного раза в 2-3 года.
Использование трубопроводов и водопроводных сетей для заземления
Трубопроводы из металлов с хорошей электропроводностью, таких как сталь или медь, могут использоваться в качестве альтернативных элементов заземления в частных домах. Основное условие – надежное и непрерывное электрическое соединение с грунтом через металлические части водопровода, проложенного в земле.
Для эффективного использования трубопроводов в системе заземления важно обеспечить отсутствие изолирующих участков и коррозионных повреждений, которые ухудшают контакт с землей. Рекомендуется проводить регулярный осмотр и измерение сопротивления соединения с трубами не реже одного раза в год.
Заземление через водопроводную сеть возможно, если металлические трубы проходят под землей на глубине не менее 0,7 метра, где уровень влажности поддерживается стабильно высоким. Это обеспечивает низкое сопротивление растеканию тока в грунт.
Подключение к трубопроводу должно выполняться при помощи сварных соединений или специализированных клемм, исключающих ослабление контакта с металлом. Запрещено использовать болтовые соединения без контроля их затяжки, так как это приводит к образованию окислов и увеличению сопротивления.
Нельзя использовать пластиковые вставки, фильтры с диэлектрическими вставками и другие изолирующие элементы между заземлителем и трубопроводом. В таких случаях требуется отдельное устройство заземления.
При проектировании заземления с использованием водопроводных сетей необходимо учитывать, что современные системы зачастую имеют изоляцию и защиту от коррозии, что снижает эффективность такого метода. Перед применением обязательна проверка на соответствие нормативным требованиям и консультация с квалифицированным электриком.
Применение пластин и стержней из нестандартных материалов
Для эффективного заземления в частных домах все чаще применяются пластины и стержни из материалов, отличающихся от традиционной меди и оцинкованной стали. Наиболее перспективными считаются нержавеющая сталь, медно-никелевые сплавы и графитовые композиты.
Нержавеющая сталь обеспечивает высокую коррозионную стойкость в агрессивных грунтах, особенно с повышенной влажностью и кислотностью. Ее электропроводность уступает меди, но долговечность компенсирует этот недостаток. Рекомендуемая толщина пластин – от 3 мм, а длина стержней – не менее 2 м для обеспечения надежного контакта с почвой.
Медно-никелевые сплавы сохраняют хорошую проводимость и устойчивы к окислению. Их применение оправдано при нестандартных геохимических условиях, например, в прибрежных зонах с соленой почвой. Для стержней оптимальна длина 1,5–2,5 м, пластины – от 4 мм толщиной.
Графитовые композиты представляют собой инновационный вариант с низким удельным сопротивлением и высокой стойкостью к коррозии. Они легче металлических аналогов и не подвержены гальваническим эффектам. Используются преимущественно в качестве пластин размером от 300×300 мм и толщиной около 5 мм.
При монтаже важно обеспечивать плотный контакт материала заземлителя с грунтом и избегать механических повреждений изоляции, если таковая предусмотрена. Соединения между нестандартными материалами и традиционными проводниками необходимо выполнять через переходные контакты, исключающие образование гальванических пар.
Рекомендуется проводить измерения удельного сопротивления грунта и рассчитывать длину и площадь поверхности заземлителя с учетом свойств выбранного материала и местных условий эксплуатации. Такой подход гарантирует стабильную работу системы заземления в течение всего срока службы.
Монтаж и проверка сопротивления альтернативных заземлителей

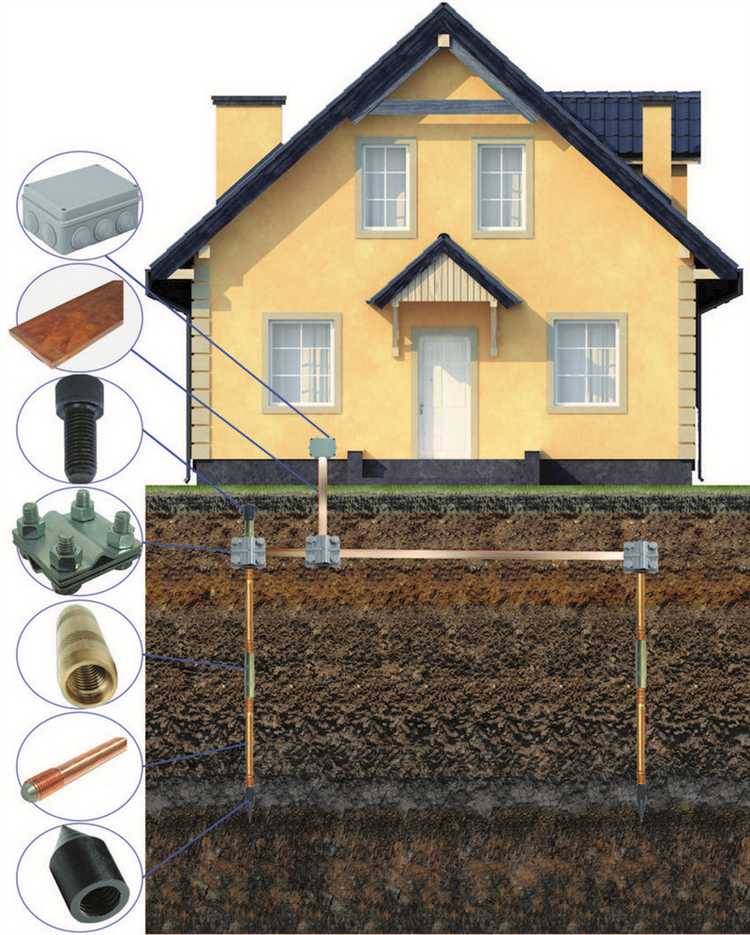

Перед монтажом альтернативного заземлителя важно выбрать оптимальный тип материала и конфигурацию с учетом почвенно-климатических условий. Для вертикальных заземлителей используют стальные стержни длиной не менее 2,5 метров с антикоррозийным покрытием. Глубина установки должна обеспечивать нахождение ниже глубины промерзания грунта.

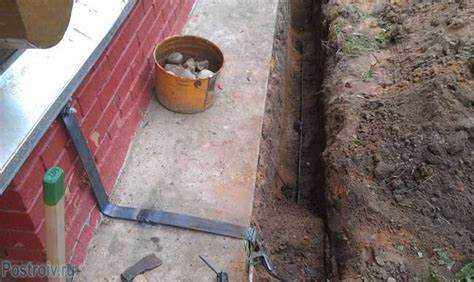

Горизонтальные заземлители монтируют из плоской стали или ленты толщиной не менее 4 мм, прокладывая их на глубине от 0,7 до 1,2 метра. Соединения между элементами выполняют сваркой с последующей антикоррозийной обработкой.
При использовании контуров из медных проводников следует обеспечить надежную защиту от окисления и механических повреждений. Для повышения эффективности заземления рекомендуют дополнительно увлажнять грунт в месте установки.
Проверка сопротивления заземлителя проводится специализированным прибором – мегаомметром или измерителем сопротивления заземления. Для точного результата требуется измерять сопротивление в нескольких точках и усреднять показатели.
Нормативное значение сопротивления для частного дома не должно превышать 4 Ом. При превышении этого значения необходимо увеличить длину заземлителей или добавить дополнительные элементы контура. Контрольное измерение проводят не реже одного раза в год, а также после любых значимых изменений в электросети или грунте.
Правила безопасности при эксплуатации альтернативных систем заземления
Эксплуатация альтернативных систем заземления требует строгого соблюдения технических и электротехнических норм, чтобы исключить риск поражения электрическим током и обеспечить надежную защиту оборудования.
- Регулярно проверяйте сопротивление заземления с помощью мегаомметра или специализированных приборов не реже одного раза в год. Допустимое значение – не выше 4 Ом для жилых домов.
- При использовании горизонтальных и вертикальных заземлителей избегайте контакта с подземными коммуникациями (водопровод, газопровод, телефонные кабели). Расстояние до них должно быть минимум 1 метр, чтобы исключить токи утечки и коррозию.
- В местах с высокой коррозионной активностью почвы используйте материалы с антикоррозийным покрытием (оцинкованная сталь, медь). Не применяйте алюминиевые или черные металлы без защиты.
- Монтаж заземлителей должен выполняться с отключением электрооборудования и соблюдением правил электробезопасности – использование диэлектрических перчаток, инструментов с изолированными ручками.
- Обеспечьте надежное механическое соединение между заземлителями и проводниками – сварка или болтовые соединения с последующей проверкой отсутствия коррозии и ослабления.
- Для систем с инверторами или альтернативными источниками питания (солнечные панели, ветрогенераторы) обязательно устанавливайте отдельные заземлители, соединённые с общим контуром, чтобы избежать потенциалов между системами.
- При проведении любых земляных работ контролируйте глубину и направление копки, чтобы не повредить заземлители и не изменить параметры сопротивления контура.
- Не допускайте попадания воды и грязи в соединительные узлы заземления, используйте защитные коробки или герметичные соединители для обеспечения долговечности.
- В зимних условиях проверяйте состояние заземления после оттаивания почвы, так как промерзание может изменить контакт электродов с грунтом.
- При замене или дополнении заземлителей обязательно проверяйте соответствие новых элементов действующим нормам и согласовывайте изменения с проектной документацией.
Вопрос-ответ:
Какие существуют альтернативные способы заземления в частном доме, если классический контур сложно сделать?
Если устройство традиционного заземляющего контура затруднено из-за особенностей участка, можно рассмотреть варианты с использованием контура из стальных пластин, медных проводников или даже специальных химически активных электродов. Например, в местах с каменистой почвой или высоким уровнем грунтовых вод применяют вертикальные электроды, которые заглубляют на значительную глубину. Также иногда используют систему «зануления» при условии правильной организации электросети и заземления на вводе.
Можно ли применять заземление через систему водоснабжения или отопления в частном доме?
Использование водопроводных или отопительных труб для заземления иногда встречается, но такой метод не считается надежным и безопасным. Металлические трубы могут быть покрыты изоляционными материалами, подвергаться коррозии или иметь разрывы, что снижает эффективность и безопасность. К тому же современные пластиковые трубы полностью исключают возможность создания качественного заземления через них. Поэтому специалисты рекомендуют применять специально организованные заземляющие электроды.

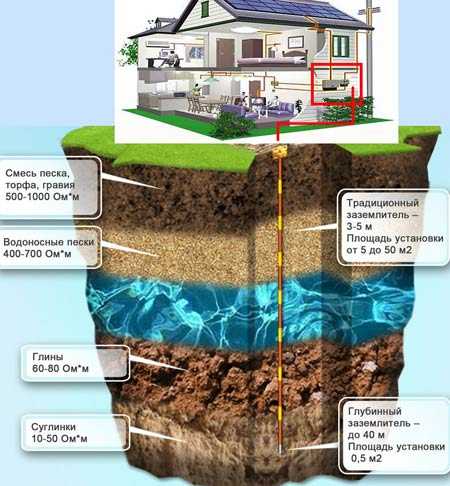

Как глубина установки заземляющего электрода влияет на качество заземления в частном доме?
Глубина залегания электрода напрямую связана с сопротивлением заземления. Чем глубже размещён электрод, тем стабильнее и ниже сопротивление, поскольку на глубине земля влажнее и плотнее, что улучшает проводимость. Обычно для надежного контакта с землей электроды устанавливают на глубину не менее одного метра, иногда до двух и более, если почва сухая или песчаная. Неглубокое расположение электродов может привести к нестабильной работе и повышенному риску поражения электрическим током.
Как правильно выбрать материал для заземляющих электродов в частном доме?
Для изготовления заземляющих электродов чаще всего применяют медь, сталь с защитным покрытием или оцинкованную сталь. Медные электроды обладают отличной проводимостью и устойчивостью к коррозии, но стоят дороже. Стальные электроды экономичнее, однако со временем могут ржаветь, особенно во влажной почве, поэтому их часто покрывают специальными составами или используют оцинковку. Выбор материала зависит от особенностей грунта, бюджета и предполагаемого срока эксплуатации.
Насколько важна проверка сопротивления заземления после монтажа системы в частном доме?
Проверка сопротивления заземления после установки системы — важный этап, который помогает убедиться, что заземление работает должным образом и обеспечивает безопасность. Высокое сопротивление может говорить о плохом контакте с землей, недостаточном числе электродов или их неправильном расположении. Регулярные замеры рекомендуют проводить не только после монтажа, но и через определённые интервалы эксплуатации, особенно если изменяются условия на участке, например, пересыхает почва или устанавливается новое оборудование.
