Вентиляция фасада с отделкой из натурального камня – ключевой элемент долговечности и функциональности облицовки. Без правильно спроектированной системы влага, проникающая за камень, может вызвать повреждение каркаса и снизить теплоизоляционные свойства здания.
Оптимальное решение – создание воздушного зазора минимум 20–40 мм между каменной облицовкой и гидроизоляционным слоем. Этот зазор обеспечивает свободную циркуляцию воздуха и удаление конденсата. Для обеспечения эффективного воздухообмена важно предусмотреть отверстия в нижней и верхней частях фасада, сечением не менее 150 см² на 1 м длины стены.
Крепление камня должно учитывать возможность движения конструкции в зависимости от температурных колебаний. Используют системы навесного вентилируемого фасада с металлическим каркасом из оцинкованных профилей, которые не подвержены коррозии и обеспечивают стабильность геометрии зазора.
Нельзя допускать прямого контакта камня с гидроизоляцией – это приводит к задержке влаги и ускоренному разрушению. Правильная организация вентиляции существенно снижает риски появления плесени, обеспечивает равномерное высыхание конструкции и поддерживает микроклимат внутри стен.

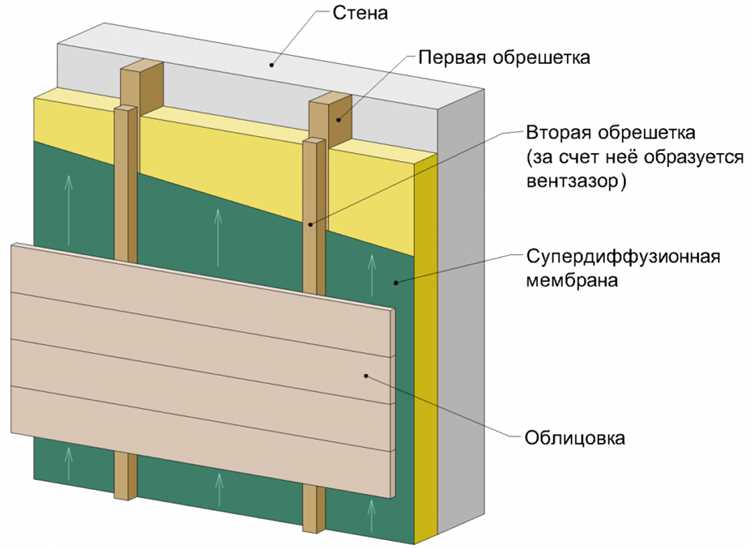

Выбор типа вентзазора для фасада с натуральным камнем
Оптимальный вентзазор между облицовкой из натурального камня и несущей стеной должен составлять от 20 до 40 мм. Такой размер обеспечивает эффективную циркуляцию воздуха, предотвращая накопление влаги и образование конденсата на обратной стороне камня.
Меньший зазор (до 15 мм) допустим при использовании тонких каменных плит и невысоких нагрузок по влажности, но существенно снижает эффективность вентиляции, что увеличивает риск гидротехнических проблем и биологического поражения.
Увеличенный вентзазор (более 40 мм) рекомендуется при установке массивных плит или в регионах с повышенной влажностью и перепадами температур, поскольку создает более устойчивый воздушный поток и снижает тепловое воздействие на основу стены.
Вертикальные зазоры обычно делаются шириной 15–25 мм для равномерного распределения вентиляции по всей площади фасада. При использовании металлических направляющих и крепежей важно соблюдать точность монтажа, чтобы не допустить уменьшения вентзазора в местах крепления.
Для обеспечения постоянного притока воздуха нижний и верхний вентиляционные отверстия должны иметь свободное сечение не менее 200 см² на 1 м² фасада. Это гарантирует достаточный воздухообмен и поддерживает естественную конвекцию внутри вентзазора.
Материалы и конструкции для создания вентиляционного зазора

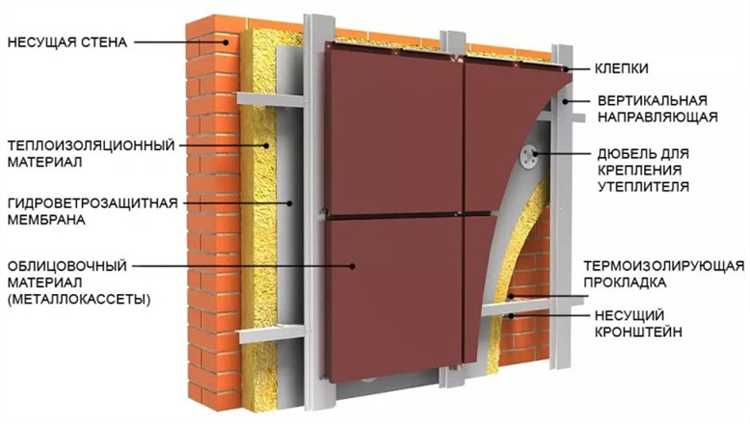

Вентилируемый фасад с натуральным камнем требует точного выбора материалов для формирования зазора толщиной от 20 до 40 мм. В качестве несущей конструкции чаще всего применяются металлические профили из алюминия или оцинкованной стали с толщиной стенки не менее 1,5 мм, устойчивые к коррозии и деформациям.
В качестве разделительного слоя между камнем и утеплителем используют специальные уплотнительные ленты или прокладки из вспененного полиэтилена с открытой пористостью, которые препятствуют проникновению влаги и обеспечивают воздушный поток.
Для обеспечения стабильного воздушного пространства используют направляющие рейки с перфорацией или прорезями, способствующими равномерной циркуляции воздуха вдоль всей высоты фасада. Расстояние между рейками выбирается исходя из габаритов каменных плит и составляет обычно 600-800 мм.
При монтаже натурального камня применяются анкерные крепления из нержавеющей стали, фиксирующие каменные панели на каркас, не уменьшая при этом толщину вентиляционного зазора. Использование дистанционных прокладок из неорганических материалов предотвращает контакт камня с металлической основой и сохраняет целостность воздушного канала.
Для гидро- и пароизоляции зазора устанавливают ветрозащитные мембраны с высоким коэффициентом паропроницаемости (не менее 1000 г/м²/сут), которые позволяют влаге испаряться, но не задерживают поступление свежего воздуха. Мембраны монтируются с нахлестом и дополнительным уплотнением стыков.
Таким образом, создание эффективного вентиляционного зазора базируется на использовании коррозионно-устойчивого каркаса, перфорированных направляющих, уплотнительных прокладок и мембран с контролируемой паропроницаемостью, что обеспечивает долговечность и сохранность фасада из натурального камня.
Технология монтажа обрешетки под каменную облицовку
Обрешетка под натуральный камень выполняется из коррозионно-стойких материалов – чаще всего алюминиевого профиля или оцинкованной стали толщиной не менее 1,5 мм. Шаг вертикальных стоек выбирается с учётом размера каменных плит: обычно 400–600 мм. Горизонтальные направляющие крепятся с шагом 500–700 мм для равномерного распределения нагрузки.
Монтаж начинается с установки кронштейнов, закрепляемых анкерными дюбелями с минимальной глубиной 70 мм в бетонную или кирпичную основу. Расстояние между кронштейнами не превышает 800 мм по горизонтали и 1000 мм по вертикали, чтобы обеспечить жёсткость конструкции и устойчивость к ветровой нагрузке.
Вертикальные стойки фиксируются на кронштейнах с помощью болтов и гаек с контролем вертикальности уровнем. Между стойками устанавливаются горизонтальные направляющие, которые закрепляют на вертикальных профилях саморезами с пресс-шайбой. Для вентиляционного зазора толщиной не менее 20 мм рекомендуется использовать пластиковые прокладки под крепеж.
Особое внимание уделяется выравниванию плоскости обрешетки по уровню и отвесу, поскольку минимальные отклонения могут привести к неровному монтажу камня. Для обеспечения свободной циркуляции воздуха за облицовкой оставляют воздушный зазор 20–40 мм между стеной и обрешеткой.
Для защиты от коррозии все металлические элементы дополнительно покрываются антикоррозийными составами или имеют заводское цинковое покрытие. При монтаже важно обеспечить надёжную герметизацию примыканий кронштейнов к стене для предотвращения попадания влаги внутрь конструкции.
После завершения установки обрешетки проводят проверку геометрии и крепёжных элементов, что обеспечивает долговечность и безопасность дальнейшего монтажа натурального камня.
Устройство гидро- и пароизоляции в системе вентилируемого фасада
Гидроизоляция вентилируемого фасада выполняется с помощью мембран с классом паропроницаемости не менее Sd 0,02 м, способных эффективно отводить влагу из конструкции и препятствовать проникновению дождевой воды. Мембраны монтируются на несущую стену с нахлестом не менее 15 см и герметизацией стыков специальной лентой. Использование диффузионных мембран предотвращает образование конденсата внутри стены и защищает утеплитель от увлажнения.
Пароизоляция устанавливается со стороны теплого помещения, если утеплитель находится внутри стены или между несущей конструкцией и отделкой. Для систем с наружным утеплителем пароизоляционный слой может отсутствовать, но при необходимости используется пленка с Sd более 100 м, чтобы исключить проникновение водяных паров внутрь утеплителя. При монтаже пароизоляции важно обеспечить герметичность всех соединений и вводов коммуникаций.
Правильное устройство гидро- и пароизоляции требует соблюдения технологий монтажа, в том числе закрепления мембран без повреждений и с сохранением их функциональных свойств. Ошибки при укладке, такие как нарушение нахлеста, механические проколы или отсутствие вентиляционного зазора, ведут к накоплению влаги, разрушению утеплителя и появлению плесени под отделкой из натурального камня.
Рекомендуется применять мембраны с повышенной устойчивостью к ультрафиолету и механическим нагрузкам, так как фасад из натурального камня может создавать локальные точки повышенного давления воздуха и влаги. Вентиляционный зазор между гидроизоляцией и облицовкой должен составлять не менее 20–40 мм для обеспечения эффективного отвода влаги и проветривания конструкции.
Правила крепления натурального камня с учетом вентиляции
Крепление натурального камня на фасаде с вентиляцией требует точного соблюдения технических норм для обеспечения долговечности и функциональности системы. Основная задача – обеспечить свободный воздушный поток между утеплителем и облицовкой.
- Выбор крепежных элементов: используйте коррозионностойкие анкеры и кронштейны из нержавеющей стали или алюминия с антикоррозионным покрытием, выдерживающие нагрузку не менее 50 кг на элемент.
- Расстояние от стены: минимальный воздушный зазор между утеплителем и обратной стороной камня должен быть не менее 20 мм, оптимально – 30-40 мм для нормальной циркуляции воздуха.
- Монтаж крепежа: кронштейны устанавливаются с шагом 600–800 мм по вертикали и 400–600 мм по горизонтали, чтобы равномерно распределить нагрузку и не создавать препятствий для вентиляции.
- Учет деформационных швов: крепления не должны блокировать движение камня при температурных расширениях; между плитами необходимо оставлять зазор от 8 до 12 мм, заполненный гибким герметиком, устойчивым к УФ-излучению и влаге.
- Закрепление камня: закрепляйте плиты с помощью специальных подвесов или анкеров, обеспечивающих надежную фиксацию без прямого прилегания к стене, что позволяет сохранять зазор для вентиляции.
- Проверка ровности и вертикали: крепления должны выравниваться с точностью до 2 мм на высоту до 3 м, чтобы избежать точек напряжения и обеспечить равномерный приток воздуха за облицовкой.
Правильное соблюдение этих правил позволяет избежать накопления влаги за камнем, предотвращает образование плесени и увеличивает срок службы фасада.
Организация притока и вытяжки воздуха в вентиляционном зазоре
Приток воздуха осуществляется через продухи, размещённые в нижней части фасада на высоте 100–150 мм от уровня отмостки. Рекомендуемая площадь вентиляционных отверстий – не менее 150 см² на погонный метр фасада. Для защиты от влаги и насекомых применяются металлические решётки с ячейками размером до 2 мм и антикоррозионным покрытием.
Вытяжка организуется через верхние вентиляционные проёмы, расположенные под карнизом или в верхней зоне облицовки на расстоянии не более 100 мм от её края. Общая площадь вытяжных отверстий должна составлять 70–80% площади приточных. Рекомендуется установка вытяжных элементов с интервалом не более 1,2 метра по горизонтали. Решётки вытяжки оснащаются козырьками для защиты от осадков.
Вентиляционный зазор между облицовкой и теплоизоляцией должен сохраняться постоянным по всей высоте и составлять от 25 до 40 мм. На местах крепления подконструкции используются дистанционные элементы, исключающие перекрытие воздушного канала. Запрещено заполнение вентиляционного зазора монтажной пеной или герметиками.
Вокруг оконных и дверных проёмов вентиляция обеспечивается с помощью перфорированных доборных профилей. При глубине откосов более 150 мм предусматриваются боковые продухи. Для фасадов выше 15 м устанавливаются промежуточные вентиляционные проёмы через каждые 6–8 метров высоты для предотвращения застоя воздуха и обеспечения равномерного воздухообмена.
Проверка и обслуживание вентиляции фасада с каменной отделкой
Регулярная проверка вентиляционного зазора между каменной облицовкой и несущей стеной обязательна не реже одного раза в год, предпочтительно перед началом отопительного сезона. Осмотрите пространство на предмет засорения органическими или строительными остатками, которые могут препятствовать свободному движению воздуха.
Особое внимание уделяйте нижним и верхним вентиляционным отверстиям: они должны оставаться свободными от пыли, грязи и мусора. Очистку производите с помощью мягкой щетки или сжатого воздуха, избегая использования агрессивных химических средств, способных повредить камень или гидроизоляционный слой.
Проверьте целостность и герметичность уплотнителей и анкерных креплений, обеспечивающих фиксацию каменных плит. Ослабленные элементы могут создавать щели, нарушающие равномерный воздушный поток и приводящие к конденсации влаги.
При обнаружении влажных участков внутри вентиляционного зазора рекомендуется проверить систему дренажа и при необходимости прочистить дренажные каналы, чтобы предотвратить скопление воды. Для контроля влажности используйте влагомеры с точностью не менее ±2%.
В случае появления плесени или биологических загрязнений обработайте поражённые места специализированными противогрибковыми средствами с глубоким проникновением, подходящими для каменных поверхностей.
Документируйте результаты проверки и выполняйте техническое обслуживание не реже одного раза в три года: замена повреждённых элементов крепежа, обновление гидроизоляционных мембран и коррекция вентиляционных отверстий для обеспечения постоянного воздухообмена.
Вопрос-ответ:
Почему нужна вентиляция при отделке фасада натуральным камнем?
Натуральный камень — материал, который не пропускает влагу, поэтому под его поверхностью может скапливаться конденсат. Без вентиляции влага будет задерживаться между стеной и камнем, что приведет к появлению плесени, разрушению отделочных слоев и снижению долговечности конструкции. Вентиляция помогает удалять излишки влаги и обеспечивает циркуляцию воздуха, что сохраняет здание в хорошем состоянии.
Какие способы организации вентиляционного зазора между стеной и камнем существуют?
Чаще всего применяют так называемый «вентилируемый фасад» — между стеной и каменной облицовкой создают воздушный зазор, обычно от 20 до 50 мм. Для этого используют специальные крепежи и подконструкции, которые фиксируют каменные плиты на определенном расстоянии от стены. В зазоре воздух свободно циркулирует, выводя влагу наружу. Важно, чтобы зазор был равномерным и не перекрывался утеплителем или другими материалами.
Почему вентиляция фасада необходима при облицовке натуральным камнем?
Вентиляция фасада предотвращает накопление влаги за облицовкой, что снижает риск появления плесени и разрушения строительных материалов. Натуральный камень тяжёлый и плотный, поэтому отсутствие воздушного зазора может привести к избыточной влажности, которая пагубно влияет на долговечность конструкции.
Какой зазор нужно оставлять между каменной облицовкой и стеной для правильной вентиляции?
Оптимальный зазор составляет от 20 до 50 мм. Такой промежуток обеспечивает свободную циркуляцию воздуха, позволяя влаге испаряться. Размер зазора выбирают с учётом толщины утеплителя и особенностей материала стены, чтобы обеспечить баланс между защитой и вентиляцией.
Какие элементы конструкции фасада помогают организовать правильный воздухообмен?
Основные элементы – это каркас из металлических или деревянных профилей, монтажная система для крепления камня и специальные вентилируемые отверстия в нижней и верхней частях фасада. Эти отверстия создают естественную тягу воздуха, способствуя удалению влажного воздуха и поступлению свежего.
Можно ли использовать утеплитель под каменной облицовкой без вентиляционного зазора?
Утеплитель без воздушного пространства за камнем неэффективен, поскольку влага, скопившаяся в нём, не сможет испаряться. Это приводит к снижению теплоизоляционных свойств и увеличивает риск разрушения утеплителя и стен. Вентилируемый зазор позволяет поддерживать нормальный микроклимат внутри конструкции.
Как избежать попадания насекомых и пыли в вентиляционные зазоры фасада?
Для защиты используют специальные сетки или решётки на вентиляционных отверстиях. Они препятствуют проникновению мелких насекомых и пыли, сохраняя при этом свободный доступ воздуха. Важно регулярно проверять и очищать эти элементы, чтобы вентиляция оставалась эффективной.
