Как отличить узо от дифавтомата визуально

УЗО (устройство защитного отключения) и дифавтомат – ключевые элементы электробезопасности, но внешне они часто выглядят схоже. Различия, заметные при визуальном осмотре, позволяют быстро определить назначение устройства без инструментов.

УЗО обычно имеет два основных рычага: для включения и тестирования срабатывания. На передней панели часто присутствует кнопка «Тест», обозначенная буквой «Т» или символом тестирования, которая отсутствует на дифавматах. Кроме того, на корпусе УЗО указаны номинальные ток утечки – например, 30 мА или 100 мА, что указывает на его функцию контроля утечки тока.

Дифференциальный автомат

Обращайте внимание на маркировку: на УЗО часто присутствует обозначение «IΔn» с указанием тока утечки, а на дифавтоматах присутствует дополнительный символ автоматического выключателя – буквы типа «C» или «B» рядом с током нагрузки. Такой подход к визуальному анализу помогает быстро и без специальных знаний определить тип защитного устройства в электрощите.

Как визуально отличить УЗО от дифавтомата

УЗО (устройство защитного отключения) и дифавтомат внешне похожи, но между ними есть ключевые отличия, позволяющие быстро определить тип устройства.

Во-первых, УЗО обычно не имеет рычажков для защиты от короткого замыкания и перегрузки, а дифавтомат сочетает функции автоматического выключателя и УЗО. Поэтому на дифавтомате присутствуют две независимые рукоятки или одна двойная – для защиты по току и дифференциальной защиты.

Во-вторых, на лицевой панели УЗО часто размещена маркировка с указанием только тока утечки (например, 30 мА, 100 мА), а дифавтомат дополнительно содержит параметры номинального тока автоматической защиты (например, 16 А, 25 А).

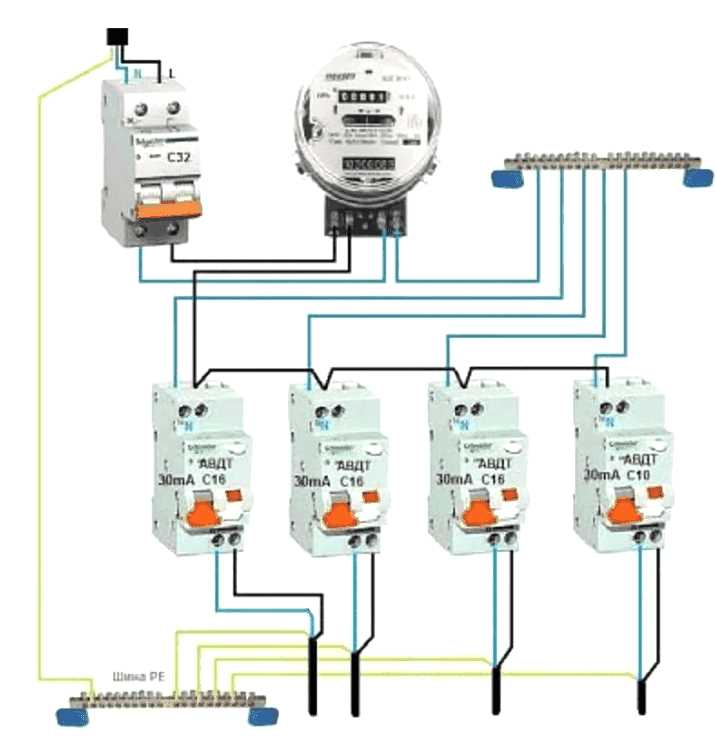

В-третьих, на корпусе дифавтомата всегда присутствует обозначение вида защиты – например, «C16/0,03», где «C16» – автоматический ток, а «0,03» – дифференциальный ток. УЗО маркируется только по дифференциальному току, без указания номинального тока автоматической защиты.

В-четвертых, дифавтоматы обычно более компактные, но имеют более сложную конструкцию переключателей. УЗО чаще крупнее по высоте и имеет простой переключатель включения/выключения.

Резюмируя, чтобы визуально отличить УЗО от дифавтомата, проверьте наличие двойных переключателей и маркировку с двумя параметрами (номинальный ток + ток утечки) – это дифавтомат. Если переключатель один и указаны только параметры тока утечки – перед вами УЗО.

Внешний вид корпуса: формы и размеры

УЗО обычно имеют компактный корпус прямоугольной формы с глубиной около 70–80 мм и высотой 85 мм. Ширина модуля составляет 35 мм – стандартный размер для установки на DIN-рейку. Корпус УЗО чаще всего выполнен из матового пластика белого или светло-серого цвета, с минимальным количеством выступающих элементов.

Дифференциальные автоматы отличаются более массивным корпусом, который совмещает функции автоматического выключателя и УЗО. Глубина корпуса дифавтомата достигает 90–100 мм, высота обычно около 90 мм, ширина – 70 мм и более, что соответствует двум стандартным модулям. Форма корпуса у дифавтоматов более объемная и сложная из-за дополнительных элементов управления и индикаторов.

Обратите внимание: на корпусе дифавтомата часто присутствуют визуально выделенные кнопки тестирования и переключатели с более крупными рукоятками по сравнению с УЗО, что облегчает их эксплуатацию.

Визуально отличить УЗО и дифавтомат можно по размерам и форме: узкий, тонкий корпус с минималистичным дизайном – это УЗО; более широкий и глубокий корпус с дополнительными элементами управления – дифавтомат.

Расположение и количество рычагов переключения

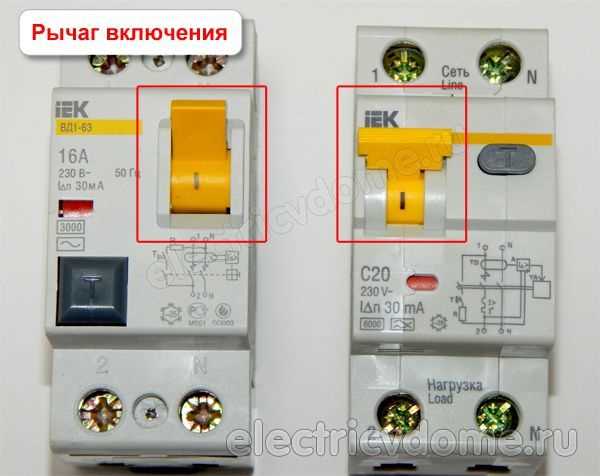

Устройство защитного отключения (УЗО) обычно оснащено одним основным рычагом переключения, который служит для включения и отключения цепи. Этот рычаг расположен по центру корпуса и имеет более крупный размер по сравнению с дифференциальным автоматом.

Дифференциальный автомат (дифавтомат) содержит два рычага: один отвечает за автоматическое отключение при перегрузке или коротком замыкании, второй – за дифференциальное отключение при токах утечки. Рычаги расположены рядом друг с другом, часто с одинаковой высотой, что визуально отличает дифавтомат от УЗО.

На УЗО переключатель обычно одинарный, а на дифавтомате – двойной, что служит ключевым признаком при визуальном осмотре. При этом рычаги дифавтомата имеют меньший ход и могут быть снабжены различной маркировкой для обозначения функций.

Рекомендация: при визуальном осмотре обращайте внимание на количество рычагов и их расположение – один рычаг в центре корпуса указывает на УЗО, два близко расположенных рычага – на дифавтомат.

Маркировка и обозначения на корпусе устройств

УЗО на корпусе всегда содержит маркировку с буквами «IΔn», указывающими номинальный ток утечки, обычно в диапазоне от 10 мА до 300 мА. Рядом размещён символ ∫ или пиктограмма, показывающая функцию защиты от утечки тока. На корпусе часто присутствует значок «Test» для проверки работоспособности.

Дифференциальный автоматIn (например, 16A, 25A), а также буквенное обозначение типа защиты: «B», «C», «D», указывающее характеристику срабатывания автомата. Обязательно присутствует обозначение с током утечки «IΔn», но в сочетании с током нагрузки и классом автоматической защиты.

На корпусе дифавтомата можно увидеть пиктограммы или надписи, обозначающие класс селективности, например, S, а также коды по стандартам IEC/EN 61008 и 61009. В отличие от УЗО, дифавтомат содержит маркировку по отключающей способности «Icn», что указывает на предел коммутационной нагрузки.

При визуальном осмотре обращайте внимание на наличие двойного указания токов (нагрузки и утечки) – это признак дифференциального автомата. УЗО маркируются только током утечки. Наличие кнопки «Test» обязательно на обоих устройствах, но у дифавтомата она часто совмещена с рычажком включения/отключения.

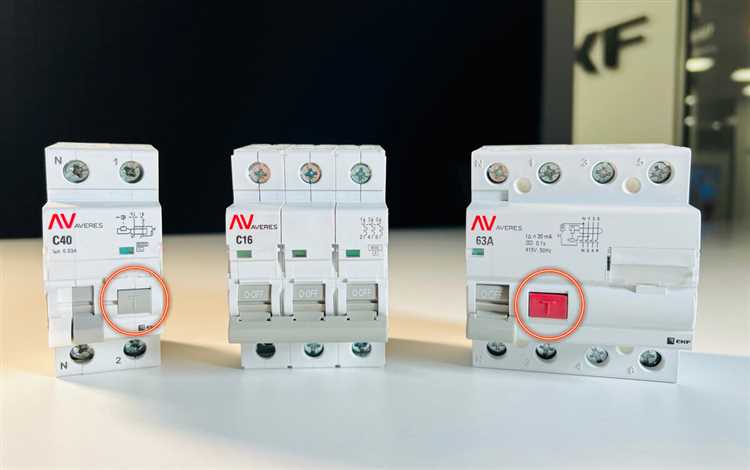

Тип и расположение тестовой кнопки

Тестовая кнопка на УЗО и дифавтоматах служит для проверки работоспособности устройства защиты и имеет разные конструктивные особенности и расположение.

• УЗО: тестовая кнопка обычно обозначена буквой «Т» или надписью «Test». Она расположена на передней панели устройства, часто сбоку или сверху. Кнопка небольшая, сжатая по размеру, чтобы предотвратить случайное нажатие.
• Дифавтомат: тестовая кнопка интегрирована в корпус и может иметь форму плоской клавиши или круглой кнопки. Расположение ближе к рычагу включения/выключения, иногда совмещена с элементами управления, что позволяет проверить как функцию УЗО, так и автоматическую защиту.

Для точного визуального отличия обращайте внимание на:

1. Маркировку рядом с кнопкой – УЗО чаще имеют чёткую надпись «Test», дифавтоматы могут иметь символы с дополнительными обозначениями.
2. Положение кнопки относительно рычага – у УЗО кнопка часто отделена, у дифавтомата ближе к управляющему элементу.
3. Размер и форму кнопки – у УЗО она компактная и выступает немного, у дифавтомата может быть более плоской и широкого профиля.

Правильное определение типа тестовой кнопки помогает избежать ошибок при эксплуатации и техническом обслуживании.

Присутствие защитных клемм и их особенности

Основное визуальное отличие узо от дифавтомата заключается в конструкции и наличии дополнительных защитных клемм.

• УЗО оснащено клеммами, предназначенными исключительно для подключения питающих проводников и проводников заземления. Обычно количество клемм ограничено четырьмя (две для входа, две для выхода), при этом дополнительные защитные клеммы отсутствуют.
• Дифференциальный автомат

Особенности защитных клемм:

1. УЗО не содержит встроенных защитных клемм для цепей управления или дополнительных модулей, что упрощает его монтаж, но ограничивает функционал.
2. В дифавтоматах клеммы могут быть снабжены защитными крышками или пластиковыми заглушками, предотвращающими случайный контакт и обеспечивающими безопасность при обслуживании.
3. В некоторых моделях дифавтоматов защитные клеммы имеют маркировку и конструктивные элементы для облегчения подключения дополнительных аксессуаров, например, внешних кнопок тестирования.
4. При визуальном осмотре наличие дополнительных клемм с маркировкой «T», «S» или специальных клемм для заземления указывает на дифавтомат.

Рекомендация: при выборе между устройствами обращайте внимание на количество и вид клемм. Если прибор имеет только базовые входные и выходные клеммы без дополнительных элементов управления, это скорее всего узо. Наличие защитных клемм с крышками и дополнительных разъемов характерно для дифавтоматов.

Особенности подключения проводов и клеммники

УЗО обычно оснащено стандартными винтовыми клеммами, рассчитанными на многожильные и одножильные провода сечением от 1,5 до 25 мм². Для надежного контакта провода необходимо тщательно зачистить и прижать винтом, обеспечивая плотное соединение без зазоров. Важно правильно ориентировать фазный и нулевой провод, поскольку перепутка приведет к неправильной работе устройства.

Дифавтомат имеет более сложную клеммную систему, совмещающую автоматическую защиту и УЗО. Клеммы рассчитаны на аналогичный диапазон сечений, но часто включают дополнительную пружинную фиксацию, позволяющую подключать провод без использования отвертки. Такая конструкция снижает риск ослабления контакта при вибрациях или тепловом расширении.

Для подключения УЗО рекомендуется использовать наконечники для проводов сечением более 10 мм², чтобы предотвратить окисление и улучшить контакт. В случае дифавтоматов важно не допускать перекручивания жил, так как это может повлиять на работу встроенного дифференциального трансформатора.

Клеммники УЗО, как правило, не имеют механизма быстрой замены, что требует отключения питания перед демонтажем. В дифавтоматах встречаются модульные клеммы с возможностью оперативной замены без полного отключения линии, что повышает удобство эксплуатации.

Особое внимание уделяется маркировке клемм: УЗО четко обозначает вход и выход для фазы и нуля, дифавтомат – дополнительно содержит метки автоматической линии. Неправильное подключение снижает эффективность устройства и может привести к отказу в работе защиты.

Наличие индикаторов состояния и их назначение

Дифференциальные автоматы (дифавтоматы) оснащены световыми индикаторами, отображающими состояние устройства и наличие напряжения на нагрузке. Обычно это два светодиода: зелёный – питание включено и устройство готово к работе, красный – сработал защитный механизм или аварийная ситуация. Такой визуальный контроль позволяет быстро определить состояние линии без использования дополнительного оборудования.

Устройства защитного отключения (УЗО) имеют индикатор срабатывания, который чаще всего представлен в виде небольшого окошка с цветным элементом (например, красным или оранжевым). При нормальной работе он скрыт или неактивен, а при срабатывании защита фиксируется визуально, что облегчает диагностику. Однако индикаторы УЗО редко показывают наличие напряжения или текущий режим работы.

Рекомендация при визуальном осмотре – обращать внимание на количество и цвет индикаторов. Дифавтоматы всегда информируют о состоянии системы в двух аспектах: подача питания и срабатывание. УЗО же преимущественно сигнализирует только о срабатывании. Наличие индикаторов с обозначениями «ON», «OFF» или «TRIP» у дифавтомата облегчает идентификацию.

Также следует учитывать, что некоторые современные модели дифавтоматов оснащены дополнительными диагностическими индикаторами, которые показывают степень износа или необходимость проверки устройства, чего нет в классических УЗО.

Отличия по способу установки на DIN-рейку

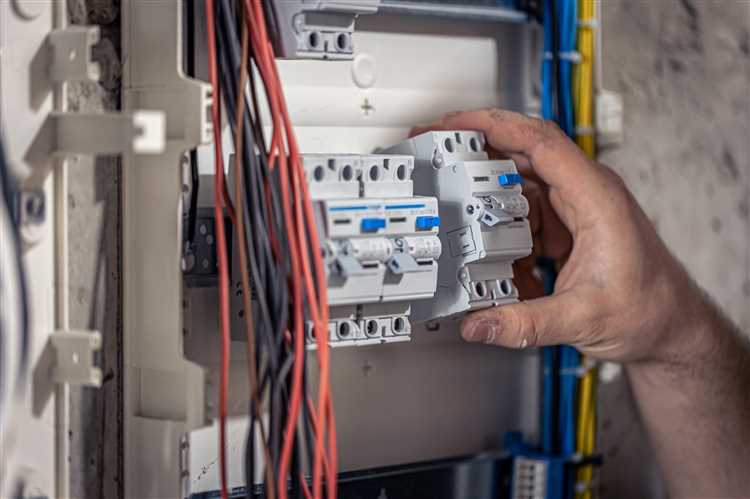

УЗО и дифавтоматы монтируются на стандартную DIN-рейку шириной 35 мм, но механизм крепления и конструктивные особенности отличаются. УЗО обычно имеют фиксирующий зажим с подпружиненным рычажком, который позволяет быстро и надежно защелкнуть устройство на рейке без дополнительных инструментов. Это обеспечивает удобство при частой замене или проверке оборудования.

Дифавтоматы, совмещая функции автоматического выключателя и УЗО, обладают более крупным и массивным корпусом. Их крепежный механизм часто включает в себя комбинированный фиксатор с дополнительным упором для исключения смещения под нагрузкой и вибрациями. Зажимы у дифавтоматов более жесткие, что требует применения плоской отвертки для установки или снятия с рейки.

При монтаже важно учитывать, что УЗО можно ставить как в верхней, так и в нижней части щитка с одинаковой надежностью фиксации. Дифавтоматы требуют установки строго вертикально и с соблюдением направления подачи питания, что обусловлено внутренним устройством и контактами.

Для быстрого визуального отличия на DIN-рейке следует обратить внимание на способ фиксации: у УЗО – простой рычажный зажим без винтов, у дифавтомата – комбинированный или винтовой фиксатор с более массивным корпусом. Это позволяет при обходе щита определить тип устройства без необходимости его снятия или изучения маркировки.

Вопрос-ответ:

Как внешне определить, какой прибор — УЗО или дифавтомат?

По виду УЗО обычно компактнее и имеет два входа и два выхода для подключения проводов, а дифавтомат выглядит как автоматический выключатель с дополнительной кнопкой тестирования. УЗО чаще снабжено надписью с указанием токов утечки, а у дифавтомата дополнительно указываются характеристики по номинальному току и отключающей способности.

Можно ли визуально понять по маркировке на корпусе, что это за устройство — УЗО или дифавтомат?

Да, маркировка на корпусе подскажет тип устройства. На УЗО обычно пишут номинальный ток утечки, например, 30 мА, а дифавтомат дополнительно содержит обозначения по номинальному току и характеристикам защиты от перегрузок и коротких замыканий (например, «C16» или «B10»). Часто на дифавтоматах есть буква «A» или «AC», обозначающая тип срабатывания.

В чем разница в конструктивных элементах между УЗО и дифавматом, если рассматривать их внешний вид?

УЗО состоит из корпуса с двумя парами контактов и тестовой кнопкой, но при этом не имеет автоматического выключателя на своей основе. Дифавтомат совмещает функции УЗО и автоматического выключателя, поэтому его корпус обычно шире, и он оснащён рукояткой для ручного включения/отключения, которая похожа на обычный автомат. Это помогает определить устройство без вскрытия щитка.

Можно ли по цвету или форме корпуса отличить УЗО от дифавтомата?

Цвет корпуса у обоих устройств чаще всего белый или светло-серый, поэтому по цвету определить сложно. По форме и размеру УЗО обычно уже, а дифавтомат — шире из-за интеграции функции автоматического выключателя. Иногда на корпусе дифавтомата присутствует рычажок включения/выключения, а у УЗО – только кнопка теста, что является важным визуальным отличием.

Какие элементы на лицевой панели помогут быстро понять, что перед тобой — УЗО или дифавтомат?

На лицевой панели УЗО присутствует тестовая кнопка «Тест», а также надписи с током утечки. У дифавтомата, кроме тестовой кнопки, есть рычажок включения/выключения, похожий на обычный автомат, и маркировка с номинальным током защиты. Если на устройстве есть именно рычажок для управления цепью, а не только кнопка теста, это дифавтомат.

Как визуально определить, где на устройстве установлен узо, а где — дифавтомат?

На корпусе узо обычно есть маркировка с буквами «УЗО» или «RCD», а у дифавтомата — обозначение «Диффавтомат» или «RCB». Узо чаще выглядит как отдельный модуль с двумя контактами для подключения, тогда как дифавтомат совмещает функции защиты от токов утечки и автоматического выключателя, поэтому на нем могут быть рычажки и дополнительные параметры для настройки тока срабатывания. Кроме того, на дифавтоматах часто присутствуют обозначения номинального тока и характеристика срабатывания, которых нет на простом узо.
