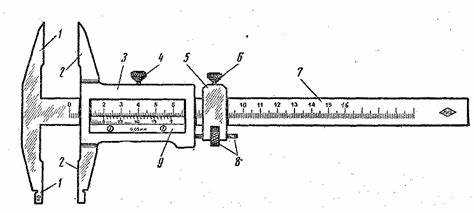

Штангенциркуль – инструмент, позволяющий измерять наружные, внутренние и глубинные размеры с точностью до 0,02 мм. Он используется в машиностроении, металлообработке, деревообработке и при контроле качества. Основные элементы конструкции: рамка с губками, подвижная шкала (нониус), стопорный винт, глубиномер.
Перед началом измерений необходимо проверить чистоту губок и поверхности детали. Любые загрязнения и заусенцы снижают точность. Штангенциркуль должен быть откалиброван – при полном сведении губок отсчёт должен показывать ровно 0,00 мм. Отклонения свидетельствуют о необходимости юстировки или замены инструмента.
Наружные размеры измеряют основными губками. Губки устанавливают перпендикулярно поверхности детали, затем сводят до упора. Важно избегать перекоса и давления: избыточное усилие деформирует деталь и искажает результат. Внутренние размеры измеряются узкими губками, которые вводят в отверстие и разводят до касания. Измерения повторяют в нескольких точках для выявления овальности или коничности.
Глубиномер – тонкий стержень, выдвигающийся из торца инструмента, используется для измерения пазов, гнёзд, ступенек. Основание штангенциркуля должно прилегать к поверхности без зазоров. Измерения выполняются строго вдоль одной оси, иначе возникает параллакс и погрешность.
После каждого использования инструмент очищают и смазывают антикоррозийным маслом. Хранить штангенциркуль следует в сухом месте в закрытом футляре. Повышенная влажность и пыль приводят к заеданию механизма и утрате точности.
Как правильно выбрать тип штангенциркуля для конкретной задачи
Тип штангенциркуля зависит от характера измерений, требуемой точности и условий эксплуатации. Ниже представлены основные разновидности с рекомендациями по их применению.
- Механический (нониусный): подходит для базовых измерений, когда не требуется высокая скорость считывания. Точность – до 0,02 мм. Оптимален для работы в условиях, где возможны загрязнения, пыль, масло – нет электроники, нечему ломаться.
- Цифровой: обеспечивает быстрое и удобное считывание значений. Точность – до 0,01 мм. Подходит для серийных измерений, где важна скорость и минимизация ошибок оператора. Не рекомендован для влажной или грязной среды без защиты IP54 и выше.
- С часовым индикатором: используется для измерения отклонений, биений, погрешностей геометрии. Применяется в контроле качества, когда необходимо оценить точность формы.
При выборе учитывайте следующее:
- Для измерений внутренних диаметров выбирайте модель с удлинёнными губками или специальной геометрией.
- Для глубиномеров предпочтительны штангенциркули с удлинённой линейкой и жёсткой базой. Электронные модели упрощают считывание.
- Для крупногабаритных деталей нужны модели с диапазоном от 300 мм и выше. Имейте в виду: с ростом длины падает точность и возрастает масса инструмента.
- При контроле в полевых условиях выбирайте влагозащищённые цифровые штангенциркули (IP67) или нониусные с антикоррозийным покрытием.
- Для точной фиксации измерений используйте модели с винтом стопором или трещоткой, особенно при работе с мелкими деталями.
Не существует универсального штангенциркуля. Оптимальный выбор – это компромисс между точностью, условиями эксплуатации и типом измеряемого объекта.
Что нужно проверить перед началом измерений
Проверь чистоту измерительных поверхностей штангенциркуля. На губках не должно быть пыли, масла, заусенцев или следов коррозии. Даже мелкие загрязнения искажают результат на десятки сотых миллиметра.
Убедись в нулевом значении при полном смыкании губок. Сдвинь губки до упора и проверь, показывает ли шкала ноль. Если есть отклонение, требуется калибровка или замена прибора.
Проверь плавность хода подвижной рамки. Она должна двигаться без рывков, заеданий и люфта. При наличии люфта возможны колебания показаний при повторных измерениях одной и той же детали.
Оцени степень износа рабочих поверхностей. На губках не должно быть сколов, углублений или следов деформации. Повреждённый инструмент не даёт достоверных результатов.
Проверь крепление фиксирующего винта. Он должен надёжно удерживать рамку в установленном положении, особенно при измерении глубины и внутренних размеров.
Перед работой проверь, соответствует ли штангенциркуль классу точности, необходимому для задачи. Для прецизионных измерений допустимо использовать только приборы с паспортной поверкой.

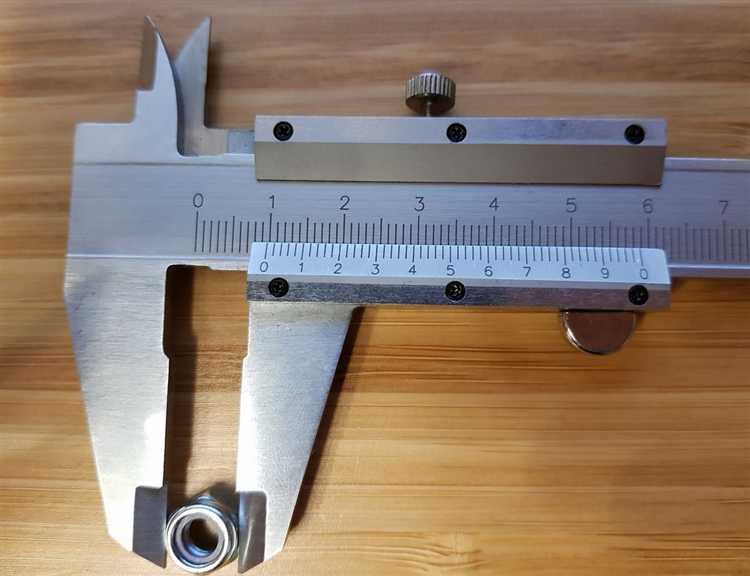

Как измерять внешние размеры плоских и цилиндрических деталей
Для измерения внешних размеров используется большая губка штангенциркуля. Перед началом измерения проверь чистоту измерительных поверхностей и отсутствие зазоров между губками в сомкнутом положении. Ноль шкалы должен совпадать с нулем нониуса.
При измерении плоской детали, например пластины, раздвинь губки и помести их по обе стороны измеряемого участка. Убедись, что губки расположены перпендикулярно плоскости детали, иначе показания будут искажены. Сожми губки до контакта с поверхностями, не прилагая усилий, чтобы избежать деформации детали и инструмента. Зафиксируй штангенциркуль винтом, считай значение по шкале: сначала по основной, затем по нониусу. Отметь деление нониуса, совпадающее с делением основной шкалы – его значение прибавляется к показанию основной шкалы.
Для цилиндрической детали, например вала, губки также располагаются перпендикулярно оси. Измерение проводят в нескольких местах по длине и по окружности, чтобы исключить овальность и конусность. Минимальное значение из полученных будет наиболее точным наружным диаметром. Избегай перекоса губок и давления – это особенно важно при работе с мягкими материалами.
Совет: при измерении деталей с шероховатой поверхностью губки должны касаться наиболее выступающих точек. Это обеспечит соответствие полученного размера реальному сопряжению с другими деталями.
Измерения выполняй при температуре, близкой к 20 °C – стандартному эталонному значению. Даже незначительное отклонение может повлиять на точность при высоких допусках.
Как снимать внутренние размеры с помощью верхних губок
Верхние губки штангенциркуля предназначены для измерения внутренних диаметров, таких как отверстия, пазы или втулки. Для получения точных данных требуется минимальный зазор между измеряемой поверхностью и измерительным инструментом.
Перед началом измерений убедитесь, что губки чисты и не имеют заусенцев. Любое загрязнение исказит результат. Проверьте ноль на шкале: при полном смыкании губок показание должно быть равно нулю.
Порядок действий: раздвиньте губки и вставьте их внутрь отверстия. Аккуратно разведите их до касания с внутренними стенками. Контакт должен быть легким, без усилия. Давление на губки приведет к деформации и ошибке.
Положение инструмента должно быть строго перпендикулярным к измеряемой оси. При наклоне возможна недооценка размера. Чтобы исключить перекос, слегка покачайте инструмент в разные стороны – верное значение будет при максимальном показании шкалы.
При измерении цилиндрических отверстий выполняйте замер в нескольких местах по окружности. Это выявит овальность или другие отклонения формы.
Для точности фиксируйте результат с помощью винта штангенциркуля и только затем снимайте инструмент с детали.
Как определить глубину отверстия с использованием глубиномера
Для измерения глубины отверстия с помощью штангенциркуля необходимо использовать встроенный глубиномер – тонкий стержень, выдвигающийся из торца корпуса инструмента при раздвигании губок.
Перед началом измерений убедитесь, что основание штангенциркуля плотно прилегает к поверхности детали. Любой зазор приведёт к погрешности. Проверка выполняется визуально и на ощупь: корпус не должен качаться на поверхности.
Выдвиньте глубиномер до касания дна отверстия, избегая перекосов. Инструмент должен быть установлен строго перпендикулярно плоскости детали. Для обеспечения точности удерживайте его двумя руками: одной фиксируйте корпус, другой аккуратно выдвигайте рамку до упора глубиномера.
Считайте значение по шкале. При использовании нониуса ориентируйтесь на совмещение рисок шкал. Если используется цифровой штангенциркуль, проверьте обнуление перед измерением. При показаниях менее 0,1 мм предпочтительно выполнить несколько замеров и усреднить результат.
Не измеряйте отверстия с заусенцами: перед работой удалите их, иначе глубиномер упрётся не в дно, а в неровности. Также избегайте отверстий с конусной формой дна – такие измерения потребуют других методов.
Как учитывать погрешности при измерении изношенных поверхностей
Изношенные поверхности часто имеют неровности, задиры и микротрещины, что приводит к нестабильным показаниям штангенциркуля. Для минимизации ошибок важно проводить несколько замеров в разных точках изношенной зоны с шагом не менее 2–3 мм.
Рекомендуется использовать минимальное усилие затягивания губок, чтобы не деформировать измеряемую деталь и не исказить результат. При возможности применяйте измерительные губки с мягким покрытием или прокладками из тонкой резины.
При повторных замерах фиксируйте максимальное, минимальное и среднее значения. Среднее значение обеспечивает более объективный результат, учитывая вариации поверхности.
Для проверки влияния шероховатости используйте лупу с увеличением от 10× и выше, чтобы оценить характер износа. При крупных неровностях замеры рекомендуется проводить в областях с наименьшими повреждениями, чтобы получить репрезентативные данные.
Если износ превышает 0,05 мм по сравнению с номинальным размером, используйте микрометр с меньшим шагом деления для уточнения замера. В сложных случаях возможно применение профилометра для цифрового анализа рельефа.

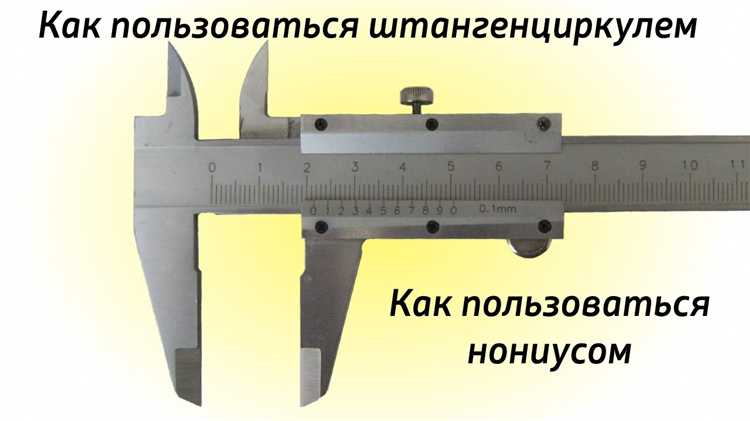

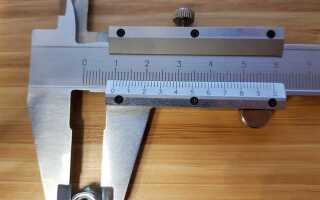

Как правильно считывать показания шкалы и цифрового дисплея

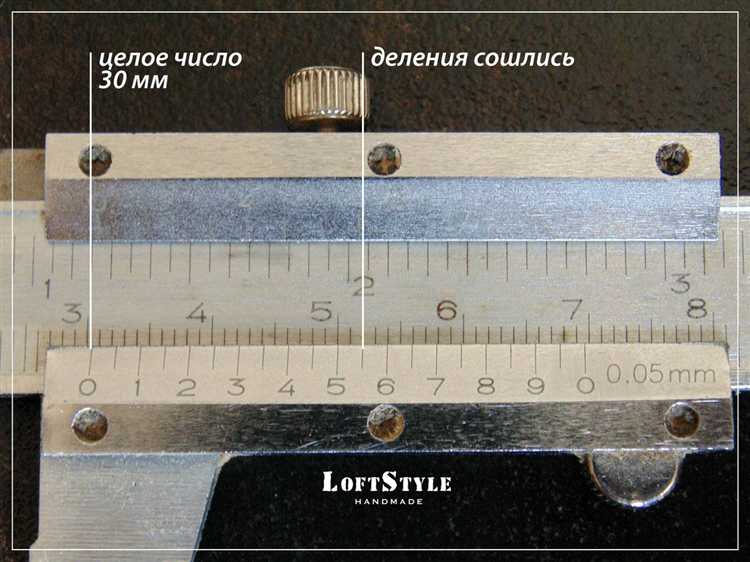

Далее смотрят на нониус – это мелкая шкала, которая делится на 10 или 20 частей, каждая соответствует 0,1 или 0,05 мм. Нужно найти деление нониуса, которое максимально точно совпадает с делением основной шкалы. Номер этого деления умножается на точность (например, 0,05 мм) и прибавляется к целому числу миллиметров с основной шкалы.
При считывании показаний цифрового дисплея следует избегать касания или сотрясения прибора, так как это может вызвать временные сбои или ошибки. Для точности рекомендуется повторять измерение трижды и брать среднее значение.
Вопрос-ответ:
Как правильно установить штангенциркуль перед началом измерения детали?
Перед измерением важно проверить, что губки штангенциркуля плотно закрыты и не имеют зазоров. Затем нужно убедиться, что нулевой отсчёт совпадает с нулём на шкале. Если присутствует цифровой индикатор, проверить, что он показывает ноль при полностью закрытых губках. Так вы исключите ошибки при считывании результатов.
Какие виды размеров можно измерять с помощью штангенциркуля?
Штангенциркуль позволяет измерять наружные размеры — например, диаметр вала или длину детали, внутренние размеры — отверстия и пазов, а также глубину элементов с помощью специального выдвижного стержня. Это универсальный инструмент, подходящий для различных типов измерений.
Как избежать ошибок при измерении тонких или скользких деталей?
При работе с такими деталями губки следует прикладывать аккуратно, без чрезмерного усилия, чтобы не деформировать поверхность и не сдвинуть объект. Также рекомендуется несколько раз измерить одну и ту же точку и усреднить результаты. Для скользких поверхностей можно использовать специальные приспособления или удерживать деталь в тисках.
Почему результаты измерений могут отличаться при повторных замерах и как этого избежать?
Причиной разброса могут стать неравномерное усилие при зажиме, неверное положение инструмента или колебания температуры, влияющие на размер детали. Для повышения точности измерения следует всегда держать инструмент в одном положении, измерять несколько раз, контролировать давление и избегать измерений на очень горячих или холодных поверхностях.
Как правильно считать показания с механического и цифрового штангенциркуля?
Для механического штангенциркуля нужно внимательно читать значение на основной шкале и добавлять значение с нониуса. Цифровой вариант показывает результат на дисплее, что облегчает считывание. В обоих случаях важно смотреть строго под прямым углом к шкале, чтобы избежать параллакса и неверных показаний.
Как правильно подготовить штангенциркуль к измерению деталей, чтобы получить точный результат?
Перед началом измерений нужно убедиться, что штангенциркуль чистый и сухой — на его поверхностях не должно быть пыли, грязи или масла. Затем следует проверить, что губки плотно смыкаются и при этом не заедают. Если есть микрометрическая шкала, стоит убедиться, что нулевая отметка совпадает. При измерениях детали важно держать инструмент перпендикулярно поверхности изделия, чтобы избежать наклона, который исказит результаты.
Какие нюансы стоит учитывать при измерении внутреннего диаметра с помощью штангенциркуля?
Для измерения внутреннего диаметра применяются внутренние губки штангенциркуля. Их необходимо аккуратно ввести в отверстие, стараясь не прилагать излишнее усилие, чтобы не деформировать деталь. Губки должны равномерно касаться внутренних стенок по противоположным сторонам. Измерение нужно проводить несколько раз в разных местах, особенно если отверстие не идеально круглое, чтобы получить среднее значение и понять степень отклонения от нормы.
