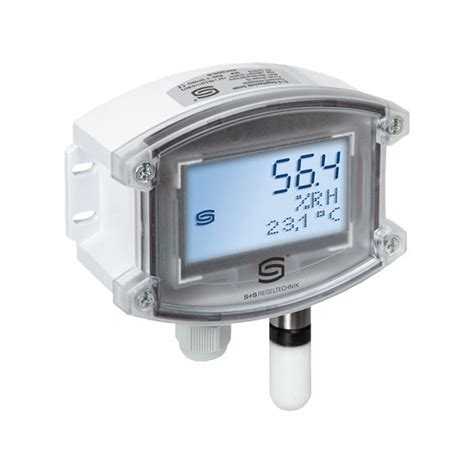

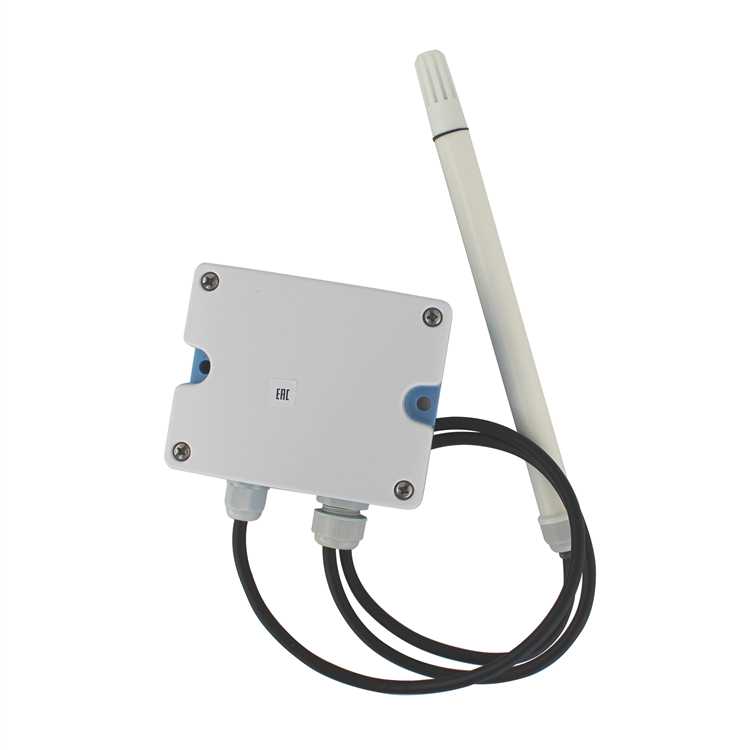

Датчики влажности воздуха используются для измерения содержания водяного пара в атмосфере и широко применяются в климатических системах, сельском хозяйстве, медицине и электронике. Основу большинства сенсоров составляют чувствительные элементы, реагирующие на изменение влажности среды путем изменения своих электрических характеристик – ёмкости, сопротивления или частоты генерации сигнала.
Емкостные датчики влажности основаны на диэлектрике, который поглощает молекулы воды из воздуха. При этом диэлектрическая проницаемость материала изменяется, что влияет на общую ёмкость конденсатора. Такие сенсоры обладают высокой стабильностью, широким диапазоном измерений (от 0 до 100% относительной влажности) и малым энергопотреблением. Их чувствительность может варьироваться в пределах 0.5–2% RH на 1% изменения влажности.
Резистивные датчики используют полимерные или керамические материалы, проводимость которых изменяется при поглощении влаги. Их преимуществом является простота схемотехники и невысокая стоимость, однако они более подвержены загрязнениям и старению. Для повышения точности рекомендуется использовать защитные фильтры и регулярную калибровку.
Также применяются психрометрические и оптические датчики, но их использование ограничено из-за громоздкости или высокой стоимости. При выборе типа сенсора важно учитывать условия эксплуатации: температурный диапазон, наличие пыли и химических загрязнителей, а также требуемую точность и время отклика.
Как измеряется относительная и абсолютная влажность воздуха
Относительная влажность определяется как отношение текущего парциального давления водяного пара к давлению насыщения при той же температуре, выраженное в процентах. Для измерения применяются емкостные и резистивные сенсоры, где диэлектрическая проницаемость или сопротивление гигроскопического материала изменяется в зависимости от содержания влаги в воздухе.
Абсолютная влажность – это масса водяного пара в граммах, содержащегося в одном кубическом метре воздуха. Для её измерения чаще используются психрометрические методы, в которых определяют разницу показаний между сухим и влажным термометрами. Эти данные позволяют вычислить содержание влаги в граммах на кубический метр по известным формулам или с помощью встроенного программного обеспечения датчика.
Точные измерения требуют калибровки оборудования при разных температурах и давлениях. Для контроля микроклимата в помещениях с высокими требованиями (лаборатории, серверные) рекомендуется использовать датчики с цифровым выходом, допускаемой погрешностью не более ±2 % RH и встроенной температурной компенсацией.
Различия между ёмкостными и резистивными датчиками влажности
Ёмкостные и резистивные датчики влажности различаются как по принципу измерения, так и по применимости в разных условиях.
- Принцип измерения: ёмкостные датчики регистрируют изменение диэлектрической проницаемости чувствительного слоя при изменении влажности воздуха, тогда как резистивные – фиксируют изменение электрического сопротивления материала при поглощении влаги.
- Диапазон работы: ёмкостные обеспечивают точные измерения в широком диапазоне относительной влажности от 0 до 100% RH, в то время как резистивные менее точны при высоких значениях выше 80% RH из-за насыщения чувствительного элемента.
- Стабильность и срок службы: ёмкостные датчики более устойчивы к загрязнению и старению чувствительного слоя, что делает их предпочтительными в долгосрочных измерениях и в промышленных условиях. Резистивные чаще требуют калибровки и более подвержены деградации при контакте с химически активными средами.
- Температурная зависимость: у ёмкостных датчиков температурная компенсация встроена на аппаратном или программном уровне, тогда как резистивные требуют дополнительной коррекции для обеспечения точности при колебаниях температуры.
- Энергопотребление: резистивные датчики обычно потребляют меньше энергии, что делает их подходящими для автономных систем с батарейным питанием, например, в беспроводных датчиках для домашних погодных станций.
- Частота обновления данных: у ёмкостных сенсоров выше скорость отклика и восстановления после изменения влажности, что критично в системах реального времени – вентиляция, климат-контроль, процессы с быстро меняющимися параметрами среды.
- Стоимость и доступность: резистивные датчики дешевле в производстве и применяются в бюджетных решениях, но при этом требуют более частого обслуживания. Ёмкостные стоят дороже, но обеспечивают лучшую точность и долговечность.
Для прецизионных задач в промышленных и лабораторных условиях рекомендуются ёмкостные сенсоры. В бытовых приборах с ограниченным сроком эксплуатации рационально использовать резистивные датчики.
Как реагирует датчик на изменения температуры окружающей среды
Температура напрямую влияет на точность измерений датчика влажности. Большинство емкостных и резистивных датчиков имеют встроенный температурный сенсор, поскольку при повышении температуры воздух способен удерживать больше влаги, что изменяет соотношение относительной и абсолютной влажности.
Например, при 20 °C воздух при 50% относительной влажности содержит около 8,65 г водяного пара на кубометр. При тех же 50% при 30 °C содержание возрастает до 15,3 г/м³. Без компенсации это приводит к значительным искажениям в показаниях.
Некоторые модели, такие как SHT31 и DHT22, используют температурную компенсацию на уровне микросхемы. Они корректируют данные влажности в реальном времени, используя встроенный алгоритм. Однако датчики без такой функции могут демонстрировать отклонения до 10% RH при температурных колебаниях ±10 °C.
Для минимизации влияния температуры рекомендуется:
- Размещать датчик вдали от источников тепла и охлаждения
- Использовать датчики с температурной компенсацией
- Калибровать систему при предполагаемых условиях эксплуатации
Промышленные решения включают внешнюю термостабилизацию и программную фильтрацию шума, возникающего от резких температурных скачков. При проектировании систем необходимо учитывать температурный диапазон работы датчика, указанный в технической документации, так как превышение может вызвать необратимые погрешности или отказ.
Особенности работы полупроводниковых сенсоров влажности
Полупроводниковые сенсоры влажности основаны на изменении электрического сопротивления полупроводникового материала при воздействии влаги. В отличие от других типов сенсоров, таких как ёмкостные или резистивные, полупроводниковые датчики используют особенность полупроводников изменять свои характеристики в зависимости от содержания воды в воздухе.
Принцип работы заключается в том, что материал, из которого изготовлен сенсор, поглощает влагу из окружающей среды. Это приводит к изменению концентрации свободных носителей заряда (электронов и дырок) в полупроводниковом материале, что изменяет его проводимость. Чем выше влажность, тем большее количество воды взаимодействует с полупроводником, тем выше его проводимость.
Наиболее распространёнными материалами для таких сенсоров являются оксиды металлов, такие как оксид олова (SnO2), оксид алюминия (Al2O3) и кремний. Эти материалы обладают высокой чувствительностью к изменениям влажности и способны обеспечить быстрые отклики на изменения окружающей среды.
Одной из особенностей полупроводниковых сенсоров является их высокая чувствительность при сравнительно низкой стоимости, что делает их популярными для использования в бытовых устройствах. Однако их точность может снижаться при высоких температурах или в условиях загрязнённой среды. Также стоит учитывать, что долговечность таких сенсоров ограничена, так как процесс адсорбции влаги может со временем привести к деградации материала.
Для повышения стабильности работы и уменьшения влияния внешних факторов, таких как температура и химический состав воздуха, в конструкцию сенсоров часто добавляют специальные покрытия. Это может быть слой оксида, который защищает активный материал от воздействия вредных веществ и увеличивает срок службы устройства.
Важно также учитывать, что полупроводниковые датчики имеют нелинейный отклик на влажность, что требует применения дополнительных алгоритмов для точного расчёта влажности воздуха. Для компенсации температурных колебаний могут использоваться дополнительные термисторы, которые измеряют температуру и корректируют данные с сенсора влажности.
Как датчики влажности интегрируются в микроконтроллерные системы
Датчики влажности воздуха интегрируются в микроконтроллерные системы через интерфейсы, поддерживаемые как датчиком, так и микроконтроллером. Наиболее распространенные интерфейсы включают I2C, SPI и аналоговый выход. Каждый интерфейс имеет свои особенности, которые необходимо учитывать при проектировании системы.
I2C является одним из самых популярных интерфейсов для подключения датчиков влажности к микроконтроллерам. Он позволяет подключить несколько устройств к одной шине с минимальным количеством проводов. Для работы с I2C необходимы драйверы, которые обрабатывают передачу данных и настройку датчика. Многие датчики, такие как DHT22, используют этот интерфейс для передачи данных о влажности и температуре.
При подключении через SPI данные передаются быстрее, чем при использовании I2C, что может быть важно для приложений, требующих высокой частоты считывания. Однако SPI требует больше проводов, что ограничивает возможности для многократного подключения датчиков. Некоторые модели, например, SHT31, используют этот интерфейс для улучшения скорости обмена данными.
Для аналоговых датчиков влажности, таких как HM-201, микроконтроллер получает аналоговый сигнал, который затем преобразуется в цифровое значение с помощью встроенного аналого-цифрового преобразователя (АЦП). Преимущество этого подхода – простота в реализации и низкая стоимость, но точность измерений может быть ограничена качеством АЦП микроконтроллера.
Важным аспектом интеграции является питание датчика. Некоторые модели требуют стабильного напряжения для корректной работы. Для таких датчиков стоит использовать стабилизаторы напряжения на выходе микроконтроллера или внешние источники питания, чтобы минимизировать влияние нестабильности питания на точность измерений.
Особое внимание следует уделить калибровке датчиков. Для обеспечения точности данных требуется регулярная калибровка, особенно при использовании датчиков с аналоговым выходом, где точность может зависеть от температуры или внешних условий. Многие современные датчики автоматически компенсируют температурные колебания, но для достижения максимальной точности следует использовать дополнительные алгоритмы для обработки данных на микроконтроллере.
Реализация системы требует настройки обработки данных. Микроконтроллер должен быть запрограммирован для корректной работы с выбранным интерфейсом, а также для фильтрации и анализа получаемых данных. Например, можно настроить программное обеспечение для усреднения показаний влажности с целью минимизации ошибок при измерениях в условиях шума.
Методы калибровки датчиков влажности в домашних условиях
Для точной работы датчиков влажности воздуха необходимо периодически их калибровать. В домашних условиях это можно сделать с использованием простых и доступных методов, которые обеспечат необходимую точность измерений. Рассмотрим несколько подходов к калибровке.
Метод с насыщенной солью – один из самых популярных способов. Для этого используется раствор соли, насыщенный водой, который поддерживает стабильный уровень влажности в закрытой емкости. Например, для получения 75% влажности можно использовать хлорид натрия (соль) с добавлением воды. После того как соль и вода будут смешаны, следует разместить датчик в герметичную емкость, где будет поддерживаться постоянная влажность. Датчик должен быть оставлен на несколько часов для стабилизации показателей. Затем его показания сравнивают с теоретической нормой, и, если отклонения велики, проводятся корректировки.

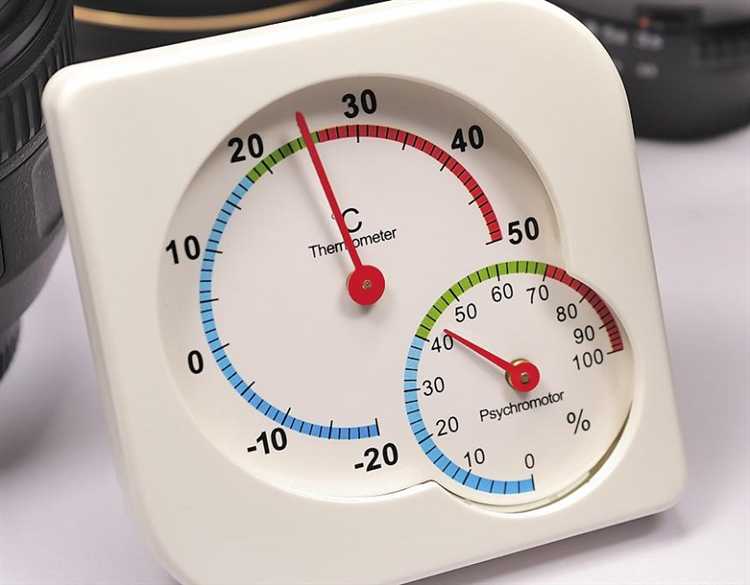

Метод с использованием термометра и гигрометра предполагает сравнение данных двух приборов – термометра и гигрометра. Сначала измеряют температуру и влажность в помещении с помощью точного термометра и стандартного гигрометра. Затем эти данные можно использовать для корректировки показаний датчика влажности, ориентируясь на установленную зависимость влажности от температуры. Этот метод подходит, если в доме имеются другие устройства с известной точностью.
Метод с сухим льдом используется для более точной калибровки. В этом случае применяется сухой лед, температура которого составляет около -78°C. Поместив датчик в контейнер с сухим льдом и измерив температуру и влажность в этом «холодном» помещении, можно получить данные для более точной настройки устройства. Этот метод подходит для более опытных пользователей, так как требует точного контроля за условиями.
Использование калибровочных датчиков – самый точный, но и самый дорогой способ. Включает в себя покупку калибровочного прибора с точными заводскими настройками. Эти устройства дают возможность получить идеальные значения для корректировки датчиков влажности в домашних условиях. Однако для большинства пользователей это может быть нецелесообразно из-за высокой стоимости.
После калибровки важно проводить периодическую проверку точности датчика, так как даже незначительные изменения окружающих условий могут повлиять на его работу. При выполнении калибровки важно соблюдать чистоту и точность измерений, чтобы получить максимальную эффективность от датчика влажности в дальнейшем.
Как влияет загрязнение и пыль на точность показаний датчика
Загрязнение воздуха и пыль существенно влияют на работу датчиков влажности. Эти факторы могут искажать данные о влажности, снижая точность измерений. В зависимости от типа датчика, влияние загрязняющих веществ может быть более или менее выраженным.
Основное влияние загрязнений заключается в том, что они могут оседать на поверхности сенсора, изменяя его физические и электрические характеристики. Это ведет к сбоям в работе, ошибочным показаниям или даже полному выходу устройства из строя.
- Изменение проводимости: Пыль и грязь, оседающие на поверхности сенсора, могут изменять его проводимость, что влияет на точность измерений. Например, в капацитивных датчиках наличие загрязняющих веществ на поверхности может уменьшить диэлектрическую проницаемость материала, что снижает точность расчета влажности.
- Засорение пор: В случае датчиков с пористой структурой, загрязняющие вещества могут забивать поры, препятствуя нормальному потоку воздуха и изменяя реакцию устройства на изменения влажности.
- Окисление и коррозия: Некоторые загрязняющие вещества, такие как химические испарения или высокие концентрации солей, могут вызывать коррозию металлических частей датчика, что приводит к изменению его характеристик и уменьшению срока службы.
Кроме того, загрязнение может вызывать проблемы с калибровкой устройства, что также снижает точность его работы. В случае сенсоров, основанных на изменении электростатических или других характеристик материала, присутствие частиц пыли может создать дополнительную нагрузку на датчик, влияя на стабильность показаний.
- Для предотвращения ошибок:
- Регулярная чистка датчиков с использованием мягких, не абразивных материалов.
- Использование фильтров и защитных экранов для предотвращения попадания пыли на сенсор.
- Размещение датчиков в местах с минимальным воздействием загрязняющих веществ.
- Если датчик не может быть защищен:
- Использование датчиков с повышенной защитой от загрязнений, например, влагозащищенные или герметичные модели.
- Мониторинг и регулярная калибровка устройства для минимизации погрешностей.
Сравнение аналоговых и цифровых датчиков по принципу работы
Аналоговые и цифровые датчики влажности воздуха работают по различным принципам, что отражается на их точности, стабильности и удобстве использования. Основное различие заключается в том, как они измеряют и передают данные.
Аналоговые датчики основываются на изменении физического параметра (например, сопротивления или емкости) в зависимости от уровня влажности. Это изменение непрерывное, и для получения точного значения необходимо использовать преобразователи и аналоговые схемы, которые могут добавить шум или погрешности. Чувствительный элемент таких датчиков часто представляет собой материал, изменяющий свои свойства при взаимодействии с влагой, например, полимер или металлическая пленка. Преимущество аналоговых датчиков в их высокой скорости отклика, но их недостаток – зависимость от точности калибровки и нестабильность показателей при изменении температуры или других внешних факторов.
Цифровые датчики влажности, в отличие от аналоговых, преобразуют аналоговый сигнал в цифровой, после чего данные передаются в виде числовых значений. Эти датчики обычно используют микроконтроллеры для обработки информации, что значительно снижает влияние внешних факторов на точность измерений. Современные цифровые датчики могут иметь встроенную компенсацию температуры и предлагают более высокую стабильность работы при изменении условий. Также цифровые датчики проще интегрируются с микропроцессорными системами, благодаря чему они становятся предпочтительным выбором для сложных автоматизированных систем.
Основное преимущество цифровых датчиков – это точность и стабильность показаний, так как они менее подвержены погрешностям и воздействию внешних факторов. Однако они требуют источника питания и могут быть дороже в производстве. Аналоговые датчики, несмотря на свою уязвимость к шумам и погрешностям, дешевле и проще в реализации для простых приложений.
Для выборов, где критична высокая точность и стабильность, рекомендуется использовать цифровые датчики. В случае же необходимости быстрого и недорогого решения для простых устройств, аналоговые датчики могут быть более предпочтительными.
Вопрос-ответ:
Как работает датчик влажности воздуха?
Датчик влажности воздуха измеряет количество водяных паров в воздухе. Это обычно происходит с помощью сенсора, который реагирует на изменение электрических свойств материала (например, соли или полимеров), которые изменяются в зависимости от уровня влажности. Чем выше влажность, тем сильнее изменяются эти свойства, что датчик фиксирует и передает в систему для дальнейшей обработки.
Какие существуют типы датчиков влажности и чем они отличаются?
Существуют различные типы датчиков влажности: например, емкостные, резистивные и мостовые. Емкостные датчики используют изменения емкости между двумя электродами в зависимости от влажности. Резистивные работают на основе изменения сопротивления материала, чувствительного к влажности. Мостовые датчики часто используют комбинацию этих принципов для более точных измерений. Каждый тип имеет свои особенности и используется в зависимости от нужд конкретной системы.
Можно ли использовать датчики влажности для контроля температуры?
Хотя датчики влажности предназначены в первую очередь для измерения уровня влажности, некоторые модели могут также измерять температуру. Это достигается за счет встроенных термодатчиков, которые помогают одновременно контролировать и температуру, и влажность, что удобно в разных приложениях, таких как климат-контроль в помещениях, при хранении продуктов или в сельском хозяйстве.
Какие факторы могут повлиять на точность датчика влажности?
На точность датчика влажности могут влиять несколько факторов: температура окружающей среды, наличие загрязняющих веществ в воздухе, а также физическое состояние самого датчика (например, если его сенсор загрязнен или поврежден). Также важным является правильный выбор датчика в зависимости от конкретных условий эксплуатации: в некоторых случаях нужно учитывать, насколько стабильна влажность в исследуемом объекте или среде.
Где применяются датчики влажности воздуха?
Датчики влажности воздуха используются в самых разных областях. Они необходимы для создания комфортного климата в зданиях, в частности в системах отопления, вентиляции и кондиционирования (HVAC). Также датчики влажности находят применение в сельском хозяйстве, при хранении и транспортировке продуктов, в лабораториях, а также в метеорологии для мониторинга состояния атмосферы.
Как работает датчик влажности воздуха?
Датчик влажности воздуха измеряет количество водяных паров в воздухе. Это делается с помощью различных технологий, включая капацитивные, резистивные и пьезоэлектрические методы. Капацитивные датчики используют изменения в электрической ёмкости между двумя электродами, которые зависят от влажности. Резистивные датчики измеряют сопротивление материала, которое также изменяется в зависимости от влажности. Пьезоэлектрические датчики используют изменение давления внутри материала, которое происходит при изменении влажности. Все эти данные передаются на устройства, которые затем отображают текущий уровень влажности, что важно для контроля климата в помещениях или в промышленности.
