Зануление и заземление – два принципиально разных метода обеспечения безопасности электросистем, которые часто путают. Зануление предусматривает соединение металлических частей электроустановки с нейтральным проводом сети, что позволяет при возникновении утечки тока быстро отключить питание через защитные устройства. Важно, чтобы нейтраль был надежно заземлен на источнике питания и отсутствовали разрывы или повышенное сопротивление в цепи.
Заземление же связано с непосредственным соединением оборудования с землей через отдельный контур, который служит отводом токов утечки и предотвращает опасное повышение потенциала на корпусах. Это особенно важно для электроустановок с классом защиты IP и в помещениях с повышенной влажностью, где риск поражения током выше. Правильное заземление обеспечивает снижение сопротивления цепи к земле до нормативных значений, обычно не выше нескольких Ом.
Основной критерий выбора между занулением и заземлением – конструкция электроустановки и условия эксплуатации. Например, в системах TN-C зануление используется чаще, тогда как в TN-S предпочтительно раздельное заземление. Неверный монтаж или смешение этих методов может привести к снижению эффективности защитных мер и возникновению аварийных ситуаций.
Как устроено зануление и для чего оно используется
В основе зануления лежит принцип понижения напряжения на корпусе прибора при повреждении изоляции. При возникновении пробоя ток замыкания идет по нулевому проводу обратно к источнику, что вызывает срабатывание автоматов или предохранителей. Это снижает риск поражения человека электрическим током и предотвращает возгорание.
Зануление применяется преимущественно в системах с глухозаземленной нейтралью (TN-C, TN-C-S). Для правильной работы требуется надежное соединение нулевого провода с корпусом, а также исправность самого нулевого провода. Повреждения или разрывы в цепи зануления делают систему опасной.
Использовать зануление следует в помещениях с повышенной влажностью или пыльностью, где вероятность пробоя выше. Регулярные проверки и измерения сопротивления цепи зануления обязательны для поддержания безопасности. Зануление не заменяет заземление, а дополняет его, обеспечивая оперативное отключение при аварийных ситуациях.

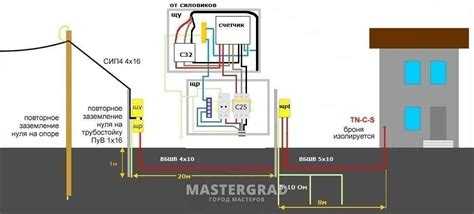

Принцип работы системы заземления в бытовых сетях
Система заземления предназначена для безопасного отвода электрического тока при возникновении неисправности в электрической цепи, предотвращая поражение человека и повреждение оборудования.
Основные компоненты системы заземления:
- Заземляющий контур – металлические электроды, заглубленные в землю, обеспечивающие низкое сопротивление контакта с грунтом.
- Заземляющий проводник – соединяет контур заземления с корпусами электроустановок и металлическими частями оборудования.
- Заземляемый объект – металлические элементы, которые потенциально могут оказаться под напряжением при аварии.
Работа системы основана на следующих принципах:
- При пробое изоляции на корпус электроприбора возникает ток утечки.
- Ток течёт по заземляющему проводнику в землю, снижая потенциал корпуса до безопасного уровня.
- Устройство защитного отключения (УЗО) или автоматический выключатель реагирует на появление тока утечки, отключая питание.
Для обеспечения надежности системы заземления необходимо:
- Поддерживать сопротивление заземляющего контура ниже 4 Ом (для бытовых сетей) с помощью регулярных измерений.
- Использовать коррозионно-стойкие материалы электродов (медь, сталь с защитным покрытием).
- Обеспечить надежное соединение всех элементов системы с помощью сварки или болтовых соединений с антикоррозионной обработкой.
- Соблюдать нормативы по глубине заложения электродов – не менее 0,7 метра в умеренных климатических зонах.
Правильно организованное заземление минимизирует риск поражения электрическим током и предотвращает выход из строя бытовых приборов при аварийных режимах.

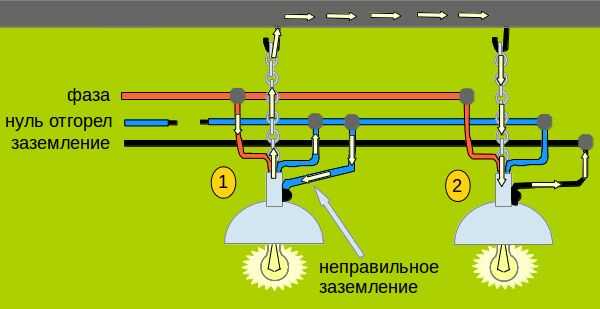

Отличия в схемах подключения зануления и заземления
Зануление выполняется путем соединения металлических корпусов оборудования с нейтральным проводом электрической сети, обычно с нулевым рабочим проводом (N). В схемах зануления корпус подключается к системе нулевого рабочего провода, который в распределительном щите соединён с точкой звезды трансформатора. При этом защитный ток замыкается через нейтраль, обеспечивая срабатывание защитных устройств при замыкании на корпус.
Заземление представляет собой соединение корпуса или металлических частей оборудования с заземляющим контуром, который состоит из металлических электродов, забитых в грунт. В схемах заземления корпус подключается к защитному проводнику (PE), который ведет к системе заземления с низким сопротивлением. В отличие от зануления, заземление не зависит от нейтрального провода и обеспечивает отвод токов замыкания напрямую в землю.
В системе TN-C и TN-C-S зануление реализуется через общий рабочий и защитный провод (PEN), что требует точного соблюдения правил монтажа и проверки целостности проводника. В системах TN-S и TT применяют отдельный защитный проводник для заземления, что снижает вероятность поражения электрическим током при повреждении изоляции.
При занулении важна надежность контакта с нейтралью и контроль сопротивления проводника, так как от этого зависит скорость срабатывания защитных устройств. При заземлении критично минимизировать сопротивление заземляющего контура (обычно менее 4 Ом) для эффективного отвода токов замыкания.
Влияние зануления и заземления на безопасность электрических приборов
Зануление снижает риск повреждения приборов при коротком замыкании за счёт быстрого отключения питания. При этом корпус прибора подключается к нулевому проводу, что обеспечивает ток короткого замыкания с минимальным сопротивлением. Это способствует срабатыванию автоматов или предохранителей и предотвращает возгорание и выход из строя оборудования.
Заземление защищает приборы и пользователей от потенциала утечки тока. Корпус подключается к земле, что позволяет стечь утечному току и избежать поражения электрическим током. При корректном заземлении напряжение на корпусе остаётся близким к нулю, что минимизирует риск электротравмы.
Зануление требует наличия надежного нулевого рабочего проводника с минимальным сопротивлением. Недопустимы повреждения или разрывы этого провода, иначе защита не сработает. Заземление зависит от качества и сопротивления контура заземления, которое должно быть ниже нормативных значений (обычно не выше 4 Ом для бытовых сетей).
Для обеспечения безопасности приборов важно проводить регулярные измерения сопротивления заземления и целостности нулевого провода. Нарушения в этих системах требуют немедленного устранения.
Использование зануления и заземления вместе повышает уровень защиты: зануление обеспечивает быстрое отключение при коротком замыкании, а заземление предотвращает появление опасного потенциала на корпусах. В сетях с высокими требованиями к безопасности рекомендуется комбинированное применение обеих систем.

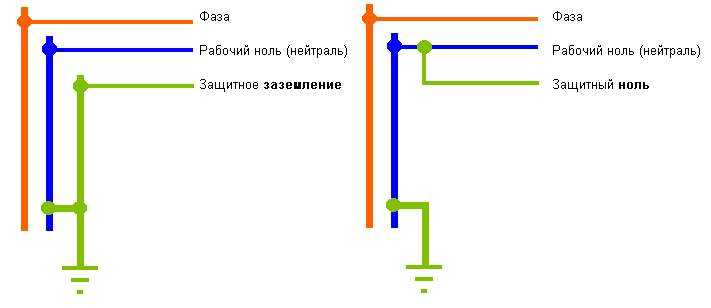

Типичные ошибки при организации зануления и их последствия
Неправильное соединение проводников. Часто зануление выполняется с использованием алюминиевого провода, который подвержен коррозии и увеличению сопротивления контакта. Это приводит к ухудшению работы защитных устройств и снижению безопасности.
Отсутствие контроля сопротивления зануления. Согласно нормативам, сопротивление зануления не должно превышать 1 Ом. Несоблюдение этого требования снижает эффективность отключения при повреждении, повышая риск поражения электрическим током.
Подключение зануления к слабому или неисправному контуру. Если контур зануления не обеспечивает надежный контакт с землей или не выдерживает ток короткого замыкания, защитное отключение может не сработать, что создаёт опасность возгорания и травм.
Использование зануления в сетях с глухозаземленной нейтралью без учета специфики. В таких системах неправильное применение зануления приводит к ложным срабатываниям автоматов и повреждению электрооборудования.
Отсутствие маркировки и документации. Это затрудняет своевременный контроль и обслуживание зануления, что увеличивает вероятность незамеченных повреждений и отказов в работе системы.
Рекомендации: применяйте медные провода для зануления, регулярно проверяйте сопротивление контура, избегайте смешивания зануления и заземления, фиксируйте все соединения и используйте только сертифицированные материалы и комплектующие.

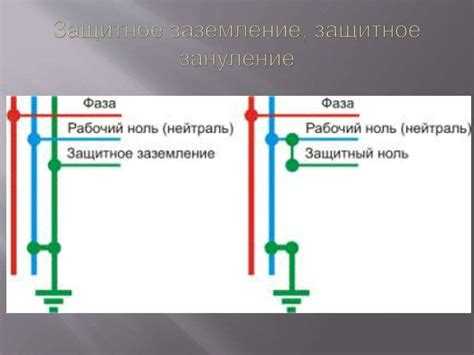

Выбор между занулением и заземлением в разных условиях эксплуатации
Зануление целесообразно применять в сетях с глухозаземленной нейтралью, преимущественно в промышленных объектах с металлическими корпусами оборудования. Оно обеспечивает быстрое отключение при повреждении изоляции, снижая риск поражения током. Однако в условиях повышенной влажности и коррозионной активности зануление может привести к появлению токов утечки и повреждению оборудования.
Заземление рекомендуется в жилых и общественных зданиях, где распределительные сети имеют изолированную или эффективно заземленную нейтраль. Заземляющий контур обеспечивает безопасный отвод токов повреждения в землю, снижая напряжение прикосновения и предотвращая повреждения электроустановок. Особенно важно применять заземление на объектах с чувствительной электроникой и в зонах с повышенным уровнем влажности.
При выборе метода необходимо учитывать тип сети и условия грунта. Для легкопроницаемых и сухих грунтов заземление предпочтительнее, поскольку обеспечивает стабильный контакт с землей. В плотных, глинистых или мерзлых почвах эффективность заземления снижается, и здесь может быть оправдано применение зануления с дополнительными защитными средствами.
В сетях TN-C для защиты применяют зануление, но в современных системах TN-S и TT рекомендуется организация отдельного заземляющего контура. В условиях, где электроприборы чувствительны к помехам, заземление снижает вероятность электромагнитных наводок, в отличие от зануления.
Для объектов с высокой степенью ответственности (медицинские учреждения, производственные линии с опасным оборудованием) лучше комбинировать методы – использовать заземление как основную защиту и зануление как резервное, обеспечивая многоуровневую безопасность.
Вопрос-ответ:
В чём принципиальное отличие зануления от заземления в электрических сетях?
Зануление — это соединение металлических частей электрического оборудования с нейтральным проводом системы, который обычно находится под нулевым потенциалом. Заземление же предполагает подключение этих частей напрямую к земле через заземляющий контур. Главная цель зануления — обеспечить быстрый ток короткого замыкания для срабатывания защитных устройств, а заземление — снизить напряжение на корпусах, чтобы избежать поражения человека током.
Почему в некоторых случаях предпочтительнее использовать заземление вместо зануления?
Заземление лучше подходит в системах с изолированной нейтралью или когда невозможно гарантировать надёжный контакт с нейтралью. Оно даёт более безопасный уровень потенциала на корпусах и снижает риск поражения током при пробое изоляции. Кроме того, заземление помогает избежать перебоев, связанных с обрывом нулевого провода, что может привести к опасным ситуациям при занулении.
Какие существуют основные требования к организации зануления в бытовых электрических сетях?
В жилых домах зануление обычно выполняется подключением металлических частей приборов к нейтральному проводу, который должен быть надёжно заземлён на вводе в здание. Все соединения должны иметь низкое сопротивление, чтобы при коротком замыкании ток быстро увеличивался и срабатывала защита. Важно регулярно проверять целостность нулевого проводника и состояние контактов, чтобы избежать появления опасного напряжения на корпусах приборов.
Какие риски связаны с неправильным выполнением заземления и зануления?
Если зануление сделано плохо, при обрыве нулевого провода корпус оборудования может оказаться под высоким потенциалом, что опасно для человека. При неисправном заземлении снижена эффективность защиты от ударов током — напряжение на корпусе может стать смертельно опасным. В обоих случаях возникают угрозы пожара и выход из строя электрооборудования. Поэтому важно соблюдать нормативы и проводить регулярные проверки систем безопасности.
Как отличить провод заземления от провода зануления по цвету и маркировке?
В современных системах заземляющий провод обычно имеет жёлто-зелёную полосатую изоляцию. Нулевой рабочий провод (зануление) обычно синего цвета. Однако в старых установках цветовая маркировка может отличаться, поэтому стоит проверять назначение проводов с помощью тестера или мультиметра и изучать схемы электропроводки перед проведением работ.
В чём принципиальная разница между занулением и заземлением в электрических системах?
Зануление и заземление — это методы защиты от поражения электрическим током, но их техническая реализация и назначение отличаются. Зануление предполагает подключение корпуса электроприбора к нейтральному проводнику сети, который в норме не несёт напряжение, а в случае неисправности обеспечивает быстрый путь для тока и срабатывание защиты. Заземление же предусматривает соединение корпуса с контуром, расположенным в земле — специальным проводником или системой, обеспечивающей отвод тока в грунт. Таким образом, зануление зависит от правильного состояния нейтрали и электросети, а заземление — от качества и устойчивости заземляющего контура. В промышленности чаще применяется зануление, а в жилых зданиях — заземление, хотя бывают комбинированные схемы.
