Для создания самодельного вентилятора потребуется мотор постоянного тока с напряжением от 3 до 12 В и скорость вращения не менее 3000 об/мин. Оптимально использовать моторы от старых приводов жестких дисков или малых электроприборов. Важно обратить внимание на мощность – она должна составлять от 2 до 5 Вт для эффективного обдува.
В качестве лопастей подойдут пластиковые листы толщиной 1–2 мм, которые легко обрезать и просверлить. Диаметр лопастей рекомендуется делать от 10 до 15 см, чтобы обеспечить баланс между силой воздуха и безопасностью. Для крепления лопастей к валу моторчика используют термоклей или небольшие хомуты.
Питание вентилятора возможно от батарейного блока или блока питания на 5 В с ограничением по току до 1 А, что исключит перегрев и продлит срок службы мотора. Для управления скоростью можно подключить резистор номиналом 10–100 Ом последовательно с мотором.
Выбор подходящего моторчика для вентилятора
Для создания простого вентилятора оптимальны бесколлекторные или коллекторные электродвигатели постоянного тока с напряжением 6–12 В. Мощность моторчика должна быть не менее 5 Вт, чтобы обеспечить достаточную скорость вращения и поток воздуха. Частота вращения оптимальна в диапазоне 2000–4000 об/мин. Меньшие обороты снизят эффективность вентиляции, а слишком высокие – увеличат износ и шум.
Важно выбирать мотор с низким током потребления, не превышающим 1 А, чтобы избежать перегрузки источника питания. Размер вала должен соответствовать креплению лопастей – обычно 3–6 мм в диаметре. Оптимальная длина вала – 10–15 мм для надежного крепления лопастей без дополнительного удлинения.

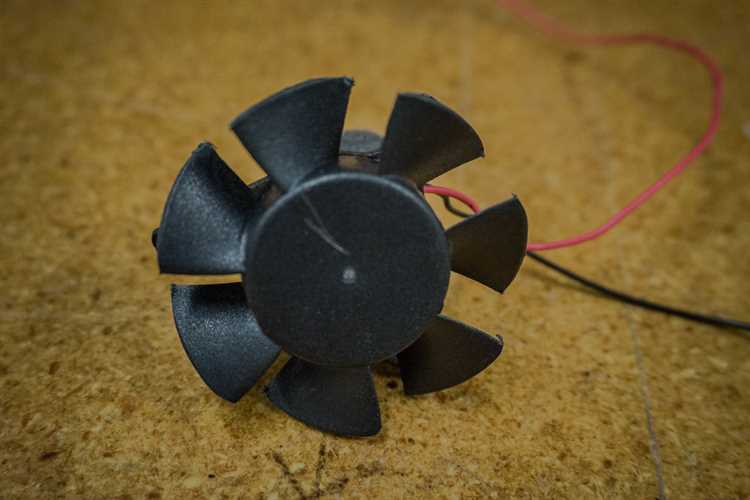

Для домашнего вентилятора подходят моторчики от старых компьютерных кулеров, DVD-приводов или маломощных электроприборов. Следует проверить отсутствие люфта и равномерность вращения вала. Если планируется питание от аккумуляторов, лучше выбирать моторы с низким стартовым током и стабильной работой при напряжении ниже номинала.
Избегайте двигателей с металлическими щетками при длительной работе, так как они быстрее изнашиваются и создают шум. Вариант с бесколлекторным мотором предпочтительнее для долговечности и тихой работы, но требует дополнительной схемы управления.
Подготовка и проверка электропитания моторчика
Перед подключением моторчика к источнику питания важно определить его номинальное напряжение и ток. Обычно для маленьких моторчиков напряжение варьируется от 3 до 12 В, а ток – от 100 до 500 мА. Эти параметры указаны на корпусе или в технической документации.
Используйте стабилизированный источник питания с выходным напряжением, соответствующим требованиям моторчика. Питание напрямую от аккумулятора или блока питания без стабилизации может привести к перегреву и сокращению срока службы.
Для проверки питания применяйте мультиметр в режиме измерения напряжения. Подключите моторчик к источнику и убедитесь, что напряжение не превышает указанное значение более чем на 10%. Слишком высокое напряжение вызывает повышенный износ.
Перед включением замерьте сопротивление обмоток моторчика – оно должно быть постоянным и не менее нескольких ом. Открытая или замкнутая цепь свидетельствует о повреждении, что делает мотор непригодным для использования.
При выборе проводов для подключения учитывайте ток нагрузки. Для токов до 500 мА достаточно провода с сечением 0,2–0,3 мм². Использование слишком тонких проводов приведёт к падению напряжения и нагреву.
Обязательно предусмотрите предохранитель или ограничительный резистор, если источник питания не имеет встроенной защиты. Это предотвратит повреждение моторчика при коротком замыкании или перегрузке.
Перед запуском проверьте контакты на отсутствие окисления и надёжность соединений. Плохой контакт вызывает искрение и снижает эффективность работы мотора.

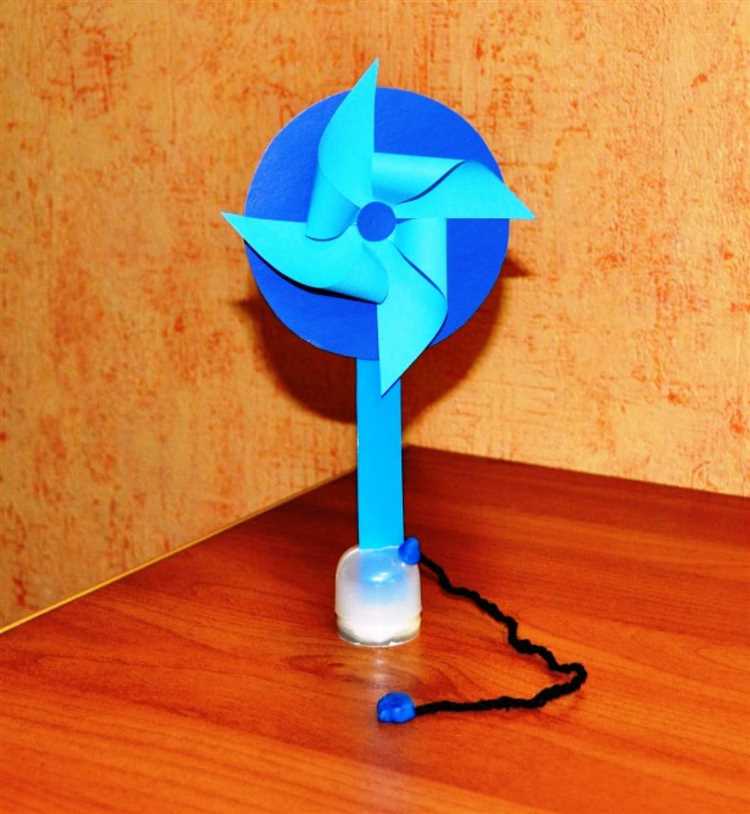

Создание и крепление лопастей вентилятора из подручных материалов
Для лопастей подойдет плотный пластик (крышки от ведер, пластиковые папки), тонкая фанера толщиной 3–5 мм или жесткий картон. Размер лопастей выбирайте исходя из мощности мотора и желаемого потока воздуха – оптимальная длина 10–15 см, ширина 3–5 см.
- Вырежьте лопасти одинаковой формы. Классическая лопасть – прямоугольник с закругленным свободным краем или с небольшим углом наклона, чтобы воздух эффективно двигался.
- Для повышения прочности пластик можно сложить в два слоя и склеить, фанеру лучше отшлифовать для удаления заусенцев.
- Разметьте центр лопасти и просверлите отверстие диаметром на 1–2 мм больше оси мотора.
Крепление лопастей осуществляется несколькими способами:
- Металлическая втулка и винт. На ось мотора надевается втулка, в которую вставляются лопасти. Закрепляют винтом с шайбой для равномерного давления.
- Хомут или пластиковая стяжка. Если ось тонкая, лопасти оборачивают вокруг нее, фиксируя хомутом. Такой способ подойдет для легких пластиковых лопастей.
- Клей и фиксирующая шайба. Лопасти приклеивают к небольшому диску с отверстием по центру, который потом надевается на ось и дополнительно фиксируется шайбой или гайкой.
При сборке важно соблюсти баланс: лопасти должны быть равномерно распределены по окружности и иметь одинаковый вес. Для проверки балансировки вращайте вал рукой – если вибрация сильная, отрегулируйте положение или подкорректируйте лопасти, убрав лишний материал.
Рекомендуется смазать ось перед установкой лопастей для снижения трения и износа. После крепления вентилятора протестируйте на низких оборотах, постепенно увеличивая скорость, чтобы убедиться в надежности фиксации.

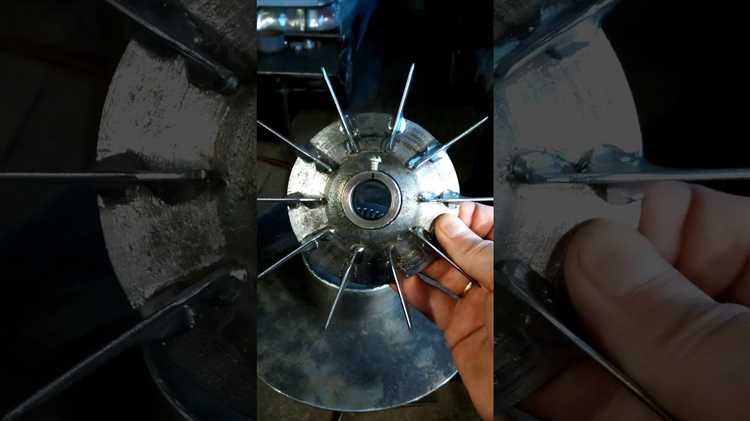

Соединение лопастей с валом моторчика
Для надежного крепления лопастей к валу моторчика требуется подобрать подходящий способ с учетом диаметра вала и материала лопастей. Если вал цилиндрический и гладкий, оптимально использовать термоклей или эпоксидную смолу, обеспечивающие жесткую фиксацию без люфта.
При наличии на вале плоской поверхности или шпонки лопасти рекомендуется фиксировать винтами М2–М3, предварительно просверлив отверстия в центре лопастей и валу. Важно соблюдать параллельность отверстий для равномерного крепления и минимизации вибраций.
Если вал тонкий (до 3 мм), возможен вариант с установкой пластикового или металлического переходника с внутренним диаметром, совпадающим с валом, и наружным – соответствующим отверстию лопастей. Переходник фиксируется клеем или запрессовкой, после чего лопасти закрепляют винтом или клеем.
Лопасти из легкого пластика или тонкой фанеры требуют аккуратного сверления и обработки отверстий, чтобы избежать трещин. Рекомендуется использовать сверла на 0,2 мм меньше диаметра винта для плотной посадки. Для балансировки стоит проверить вращение вала с закрепленными лопастями, устраняя дисбаланс путем подтачивания или дополнительного утяжеления.
В случае резьбового вала применяют гайки с контргайками или фиксирующие шайбы, что обеспечивает устойчивость крепления при длительной эксплуатации. При отсутствии резьбы можно нарезать ее вручную метчиком М3–М4.
Каждый способ должен обеспечить жесткость крепления без люфта и минимальный вес, чтобы сохранить эффективность и баланс мотора при вращении.

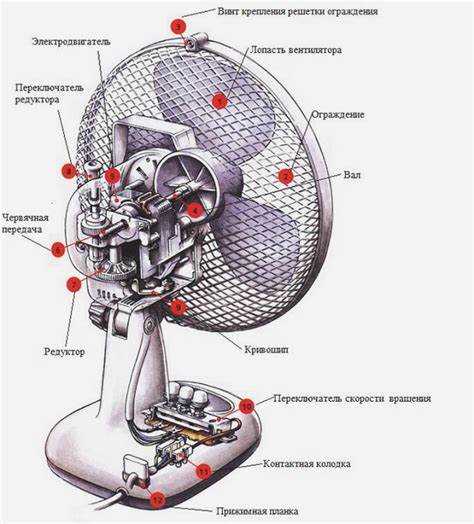

Обеспечение безопасного крепления моторчика на корпусе
Для надежной фиксации моторчика выберите корпус с прочной основой, например, из дерева или пластика толщиной не менее 5 мм. Оптимальная высота крепления – 3–5 см от основания, чтобы обеспечить свободный обдув и предотвратить контакт с поверхностями.
Используйте крепежные элементы из металла – винты с гайками и шайбами диаметром 3–4 мм. Для предотвращения вибраций между моторчиком и корпусом установите резиновые прокладки толщиной 2–3 мм. Их размещают под крепежными точками.
Диаметр отверстий под винты должен соответствовать диаметру крепежа с допуском не более 0,5 мм для плотной посадки. При использовании клея выбирайте эпоксидные составы с высокой адгезией к металлу и пластику, выдерживающие нагрузки до 20 кг на см².
Проверяйте балансировку моторчика перед фиксацией. Несбалансированный мотор вызывает повышенную вибрацию, что приводит к ослаблению крепежа и износу деталей.
При монтаже соблюдайте равномерное затягивание винтов – это уменьшит деформации корпуса и обеспечит стабильность. Минимальное количество точек крепления – 3, расположенных равномерно вокруг моторчика.
Подключение моторчика к источнику питания с учетом полярности
Если полярность неизвестна, проверьте напряжение и силу тока, указанные на корпусе моторчика или в технической документации. Для питания обычно подходят батарейки 1,5–12 В или блоки питания с регулируемым выходом, соответствующим параметрам мотора.

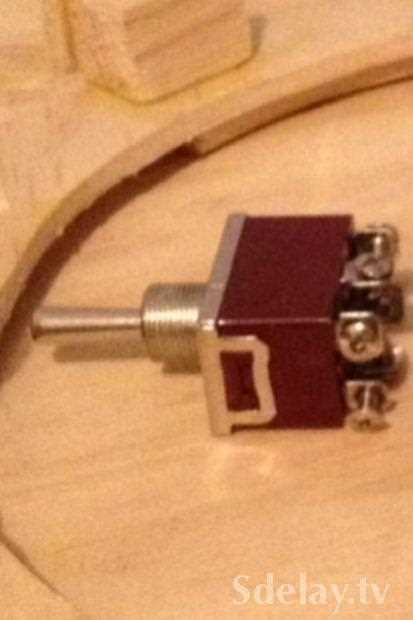

Подключайте мотор через выключатель или кнопку для контроля запуска. При наличии щёток важно избегать искрения – используйте фильтры или резисторы, если мотор не рассчитан на резкие пусковые токи.
При неправильном подключении постоянного мотора он может работать в обратную сторону или не запуститься вовсе. Для изменения направления вращения достаточно поменять местами провода питания.
Если мотор рассчитан на переменный ток, полярность не имеет значения, однако следует соблюдать номинальное напряжение и частоту.

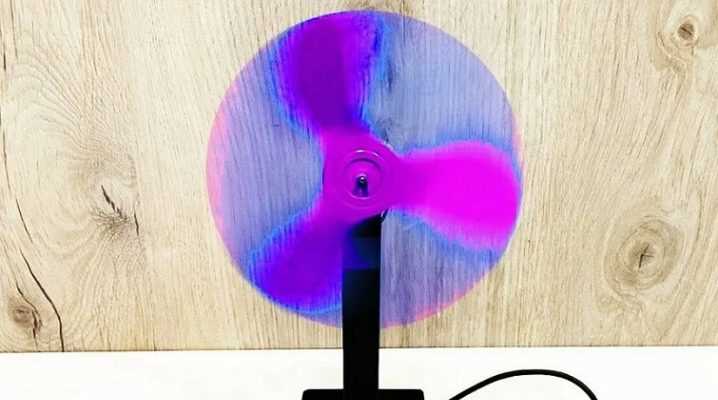

Тестирование и регулировка скорости вращения вентилятора
Для проверки работы моторчика в режиме вентилятора подключите его к источнику питания с напряжением, соответствующим характеристикам двигателя. При этом следует убедиться, что крепление лопастей надёжно и не вызывает дисбаланса.
Измерьте скорость вращения с помощью тахометра или простого метода: посчитайте количество оборотов за 10 секунд и умножьте на 6. Оптимальная частота вращения для домашнего вентилятора обычно составляет от 800 до 1500 оборотов в минуту.
Если мотор работает слишком быстро или медленно, регулировку скорости проводят через изменение напряжения питания или установку дополнительного резистора в цепь питания. Для точной настройки используйте стабилизированный источник питания с плавным регулированием напряжения в диапазоне от 3 В до максимального рабочего значения мотора.
При применении переменного резистора мощностью не менее 5 Вт сопротивление подбирается экспериментально, начиная с 10 Ом, постепенно увеличивая до достижения нужной скорости без заметного нагрева элементов.
После каждого изменения параметров питания измерьте ток потребления мотора. Для продолжительной работы ток не должен превышать номинальный, указанный в паспорте двигателя, чтобы избежать перегрева и выхода из строя.
Закрепите вентилятор в рабочем положении и оцените стабильность вращения и уровень шума. При вибрациях или неравномерности работы проверьте балансировку лопастей и качество крепления, корректируя при необходимости.
Советы по защите и обслуживанию самодельного вентилятора
Самодельный вентилятор на базе моторчика требует регулярного ухода для надежной и безопасной работы. Важно соблюдать конкретные меры, чтобы предотвратить поломки и продлить срок службы.
- Защита электродвигателя от пыли и влаги. Мотор следует помещать в корпус с вентиляционными отверстиями, закрытыми мелкой сеткой. Это уменьшит попадание грязи и влаги, что ведет к коррозии и коротким замыканиям.
- Проверка крепления лопастей. Регулярно осматривайте посадочное место лопастей. Ослабление винтов или сдвиг может вызвать дисбаланс и повышенный износ подшипников.
- Смазка подшипников. Используйте специализированное масло для электродвигателей, нанося его раз в 3–6 месяцев, в зависимости от интенсивности работы. Избегайте избыточного количества смазки, чтобы не привлечь пыль.
- Проверка изоляции проводов. Осматривайте проводку на наличие повреждений или оголенных участков. При обнаружении дефектов заменяйте провода или применяйте термоусадочные трубки.
- Контроль температуры мотора. Измеряйте температуру корпуса при работе – она не должна превышать 60–70 °C. При перегреве уменьшайте нагрузку или улучшайте вентиляцию.
- Очистка лопастей и корпуса. Раз в месяц протирайте лопасти от пыли влажной тряпкой, избегая попадания жидкости на мотор. Чистка снижает сопротивление воздуха и поддерживает эффективность вентилятора.
- Безопасность при эксплуатации. Устанавливайте вентилятор на устойчивую поверхность, исключающую вибрации. По возможности используйте защитную решетку для предотвращения травм при контакте с лопастями.
- Тестирование перед длительным использованием. После сборки и каждого обслуживания включайте вентилятор на 10–15 минут для проверки отсутствия вибраций и посторонних шумов.
Вопрос-ответ:
Можно ли использовать любой электромотор для изготовления вентилятора?
Подойдет почти любой небольшой мотор постоянного тока, например от старой игрушки, принтера или вентилятора компьютера. Главное, чтобы он мог работать от доступного напряжения и имел подходящую скорость вращения. Мотор с очень высокой или слишком низкой скоростью придется дополнительно регулировать, чтобы лопасти вращались комфортно и безопасно.
Как правильно сделать лопасти для самодельного вентилятора?
Лопасти можно вырезать из легкого пластика, тонкой фанеры или даже плотного картона. Важно, чтобы они были примерно одинакового размера и формы, иначе мотор будет вибрировать. Обычно делают от трёх до четырёх лопастей, устанавливают их под углом к оси вращения, чтобы воздух лучше перемещался. Для крепления используют клей или шурупы, важно хорошо зафиксировать, чтобы не отлетели при работе.
Как подключить мотор к источнику питания безопасно?
Если мотор рассчитан на низкое напряжение, например 3–12 В, лучше использовать подходящий адаптер питания или батарейки. Перед подключением нужно проверить полярность и убедиться, что напряжение совпадает с параметрами мотора. Для безопасности можно добавить переключатель и предохранитель, чтобы выключать устройство и защитить его от короткого замыкания. Нельзя подключать мотор напрямую к сети без специальных преобразователей.
Какие проблемы могут возникнуть при самодельном вентиляторе и как их избежать?
Чаще всего возникают вибрации из-за плохо закрепленных или неравномерных лопастей. Это приводит к шуму и быстрому износу мотора. Чтобы этого избежать, надо тщательно выравнивать и крепить лопасти. Также мотор может перегреваться при длительной работе, если напряжение слишком высокое или нет вентиляции. Важно контролировать температуру и делать перерывы в работе.
Можно ли регулировать скорость вращения мотора в самодельном вентиляторе?
Да, если мотор постоянного тока, скорость можно менять с помощью специальных регуляторов напряжения или широтно-импульсных модуляторов (ШИМ). Для простых вариантов достаточно использовать потенциометр или подобрать источник питания с регулируемым выходом. Это позволит сделать работу вентилятора комфортнее и снизить энергозатраты.
