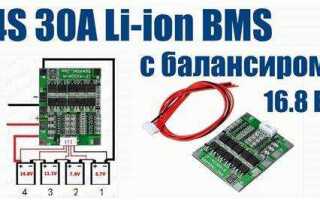

При сборке литий-ионной батареи из четырёх последовательно соединённых элементов (4S) критически важно обеспечить балансировку напряжений и защиту от перезаряда, переразряда и перегрева. Для этих задач применяется система управления батареей – BMS (Battery Management System). Конкретно для конфигурации 4S требуется BMS-модуль, поддерживающий работу с четырьмя ячейками с номинальным напряжением 3.7 В каждая и общим напряжением до 16.8 В при полном заряде.
Важно использовать провода сечением не менее 0.75 мм² для силовых линий и не менее 0.2 мм² для балансировочных. Перед первым включением рекомендуется проконтролировать напряжения на каждой ячейке: они должны находиться в диапазоне от 3.5 до 3.7 В. BMS не сможет корректно работать, если одна из ячеек выходит за эти пределы или полностью разряжена.
Для безопасной эксплуатации следует обеспечить тепловой отвод от ключевых компонентов BMS и избегать коротких замыканий при монтаже. Также рекомендуется предварительная изоляция оголённых контактов термоусадочной трубкой или лаком. При использовании в составе энергохранилищ или самодельных электровелосипедов обязательна проверка BMS на отключение нагрузки при достижении порогового напряжения.
Выбор подходящих аккумуляторов для BMS 4S
Для корректной работы BMS 4S необходимы четыре последовательно соединённых литиевых элемента с номинальным напряжением 3.7 В каждый. В результате получается батарея с общим номинальным напряжением 14.8 В и максимальным зарядным напряжением 16.8 В.
Подходящий тип аккумуляторов – Li-Ion или Li-Pol с одинаковой ёмкостью, внутренним сопротивлением и уровнем заряда. Допустимое отклонение по ёмкости – не более 2%. Использование разнородных элементов приводит к дисбалансу, перегреву и ускоренному износу.
Рекомендуемая минимальная ёмкость – 2000 мА·ч при токах нагрузки до 5 А. Для приложений с высокими токами (например, электровелосипеды) используйте элементы с ёмкостью от 3000 мА·ч и допустимым током разряда не менее 10 А.
Все аккумуляторы должны быть новыми или иметь идентичный цикл эксплуатации. При сборке необходимо измерить напряжение каждого элемента. Разница между ячейками не должна превышать 0.05 В перед первым подключением к BMS.
Не допускается использование аккумуляторов с видимыми повреждениями, вздутием или следами перегрева. Даже одна неисправная ячейка может привести к выходу из строя всей системы и риску возгорания.

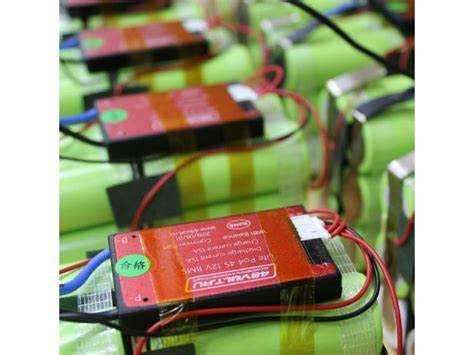

Определение правильной схемы соединения аккумуляторов
Для корректной работы BMS 4S необходимо соединить четыре литий-ионных аккумулятора последовательно. Это обеспечивает суммарное напряжение около 14,8 В при номинальном напряжении одной ячейки 3,7 В. Последовательное соединение предполагает, что положительная клемма одного аккумулятора подключается к отрицательной следующего.
Нельзя использовать аккумуляторы с разным уровнем заряда, внутренним сопротивлением или емкостью. Перед подключением все элементы должны быть выровнены по напряжению с точностью до 0,05 В. Несоблюдение этих условий приведёт к перегрузке отдельных ячеек и выходу системы из строя.
Каждое соединение должно быть выполнено с использованием контактных пластин или качественной пайки сечением провода не менее 1,5 мм². Недопустимы скрутки и временные зажимы, так как это создаёт нестабильный контакт и риск нагрева.

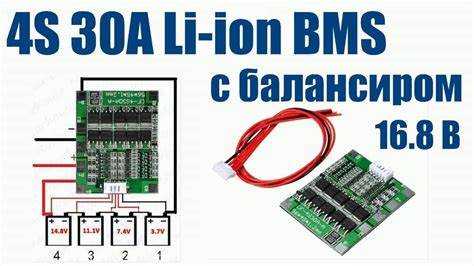

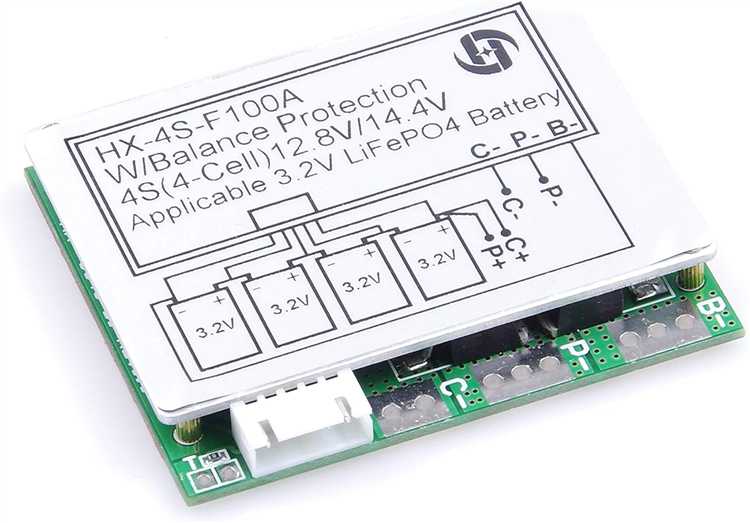

Плата BMS 4S рассчитана на управление и защиту четырёх последовательно соединённых литий-ионных ячеек. Правильное определение контактов критически важно для корректной работы системы. Ошибки при подключении могут привести к повреждению ячеек или самой платы.
- B- – основной отрицательный контакт. Подключается к общему минусу батарейного блока. Также служит точкой отсчёта для всех измерений напряжения на ячейках.
- P- – выходной минус системы. К нему подключается нагрузка и/или зарядное устройство. Он связан с B- через силовые транзисторы, контролируемые схемой защиты.
- C- (если имеется) – контакт минуса зарядки. В некоторых моделях отделён от P-, используется для управления током заряда отдельно от тока разряда.
- B0 – общий минус всей батареи. Подключается к минусу первой (самой нижней) ячейки.
Перед подключением убедитесь, что разность напряжений между ячейками не превышает 0.05 В. Иначе возможно ложное срабатывание защиты или отказ балансировки.

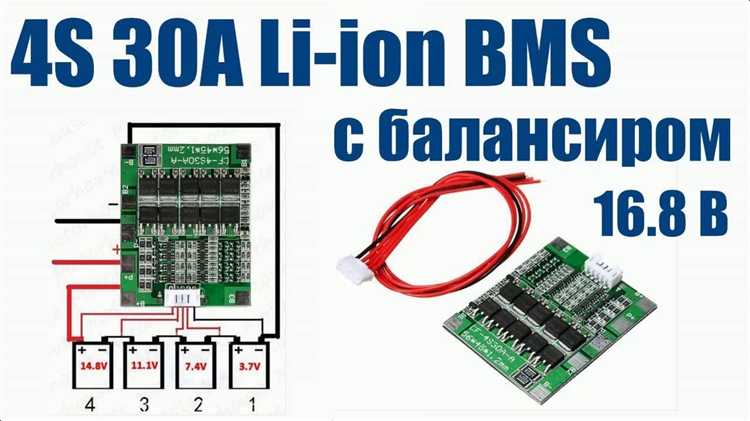

Пошаговая последовательность подключения проводов к BMS
Шаг 1: Подключите общий минус (B-) от аккумуляторной сборки к соответствующему контакту BMS. Этот провод должен быть сечением не менее 1.5 мм², так как через него проходит весь ток нагрузки и заряда.
Шаг 3: Подключите провод от перехода между первым и вторым элементом к контакту B2. Измерьте напряжение между B2 и B- – оно должно быть около 8.4 В при полной зарядке.
Шаг 4: Подключите следующий провод от перехода между вторым и третьим элементом к B3. Проверочное напряжение между B3 и B- – приблизительно 12.6 В.
Шаг 5: Подключите последний балансировочный провод от плюса четвёртого элемента к контакту B4. Напряжение между B4 и B- должно быть в пределах 16.8 В при полностью заряженной сборке.
Шаг 6: После подключения всех балансировочных проводов, подключите выходной минус нагрузки или зарядного устройства к порту P- платы BMS. Не путайте его с B- – это разные цепи.
Рекомендация: Перед подачей питания проверьте мультиметром все потенциалы между B- и контактами B1–B4. Разница между соседними точками не должна превышать 4.2 В. Ошибка в подключении может повредить как BMS, так и аккумуляторы.
Проверка напряжений на каждом соединении после монтажа
После подключения BMS 4S необходимо последовательно измерить напряжение на каждом соединении между элементами аккумуляторной сборки. Это позволит убедиться в правильности коммутации и исключить повреждение BMS при первом включении.
- Установите мультиметр в режим измерения постоянного напряжения.
- Подключите черный щуп к общему минусу батареи (B-).
- Проверьте следующие точки:
- B1: Напряжение между B- и первой ячейкой. Должно быть в пределах 3.0–4.2 В.
- B2: Напряжение между B- и суммой первых двух ячеек. Должно быть 6.0–8.4 В.
- B3: Между B- и тремя ячейками. Норма – 9.0–12.6 В.
- B4: Полное напряжение сборки: 12.0–16.8 В в зависимости от степени заряда.
Разница между соседними точками (B1–B2, B2–B3, B3–B4) должна быть одинаковой с погрешностью не более 0.05 В. Несоответствие указывает на неверную распиновку или плохой контакт. Особое внимание уделите соединению балансировочных проводов: ошибка в очередности приведёт к перегоранию BMS.
При обнаружении отклонений отключите BMS и проверьте полярность всех соединений. Повторное подключение допускается только после устранения всех ошибок.
Рекомендации по изоляции и креплению компонентов в сборке
Для крепления BMS и аккумуляторов используйте жесткие пластиковые или неэлектропроводящие держатели с минимальным люфтом, чтобы исключить смещение и механическое повреждение проводников. Рекомендуется фиксировать компоненты винтами с пружинными шайбами, обеспечивающими постоянное давление и предотвращающими раскручивание от вибраций.
Провода должны быть уложены без излишних изгибов радиусом не менее 3 диаметров провода и закреплены кабельными стяжками с ограничением усилия, чтобы не повредить изоляцию. Для минимизации электромагнитных помех используйте экранированные кабели или располагаете провода параллельно и максимально коротко между BMS и аккумуляторами.
При размещении компонентов в корпусе следует обеспечить воздушный зазор не менее 5 мм между контактами соседних элементов, а также применить мягкие демпфирующие прокладки толщиной 2-3 мм для снижения воздействия ударных нагрузок.
Все соединения должны быть проверены на надежность с помощью мультиметра, а после сборки – подвергнуты испытанию на изоляцию под напряжением 12 В с током утечки не более 1 мА.
Вопрос-ответ:
Как правильно подключить BMS 4S к четырем литиевым аккумуляторам?
Для подключения BMS 4S необходимо соединить каждый из четырех аккумуляторов последовательно, соблюдая полярность. После этого к выводам BMS подсоединяются провода, соответствующие каждому аккумулятору: сначала подключают общий минус, затем провода балансировки от каждого звена батареи к соответствующим контактам BMS. Важно следить, чтобы соединения были плотными и надежными, чтобы избежать проблем с измерением напряжения и защитой элементов.
Какие ошибки чаще всего возникают при подключении BMS 4S к аккумуляторам, и как их избежать?
Частой ошибкой является неправильное подключение балансировочных проводов — например, путаница полярностей или перепутанные контакты. Это может привести к неправильной работе защиты или даже повреждению BMS. Также нельзя пропускать подключение общего минусового провода. Чтобы избежать ошибок, рекомендуется внимательно сверять маркировку проводов и контактов на BMS и аккумуляторах, использовать мультиметр для проверки цепи перед включением и придерживаться инструкции производителя.
Зачем нужна BMS при использовании четырех последовательно соединенных аккумуляторов?
BMS выполняет функцию контроля и защиты каждого элемента аккумуляторной сборки. При последовательном соединении четырех аккумуляторов напряжение суммируется, и без контроля может возникнуть перекос заряда или переразряд отдельных ячеек. BMS следит за уровнем заряда и разряда, балансирует напряжение между ячейками и отключает цепь при опасных состояниях, что продлевает срок службы батареи и обеспечивает безопасность эксплуатации.
Можно ли использовать одну BMS 4S для четырех аккумуляторов разной емкости?
Использование одной BMS 4S для аккумуляторов с разной емкостью нежелательно, так как балансировка будет работать неравномерно. Аккумуляторы с меньшей емкостью могут быстрее разряжаться или перезаряжаться, что приведет к снижению общей эффективности и безопасности. Лучше использовать аккумуляторы одинаковой модели и емкости или подключать каждую сборку к отдельной BMS, чтобы избежать проблем с балансировкой и защитой.
Как проверить правильность работы BMS 4S после подключения к четырем аккумуляторам?
После подключения нужно измерить напряжение на каждом выводе балансировки — они должны соответствовать напряжению каждого аккумулятора. При зарядке или разрядке BMS должна удерживать баланс, не допуская сильных перепадов. Также важно проверить, срабатывает ли защита при достижении предельных значений напряжения или тока. Для этого можно использовать специализированные тестеры или внимательно следить за показателями в процессе эксплуатации.
Как правильно подключить BMS 4S к четырем литиевым аккумуляторам, чтобы избежать ошибок и повреждений?
Для корректного подключения BMS 4S необходимо соединить последовательно четыре аккумулятора, соблюдая полярность каждого элемента. Начинают с подключения отрицательного вывода первого аккумулятора к общему отрицательному выводу BMS. Далее между каждым аккумулятором подсоединяют балансировочные провода к соответствующим контактам BMS. Очень важно строго следовать схеме подключения, указанной в инструкции, чтобы избежать короткого замыкания или неправильной работы системы. После подключения стоит проверить напряжение на каждом выводе с помощью мультиметра, чтобы убедиться в правильности соединений перед включением устройства.
Какие функции выполняет BMS 4S при работе с четырьмя аккумуляторами и как она защищает батарею?
BMS 4S контролирует заряд и разряд каждого из четырех аккумуляторов, обеспечивая их равномерное использование. Она отслеживает напряжение и ток на каждом элементе, предотвращая чрезмерный разряд и перезаряд, которые могут привести к повреждению аккумуляторов или снижению их срока службы. Кроме того, система защищает от перегрева и короткого замыкания, отключая нагрузку или заряд при обнаружении опасных условий. Таким образом, BMS обеспечивает безопасность эксплуатации и продлевает срок службы батареи.
