Пятижильный провод применяется для сложных электросетей, где требуется организовать заземление, нулевой провод и несколько фаз или сигналов в одном кабеле. Важным этапом монтажа является правильное подключение к розетке с учетом маркировки жил и назначения каждой из них.
Перед началом работы необходимо убедиться в соответствии провода и розетки по техническим характеристикам: сечение жил должно обеспечивать безопасный ток нагрузки, а тип изоляции соответствовать условиям эксплуатации. Для типичных бытовых сетей с пятижильным кабелем сечением 1.5–2.5 мм² рекомендуются розетки с заземляющим контактом и клеммами под соответствующее количество жил.

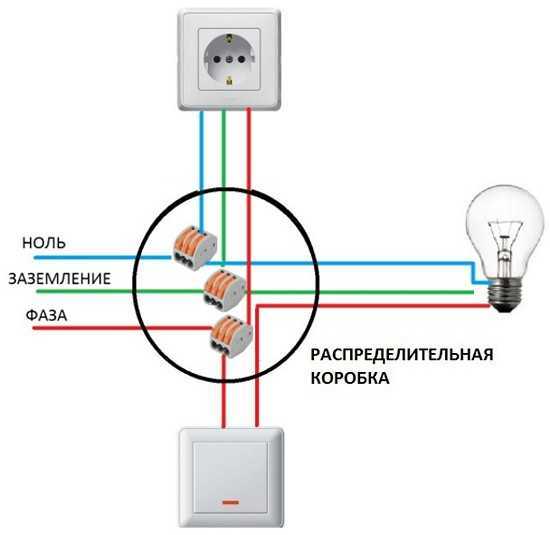

При подключении важно придерживаться схемы: фаза обозначается коричневым или черным проводом, нуль – синим, заземление – желто-зеленым, остальные жилы могут служить дополнительными линиями управления или защитными цепями. Клеммы необходимо надежно зафиксировать, избегая оголенных участков вне контакта. Рекомендован инструмент с качественными наконечниками для снятия изоляции без повреждения жил.
Выбор правильной розетки для пятижильного провода
Пятижильный провод обычно используется в сетях с отдельным заземлением и дополнительными функциональными линиями, например, для трехфазных систем или управления. При выборе розетки важно учитывать количество контактов, тип подключения и безопасность эксплуатации.
- Количество контактов: розетка должна иметь минимум пять клемм: три фазы (L1, L2, L3), ноль (N) и заземление (PE). Для однофазных систем с управлением допускаются модели с пятью контактами, где дополнительно выделена линия управления.
- Тип и размер клемм: выбирайте розетки с винтовыми или пружинными клеммами, рассчитанными на сечение проводов от 1,5 до 4 мм², чтобы обеспечить надежный контакт и избежать перегрева.
- Класс защиты (IP): для помещений с повышенной влажностью или на улице следует выбирать розетки с классом защиты не ниже IP44, что гарантирует защиту от пыли и брызг воды.
- Материал корпуса: предпочтительны термостойкие и ударопрочные пластики (например, поликарбонат), устойчивые к деформации и температурным перепадам.
- Сертификация и стандарты: убедитесь, что выбранная розетка соответствует ГОСТ или международным стандартам (IEC 60884-1), что подтверждает качество и безопасность изделия.
Для корректного подключения пятижильного провода также обратите внимание на маркировку клемм и наличие схемы подключения непосредственно на корпусе розетки. Это позволит избежать ошибок при монтаже и обеспечить стабильную работу электрической сети.
Определение функций каждой жилы в пятижильном кабеле
Пятижильный кабель содержит пять изолированных проводников, каждый из которых отвечает за конкретную функцию. Основные жилы и их назначения:
Фаза (L) – проводник, по которому поступает электрическое напряжение. Обычно имеет коричневую или черную изоляцию. Этот провод несет ток к нагрузке.
Ноль (N) – проводник с синим цветом изоляции, обеспечивает обратный путь тока к источнику. Ноль важен для замыкания цепи и стабильной работы электрооборудования.
Заземление (PE) – жила с желто-зеленой изоляцией, предназначена для безопасности. Служит для отвода токов утечки и предотвращения поражения электрическим током.
Дополнительная фаза или управление – в пятижильном кабеле часто используется в системах с двумя или тремя фазами, либо как управляющий провод. Цвет может варьироваться, чаще всего черный или серый.
Дополнительный нулевой или сигнальный провод – используется для специфических целей, например, в системах автоматизации, сигнализации или как резервный ноль. Цвет изоляции варьируется в зависимости от производителя, рекомендуется сверять с маркировкой на кабеле.
Перед подключением необходимо проверить цветовую маркировку согласно ГОСТ или международным стандартам, а также использовать тестер для подтверждения функций каждой жилы. Ошибка в определении жил может привести к короткому замыканию или выходу оборудования из строя.
Подготовка проводов к подключению: зачистка и маркировка
Для надежного соединения важно аккуратно зачистить каждый из пяти жил провода. Оптимальная длина оголенного участка – 10–12 мм, чтобы обеспечить плотный контакт с клеммами розетки и избежать оголения токоведущих жил за пределами клеммной зоны.
Зачистку выполняйте специализированным инструментом – стриппером с возможностью настройки под диаметр жилы. Это исключит повреждение медного сердечника, что критично для долговечности соединения и снижения сопротивления.
Маркировка обязательна для однозначного определения назначения жил. Рекомендуется использовать термоусадочные кольца или цветные изоленты. Нейтральный провод обозначается синим цветом, защитный – желто-зеленым. Для трех фазных жил применяют коричневый, черный и серый цвета. При отсутствии цветового кода наносите на изоляцию маркировку перманентным маркером с обозначением функций проводов.
Перед подключением убедитесь в целостности маркировки и зачистки, чтобы исключить короткие замыкания и ошибки при монтаже. Правильная подготовка проводов гарантирует безопасную и стабильную работу электропроводки.
Техника подключения заземления и защитного проводника
Для правильного подключения заземления в пятижильном кабеле необходимо строго соблюдать цветовую маркировку: защитный проводник всегда зелено-жёлтый. Он подключается к клемме с символом заземления (⏚) на розетке.
Перед монтажом защитный проводник следует зачистить на длину не менее 10 мм для обеспечения плотного контакта без повреждения жилы. Клемма должна быть затянута с усилием 1,2–1,5 Н·м, чтобы исключить ослабление и искрение при эксплуатации.
В случае применения розеток с раздельными контактами заземления, проводник подключают к заземляющему штырю или контакту с обратной стороны розетки. Важно использовать оригинальные клеммы, соответствующие сечению жилы (обычно 1,5–2,5 мм²).
Запрещается соединять защитный проводник с нулевым (нейтральным) контактом на розетке, чтобы избежать токов утечки и неправильной работы системы защиты.
При прокладке кабеля важно избегать перегибов и натяжений на защитный проводник, так как это может ухудшить его проводимость и механическую прочность.
Для контроля надежности заземления рекомендуется использовать тестеры с измерением сопротивления, нормативное значение не должно превышать 4 Ом в бытовых сетях.
Использование клемм с самозажимом допустимо только при наличии сертификатов на соответствие для конкретного типа проводника и условий эксплуатации.
Подключение фазных жил к контактам розетки
При подключении фазных жил пятижильного провода к розетке следует строго соблюдать цветовую маркировку и назначение контактов. Фазные жилы обычно имеют коричневый, черный и серый цвета. В розетке каждый фазный контакт должен быть прочно зафиксирован, чтобы избежать перегрева и искрения.
Перед подключением нужно зачистить жилы на длину 8–10 мм, избегая повреждения проводников. При вставке в клеммы розетки важно убедиться, что жилы не расщеплены и полностью входят в контактную группу. Нельзя допускать оголенных участков вне клеммы.
Для улучшения контакта рекомендуется использовать наконечники типа НШВИ или гильзы, которые обеспечивают равномерное распределение давления и снижают сопротивление. Подтяжку клемм нужно выполнять с рекомендованным производителем усилием, чтобы избежать ослабления в процессе эксплуатации.
Фазные жилы подключаются к контактам, обозначенным буквами L1, L2 и L3 (если розетка трёхфазная). Для однофазных розеток обычно используется одна фазная жила – к контакту L. Подключение должно быть выполнено с учетом последовательности фаз для правильной работы оборудования и безопасности.
После монтажа необходимо проверить отсутствие люфта в контактах и целостность изоляции. При обнаружении повреждений жил или изоляции их следует заменить. Правильное подключение фазных жил гарантирует надежность работы и предотвращает перегрев и короткие замыкания.
Проверка надежности контактов и правильности соединений
После подключения пятижильного провода важно убедиться в отсутствии ослабленных контактов. Для этого затяжку винтов следует проверить динамометрическим отверткой с усилием 1,2–1,5 Н·м, что гарантирует надежное фиксирование жил без повреждений.
Порядок проверки: визуально осмотрите каждый контакт на предмет следов перегрева или окисления. Жилы должны быть полностью вставлены в клеммные зажимы без оголенных участков вне контактной зоны.
Для подтверждения целостности соединений используйте мультиметр в режиме прозвонки. Контакт считается исправным, если сопротивление между жилой и клеммой не превышает 0,05 Ом.
Особое внимание уделяйте заземляющему проводу: его соединение должно быть прочным и иметь минимальное сопротивление, что обеспечивает эффективное отведение тока при замыкании.
После проверки механической и электрической надежности собранную розетку рекомендуется протестировать под нагрузкой с помощью индикаторной лампы или специализированного тестера, чтобы исключить скрытые дефекты.
Использование инструментов для безопасного монтажа проводов
Для правильного подключения пятижильного провода необходим набор специализированных инструментов, обеспечивающих надежность соединений и безопасность работы. Их использование минимизирует риск повреждения изоляции и обеспечивает качественный контакт.
- Отвёртки с изолированными ручками. Позволяют избежать поражения электрическим током при работе с розеткой под напряжением. Рекомендуется применять инструменты с маркировкой IEC 60900.
- Стриппер (съемник изоляции). Обеспечивает аккуратное удаление внешней и внутренней изоляции жил без повреждения меди. Для пятижильного кабеля выбирайте модели с регулировкой глубины среза, соответствующей сечению провода (обычно 1,5–2,5 мм²).
- Клещи для обжима наконечников. Позволяют надежно фиксировать наконечники на жиле, улучшая контакт и предотвращая окисление. Используйте клещи с механизмом фиксации и четкой силой обжима, подходящие под тип наконечников.
- Тестер цепей. Для проверки целостности проводки и правильности соединений после монтажа. Важно проверять отсутствие коротких замыканий и соответствие фаз.
- Нож для кабеля. Применяется для аккуратного снятия внешней оболочки, но требует аккуратности, чтобы не повредить внутренние жилы. Лучше использовать специализированный нож с ограничителем глубины реза.
Перед началом работы обязательно отключайте питание и проверяйте отсутствие напряжения индикаторной отверткой. Соблюдение этих рекомендаций и применение правильных инструментов значительно повышает качество и безопасность монтажа пятижильного провода в розетке.
Тестирование работы розетки после подключения пятижильного провода
Для проверки корректности подключения пятижильного провода к розетке потребуется мультиметр с функцией измерения напряжения и сопротивления, а также индикаторная отвертка. Первым этапом измерьте напряжение между фазным (L) и нулевым (N) проводами – значение должно быть 220 В ±5%. Затем проверьте наличие заземления, измерив сопротивление между защитным проводом (PE) и корпусом розетки: значение не должно превышать 1 Ом.
Используйте индикаторную отвертку, чтобы проверить наличие напряжения на каждом контакте при включенном выключателе. Особое внимание уделите изоляции проводов и отсутствию замыканий между жилами. Для контроля правильного подключения заземляющего контура замерьте сопротивление петли фаза-нуль-заземление – сопротивление должно находиться в пределах 0,1–0,3 Ом.
В случае наличия дополнительного контура (например, защитного или сигнального) проверьте его целостность с помощью омметра, сопротивление не должно превышать 0,5 Ом. Завершая проверку, подайте нагрузку с помощью прибора мощностью около 1000 Вт и проконтролируйте стабильность напряжения и отсутствие нагрева элементов розетки и проводов.
Вопрос-ответ:
Как определить назначение каждой жилы в пятижильном проводе при подключении к розетке?
Пятижильный провод обычно содержит жилы для фазы, нуля, заземления, а также две дополнительные жилы, которые могут использоваться для управления или резервных цепей. Чтобы правильно подключить провод к розетке, необходимо сначала определить, какая жила за что отвечает. Обычно цветовая маркировка помогает в этом: коричневый или черный — фаза, синий — ноль, зеленовато-желтый — заземление, а оставшиеся две жилы могут быть разных цветов, их назначение зависит от схемы конкретного оборудования. Для точного определения можно использовать тестер или мультиметр, а также ознакомиться со схемой электропроводки в помещении.
Можно ли подключить пятижильный провод к обычной трехконтактной розетке?
Подключение пятижильного провода к стандартной трехконтактной розетке возможно, если три жилы соответствуют фазе, нулю и заземлению, а две дополнительные остаются неиспользованными. Важно при этом изолировать концы лишних жил, чтобы избежать короткого замыкания или других проблем. Если же дополнительные жилы нужны для определенных функций (например, для управления освещением или защиты), то стоит использовать специализированные розетки или монтажные коробки с нужным количеством контактов.
Какие инструменты потребуются для правильного подключения пятижильного провода к розетке?
Для подключения понадобятся отвертки (крестовая и плоская), стриппер или нож для снятия изоляции с жил, мультиметр для проверки проводимости и правильности подключения, а также изолента или специальные клеммы для надежной фиксации проводов. Кроме того, важно иметь защитные перчатки и убедиться, что электропитание отключено перед началом работы, чтобы избежать поражения током.
Какие меры безопасности следует соблюдать при подключении пятижильного провода к розетке?
Перед началом работы необходимо отключить электропитание на соответствующем автоматическом выключателе, проверить отсутствие напряжения с помощью тестера. Работать следует в сухих условиях, используя изолированные инструменты. Все соединения должны быть прочными и надежными, а неизолированные участки проводов — тщательно заизолированы. Особое внимание уделяется правильному подключению заземляющего провода, чтобы предотвратить риск поражения электрическим током и обеспечить защиту от короткого замыкания.
Как правильно закрепить пятижильный провод в розетке, чтобы избежать повреждений и нарушений контакта?
Для надежного закрепления провода в розетке следует аккуратно снять изоляцию с жил на нужную длину, не повреждая сам проводник. Жилы нужно прочно зафиксировать в соответствующих клеммах розетки, обычно для этого используют винтовые или пружинные зажимы. После подключения следует проверить, чтобы провода не болтались и не выходили за пределы клемм. Внешний кабель желательно закрепить зажимом или зажимной втулкой, которая предотвращает смещение или выдергивание проводов, а также снижает нагрузку на контакты и изоляцию.
