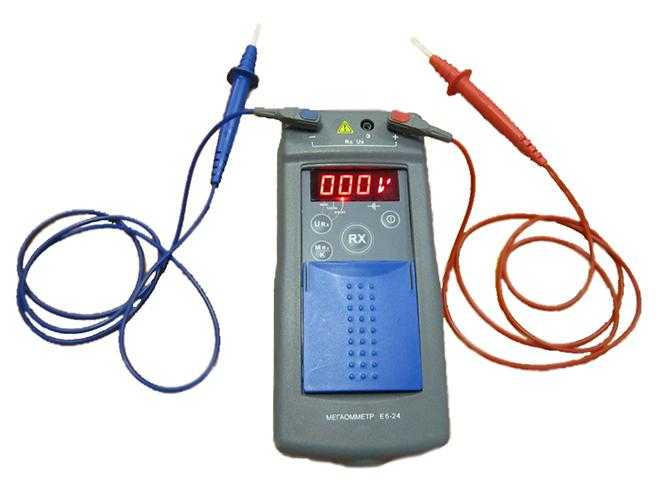

Мегаомметр Е6-24 применяется для контроля качества изоляционных материалов в электроустановках с напряжением до 1000 В. Измерения проводят для оценки состояния кабелей, электродвигателей, трансформаторов и других объектов, где важно предотвратить токи утечки и обеспечить надежную эксплуатацию.
Перед началом работы необходимо убедиться в исправности прибора и правильном выборе тестового напряжения. Стандартно для изоляции низковольтных систем используют 500 В или 1000 В, в зависимости от нормативных требований и технических характеристик объекта.
Важным этапом является подготовка объекта: отключение от сети, снятие напряжения и заземление частей, не участвующих в измерении. Неправильная подготовка приводит к искажениям результата и возможной опасности для оператора.
Далее представлена подробная инструкция, которая позволит избежать типичных ошибок и получить достоверные данные о сопротивлении изоляции с помощью мегаомметра Е6-24.
Измерение сопротивления изоляции мегаомметром Е6 24: пошаговая инструкция
1. Подготовка оборудования и объекта измерения. Убедитесь в исправности мегаомметра Е6 24, проверьте наличие исправных измерительных кабелей и зажимов. Отключите питание исследуемого оборудования и снимите все цепи, способные влиять на показания.
2. Подключение мегаомметра. Подсоедините один провод прибора к корпусу или заземлению объекта, второй – к проверяемому проводнику или обмотке. Обеспечьте плотный контакт без окислов и загрязнений.
3. Установка напряжения теста. На панели управления выберите необходимое испытательное напряжение в зависимости от номинала изоляции объекта (обычно 500 В или 1000 В). Для оборудования с высоким классом изоляции допустимо повышение до 2500 В, согласно технической документации.
4. Запуск измерения. Нажмите кнопку пуска теста, удерживайте прибор в стабильном положении. В течение 60 секунд наблюдайте показания – фиксируйте максимальное значение сопротивления, которое обычно достигается после прогрева изоляции.
5. Оценка результатов. Сопротивление изоляции должно соответствовать нормативным значениям, зависящим от типа оборудования. Для кабелей длиной до 100 м – не менее 1 МОм на километр длины, для обмоток электродвигателей – от 10 МОм и выше.
6. Завершение измерения. Отключите прибор, аккуратно снимите провода. При повторных тестах выдерживайте паузу не менее 2 минут для охлаждения изоляции и стабилизации показаний.
7. Документирование. Запишите результаты измерений с указанием даты, температуры окружающей среды и примененного напряжения. Это позволит отследить динамику состояния изоляции в дальнейшем.
Подготовка мегаомметра Е6 24 к измерению
Перед началом измерения сопротивления изоляции мегаомметром Е6 24 необходимо выполнить следующие действия для обеспечения точности и безопасности:
- Проверить внешний вид прибора: отсутствие механических повреждений, целостность изоляции и исправность изолирующих ручек.
- Убедиться в наличии и исправности батарей питания, заменив их при напряжении ниже 6 В, что подтверждается индикатором на приборе.
- Подключить измерительные провода к клеммам мегаомметра согласно маркировке: красный провод к клемме «+», чёрный – к клемме «–».
- Выставить переключатель диапазонов на требуемое напряжение тестирования (обычно 500 В или 1000 В), ориентируясь на тип изоляции и рекомендации по стандартам.
- Обеспечить заземление корпуса мегаомметра и измеряемого оборудования для предотвращения накопления статического напряжения.
- Очистить измеряемые поверхности от загрязнений и влаги, так как это существенно влияет на достоверность результата.
После выполнения этих шагов мегаомметр Е6 24 готов к точному и безопасному измерению сопротивления изоляции.

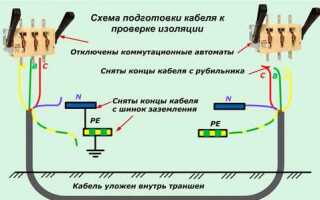

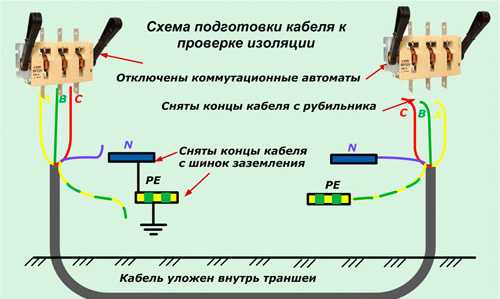

Проверка исправности и безопасности объекта измерения
Перед началом измерения сопротивления изоляции мегаомметром Е6-24 необходимо проверить целостность и надежность электрической схемы объекта. Убедитесь, что питание оборудования отключено и отсутствует напряжение на всех проверяемых цепях. Используйте индикатор напряжения с точностью не ниже 1 В для контроля отсутствия опасных потенциалов.
Осмотрите видимые участки изоляции на предмет трещин, оплавлений и механических повреждений. Особое внимание уделите контактам и соединениям – ослабленные или корродированные элементы могут исказить результаты замеров.
Перед подключением мегаомметра измерьте сопротивление заземления объекта. Оно должно быть ниже 4 Ом для промышленных установок, чтобы исключить накопление опасных потенциалов в случае пробоя изоляции.
Проверьте, что все защитные устройства (автоматические выключатели, УЗО) находятся в исправном состоянии и настроены на рабочие параметры. Не допускается проведение измерений при поврежденных защитных элементах.
Для объектов с несколькими контурами изоляции изолируйте отдельные цепи с помощью разрывов или отсоединения, чтобы исключить влияние параллельных путей на измерения.
При проведении измерений на электроустановках с высоким уровнем электромагнитных помех используйте экранированные кабели и минимизируйте длину соединений для повышения достоверности показаний.
Выполняйте проверку исправности объекта только при температуре окружающей среды от +5 до +40 °C и влажности не выше 80%, так как экстремальные условия влияют на показатели сопротивления изоляции.
Выбор тестового напряжения и режима работы прибора
Для мегаомметра Е6-24 предусмотрены три основных уровня тестового напряжения: 250 В, 500 В и 1000 В. Выбор напряжения определяется типом и номинальным напряжением изоляции измеряемого объекта.
Если изоляция рассчитана на напряжение до 500 В, оптимальным будет применение 500 В, что обеспечит адекватный запас и точность измерений. Для оборудования с изоляцией свыше 1 кВ рекомендуется тестировать при 1000 В. Использование более низкого напряжения в этом случае может привести к недооценке сопротивления изоляции.
При измерении малых объектов, например кабелей сечением менее 1,5 мм² или приборов с тонкой изоляцией, следует ограничиваться напряжением 250 В во избежание повреждения изоляционного материала.
Режим работы мегаомметра выбирается исходя из необходимости постоянного или непрерывного контроля. Для быстрой оценки подходит кратковременный режим с удержанием кнопки теста на 15–30 секунд. При диагностике старых или проблемных изоляций рекомендуется длительный режим, обеспечивающий стабилизацию показаний и выявление динамических изменений.
Перед началом измерения следует проверить исправность прибора и состояние щупов, обеспечить надежный контакт с объектом. Во избежание влияния на результаты отключайте оборудование от сети и конденсаторы.
Регулярный контроль и калибровка прибора важны для поддержания точности. Рекомендуется выполнять проверку напряжения и токовых характеристик не реже одного раза в год, а при интенсивной эксплуатации – чаще.

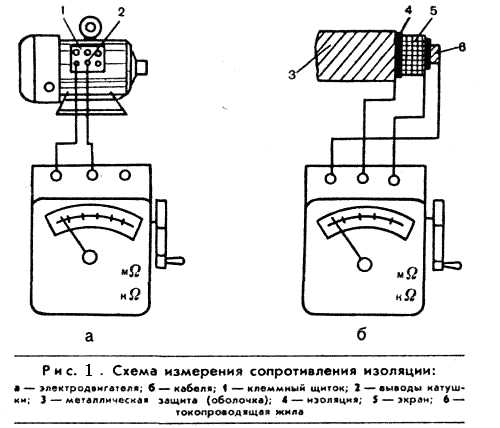

Подключение мегаомметра к изоляции объекта
Перед подключением мегаомметра Е6-24 отключите объект от питания и заземлите металлические части, не участвующие в измерении. Очистите контакты и поверхности изоляции от грязи, масла и влаги для минимизации искажений результата.
Подсоедините общий (земляной) провод мегаомметра к корпусу или заземлителю объекта. Контакт должен быть надежным, без окислений и зазоров, чтобы избежать паразитных сопротивлений.
Измерительный провод подключите к проверяемой фазе или изолированному проводнику. Убедитесь в отсутствии механических повреждений и надежном закреплении клемм.
При необходимости используйте дополнительные удлинительные провода с минимальным сопротивлением и экранированием, чтобы исключить влияние внешних помех.
Проверяйте целостность и исправность изоляции проводов мегаомметра перед началом работы, чтобы избежать ошибок в измерениях и повреждений оборудования.
Закройте доступ к открытым контактам и обеспечьте безопасность персонала в зоне измерений, исключив случайные прикосновения.
Проведение измерения сопротивления изоляции
Установите переключатель прибора в положение соответствующего напряжения испытания: для стандартных кабелей и электрооборудования – 250 В или 500 В, для силовых установок – 1000 В. Нажмите кнопку подачи напряжения и удерживайте её в течение 1 минуты, фиксируя значение сопротивления на шкале.
Оптимальное время измерения – 60 секунд, чтобы учесть процесс стабилизации показаний. При отклонении сопротивления менее 1 МОм рекомендуется провести повторное измерение с повышенным напряжением и проверить наличие загрязнений или повреждений изоляции.
После фиксации результата отпустите кнопку, чтобы отключить испытательное напряжение. Для каждого измеряемого элемента повторите процедуру, обеспечивая надежный контакт и предотвращая механические повреждения проводов.
Результаты считаются допустимыми при сопротивлении изоляции не ниже 1 МОм для силовых кабелей и не ниже 10 МОм для электрооборудования с напряжением выше 1000 В. При обнаружении значений ниже нормы требуется дополнительная диагностика и устранение дефектов.
Интерпретация показаний мегаомметра Е6 24
При измерении сопротивления изоляции мегаомметром Е6 24 на экране устройства отображаются значения, которые напрямую связаны с состоянием изоляции проверяемого объекта. Мегаомметр Е6 24 работает при напряжении 500 В или 1000 В, в зависимости от установленных параметров, что влияет на результат измерений.
Результаты измерений следует интерпретировать в контексте типа проверяемого оборудования. Для большинства бытовых и промышленных установок минимальное допустимое значение сопротивления изоляции составляет 1 МОм. Если показания превышают это значение, изоляция считается пригодной для эксплуатации. Однако более высокие значения, такие как 10 МОм и выше, свидетельствуют о хорошем состоянии изоляции.
Если сопротивление изоляции оказывается ниже 1 МОм, это является признаком наличия дефектов, которые могут привести к утечке тока или коротким замыканиям. В таких случаях необходимо провести дальнейшую диагностику, чтобы определить точное место повреждения изоляции и оценить степень риска.
Для высоковольтных установок (например, трансформаторы, кабели, распределительные устройства) допустимое значение сопротивления может быть значительно выше, и измерения в пределах 10 МОм и выше считаются нормой. При этом сопротивление ниже 5 МОм в таких случаях требует срочного вмешательства, так как это может привести к снижению эксплуатационной надежности оборудования.
Мегаомметр Е6 24 также фиксирует динамику изменения сопротивления в процессе тестирования. Если показания начинают снижаться в течение времени измерения, это может свидетельствовать о деградации изоляционного материала, его старении или воздействии внешних факторов, таких как высокая влажность.
Важно учитывать, что внешние условия, такие как температура, влажность и загрязнения, могут оказывать влияние на результаты. Влажность особенно влияет на проводимость изоляции, снижая сопротивление, что может дать ошибочные низкие показания при проверке в условиях повышенной влажности.
Для точной интерпретации результатов следует провести несколько замеров в разных точках объекта, если это возможно. При этом важно учитывать рекомендации производителей оборудования и стандарты безопасности для конкретных типов изоляции.
Регистрация и документирование результатов измерения
После выполнения измерений сопротивления изоляции с помощью мегаомметра Е6 24, важно правильно зафиксировать и задокументировать полученные результаты. Это необходимо для анализа состояния изоляции, обеспечения безопасности эксплуатации оборудования и соблюдения нормативных требований.
Основные этапы регистрации результатов:
- Запись показаний на приборе: Перед фиксацией результатов убедитесь, что мегаомметр стабильно работает, и показания не изменяются. Измерение нужно проводить при стабильных условиях (например, температура и влажность окружающей среды должны быть в пределах нормы). Запишите полученное значение сопротивления изоляции на дисплее прибора.
- Учет погрешности измерений: Учитывайте погрешности прибора. Мегаомметр Е6 24 имеет определённую погрешность, указанную в технической документации. Это значение следует вычесть или учесть при анализе результатов.
- Документирование: Результаты фиксируются в специальном журнале или акте. В документах должны быть указаны следующие данные:
- Дата и время измерения;
- Тип и модель устройства, на котором проводилось измерение;
- Условия измерения (температура, влажность);
- Показания мегаомметра;
- Состояние изоляции (нормальное, требующее внимания или неисправность).
- Примечания: Если в процессе измерения были зафиксированы отклонения или аномалии (например, скачки напряжения или нестабильные показания), это также необходимо отметить в документации.
- Подписи и подтверждения: Все результаты должны быть подписаны ответственным лицом, проводившим измерение, а также проверяющим специалистом, если это предусмотрено регламентом. Это подтвердит достоверность данных и соответствие выполненной работы установленным стандартам.
Дополнительные рекомендации:
- Необходимо регулярно архивировать результаты измерений, особенно в случаях, когда оборудование подвергается плановой проверке или ремонту.
- Результаты, которые не соответствуют нормам (например, сопротивление изоляции ниже допустимого уровня), должны сопровождаться актом о дефекте и предложениями по устранению проблемы.
- Если измерения проводились с использованием нескольких приборов или в разных местах, результаты каждого измерения должны быть зарегистрированы отдельно, с указанием точных данных по каждому прибору.
Следование этим рекомендациям обеспечит правильную регистрацию и документирование результатов, что является важной частью обеспечения безопасности и надёжности эксплуатации электрического оборудования.
Техническое обслуживание и хранение мегаомметра после работы
После завершения работы с мегаомметром Е6 24 необходимо провести его очистку и подготовку к хранению. Это гарантирует его долгосрочную эксплуатацию и точность измерений в будущем.
Во-первых, важно отключить прибор от всех измеряемых объектов и источников питания. После этого необходимо тщательно очистить корпус мегаомметра от пыли, грязи и влаги с помощью сухой ткани или мягкой щетки. Избегайте применения агрессивных химических средств, которые могут повредить поверхность устройства.
Проверка состояния проводов и щупов также является обязательной. Они должны быть целыми, без видимых повреждений изоляции. В случае обнаружения износа, поврежденных участков или нарушений в контактах, рекомендуется немедленно заменить дефектные элементы, чтобы избежать искажения результатов измерений в будущем.
Особое внимание стоит уделить аккумулятору. Если прибор работает от батарей, необходимо заменить их, если они разряжены. Если используется аккумулятор, убедитесь, что его заряд в пределах нормы. Для хранения прибора следует извлечь аккумулятор, если устройство не будет использоваться длительное время, чтобы предотвратить утечку и повреждение внутренних компонентов.
Мегаомметр должен храниться в сухом, защищенном от экстремальных температур месте. Избегайте воздействия прямых солнечных лучей и высокой влажности. Оптимальная температура хранения – от 0 до 40 градусов Цельсия. Лучше всего хранить прибор в специально предназначенном для этого чехле или коробке, чтобы минимизировать вероятность механических повреждений.
Каждое техническое обслуживание мегаомметра должно сопровождаться проверкой его калибровки. Если после длительного хранения прибор не использовался, рекомендуется провести повторную калибровку перед первым использованием.
Вопрос-ответ:
Как правильно подключить мегаомметр Е6 24 для измерения сопротивления изоляции?
Для подключения мегаомметра Е6 24 необходимо подключить два щупа устройства: один к заземленному контакту устройства, а второй — к изолируемому объекту. Важно убедиться, что объект не подключен к электрической сети, чтобы избежать повреждения прибора и несанкционированного тока.
Какие предосторожности нужно соблюдать при работе с мегаомметром Е6 24?
При работе с мегаомметром следует соблюдать несколько правил безопасности: 1) Убедитесь, что прибор исправен и правильно подключен. 2) Работайте только с обесточенными объектами. 3) Используйте защитные средства, такие как перчатки и очки. 4) После проведения измерений убедитесь, что прибор выключен, чтобы избежать случайного поражения током.
Как интерпретировать результаты измерений сопротивления изоляции с помощью мегаомметра?
Результаты измерения сопротивления изоляции зависят от типа устройства и нормативных значений. Если сопротивление изоляции составляет несколько мегом, это может указывать на нормальное состояние изоляции. Если сопротивление низкое (менее 1 МОм), это может быть признаком повреждения изоляции, и необходимо принять меры для её восстановления или замены.
Какая роль напряжения в измерении сопротивления изоляции мегаомметром Е6 24?
Напряжение, подаваемое мегаомметром, играет важную роль в проверке качества изоляции. Обычно при измерении используется напряжение 250 В, 500 В или 1000 В, в зависимости от типа проверяемого оборудования. Чем выше напряжение, тем точнее можно оценить состояние изоляции, так как оно помогает выявить скрытые дефекты.
Что делать, если мегаомметр Е6 24 показывает низкое сопротивление изоляции?
Если мегаомметр показывает низкое сопротивление изоляции, первым делом нужно тщательно проверить объект на наличие видимых повреждений изоляции, таких как порезы или трещины. Также рекомендуется выполнить повторное измерение в разных точках изоляции. Если повреждений нет, возможно, проблема кроется в неисправности самого устройства. В случае серьёзных дефектов изоляции, возможно, потребуется её замена или ремонт оборудования.
Что такое мегаомметр Е6 24 и как он используется для измерения сопротивления изоляции?
Мегаомметр Е6 24 — это прибор для измерения сопротивления изоляции. Он предназначен для проверки состояния изоляции в электрических установках и оборудовании, выявляя возможные утечки тока и повреждения изоляционных материалов. Устройство измеряет сопротивление в диапазоне от нескольких килоом до нескольких тераомов, что позволяет оценить надежность изоляции и избежать аварий. Для работы с мегаомметром необходимо подключить его к объекту измерения и выбрать соответствующие параметры, такие как напряжение испытания.
