Твердотопливный котел для отопления как установить

Твердотопливные котлы – эффективное решение для автономного отопления частных домов. При выборе и монтаже оборудования важно учитывать тип топлива, мощность устройства и особенности помещения. Средняя мощность котла для дома площадью 100 м² составляет 15–20 кВт, что обеспечивает необходимый уровень тепла при минимальных затратах.

Монтаж требует соблюдения строгих правил безопасности: правильное подключение дымохода, обеспечение притока воздуха и установка системы защиты от перегрева. Для сохранения эффективности эксплуатации стоит предусмотреть автоматизированную подачу топлива и датчики контроля температуры.

Расположение котла выбирают исходя из удобства загрузки топлива и доступа для обслуживания. Важно также обеспечить надежную изоляцию трубопроводов и защиту от влаги. В среднем установка занимает от одного до трех дней при наличии подготовленного помещения и профессиональной команды.

Выбор места для монтажа твердотопливного котла

Оптимальное расположение твердотопливного котла определяется требованиями безопасности, удобством эксплуатации и техническими нормами. Помещение должно иметь площадь не менее 6 м² и высоту потолков не ниже 2,5 м. Минимальное расстояние от котла до стены – 1 метр, до горючих материалов – не менее 0,5 метра, для обеспечения доступа к обслуживанию и предотвращения пожара.

Помещение должно быть оборудовано системой приточно-вытяжной вентиляции с производительностью не менее 3 крат в час, чтобы обеспечивать подачу кислорода для горения и удаление продуктов сгорания. Пол под котлом должен быть выполнен из негорючих материалов или защищён металлическим листом площадью минимум 0,5 м вокруг оборудования.

Расположение котла рядом с внешней стеной облегчает монтаж дымохода и снижает теплопотери. Высота дымохода над крышей должна быть не ниже 0,5 метра для эффективного отвода дыма. Расстояние до дверных проёмов и окон – не менее 1,5 метра, чтобы исключить попадание продуктов сгорания в жилые помещения.

Важно обеспечить доступ к топке с фронтальной стороны для удобства загрузки топлива и очистки зольника. Рядом не должно находиться легковоспламеняющихся веществ и электрооборудования, чувствительного к пыли и высокой температуре.

Подготовка дымохода под твердотопливный котел

Для эффективной и безопасной работы твердотопливного котла дымоход должен соответствовать ряду технических требований. Диаметр дымохода подбирается с учётом мощности котла и обычно составляет от 150 до 200 мм. Недопустимо использовать канал меньшего сечения, чтобы избежать плохой тяги и отложений сажи.

Высота дымохода должна быть не менее 5 метров от уровня котла до выхода на крышу, с обязательным соблюдением минимального удаления от конька – не менее 0,5 метра. Это обеспечивает оптимальный естественный дымоход и предотвращает обратную тягу.

Материал дымохода – только огнестойкий и коррозионно-устойчивый. Чаще всего применяются нержавеющая сталь или керамические трубы, устойчивые к агрессивным конденсатам и высоким температурам. Для кирпичных дымоходов обязательна внутренняя отделка шамотной футеровкой или установка вставки из нержавейки.

Все стыки дымохода должны быть герметично соединены, чтобы предотвратить попадание угарного газа в помещение. Рекомендуется монтаж ревизионного люка для периодической очистки от сажи.

Обязательно соблюдение уклона горизонтальных участков дымохода в сторону котла – не менее 3 градусов, чтобы конденсат стекал обратно в камеру сгорания, минимизируя коррозию и засоры.

Перед запуском котла необходимо проверить тягу с помощью дымового шарика или анемометра. При недостаточной тяге следует увеличить высоту дымохода или установить тяговый вентилятор.

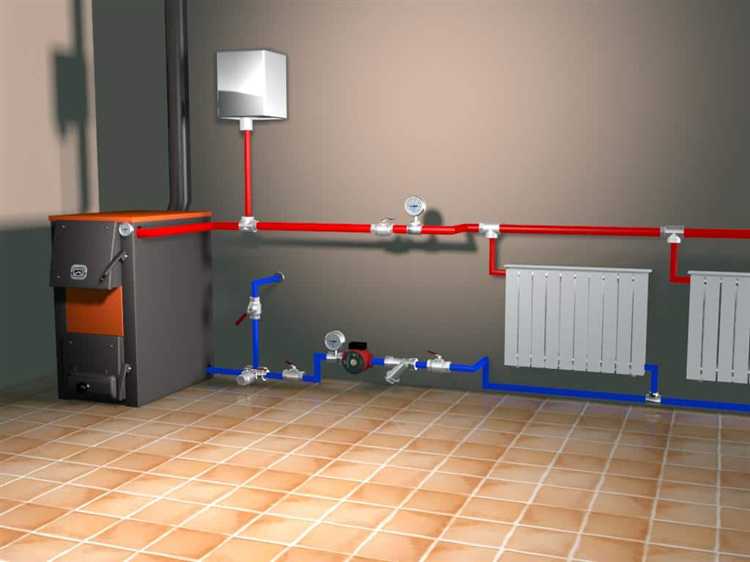

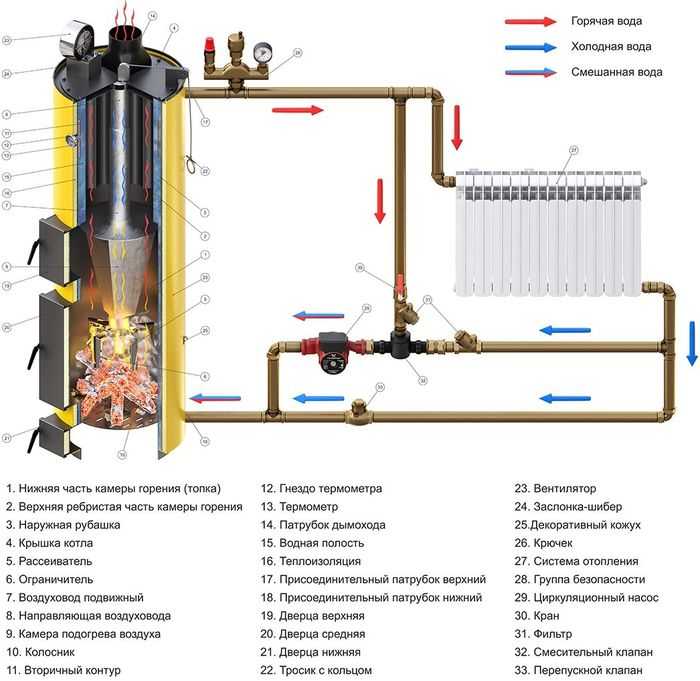

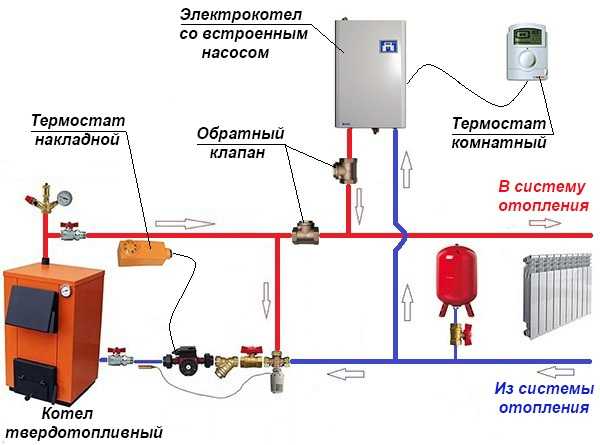

Требования к системе отопления для подключения котла

Для корректной работы твердотопливного котла необходимо обеспечить соответствие системы отопления техническим нормам и рекомендациям производителя.

• Объем системы должен соответствовать расчетному теплоносителю котла. Минимальный объем расширительного бака – не менее 6% от общего объема воды в системе.
• Диаметр труб должен обеспечивать рабочий расход теплоносителя без чрезмерного гидравлического сопротивления. Для подающих и обратных линий рекомендуется использовать трубы диаметром не менее 25 мм.
• В систему обязательна установка циркуляционного насоса с регулируемой производительностью, способного поддерживать постоянный поток независимо от изменения давления в котле.
• Наличие аварийного сбросного клапана давления с настройкой в диапазоне 1,5–2 бар для предотвращения повышения давления выше допустимого уровня.
• Установка теплоизоляции на все трубопроводы для снижения теплопотерь и предотвращения конденсации на холодных участках.
• Система должна включать обратный клапан и воздухоотводчики на высших точках контура для удаления воздуха и предотвращения обратного тока.
• Рекомендуется монтаж байпаса с регулирующим клапаном для возможности работы котла в режиме малого расхода теплоносителя и поддержания температуры обратной линии не ниже 55°С.
• Температура теплоносителя на подаче не должна превышать 90°С, а на обратке – поддерживаться не ниже 50°С, чтобы избежать повреждения теплообменника и повысить КПД котла.
• Подключение должно осуществляться с соблюдением норм безопасности: заземление оборудования, установка датчиков температуры и давления, обеспечение доступа для технического обслуживания.

Несоблюдение этих требований может привести к снижению эффективности, поломкам котла и риску аварийных ситуаций.

Выбор и установка теплоносителя для котла

Оптимальный теплоноситель для твердотопливного котла – вода с добавлением антикоррозийных и противоморозных присадок. Использование незамерзающих жидкостей, например, пропиленгликоля, оправдано в системах с риском замерзания при отключении отопления. Концентрация антифриза не должна превышать 30-40% для сохранения теплообмена и предотвращения повреждений оборудования.

Жёсткость воды влияет на образование накипи в теплообменнике. Рекомендуется использовать фильтрованную или деминерализованную воду с общей жёсткостью не выше 7 мг-экв/л. Это продлит срок службы котла и повысит КПД системы.

Для установки теплоносителя необходим расширительный бак с мембраной, рассчитанный на рабочее давление системы. Его объём должен составлять 5-10% от общего объёма теплоносителя. Правильное подключение бака и размещение запорной арматуры обеспечит стабильное давление и предотвратит гидроудары.

Заполнение системы производится через специальные клапаны или наполнительные краны с одновременным удалением воздуха через автоматические или ручные воздухоотводчики. Наличие циркуляционного насоса с регулируемой производительностью гарантирует равномерное распределение тепла по контуру.

Перед запуском котла рекомендуется провести гидравлические испытания системы с давлением на 20-30% выше рабочего для выявления протечек и дефектов в трубопроводах. Регулярный контроль качества теплоносителя, включая измерение pH и концентрации ингибиторов, позволит избежать коррозии и отложений.

Особенности монтажа и крепления котла к стене или полу

При установке твердотопливного котла необходимо учитывать его вес, вибрации и тепловое расширение. Для крепления к стене выбирайте несущие конструкции из бетона или кирпича с прочностью не ниже М150. Используйте анкерные болты диаметром не менее 12 мм с глубиной анкеровки не менее 70 мм.

Котлы мощностью до 30 кВт обычно монтируют на прочные металлические кронштейны с толщиной металла от 4 мм. Для моделей свыше 30 кВт крепление к стене не рекомендуется – предпочтительнее монтаж на пол с использованием фундамента или усиленной платформы.

Пол под котел должен быть ровным, негорючим и выдерживать нагрузку не менее 150 кг/м². При монтаже на пол обязательно устанавливайте виброизоляционные прокладки толщиной 5–10 мм для снижения передачи вибраций на основание.

Все крепежные элементы должны быть из нержавеющей стали или с антикоррозийным покрытием, чтобы избежать разрушения при воздействии конденсата и высоких температур. Между стеной и корпусом котла оставьте зазор не менее 5 см для обеспечения циркуляции воздуха и предотвращения перегрева стенового покрытия.

Проверяйте вертикальность установки с помощью уровня и фиксируйте котел строго по инструкции производителя. Нарушение геометрии крепления может привести к деформации корпуса и снижению эффективности работы оборудования.

Подключение котла к системе электропитания и автоматики

Твердотопливный котел требует стабильного электропитания с напряжением 220 В и частотой 50 Гц. Для подключения необходимо выделить отдельную линию от распределительного щита с автоматом защиты 16 А, оснащённым УЗО с током утечки не более 30 мА. Используйте кабель с медными жилами сечением не менее 2,5 мм², выполненный по ПУНП или ВВГ.

Обязательное условие – заземление котла через отдельный контур с сопротивлением не выше 4 Ом. Заземляющий провод подключается к клеммной колодке, обозначенной символом заземления на корпусе устройства.

Автоматизация работы обеспечивается контроллерами, регулирующими подачу воздуха и циркуляцию теплоносителя. Для подключения блока автоматики применяйте экранированный кабель с сечением 0,75-1 мм², обеспечивающий защиту от помех. Разъемы подключения должны строго соответствовать техническому паспорту котла.

Управление температурой реализуется через встроенные датчики температуры и термостаты, подключаемые к автоматическому блоку управления. Подключение датчиков требует использования экранированных проводов с правильной полярностью, чтобы избежать некорректных показаний и ложных срабатываний.

Обязательно соблюдайте требования по минимальному расстоянию между силовыми и сигнальными проводами – не менее 15 см, чтобы предотвратить электромагнитные наводки. Все соединения должны быть надёжно зафиксированы в клеммных колодках и проверены на отсутствие окисления и механических повреждений.

При эксплуатации рекомендуется регулярная проверка состояния автоматов и исправности цепей заземления не реже одного раза в год, а также обновление программного обеспечения блока автоматики, если это предусмотрено производителем.

Проверка герметичности и запуск котла в работу

Перед запуском твердотопливного котла необходимо провести тщательную проверку всех соединений и системы на предмет утечек. Нарушение герметичности приводит к снижению эффективности работы и может вызвать аварийные ситуации.

1. Проверка герметичности трубопроводов и соединений:
   • Осмотрите все места соединений: резьбовые, фланцевые, компрессионные. Убедитесь, что уплотнители и прокладки установлены корректно.
   • Используйте манометр для контроля давления в системе. Давление должно соответствовать рекомендациям производителя (обычно 1,5–2 бар для закрытых систем).
   • Для выявления микротрещин и подтеков применяйте мыльный раствор или специальные индикаторы утечек.
2. Заполнение системы и удаление воздуха:
   • Заполните контур отопления водой через специальный клапан, контролируя уровень давления.
   • Откройте воздухоотводчики на радиаторах и верхних точках системы для выпуска воздушных пробок.
   • Повторите процесс, если давление падает после первичной заправки.
3. Проверка дымохода и вентиляции:
   • Убедитесь в отсутствии засоров и правильном монтаже дымохода, соблюдайте уклон не менее 3° в сторону выхода дыма.
   • Проверьте тягу с помощью специального анемометра или зажжённой спички, пламя которой должно наклоняться в сторону дымохода.
   • Вентиляционные каналы не должны иметь повреждений и должны обеспечивать приток воздуха в камеру сгорания.
4. Первый запуск котла:
   • Используйте сухое топливо с влажностью не выше 20% для равномерного розжига и предотвращения копоти.
   • Заложите небольшое количество топлива и розжигайте зажигая сверху вниз для уменьшения дыма.
   • Наблюдайте за температурой воды на выходе – первые 20–30 минут она должна постепенно повышаться до заданной температуры (обычно 60–70°C).
   • Контролируйте работу автоматических датчиков и насосов, при необходимости отрегулируйте настройки по инструкции производителя.

После успешного запуска рекомендуется провести повторную проверку герметичности и давления через 2–3 часа работы системы, чтобы исключить возможные скрытые утечки.

Техническое обслуживание и безопасность эксплуатации котла

Регулярное техническое обслуживание твердотопливного котла необходимо проводить не реже одного раза в сезон до начала отопительного периода и по завершении эксплуатации. Важно очищать топку и зольник от золы и сажи после каждого дня работы, чтобы поддерживать эффективность горения и избежать образования тяговых препятствий.

Проверка дымохода – обязательный элемент обслуживания. Дымоход необходимо чистить минимум два раза в год, используя специализированные ерши, чтобы предотвратить засорение и возможное возгорание сажи. Обратите внимание на герметичность стыков и отсутствие трещин в конструкции.

Контроль давления и температуры выполняется ежедневно. Оптимальное рабочее давление в системе отопления твердотопливного котла – 1,5–2 бар. При снижении давления ниже 1,2 бар требуется дозаправка водой. Температура в теплообменнике не должна превышать 85 °C для предотвращения деформации и преждевременного износа элементов.

Безопасность эксплуатации требует установки и регулярной проверки автоматических систем контроля тяги и предохранительных клапанов. Клапаны должны сбрасывать давление при достижении 3 бар, предотвращая риск взрыва. Не допускается перекрытие вентиляционных каналов в котельной, а помещение должно иметь естественную или принудительную вентиляцию с объемом не менее 3 м³ на 1 кВт мощности котла.

Запрещено использовать влажное или низкокачественное топливо – это снижает КПД и увеличивает риск образования угарного газа. Рекомендуется периодически проверять дымовые газы с помощью газоанализатора: содержание CO не должно превышать 50 ppm для безопасности и эффективного сжигания.

Все работы по ремонту и замене узлов котла должны выполнять квалифицированные специалисты с применением оригинальных комплектующих. Нарушение рекомендаций производителя приводит к аннулированию гарантии и повышает риск аварийных ситуаций.

Вопрос-ответ:

Какие основные этапы включает установка твердотопливного котла в частном доме?

Установка твердотопливного котла начинается с выбора подходящего места для монтажа — обычно это отдельное помещение или котельная с хорошей вентиляцией. Далее проводится подготовка основания и подвод коммуникаций: вода, дымоход и электропитание. После этого монтируется сам котел, подключается к системе отопления и проверяется герметичность всех соединений. Завершающий этап — настройка и первый запуск, чтобы убедиться, что оборудование работает стабильно и безопасно.

Как правильно выбрать твердотопливный котел для дома с учетом площади и потребностей в тепле?

Выбор котла зависит от площади дома и его тепловых потерь, которые рассчитываются с учетом утепления стен, окон и высоты потолков. Обычно для дома площадью 100 кв. м нужен котел мощностью около 10-15 кВт. Также учитывают тип топлива — дрова, уголь или пеллеты — и периодичность загрузки. Если дом используется постоянно, лучше выбрать котел с большей емкостью топки, чтобы реже загружать топливо.

Какие требования предъявляются к дымоходу при установке твердотопливного котла?

Дымоход должен быть выполнен из материалов, устойчивых к высоким температурам и конденсату, например, из нержавеющей стали или керамики. Важно обеспечить достаточную тягу — минимальная высота дымохода обычно не менее 4-5 метров от котла. Также требуется правильный диаметр трубы, соответствующий параметрам котла. Все соединения нужно герметично закрепить, чтобы избежать утечек дыма в помещение.

Какие меры безопасности следует соблюдать при эксплуатации твердотопливного котла в жилом доме?

В первую очередь необходимо обеспечить хорошую вентиляцию котельной для подачи свежего воздуха и вывода продуктов горения. Регулярно проверять состояние дымохода и очищать его от сажи. Следует использовать только рекомендованные виды топлива и не перегружать топку. Нельзя оставлять работающий котел без присмотра длительное время. Рекомендуется устанавливать датчики угарного газа и тепловые предохранители для предотвращения аварийных ситуаций.
