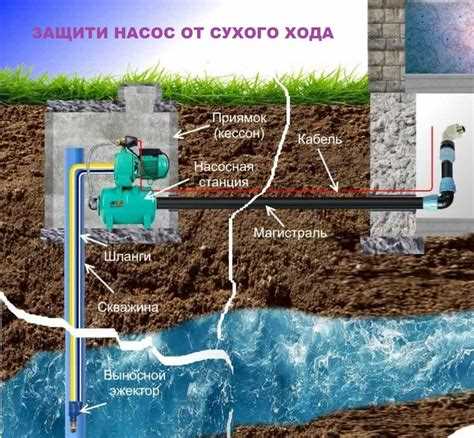

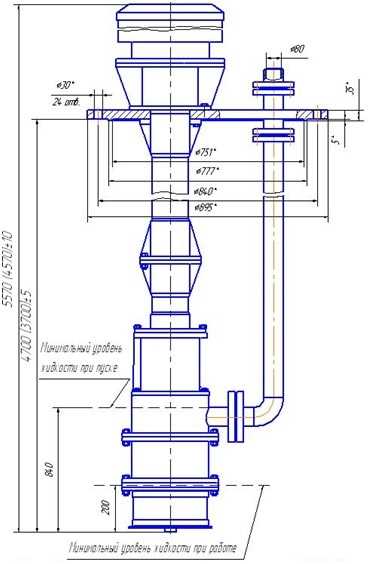

Как защитить насосную станцию от сухого хода

Работа насосной станции без подачи воды ведет к быстрому износу оборудования и выходу его из строя. Основной риск – перегрев рабочего колеса и сухой ход насоса, что вызывает повреждение уплотнений и подшипников. Для предотвращения таких ситуаций используются системы контроля уровня воды и автоматического отключения.

Оптимальным решением считается установка датчиков давления и сухого хода, которые реагируют на отсутствие жидкости в системе и мгновенно останавливают насос. Рекомендуется применять датчики с высокой чувствительностью и надежностью, способные работать в условиях повышенной влажности и пыли.

Регулярное техническое обслуживание и проверка защитных элементов повышают срок службы оборудования. Настройка аварийных сигналов и резервных отключателей гарантирует своевременное выявление и устранение критических ситуаций, снижая риск дорогостоящего ремонта и простоя.

Причины и последствия работы насосной станции всухую

Причины: Недостаточный уровень воды в резервуаре или скважине, закрытые или заблокированные всасывающие клапаны, неисправность датчиков уровня, ошибки в системе автоматического управления. Частая причина – отключение подачи воды без отключения насоса, что происходит при нарушениях водоснабжения или при сбоях в системе контроля.

Последствия: Работа насоса без жидкости ведёт к перегреву корпуса и рабочей камеры, так как вода выполняет функцию охлаждения и смазки. Это приводит к ускоренному износу уплотнительных элементов и подшипников, деформации рабочего колеса и корпуса насоса. В результате снижается КПД оборудования, увеличивается потребление электроэнергии и риск полной поломки, требующей дорогостоящего ремонта или замены.

Рекомендации: Установка датчиков сухого хода и аварийных реле, подключённых к системе управления. Регулярная проверка уровней воды и состояния всасывающих труб. Использование систем аварийного отключения при падении давления или отсутствии подачи воды. Обязательна профилактическая диагностика насосного оборудования после каждой работы в режиме сухого хода для выявления скрытых повреждений.

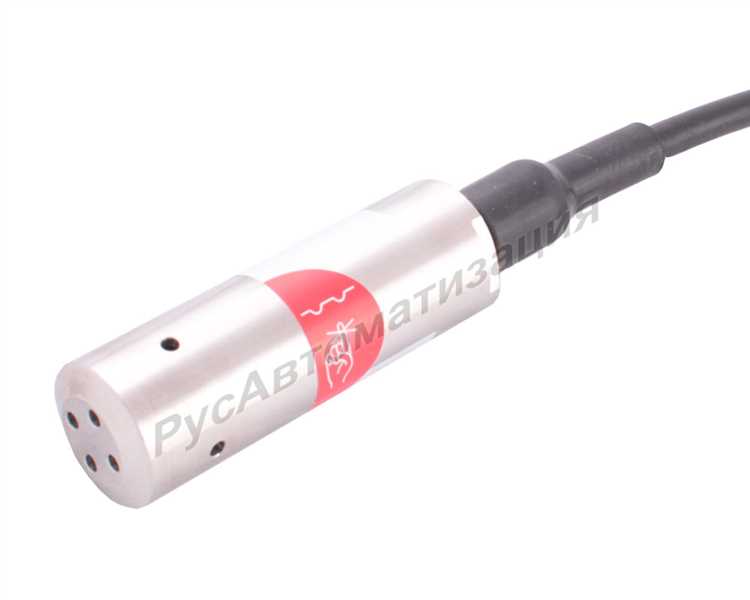

Выбор датчиков уровня для контроля наличия воды

Емкостные датчики подходят для контроля уровня в резервуарах с чистой и слабозагрязненной водой. Они не имеют движущихся частей и обеспечивают высокую точность срабатывания при уровне от нескольких сантиметров. Рабочий диапазон температур – от -20°С до +70°С, а напряжение питания обычно 10–30 В постоянного тока.

Поплавковые датчики отличаются простотой и надежностью. Их лучше применять в условиях с наличием взвешенных частиц и умеренной агрессивности среды. Они обеспечивают дискретный сигнал при достижении заданного уровня и выдерживают давление до 1 МПа. Для насосных станций с периодической подачей воды подходят модели с герметичной конструкцией и магнитной системой срабатывания.

Ультразвуковые уровнемеры рекомендуются для бесконтактного измерения, особенно если требуется исключить контакт с агрессивной средой или взвешенными частицами. Они обеспечивают точность измерения ±1–2 мм и дальность до 6 метров. К минусам относится высокая стоимость и необходимость прямой видимости между датчиком и поверхностью воды.

При выборе стоит учитывать быстроту реакции на падение уровня. Оптимально, если датчик срабатывает при снижении уровня ниже 10–15 см, что позволяет своевременно отключить насос и избежать перегрева. Следует также оценить совместимость с системой управления, наличие выходных сигналов (релейный, 4–20 мА, цифровой), и возможность интеграции с автоматикой.

Для повышения надежности рекомендуется комбинировать несколько типов датчиков: например, емкостный для точного контроля уровня и поплавковый для аварийного отключения. Это обеспечит двойной уровень защиты и минимизирует риски работы насоса без воды.

Установка реле сухого хода и особенности подключения

Реле сухого хода предназначено для автоматического отключения насосной станции при отсутствии воды, что предотвращает повреждение рабочего колеса и перегрев двигателя. Установка начинается с выбора места на напорной трубе или всасывающем патрубке, где датчик реле сможет контролировать уровень жидкости. Оптимально размещать датчик в зоне постоянного наличия воды, избегая воздушных пробок и пузырей.

Подключение реле осуществляется к управляющему контуру насоса через контакты с сухим разрывом. Для корректной работы необходимо соблюдать полярность и использовать провод с сечением, соответствующим рекомендациям производителя – обычно от 0,75 до 1,5 мм². Контроллер реле должен быть заземлён для исключения помех и обеспечения безопасности.

Питание реле обычно осуществляется от сети 220 В или 12/24 В постоянного тока, в зависимости от модели. Перед монтажом требуется проверить совместимость с электросхемой насосной станции и наличие защитных устройств, таких как автоматические выключатели или предохранители. Запрещено подключать реле напрямую к силовой линии без промежуточного контактора, чтобы избежать перегрузок и пробоев.

После монтажа реле сухого хода обязательно проводят тестирование. Насос запускают при заполненном водяном контуре и имитируют работу в условиях отсутствия воды, чтобы проверить мгновенное отключение оборудования. Регулярная проверка контактных соединений и состояния датчика гарантирует долгосрочную надёжность защиты.

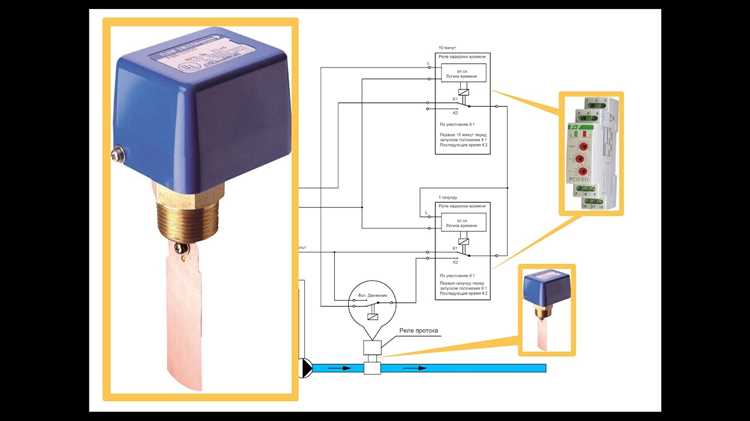

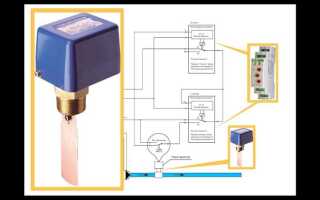

Автоматизация отключения насоса при отсутствии воды

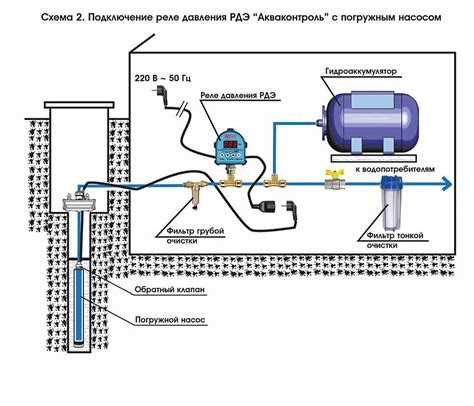

Автоматизация предусматривает подключение реле в цепь управления контактора или пускателя насоса. При снижении давления ниже заданного порога (обычно 0,1–0,2 бар) или при отсутствии контакта с жидкостью, реле размыкает управляющую цепь, разрывая питание мотора. Это снижает риск перегрева и механических повреждений.

Для повышения точности отключения рекомендуется использовать реле с возможностью настройки гистерезиса, что исключает ложные срабатывания при колебаниях давления. Совместное использование датчиков уровня и давления обеспечивает двойную защиту и повышает надёжность системы.

Систему автоматизации нужно дополнить аварийной сигнализацией, которая уведомляет оператора о срабатывании защиты. Для интеграции в комплексные системы управления используют контроллеры с возможностью программирования параметров отключения и мониторинга состояния насоса в режиме реального времени.

Монтаж и пуско-наладочные работы требуют проверки правильности подключения и функционального тестирования с имитацией отсутствия воды. Регулярное техническое обслуживание и калибровка датчиков обязательны для поддержания эффективности автоматической защиты.

Применение защиты от перегрева при сухом ходе

Защита от перегрева при сухом ходе необходима для предотвращения выхода из строя электродвигателя насоса из-за перегрева, вызванного отсутствием жидкости для охлаждения. Основные методы защиты включают использование температурных датчиков и термореле, интегрируемых в систему управления.

• Температурные датчики (термисторы или термопары) устанавливаются на корпусе двигателя или в обмотках. При достижении температуры, превышающей допустимый порог (обычно 120–140 °C), срабатывает отключение питания.
• Термореле подключаются в цепь управления насосом и контролируют температуру автоматически. Они обеспечивают размыкание цепи при перегреве и возвращают её в рабочее состояние только после снижения температуры до безопасного уровня.
• Реле тепловой защиты с регулируемым порогом отключения позволяют адаптировать систему под конкретные характеристики насоса и условия эксплуатации.

Рекомендуется использовать комбинированные системы, совмещающие защиту от сухого хода и перегрева, чтобы обеспечить многократный уровень безопасности. Например, реле сухого хода отключает насос при отсутствии воды, а температурное реле – при недостаточном охлаждении мотора.

1. Монтаж датчиков проводится с обязательным соблюдением инструкции производителя для точного измерения температуры.
2. Подключение термореле осуществляется через контакторы или пускатели с учётом электромагнитной совместимости.
3. Периодическое тестирование и калибровка защиты исключают ложные срабатывания и снижают риск аварийных ситуаций.

Наличие защиты от перегрева при сухом ходе продлевает срок службы насосной станции и снижает затраты на ремонт, минимизируя простой оборудования и риск серьёзных повреждений.

Обзор популярных моделей защитных устройств для насосных станций

Выбор защитного устройства зависит от типа насоса, условий эксплуатации и требований к автоматизации. Рассмотрим основные модели, которые доказали свою эффективность при защите от работы без воды.

• Реле сухого хода ДЖИЛЕКС РС-1 – простое и надёжное устройство с электродным датчиком уровня. Работает при напряжении 220 В, отключает насос при падении уровня воды ниже критического. Подходит для бытовых станций с глубиной всасывания до 8 метров.

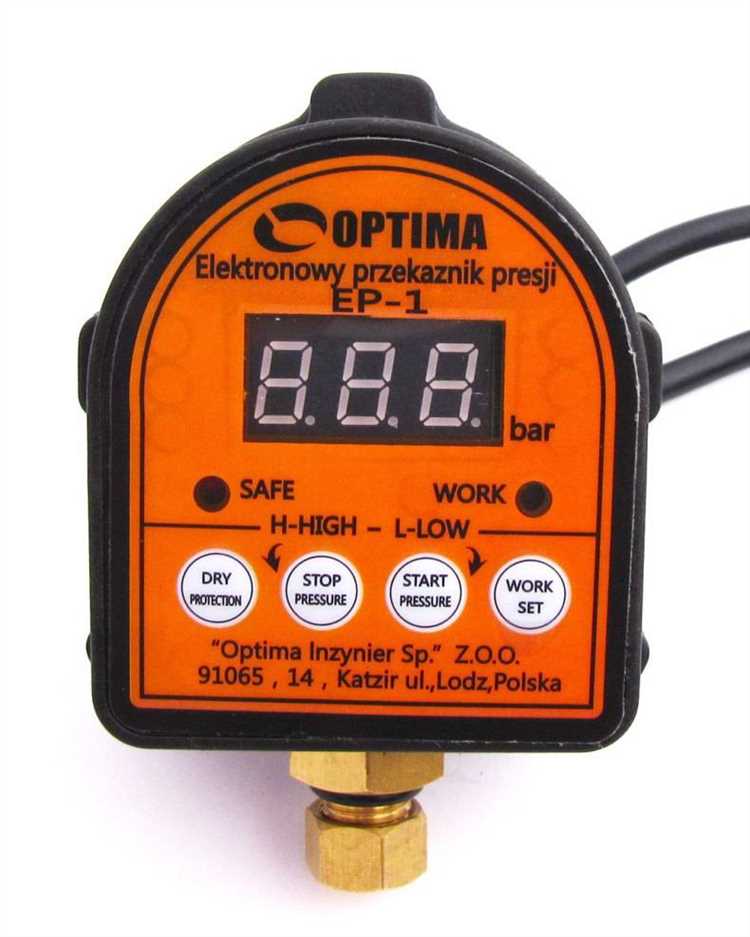

• Реле давления HYDROPAK DP-15 – комбинированное устройство, контролирующее давление и сухой ход. Позволяет настраивать пороги срабатывания в диапазоне 0,1–6 бар. Устанавливается в систему с автоматическим запуском и остановкой насоса.
• Тепловое реле РТ-90 – применяется для защиты от перегрева двигателя. Имеет настраиваемый диапазон срабатывания 70–140 °C и контакты с размыканием для подключения в цепь управления.
• Реле сухого хода Grundfos CU 301 – электронное устройство с сенсорами уровня и температурной защитой. Поддерживает работу насосов с частотой 50–60 Гц, интегрируется с контроллерами Grundfos для расширенного мониторинга.

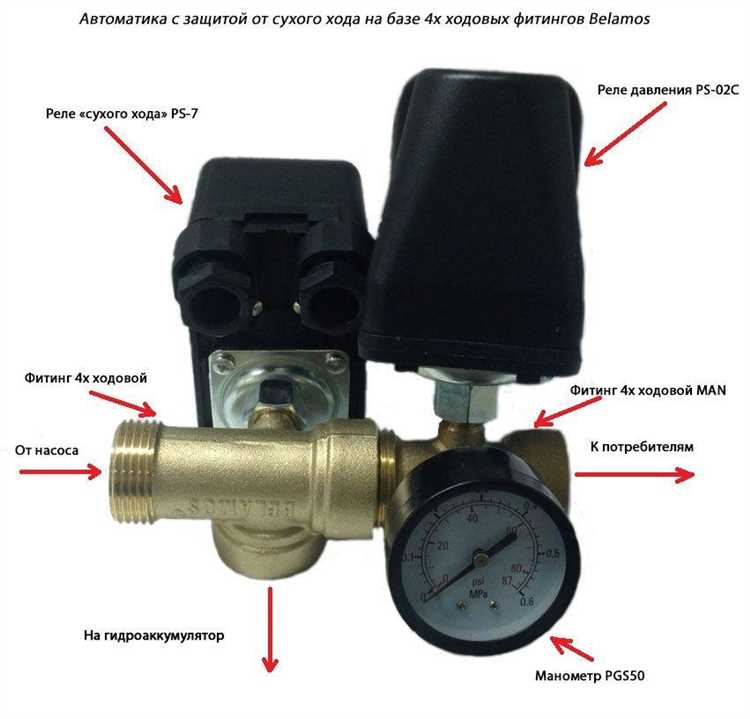

• Автоматика для насосов Aquario APF-1 – комплект с реле сухого хода, манометром и термореле. Имеет встроенную защиту от гидроударов и настройку задержки на отключение, что снижает износ оборудования.

Рекомендации по выбору:

1. Учитывать тип насоса (поверхностный, погружной) и рабочее давление.
2. Выбирать устройства с возможностью настройки порогов срабатывания под конкретные условия.
3. Предпочитать модели с встроенной тепловой защитой для комплексной безопасности.
4. Обращать внимание на совместимость с электросхемой и требования к питанию.
5. Проводить регулярное тестирование и техническое обслуживание выбранного оборудования.

Интеграция этих устройств в систему управления насосной станцией существенно снижает риск аварий и продлевает срок службы оборудования.

Регулярное техническое обслуживание для предотвращения работы всухую

Техническое обслуживание насосной станции должно включать проверку состояния и функциональности защитных устройств от сухого хода. Рекомендуется проводить осмотр не реже одного раза в три месяца, включая визуальный контроль реле сухого хода, датчиков давления и температуры.

Следует проверять герметичность и чистоту датчиков, так как загрязнения или отложения снижают чувствительность и могут вызвать ложные срабатывания. Для электродных датчиков необходимо очищать электроды от коррозии и налёта, а также проверять отсутствие механических повреждений кабелей.

Обязательна проверка правильности электрических соединений: контроль плотности контактов, отсутствие окисления и повреждений изоляции. Неплотные или ослабленные контакты увеличивают риск перебоев в работе защиты.

Тестирование работы защиты проводят путём имитации условий сухого хода – отключения подачи воды или снижения давления ниже заданного порога. Насос должен отключаться мгновенно без задержек.

Регулярная калибровка и настройка порогов срабатывания реле поддерживают точность контроля, особенно при изменении параметров системы или эксплуатации в сложных условиях.

Важна своевременная замена изношенных компонентов: датчиков, реле и коммутационной аппаратуры. Использование оригинальных запчастей от производителя сохраняет надёжность защиты.

Ведение журнала технического обслуживания с фиксированием результатов проверок и проведённых работ помогает выявлять тенденции износа и планировать профилактические меры.

Практические рекомендации по проверке системы защиты

Проверка системы защиты от работы насоса без воды должна проводиться в строгом соответствии с техническими параметрами оборудования. Для начала отключите подачу воды и контролируйте реакцию реле сухого хода – насос должен отключиться в течение 1–3 секунд.

При проверке датчиков давления фиксируйте значения на манометре и сравнивайте их с настройками срабатывания реле. Если давление не достигает порога отключения, защитное устройство должно сработать без задержек.

Проверяйте электрические контакты на предмет нагрева и коррозии, используйте мультиметр для измерения сопротивления цепи и целостности изоляции. Показатели выше нормы указывают на необходимость обслуживания или замены элементов.

Проводите функциональный тест тепловой защиты, создавая искусственное нагревание мотора (например, коротким запуском без воды) под контролем температуры. Защитное реле должно отключить питание при достижении установленного порога.

Рекомендуется вести протокол проверки с указанием даты, результатов тестов и выявленных неисправностей. Это позволит своевременно обнаружить отклонения и избежать аварийных ситуаций.

Проверку системы следует выполнять не реже одного раза в квартал и после каждого ремонта или замены комплектующих. При обнаружении сбоев или несоответствий сразу заменяйте повреждённые элементы.

Используйте только оригинальные или рекомендованные производителем компоненты для замены, чтобы сохранить точность и надёжность защиты.

Вопрос-ответ:

Как правильно выбрать реле сухого хода для насосной станции?

Выбор реле сухого хода зависит от типа насоса, рабочего давления и условий эксплуатации. Для поверхностных насосов с небольшой глубиной всасывания подойдут электродные реле с длиной датчиков до 8 метров. Важно учитывать рабочее напряжение (обычно 220 В) и совместимость с системой управления. Реле должно иметь возможность настройки порогов срабатывания для точного отключения насоса при отсутствии воды. Если насос используется в сложных условиях, рекомендуется выбирать модели с дополнительной температурной защитой и сигнализацией о срабатывании.

Какие признаки указывают на неисправность системы защиты от сухого хода?

Основные признаки неисправности включают задержку или отсутствие отключения насоса при снижении уровня воды, частые ложные срабатывания и нестабильную работу устройства. Может наблюдаться коррозия или загрязнение датчиков, а также ослабление контактов в электрических соединениях. Если при тестировании система не реагирует на имитацию сухого хода, это указывает на сбой в работе реле или датчиков. Для устранения проблемы нужно провести очистку, проверку контактов и при необходимости заменить изношенные компоненты.

Можно ли установить защиту от сухого хода самостоятельно без привлечения специалистов?

Установка реле сухого хода и других защитных элементов требует базовых знаний в электротехнике и понимания схемы подключения насосной станции. Некорректное подключение может привести к поломке оборудования или нарушению работы защиты. Если у пользователя есть опыт работы с электрическими цепями, он может выполнить монтаж самостоятельно, строго следуя инструкции производителя. В противном случае рекомендуется обратиться к квалифицированным специалистам для проведения правильного подключения и настройки системы, что обеспечит надёжную защиту насоса.

Как часто нужно проверять и обслуживать защитные устройства на насосной станции?

Проверка состояния защиты должна проводиться не реже одного раза в три месяца. В ходе осмотра важно очищать датчики от загрязнений, контролировать качество электрических соединений и тестировать срабатывание реле в условиях имитации отсутствия воды. Также необходимо следить за настройками порогов срабатывания и проводить их калибровку при изменении параметров системы. Регулярное техническое обслуживание помогает своевременно выявлять неисправности и предотвращает работу насоса всухую.

Как защитить насос от перегрева при работе без воды, если реле сухого хода не установлено?

Если отсутствует реле сухого хода, рекомендуется использовать температурные датчики или термореле, которые контролируют нагрев электродвигателя. При достижении критической температуры эти устройства отключают питание насоса. Для повышения эффективности защиты можно дополнить систему аварийной сигнализацией и установить автоматические выключатели с тепловой защитой. Такая мера снизит риск повреждения насоса, однако не исключает полностью опасность работы без воды, поэтому установка реле сухого хода остаётся предпочтительной.
