Медные трубы, применяемые в системах кондиционирования, должны соответствовать стандарту EN 12735-1 и иметь толщину стенки не менее 0,8 мм. Для обеспечения герметичности соединений используется твердый припой с содержанием серебра от 15%, который способен выдерживать рабочее давление до 40 бар и температуру до 120 °C.
Подготовка труб к пайке включает механическую очистку до металлического блеска и обезжиривание. Зазор между трубами на стыке должен составлять 0,05–0,15 мм для правильного капиллярного эффекта. Использование кислотных флюсов запрещено, поскольку они вызывают внутреннюю коррозию и засорение капиллярных трубок.
Пайка проводится при одновременной продувке внутренней полости труб азотом со скоростью 5–8 л/мин. Это предотвращает образование окислов и углеродистых отложений, которые могут нарушить работу системы. Температура нагрева соединения контролируется и не должна превышать 750 °C, чтобы избежать повреждения меди.
После пайки швы проходят проверку на герметичность под давлением не ниже 30 бар, а система вакуумируется до остаточного давления ниже 200 микрон. Только при соблюдении этих условий обеспечивается долговечность и безопасность эксплуатации кондиционера.
Выбор типа медной трубы и подготовка к пайке

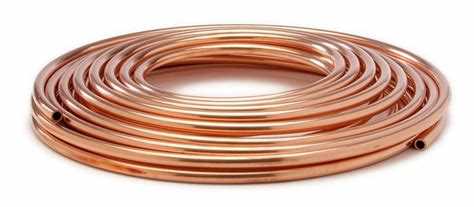

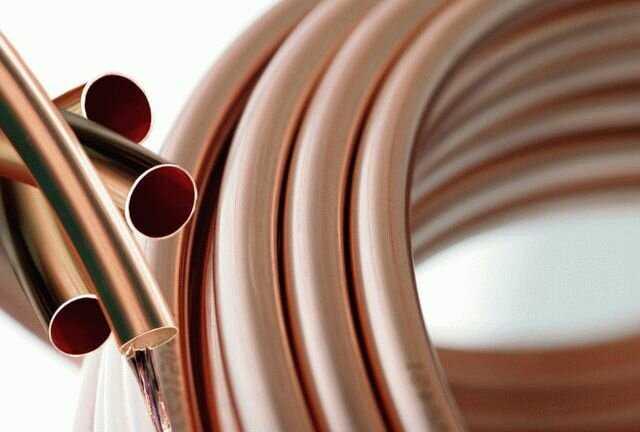

Для систем кондиционирования рекомендуется использовать медные трубы марки М1 с толщиной стенки не менее 0,8 мм. Оптимальный внешний диаметр – от 6 до 18 мм, соответствующий стандарту ASTM B75 или ГОСТ 617-90. Трубы должны быть мягкими (мягкий медный сплав), без дефектов и трещин.
- Отрезка: применять труборез с роликовым механизмом для ровного и без заусенцев среза.
- Фаска: обязательно снимать фаску под углом 45° глубиной 0,5–1 мм для улучшения капиллярного эффекта при пайке.
- Очистка: удалять окислы и загрязнения металлической щеткой или наждачной бумагой зернистостью 120–240, добиваясь блестящей поверхности меди.
- Обезжиривание: обрабатывать ацетоном или спиртом, исключая следы масла и пыли.
- Флюс: наносить ровным слоем на внутреннюю поверхность фитинга и наружную поверхность трубы, использовать флюс на основе хлористого цинка для надежного соединения.
Трубы с цельным профилем и равномерной толщиной стенки обеспечивают стабильность при нагреве и минимизируют риск трещин и протечек.
Очистка и обезжиривание соединяемых поверхностей
Перед пайкой медных труб необходимо удалить окалину, грязь и жир с контактных поверхностей. Это обеспечивает надежное сцепление припоя с металлом и предотвращает образование холодных пайок.
Для очистки используют металлическую щетку из латуни или мелкозернистую наждачную бумагу с зерном от 120 до 240. Поверхность должна стать матовой и свободной от следов окислов и загрязнений.
Обезжиривание выполняется с помощью специальных растворителей на основе спиртов или ацетона. Перед нанесением растворителя трубы протирают безворсовой салфеткой. Обработку проводят в хорошо проветриваемом помещении, избегая попадания влаги.
Для максимальной эффективности обезжиривания рекомендуется использовать чистый ацетон или изопропиловый спирт не ниже 99% чистоты. Средство наносится тонким слоем и высушивается за 1-2 минуты.
Важно не касаться очищенных поверхностей руками, чтобы избежать повторного загрязнения кожным жиром. При необходимости повторную очистку проводят перед самой пайкой.
Выбор припоя и флюса для холодильного контура
Для пайки медных труб в холодильных контурах используется твердый припой на основе меди с добавлением серебра 2–5%. Серебро повышает прочность и устойчивость шва к вибрациям и термонагрузкам. Рабочая температура плавления припоя должна находиться в диапазоне 600–700°C, чтобы исключить деформацию труб.
Припои с содержанием серебра 2–3% подходят для бытовых систем, 4–5% – для промышленных и ответственных соединений. Следует выбирать припой с минимальным содержанием фосфора, чтобы избежать хрупкости шва.
Флюсы выбирают на основе хлористого цинка – они эффективно удаляют оксиды меди и обеспечивают хорошее смачивание. Агрессивные кислотные флюсы недопустимы, так как способствуют коррозии и засорению холодильного контура.
Оптимальна пастообразная или гелеобразная форма флюса, позволяющая равномерно нанести тонкий слой без излишков. Избыток флюса внутри труб снижает надежность системы и может вызвать повреждения при эксплуатации.

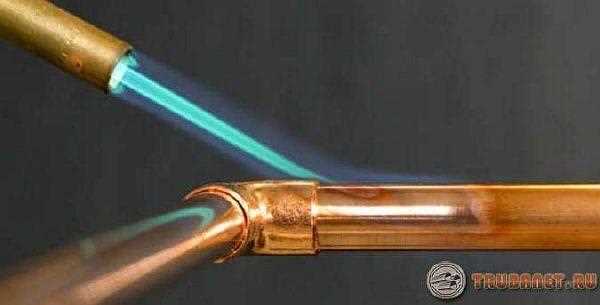

Контроль температуры и пламени при пайке
Температура нагрева медных труб при пайке должна находиться в диапазоне 600–700 °C. При достижении 750 °C начинается образование окалины и ухудшается прочность соединения. Пламя должно быть голубым с чётко выраженной внутренней зоной, минимизируя жёлтые и оранжевые участки, что указывает на правильное соотношение кислорода и газа.
Оптимальная длина пламени – 3–4 см. Его направляют под углом 45° к месту пайки и равномерно перемещают, чтобы избежать перегрева одной точки. Горелки с регулировкой подачи кислорода позволяют контролировать состав пламени и предотвращать прогорание меди.
Для контроля температуры используют контактные пирометры или термокраску с индикаторами от 600 до 700 °C. После равномерного прогрева наносится припой, температура которого плавления около 620 °C. Пламя убирают сразу после расплавления припоя, чтобы исключить повреждение металла и образование микротрещин.
Техника ввода припоя в зазор трубы
Перед пайкой обеспечьте зазор между трубой и фитингом 0,1–0,3 мм. Нагрейте соединение равномерно до 230–260 °C, контролируя цвет меди – он должен быть ярко-красным. Поднесите припой диаметром 1–2 мм к зазору, не касаясь пламени горелки, чтобы расплавление происходило от тепла детали, а не от пламени.
Припой плавится и втягивается в зазор капиллярным эффектом. Следите за равномерным заполнением без избытка, избегая горок и подтеков. После полного заполнения припоя прекратите подачу и уберите горелку, не смещая деталей до остывания.
Используйте активный флюс на основе колофонии, который улучшает смачивание и способствует глубокому проникновению припоя. Чистота поверхностей и своевременное удаление остатков флюса после пайки увеличивают долговечность соединения.
Проверка качества пайки и герметичности соединения
Качество пайки контролируется визуально: шов должен быть гладким, блестящим, без трещин, пустот и подтеков припоя. Диаметр припойного кольца не должен превышать 1,5 раза внешний диаметр трубы. Отсутствие окислов и наплывов свидетельствует о правильной подготовке поверхности и достаточном нагреве.
Для проверки герметичности подают азот или сжатый воздух под давлением 6–10 бар, превышающим рабочее в 1,5 раза. Проводят выдержку под давлением не менее 10 минут. Допустимый перепад давления не должен превышать 0,02 бар. При отсутствии профессионального оборудования поверхность соединения обрабатывают мыльным раствором и наблюдают за образованием пузырьков, указывающих на утечку.
Температура нагрева при пайке не должна превышать 350 °C, чтобы не вызвать повреждения меди и ухудшения структуры шва. После охлаждения проводят повторный осмотр на предмет микротрещин и деформаций. Рекомендуется использовать дефектоскопию ультразвуком при монтаже сложных систем для выявления внутренних дефектов шва.
Вопрос-ответ:
Какие инструменты нужны для правильной пайки медных труб кондиционера?
Для пайки медных труб обычно применяют газовую горелку или паяльную лампу, паяльный флюс, припой с содержанием серебра или меди, а также специальные щетки или металлическую мочалку для очистки труб перед пайкой. Важно использовать термостойкие перчатки и защитные очки для безопасности. Качественные инструменты обеспечивают надежность соединения и уменьшают риск появления протечек.
Почему важно тщательно очищать поверхность медных труб перед пайкой?
Чистота поверхности медных труб перед пайкой оказывает прямое влияние на качество соединения. Окислы, грязь и масло могут препятствовать хорошему сцеплению припоя с металлом, что приводит к слабым швам и протечкам. Для подготовки используют металлические щетки или наждачную бумагу, чтобы удалить загрязнения и добиться блестящей, ровной поверхности. Это гарантирует, что припой хорошо проникнет в стык и обеспечит герметичность.
Какие инструменты и материалы нужны для пайки медных труб при установке кондиционера?
Для пайки потребуются трубогиб, труборез, наждачная бумага или ершик для зачистки, флюс, припой и газовая горелка (обычно ацетиленовая или пропановая). Также рекомендуется использовать очки и перчатки для защиты. Трубы перед пайкой обязательно зачищаются и обезжириваются. Флюс наносится на соединяемые поверхности, после чего они прогреваются горелкой до необходимой температуры и соединяются с помощью припоя.
Как правильно подготовить медные трубы перед пайкой для кондиционера?
Перед пайкой медных труб необходимо тщательно очистить их поверхность от окислов, грязи и жиров. Обычно это делают с помощью специальной щетки или наждачной бумаги, обрабатывая конец трубы и внутреннюю поверхность фитинга. После очистки следует обезжирить места соединения спиртом или ацетоном, чтобы обеспечить хорошее сцепление припоя и трубы. Только после такой подготовки можно приступать к пайке.
Какие ошибки часто допускают при пайке медных труб для кондиционеров и как их избежать?
Частая ошибка — недостаточный нагрев труб и фитингов, из-за чего припой плохо растекается и соединение получается слабым. Также встречается слишком быстрое снятие нагрева после нанесения припоя, что приводит к холодной пайке. Чтобы избежать проблем, нужно равномерно прогревать соединение горелкой, контролировать температуру и наносить припой только при достижении нужной температуры. Не стоит перегревать медь, чтобы не повредить материал и не вызвать образование трещин.
Какие припои и флюсы лучше использовать для пайки медных труб в системах кондиционирования?
Для работы с медными трубами в кондиционерах обычно применяют твердые припои на основе серебра или оловянно-свинцовые припои с температурой плавления от 200 до 300 °C. Важно выбирать припой, совместимый с материалом труб и устойчивый к воздействию хладагента. Флюс необходим для удаления оксидов и улучшения смачиваемости металла при пайке. Лучше использовать флюсы на основе канифоли или кислотные специальные флюсы для медных труб, которые не оставляют коррозионных следов и обеспечивают надежное соединение.
