Разъем наушников в телефоне обычно имеет тип TRS или TRRS с тремя или четырьмя контактами, отвечающими за левый и правый аудиоканалы, общий провод и микрофон. Для корректной пайки важно точно определить назначение каждого провода с помощью мультиметра, чтобы избежать короткого замыкания и потери звука в одном из каналов.
Для работы необходим паяльник с мощностью 15–25 Вт и тонким жалом, припой с канифолью и термоусадочные трубки для изоляции. Провода в кабеле чаще всего покрыты тонкой эмалью – перед пайкой их нужно аккуратно зачистить механическим способом или нагревом с добавлением припоя. Залуживание жил обеспечивает лучшее качество соединения и уменьшает вероятность обрыва при эксплуатации.

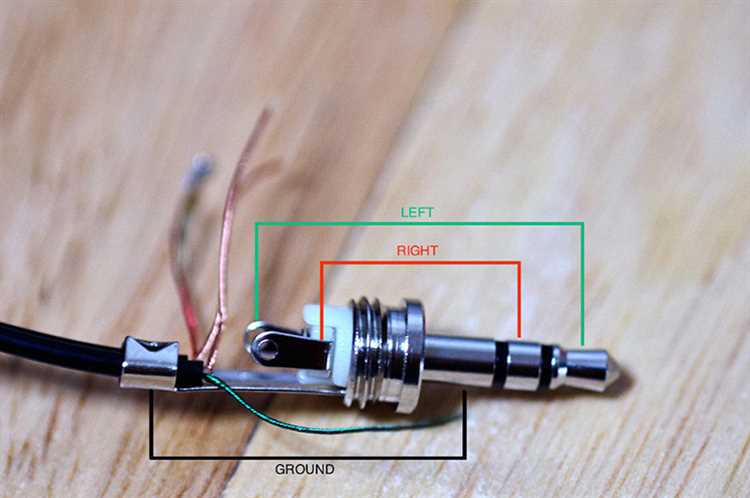

При пайке жилы припаиваются к соответствующим контактам штекера: кончик – левый канал, средний сегмент – правый, основание – общий провод, а четвертый контакт в TRRS – микрофон. После пайки каждое соединение проверяется мультиметром на отсутствие замыканий. Завершающий этап – установка термоусадки для защиты пайки от механических нагрузок и повышения долговечности ремонта.

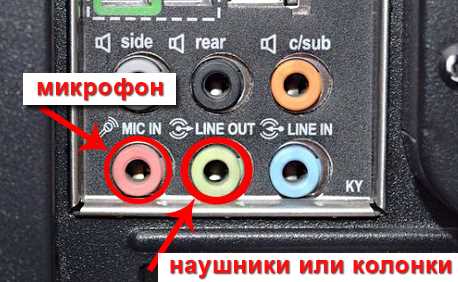

Как определить тип разъема и схему подключения проводов
Для начала необходимо точно установить тип разъема наушников. Наиболее распространены 3,5 мм TRS и TRRS. TRS имеет три контакта: левый канал, правый канал и общий (земля). TRRS дополнительно содержит контакт для микрофона. Убедиться можно визуально: разъем TRRS имеет четыре металлических секции, TRS – три.
Для определения схемы подключения проводов используйте мультиметр в режиме прозвонки. Отмерьте сопротивление между контактами разъема и проводами наушников, чтобы понять, какой провод отвечает за левый, правый канал, землю и микрофон (если есть).
Левый канал обычно маркируется белым или синим проводом, правый – красным, земля – медным или черным. Микрофон в TRRS-разъемах часто зеленый или желтый. Однако эти стандарты не всегда соблюдаются, поэтому измерения мультиметром обязательны.
При подключении к телефону обратите внимание на полярность и заземление. Земля чаще всего самая длинная контактная площадка на разъеме. Для TRRS схемы стандарты могут различаться в зависимости от производителя, поэтому перед пайкой проверьте схемы конкретной модели телефона или используйте распиновку, найденную в технической документации.
Если документация недоступна, воспользуйтесь методом последовательного подключения и проверки звука. Сначала подключите левый и правый каналы, затем землю, после чего добавьте микрофон, проверяя работу на каждом этапе.
Как безопасно удалить старый разъем без повреждения провода
Отключите питание телефона и при возможности извлеките аккумулятор. Используйте паяльник с тонким жалом мощностью 15–25 Вт для точечного нагрева контактов.
Нанесите флюс на паяные соединения для улучшения теплопередачи и предотвращения перегрева. Нагревайте каждое контактное место не дольше 2–3 секунд, чтобы избежать повреждения изоляции провода.

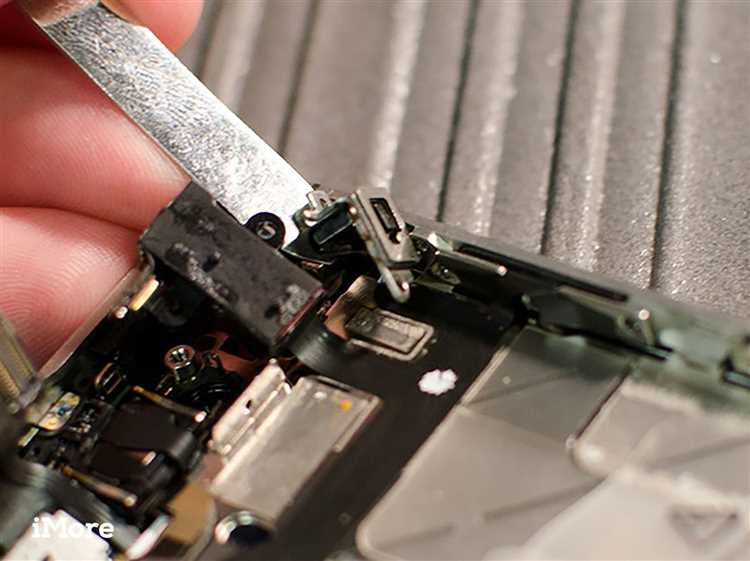

После расплавления припоя аккуратно подденьте разъем пинцетом или пластиковой лопаткой, не дергая провода. Если контакт крепко припаян, примените оплетку для удаления припоя: приложите её к месту пайки и прогрейте паяльником, чтобы впитать припой.
Держите провод у основания во время отделения разъема, чтобы избежать натяжения жил. Избегайте перегибов и резких движений, особенно если провод многожильный и тонкий.
После снятия разъема удалите остатки припоя с помощью флюса и ватного тампона, смоченного изопропиловым спиртом, чтобы подготовить плату для новой пайки.
Как зачистить и подготовить провода для пайки
Перед пайкой важно аккуратно удалить изоляцию с проводов, чтобы не повредить медные жилы. Используйте специализированный стриппер с настройкой под диаметр провода – обычно для наушников это 28-32 AWG (около 0,08–0,32 мм). Зачистите примерно 5-7 мм длины жилы.
Если стриппера нет, аккуратно снимите изоляцию острым лезвием или ножом, вращая провод для равномерного среза. Избегайте глубокого надреза, чтобы не повредить жилу.
После снятия изоляции освободите жилы от скрутки, если они многожильные, и аккуратно сплетите для улучшения контакта.
Удалите остатки лака с поверхности жилы – это улучшит смачивание при пайке. Для этого можно использовать мелкую наждачную бумагу (400-600 grit) или обжечь жилу паяльником, слегка касаясь с припоем.
Не перегревайте провод при зачистке – высокая температура ухудшает проводимость и структуру меди. Проверяйте целостность жилы, чтобы не было обрывов.
Как подобрать и закрепить новый разъем перед пайкой
Перед тем как приступить к пайке разъема наушников, важно правильно выбрать его и надежно закрепить. Неправильно подобранный или плохо закрепленный разъем может привести к неустойчивому соединению и ухудшению качества сигнала.
Подбор разъема
- Тип разъема: убедитесь, что разъем соответствует стандарту вашего устройства. Например, для наушников с 3.5 мм джеком выбирайте именно такой разъем, учитывая количество контактов (обычно 3, 4 или 5).
- Размер разъема: разъем должен быть такого же размера, как и оригинальный, чтобы он подошел к монтажному месту. Некоторые разъемы могут быть слиш
Как правильно залудить провода и контакты разъема
Для залуживания проводов и контактов разъема наушников используйте припой с содержанием олова 60-63%. Начните с подготовки проводов: снимите изоляцию на 3-5 мм, аккуратно, чтобы не повредить медные жилы. Затем обезжирьте оголенные участки с помощью изопропилового спирта.
Нагрейте паяльник до температуры около 350°C. Поднесите его к проводу, чтобы он прогрелся, и затем добавьте припой. Он должен плавно растечься по медному проводнику, образуя ровный слой. Не допускайте излишков припоя, чтобы не создавать короткие замыкания.
Для залуживания контактов разъема нанесите флюс на контактные площадки. Прогрейте их паяльником, затем добавьте припой, равномерно покрывая всю поверхность контакта. Припой должен полностью заполнять контакт, не образуя капель и не затекать на соседние контакты.
<
Как припаять провода к контактам с учетом распиновки
Распиновка TRRS 3,5 мм по стандарту CTIA: Tip – левый канал, Ring1 – правый, Ring2 – земля, Sleeve – микрофон. В OMTP земля и микрофон меняются местами. Ошибки приводят к отсутствию звука или микрофона.
Провода обычно имеют цветовую маркировку: красный – правый, зелёный или синий – левый, медный – земля, белый или чёрный – микрофон. Используйте мультиметр для проверки соответствия каждого провода.
Удалите лак с жил, прогрев их паяльником или пламенем и счищая остатки ножом. Залудите жилы равномерным слоем припоя с флюсом для надежного контакта.
Зафиксируйте разъём. Нанесите припой на контакты. Паяйте тонким жалом при 320–350 °C, не прогревая более 2 секунд, чтобы не повредить изоляцию. Следите, чтобы припой не замкнул соседние контакты.
Проверьте соединения мультиметром, убедившись в отсутствии замыканий и корректной распиновке. Закрепите место пайки термоусадочной трубкой или клеем для защиты от механических повреждений.
Как изолировать соединения и проверить работоспособность
После пайки разъема наушников крайне важно правильно изолировать соединения, чтобы избежать коротких замыканий и повреждения телефона. Для этого используйте качественные изоляционные материалы, такие как термоусадочные трубки или изоленту. Вот как это правильно сделать:
- Термоусадочные трубки: Выберите трубку соответствующего диаметра, которая свободно наденется на каждое соединение, но не будет слишком большой. Нагрейте трубку с помощью фена или зажигалки до тех пор, пока она не сожмется, полностью покрывая оголенные контакты.
- Изолента: Если термоусадочная трубка недоступна, можно использовать изоленту. Обмотайте каждое соединение изоляцией, не допуская попадания вла
Вопрос-ответ:
Какие инструменты понадобятся для пайки разъема наушников к телефону?
Для пайки разъема вам пригодятся паяльник с тонким жалом, припой с флюсом, пинцет, кусачки или нож, изолента или термоусадочная трубка, а также мультиметр для проверки соединений. Если разъём миниджек, возможно, потребуется третья рука или зажим для фиксации детали во время пайки. Важно, чтобы паяльник был достаточно мощным (не менее 25 Вт), но не перегревал контактные площадки.
Как правильно подготовить провода перед пайкой разъема наушников к телефону?
Перед пайкой необходимо аккуратно снять изоляцию с проводов на длину примерно 5 мм, чтобы не повредить жилы. Затем следует скрутить тонкие жилы каждого провода для упрощения пайки и нанесения небольшого количества припоя для улучшения контакта. Важно, чтобы провода были чистыми и обезжиренными — это повысит качество соединения и уменьшит риск окисления.
Какие инструменты и материалы нужны для пайки разъема наушников к телефону?
Для работы понадобятся паяльник с тонким жалом (мощностью около 20-30 Вт), припой с флюсом (лучше использовать бессвинцовый), пинцет для удобства, кусачки и нож для зачистки проводов. Можно также подготовить термоусадочную трубку для изоляции после пайки и спирт или специальные средства для очистки поверхности контактов перед работой.
Какие ошибки чаще всего допускают при пайке разъема наушников и как их избежать?
Одной из распространённых ошибок является перегрев контактов и проводов, что может привести к повреждению пластика или внутренних жил. Чтобы избежать этого, нужно работать быстро и аккуратно, не удерживая паяльник на одном месте долго. Ещё одна ошибка — плохой контакт из-за недостаточного количества припоя или загрязнения поверхности. Также важно правильно определять полярность проводов и не перепутать их при подключении, иначе звук может не работать или будет с шумами. Рекомендуется проверить соединение мультиметром перед окончательной сборкой.
