Перемещение розетки с вертикальной поверхности на мебель требует точного соблюдения техники безопасности и правильного подхода к электромонтажу. Прежде всего, нужно определить тип проводки – скрытая или открытая – и убедиться в отсутствии напряжения в цепи, отключив соответствующий автомат в щитке.
Для переноса розетки на шкаф понадобится удлинитель кабеля нужной длины и подходящая розетка с крепежными элементами. Важно подобрать провод с сечением, соответствующим нагрузке, и обеспечить надежное соединение всех контактов с помощью клемм или пайки.
При монтаже розетки на шкафе учитывайте материалы корпуса – дерево, пластик или металл – и выбирайте способ крепления, не повреждающий мебель и обеспечивающий устойчивость конструкции. Обязательно закрепите провод так, чтобы он не провисал и не подвергался механическим нагрузкам.

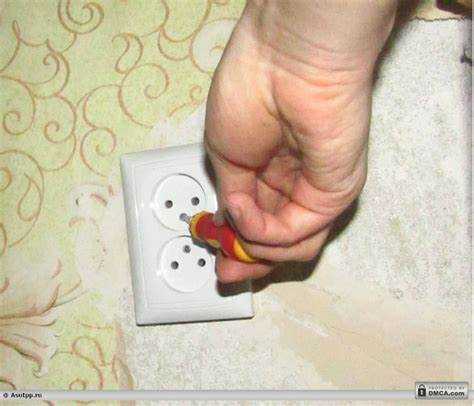

Оценка безопасности и подготовка к переносу розетки
Перед началом работы отключите питание в соответствующем автомате на электрощите. Проверьте отсутствие напряжения в розетке и проводах с помощью тестера или индикаторной отвёртки.
Осмотрите состояние проводки: убедитесь в отсутствии повреждений изоляции, перегревов и коррозии. При признаках износа или сомнениях замените провода на новые с сечением не менее 1,5 мм² для розеток с силой тока до 16 А.
Определите расположение скрытой проводки внутри стены с помощью детектора проводов, чтобы избежать повреждения кабелей при сверлении или демонтаже.
Выберите место для новой розетки на шкафу, учитывая удобство доступа и соблюдение расстояния от металлических элементов не менее 50 мм для предотвращения короткого замыкания.
Подготовьте необходимые инструменты: отвёртки, перфоратор или дрель с подходящей коронкой, изоляционную ленту, клеммники для соединений и защитные очки.
Проверьте, что новая точка подключения находится в пределах допустимой длины провода – не более 3 метров от исходной розетки, чтобы избежать падения напряжения и перегрева.
Перед переносом подготовьте схему подключения с указанием фазного, нулевого и защитного проводников, чтобы сохранить правильное распределение цепи и заземления.
Выбор места для установки розетки на шкафу
Розетка должна располагаться в удобном и безопасном месте с учётом функционала шкафа и требований электробезопасности.
- Высота установки: оптимально разместить розетку на уровне 15–20 см от верхней поверхности шкафа, чтобы обеспечивать удобное подключение устройств и минимизировать натяжение кабеля.
- Расстояние от края: оставляйте минимум 5 см от боковой и задней стенки шкафа, чтобы избежать повреждений и обеспечить доступ для подключения вилки.
- Материал шкафа: убедитесь, что место установки позволяет надежно закрепить розетку, учитывая толщину и прочность поверхности. Для тонких материалов рекомендуется использовать специальные монтажные коробки.
- Вентиляция и теплоотвод: избегайте установки рядом с источниками тепла или вентиляционными отверстиями, чтобы исключить перегрев электроприборов.
- Путь прокладки кабеля: выбирайте позицию, обеспечивающую прямой и защищённый маршрут от стены к розетке, избегая перегибов и контакта с острыми краями.
- Функциональность: учитывайте тип подключаемых устройств и наличие дополнительных элементов (например, полок или дверок), которые могут ограничить доступ к розетке.
- Соответствие нормам: розетка не должна перекрывать механизмы открывания дверей и должна находиться в пределах досягаемости без необходимости переставлять шкаф.

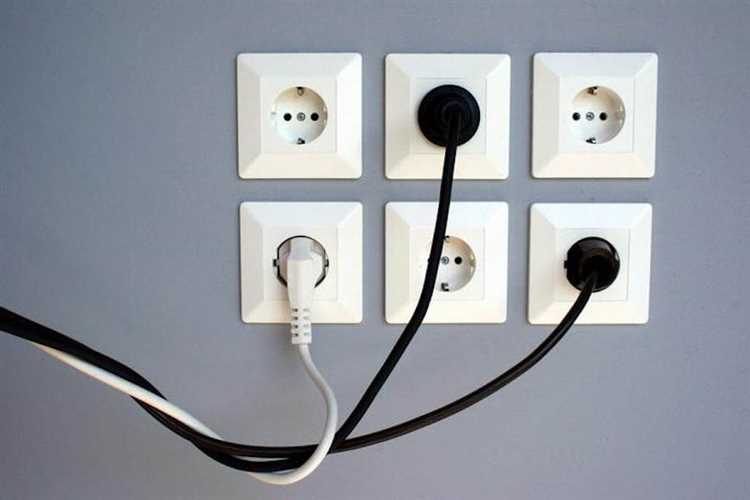

Отключение электропитания и подготовка инструментов
Перед началом работ необходимо отключить питание в распределительном щитке, выключив автоматический выключатель, отвечающий за зону с розеткой. Для проверки отсутствия напряжения используйте индикаторную отвертку или мультиметр. Контроль обязателен даже при выключенном автомате.
Для работы потребуются: отвертки с изолированными ручками (крестовая и плоская), нож для зачистки проводов, кусачки, электрический тестер, а также изолента и соединительные клеммы (WAGO или аналогичные). Если планируется сверлить шкаф, подготовьте дрель с сверлом по металлу или дереву в зависимости от материала.
Инструменты и материалы следует проверить на исправность до начала работы. Наличие изоляции на ручках отверток и тестера должно быть без повреждений. Клеммы должны соответствовать сечению проводов (обычно 1,5–2,5 мм² для розеток).
Расположение инструментов организуйте так, чтобы все необходимые предметы были под рукой, исключая необходимость отвлекаться от работы и снижая риск случайного касания токоведущих частей.

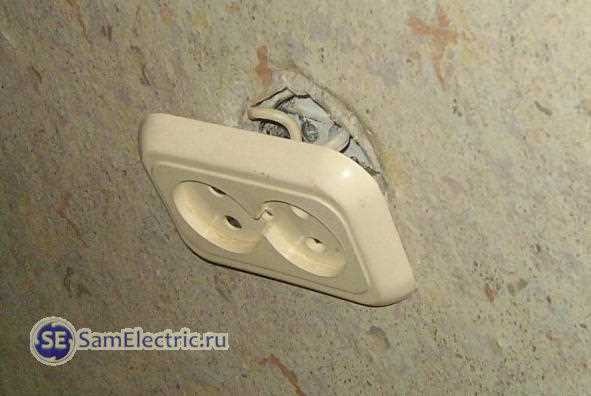

Демонтаж старой розетки и проведение проводки к шкафу
Отключите питание на щитке, проверив отсутствие напряжения индикаторной отвёрткой. Снимите накладку розетки и отверните крепежные винты, удерживающие корпус в монтажной коробке.
Отсоедините провода, запомнив или пометив их расположение и цветовую маркировку. При повреждении изоляции или проводов замените их на новые соответствующего сечения.
Для прокладки кабеля к шкафу используйте кабель с медными жилами, сечением не менее 1,5 мм² для розетки на 16 А. Выберите наиболее короткий и безопасный маршрут, избегая мест с высокой температурой и механическими повреждениями.
Если шкаф из ДСП или другого легковоспламеняющегося материала, применяйте гофротрубу или кабель-канал для защиты проводки.
Прокладывайте кабель вдоль стен или плинтусов, закрепляя с помощью пластиковых клипс через каждые 30-40 см. При прохождении через стены и перегородки используйте специальные втулки, чтобы избежать повреждения изоляции.
На месте установки шкафа сделайте отверстие для кабеля, обеспечив удобный доступ к новой точке подключения. В шкафу установите монтажную коробку для розетки, закрепив её на стенке.
Подведите кабель к коробке, оставив запас длиной около 20 см для удобства подключения. Провода зачистите на 10-12 мм и подсоедините к клеммам розетки, соблюдая цветовую маркировку: фаза – коричневый или красный, ноль – синий, земля – желто-зеленый.
После подключения розетки установите её в монтажную коробку и закрепите. Проверьте качество контактов и отсутствие замыканий с помощью тестера перед включением питания.
Монтаж розетки на шкафу и закрепление проводов
Перед монтажом убедитесь, что шкаф устойчив и способен выдержать вес розетки и кабеля. Для установки розетки подготовьте монтажную коробку, подходящую по размеру и глубине. Крепление коробки на шкафе выполняется с помощью саморезов длиной не менее 25 мм, закрепляемых в заранее просверленные отверстия.
Для защиты кабеля и предотвращения его перегибов используйте гибкие кабель-каналы или пластиковые клипсы, которые крепятся к внутренней стенке шкафа. Расстояние между точками крепления не должно превышать 30 см.
Перед подключением отключите питание на щитке и проверьте отсутствие напряжения с помощью индикаторной отвертки. Кабель зачищают на 10–12 мм, при этом жилы не повреждаются и тщательно обжимаются под винты клемм розетки.
Для надежного контакта провода лучше предварительно лудить или использовать наконечники с изоляцией. Фаза подключается к клемме с маркировкой L, ноль – к N, заземление – к PE или соответствующей клемме с символом заземления.
После подключения розетки аккуратно уложите провода в кабель-канал или закрепите клипсами, избегая натяжения и изломов. Крышка розетки устанавливается без зазоров, обеспечивая плотное прилегание к шкафу.
Заключительный этап – проверка работы розетки мультиметром и визуальный осмотр креплений. Все элементы должны быть надежно зафиксированы и не создавать механического напряжения на кабель.
Проверка работоспособности и подключение электроприборов
После переноса розетки важно проверить качество подключения и безопасность работы. Для этого выполните следующие действия:
- Включите автоматический выключатель в щитке.
- Используйте индикаторную отвёртку или мультиметр, чтобы убедиться в наличии напряжения на новой розетке. Напряжение должно быть 220–230 В.
- Проверьте отсутствие короткого замыкания и правильность подключения фазного, нулевого и заземляющего проводов.
- Подключите электроприбор с заведомо исправным штекером к новой розетке.
- Включите прибор и проверьте его работоспособность: он должен работать стабильно, без перебоев и искрения.
- Если прибор оснащён индикатором мощности, замерьте ток потребления, он должен соответствовать паспортным данным.
- При обнаружении запаха гари, перегрева корпуса или нестабильной работы сразу отключите питание и проверьте соединения.
Для длительной эксплуатации убедитесь, что розетка и проводка соответствуют нагрузке подключаемых устройств, а контакты плотно зафиксированы.
Вопрос-ответ:
Какие инструменты понадобятся для переноса розетки со стены на шкаф?
Для работы понадобятся: отвёртка, индикатор напряжения, перфоратор или дрель с подходящим сверлом, кусачки или нож для снятия изоляции, изолента, гофра или кабель-канал для защиты проводов, крепёжные элементы для розетки и шкаф. Также рекомендуется иметь тестер для проверки отсутствия напряжения перед началом работ.
Можно ли перенести розетку на шкаф без помощи электрика, если я не имею опыта в электрике?
Если нет достаточных знаний и опыта, лучше обратиться к специалисту. Работа с электропроводкой требует аккуратности и понимания правил безопасности, иначе можно получить удар током или создать опасность короткого замыкания. Если всё же решитесь делать самостоятельно, обязательно отключите питание на щитке и тщательно проверьте отсутствие напряжения в проводах.
Как правильно провести кабель от стены к розетке на шкафу, чтобы он не портилась и не мешал?
Лучше всего использовать кабель-канал или гофрорукав, чтобы защитить провод от повреждений и обеспечить аккуратный внешний вид. Кабель прокладывают вдоль стены, фиксируя его с помощью клипс или саморезов. Следует избегать острых углов и натяжения проводов, чтобы они не повредились при движении шкафа или другой мебели.
Как убедиться, что после переноса розетки на шкаф она будет работать безопасно и без перебоев?
После установки розетки нужно проверить правильность подключения проводов и отсутствие оголённых участков. Затем включить питание и проверить работу розетки с помощью электроприбора или тестера. Важно, чтобы не было искрения и перегрева. При малейших сомнениях лучше вызвать электрика для проверки и устранения возможных ошибок.
Сколько времени обычно занимает процесс переноса розетки с учётом всех подготовительных и монтажных работ?
Если есть все необходимые инструменты и материалы, а стены не требуют сложного сверления, перенос розетки занимает от одного до трёх часов. Время зависит от сложности проводки, состояния стен и мебели, а также от уровня подготовки человека, выполняющего работу. Лучше не торопиться, чтобы не допустить ошибок и сделать всё аккуратно.
Как правильно подготовить стену и шкаф перед переносом розетки?
Сначала отключите питание в щитке, чтобы обеспечить безопасность. Затем отметьте новое место для розетки на шкафу, учитывая удобство подключения. На стене аккуратно вырежьте участок, где была розетка, чтобы закрыть отверстие после демонтажа. На шкафу просверлите отверстие для установки розетки, при этом учитывайте толщину материала и расположение внутренних полок. Перед монтажом убедитесь, что проводка достаточной длины и не повреждена. Если проводов не хватает, понадобится их удлинить, используя соединительные клеммы и изоленту.
