Самодельная тележка – полезный помощник в хозяйстве. Её можно использовать для перевозки дров, мешков, строительных материалов и другого груза. Конструкция подбирается в зависимости от предполагаемой нагрузки и условий эксплуатации: гладкий пол, земля, неровная поверхность. В этой инструкции описано, как собрать прочную двухколёсную тележку грузоподъёмностью до 120 кг.

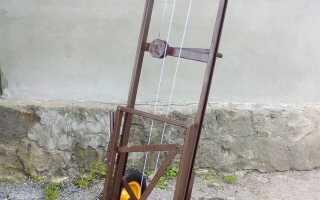

Для каркаса понадобится стальная труба диаметром 25–32 мм. Длина основной рамы – 90 см, ширина – 40 см. Ручки делают из трубы длиной 60–70 см. Основание лучше усиливать поперечинами. Для крепления колёс потребуется ось – металлический прут или шпилька диаметром не менее 20 мм.

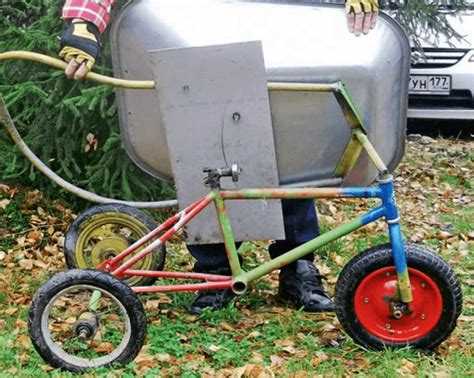

Колёса подбирают от старой садовой тачки, детского велосипеда или покупают новые с подшипниками. Диаметр – от 30 до 40 см, резина – желательно пневматическая, если тележка будет использоваться на неровной поверхности. Для фиксации оси подойдут металлические втулки, закреплённые сваркой или болтами.
Платформа для груза делается из фанеры толщиной 10–12 мм или металлического листа. Её крепят к раме саморезами или сваркой. Чтобы груз не соскальзывал, по краям устанавливаются бортики высотой 5–10 см. Для повышения устойчивости можно приварить опорную стойку между колёсами.
Финишный этап – покраска металлических частей антикоррозийной эмалью. Ручки обматываются лентой или термоусадочной трубкой для удобства. Перед первым использованием проверьте надёжность всех креплений и балансировку конструкции – тележка не должна заваливаться вбок даже с грузом.
Выбор типа тележки и расчет допустимой нагрузки
Тип тележки зависит от условий эксплуатации и характера груза. Основные варианты:

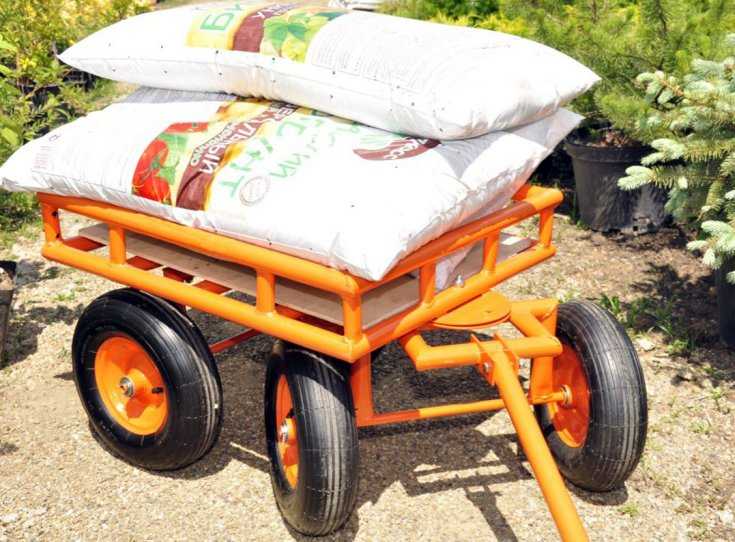

- Платформенная тележка – для перемещения ящиков, стройматериалов, инструмента. Оснащается сплошной платформой и ручкой.

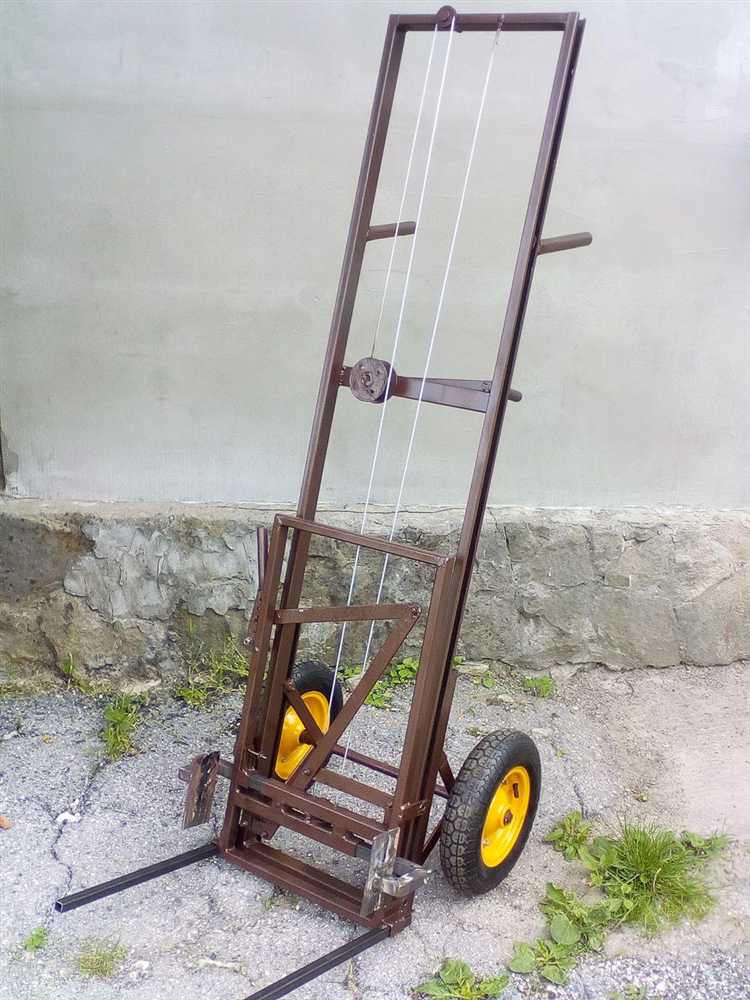

- Ручная двухколёсная тележка – удобна для мешков, канистр, баллонов. Компактная, занимает минимум места.
- Тележка с бортами – подходит для нестабильных грузов, предотвращает их падение при движении.
- Садовая тележка – часто используется для перевозки земли, песка, сена. Имеет наклонную платформу и широкие колёса.
Расчёт допустимой нагрузки начинается с веса самого тяжёлого предполагаемого груза. Добавляется запас не менее 20% для учёта динамических нагрузок и неровностей поверхности.
- Определите максимальный вес груза. Пример: 120 кг.
- Прибавьте 20% запаса: 120 × 1.2 = 144 кг.
- Подберите колёса с суммарной грузоподъёмностью не ниже расчётной. Для четырёхколёсной тележки: 144 ÷ 3 = 48 кг на одно колесо (одна опора – всегда резервная).
Материал рамы выбирается исходя из нагрузки: до 100 кг допустим профиль 25×25 мм, от 150 кг – не менее 40×40 мм. Колёса – резиновые для твёрдых поверхностей, пневматические – для рыхлого или неровного грунта.
Подбор материалов и инструментов для сборки
Перед началом сборки тележки необходимо точно определить нагрузку, которую она будет выдерживать. Это влияет на выбор всех компонентов.
- Профильная труба 25×25 мм или 30×30 мм – для рамы. Толщина стенки – не менее 2 мм. Для грузоподъёмности до 150 кг подойдёт труба 25×25 мм. При большей нагрузке – 30×30 мм.
- Фанера влагостойкая 10–12 мм – для платформы. Лучше использовать берёзовую или ламинированную. Размер зависит от планируемой площади основания.
- Колёса с подшипником – 4 шт. Диаметр от 125 мм. Два колеса – поворотные с тормозом, два – фиксированные. Грузоподъёмность каждого – не менее 50% от общей массы тележки с грузом.
- Метизы: болты М8 или М10, шайбы, гайки с нейлоновым фиксатором. Для крепления платформы к раме – саморезы по дереву 4,2×35 мм.
- Грунт-эмаль по металлу – для защиты рамы от коррозии. Наносить после зачистки и обезжиривания поверхности.
Инструменты, необходимые для работы:
- Углошлифовальная машина (болгарка) с отрезным и зачистным диском – для резки и обработки труб.
- Сварочный аппарат инверторного типа – для соединения элементов рамы. Электроды Ø3 мм.
- Сверлильный шуруповёрт – для сверления отверстий и крепления платформы.
- Сверла по металлу Ø8–10 мм и по дереву Ø4–5 мм.
- Рулетка, угольник, строительный уровень – для точной разметки и контроля геометрии.
- Ключи или головки для затяжки гаек (в зависимости от используемых метизов).
Все материалы должны быть без видимых дефектов. Колёса – с цельнолитым полиуретановым покрытием, не деформированным. Перед началом работ рекомендуется проверить работоспособность электроинструмента и наличие всех комплектующих.
Изготовление и сборка рамы основания
Для изготовления рамы потребуется профильная труба сечением 40×20 мм и 20×20 мм. Длина и ширина рамы зависят от назначения тележки, но для универсального варианта подойдут размеры 800×500 мм.
Отрежьте две заготовки по 800 мм и две по 500 мм из трубы 40×20 мм. Это будут внешние элементы рамы. Углы соединяются стык в стык под прямым углом. Для прочности используйте сварку, обеспечивая провар по всему периметру соединения.
Внутри рамы установите два поперечных усилителя из трубы 20×20 мм, расположенных на равном расстоянии друг от друга. Они обеспечат жёсткость конструкции и предотвратят прогиб при нагрузке. Также закрепите их сваркой.
После сварки зачистите швы болгаркой с лепестковым диском, особенно в местах крепления колёс и стоек. Проверяйте диагонали рамы: они должны быть равны. При отклонении потребуется подкорректировать геометрию до окончательной сварки.
Готовую раму загрунтуйте и покрасьте, чтобы защитить металл от коррозии. Перед нанесением краски обезжирьте поверхность ацетоном или уайт-спиритом.
Установка колес: виды, крепление, высота
Для самодельной тележки подходят два основных типа колес: поворотные и неповоротные. Поворотные облегчают маневрирование, особенно при транспортировке в ограниченном пространстве. Неповоротные обеспечивают устойчивость при прямолинейном движении. Оптимально использовать два поворотных и два неповоротных колеса – эта схема подходит для большинства задач.
Материал колес подбирается в зависимости от условий эксплуатации. Для неровных поверхностей подойдут резиновые или полиуретановые колеса диаметром от 160 мм. Для гладкого пола – пластиковые или полиамидные диаметром 100–125 мм. Вес тележки с грузом должен составлять не более 80% от допустимой нагрузки на четыре колеса, указанной производителем.
Крепление колес осуществляется через монтажные площадки или шпильки. Площадки фиксируются болтами или саморезами через отверстия в основании тележки. Минимальная толщина фанеры или металла в месте крепления – 15 мм. Для шпилечного крепления сверлится отверстие под диаметр шпильки, колесо фиксируется гайкой с шайбой.
Высота колес влияет на общую грузоподъемность, клиренс и удобство погрузки. Колеса до 100 мм удобны для низкой платформы, но хуже преодолевают препятствия. Высота 125–200 мм обеспечивает лучший проезд по порогам и неровностям. При расчете учитывается толщина платформы и зазор между днищем и полом – не менее 30 мм.
Крепление ручки: углы наклона и точки фиксации
Оптимальный угол наклона ручки – от 30 до 45 градусов относительно горизонтальной оси платформы. При наклоне менее 30° снижается удобство транспортировки: приходится прикладывать больше усилий. Угол свыше 45° увеличивает нагрузку на запястья и ухудшает управляемость тележки.
Точки фиксации выбираются в зависимости от длины платформы. При длине до 80 см ручку закрепляют на расстоянии 5–7 см от заднего края. Для моделей от 100 см расстояние увеличивается до 10–12 см. Это обеспечивает стабильность и позволяет распределить нагрузку равномерно.
Материал креплений: для деревянных рам – металлические уголки толщиной от 2 мм; для металлических – сварные петли или болтовые соединения класса прочности не ниже 8.8.
Количество точек крепления: минимум две на каждой стороне ручки. При массе перевозимых грузов более 100 кг – три. Обязательна контргайка или фиксация резьбы с помощью фиксатора резьбы.
Дополнительно: при необходимости складывания ручки используйте шарнирные узлы с фиксатором положения. Они должны выдерживать нагрузку не менее 150 кг на излом и не люфтить при работе.
Покраска, обработка поверхности и защита от влаги
Перед нанесением краски поверхность тележки тщательно очищают от пыли, грязи и старых покрытий. Если используется древесина, шлифуют наждачной бумагой зернистостью 120–150 для удаления заусенцев и создания ровной основы.
Для защиты древесины от влаги применяют грунтовку глубокого проникновения на акриловой или алкидной основе. Грунтовку наносят равномерно кистью или валиком в два слоя с выдержкой 2–4 часа между нанесениями.
При выборе краски стоит ориентироваться на эмали или акриловые составы с антикоррозионными и водоотталкивающими свойствами. Оптимальная толщина слоя – 60–80 мкм. Наносят краску в два-три тонких слоя, каждый следующий после полного высыхания предыдущего.
Для дополнительной защиты металлических деталей перед покраской используют преобразователи ржавчины и антикоррозийные грунтовки. После покраски на поверхность можно нанести прозрачный лак на полиуретановой или акриловой основе – он увеличит стойкость покрытия к механическим повреждениям и влаге.
Особое внимание уделяют стыкам и торцам, так как они наиболее уязвимы. В этих местах наносят дополнительный слой защитного состава или герметика на основе силикона или акрила.
После покраски тележку сушат при комнатной температуре не менее 24 часов, избегая попадания пыли и влаги. Рекомендуется проводить работы при влажности воздуха ниже 70% и температуре от +15 до +25 °C для оптимального отверждения покрытия.
Проверка устойчивости, грузоподъемности и маневренности
После сборки тележки необходимо провести комплексные испытания. Устойчивость проверяется путем равномерного размещения груза на платформе массой до 80% от расчетной максимальной нагрузки. При этом тележка не должна наклоняться более чем на 5 градусов в любую сторону и сохранять равновесие при толчках до 10 Н.
Грузоподъемность определяется пошаговым увеличением веса. Начинают с 50 кг, постепенно добавляя по 10 кг до проектного предела. Каждую ступень выдерживают в течение 5 минут, фиксируя деформации рамы и ход колес. При появлении трещин или деформаций испытание прекращают.
Маневренность оценивают на ровной поверхности с радиусом поворота не более 1,2 метра. Тележка должна плавно и без лишних усилий менять направление. Ролики проверяют на свободный ход, отсутствие заеданий и шума. Допустимый люфт в подшипниках – не более 0,3 мм.
Для повышения надежности рекомендуют проверять фиксирующие механизмы и балансировку после каждой нагрузки. При необходимости регулируют положение колес и усилие крепежей. Повторные тесты проводят после каждой модификации конструкции.
Вопрос-ответ:
Какие материалы понадобятся для изготовления тележки своими руками?
Для создания тележки потребуются доски или фанера для основания и боковых стенок, металлические уголки или крепежи для усиления конструкции, колеса (лучше всего на подшипниках), шурупы и отвертка или шуруповерт, а также инструменты для распиливания и обработки дерева — пила, наждачная бумага. Для более прочной конструкции можно использовать металлические трубы или профили, если планируется перевозка тяжёлых грузов.
Как правильно выбрать колеса для самодельной тележки?
Выбор колёс зависит от условий эксплуатации и веса груза. Для лёгких тележек подойдут пластиковые или резиновые колёса диаметром 100–150 мм. Если предстоит перевозить тяжёлые предметы или использовать тележку на неровной поверхности, лучше выбрать колёса с металлическим основанием и подшипниками, диаметром 150–200 мм. Колёса должны быть прочными и устойчивыми, а также иметь крепления, которые легко установить на раму тележки.
Какие шаги нужно выполнить для сборки каркаса тележки из дерева?
Сначала необходимо распилить доски нужного размера для основания и боковых стенок. Затем собрать каркас, скрепив элементы между собой с помощью шурупов и уголков, чтобы конструкция была жёсткой. Особое внимание уделите углам — их следует усилить металлическими крепежами. После сборки каркаса проверьте его на прочность и ровность, при необходимости подточите или подрежьте части. Далее крепятся колёса и ручка для удобства передвижения.
Как избежать перекоса и шаткости у самодельной тележки?
Чтобы тележка не шаталась и не перекосилась, важно тщательно вымерять и ровно соединять все детали каркаса. Используйте угольник и уровень при сборке, чтобы контролировать прямые углы и ровную плоскость. Дополнительно укрепите конструкцию металлическими уголками и дополнительными ребрами жёсткости. Колёса должны устанавливаться строго параллельно друг другу. Также проверьте качество крепежа — все шурупы и болты должны быть хорошо затянуты.
Можно ли сделать тележку с откидным бортиком и как это реализовать?
Да, сделать тележку с откидным бортиком вполне реально. Для этого один из бортиков крепится на петли, чтобы его можно было откидывать вниз. Важно использовать прочные петли и предусмотреть фиксатор или защёлку, чтобы бортик оставался в поднятом положении во время перевозки груза. Такая конструкция облегчает загрузку и выгрузку, особенно если перевозятся крупногабаритные предметы. Для большей устойчивости можно добавить упор, который будет фиксировать бортик в горизонтальном положении.
Какие материалы лучше всего подходят для изготовления самодельной тележки?
Для создания прочной и долговечной тележки обычно выбирают металл или дерево. Металлический каркас обеспечит надежность и выдержит большие нагрузки, но потребует сварочных навыков и специального инструмента. Дерево проще обрабатывать, с ним справится даже новичок, но оно менее устойчиво к влаге и может со временем деформироваться. Также важны колёса — чаще всего используют колёса с подшипниками, которые облегчают движение и уменьшают износ. Выбор материалов зависит от предполагаемой нагрузки и условий эксплуатации.
