Кабель-канал при установке кондиционера выполняет не только эстетическую функцию, скрывая провода и трубки, но и защищает трассу от механических повреждений, УФ-излучения и влаги. Неправильно подобранный короб может привести к нарушению работы системы и дополнительным затратам на переделку монтажа.

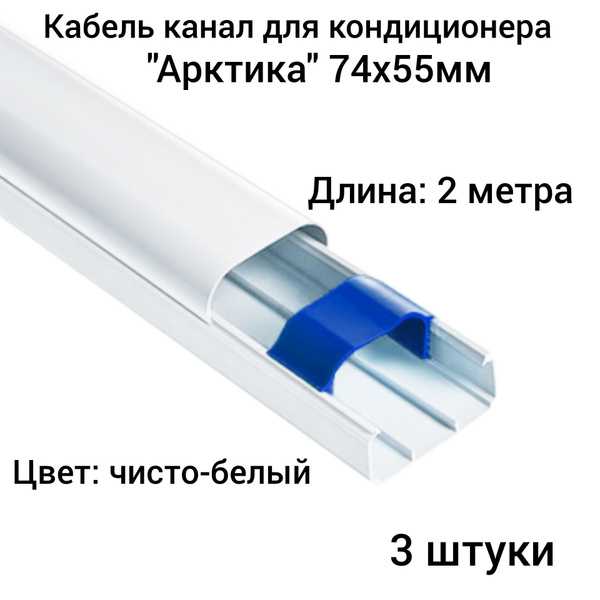

Для бытовых сплит-систем с типичной трассой диаметром до 60 мм подойдут кабель-каналы шириной 60×60 мм или 70×50 мм. Если трасса дополнительно включает дренаж, силовой кабель и термоизоляцию, лучше выбрать канал с запасом – 80×60 мм. Стандартная длина одного сегмента – 2 метра, при необходимости они соединяются с помощью муфт и поворотов.
Материал кабель-канала имеет значение: ПВХ устойчив к ультрафиолету и используется для наружных работ, но при низких температурах становится хрупким. Для улицы лучше использовать кабель-каналы из ударопрочного ABS-пластика или металла с порошковым покрытием. Внутри помещений можно применять обычный ПВХ, главное – следить за классом горючести: не ниже Г1 по ГОСТ 30244-94.
Цвет и форма кабель-канала должны соответствовать интерьеру или фасаду. Чаще всего используются белые или бежевые модели, но производители предлагают решения с окраской «под дерево» и другими декоративными покрытиями. Важно учитывать, что крашеные модели могут терять цвет при воздействии ультрафиолета.
Также стоит обратить внимание на наличие герметичных крышек с замками, особенно при прокладке трассы на улице. Надежная фиксация предотвратит попадание влаги и пыли внутрь. При выборе кабель-канала обязательно проверяйте соответствие размеров трассы и внутренних габаритов канала, чтобы избежать перегибов трубок и повреждения изоляции.
Как выбрать кабель-канал для монтажа кондиционера
Кабель-канал для кондиционера должен обеспечивать надёжную защиту коммуникаций, сохранять внешний вид интерьера и соответствовать условиям эксплуатации. Ниже приведены ключевые критерии выбора.
- Ширина и глубина: Для стандартного бытового кондиционера требуется канал с внутренним размером не менее 60×40 мм. Он должен свободно вмещать дренажную трубку (16 мм), медные трубки (6 и 10 мм в изоляции) и кабель питания.
- Материал: Используется негорючий ПВХ. Важно наличие маркировки «НГ» или «ПВХ самозатухающий». Для улицы – УФ-стойкий вариант, обозначается как UV resistant или со значком солнца.
- Тип конструкции: Предпочтительны цельные короба с защёлкивающейся крышкой, обеспечивающие герметичность. Откидные крышки неудобны при монтаже и менее надёжны на фасаде.
- Цвет: Белый – стандарт для внутренних работ. На фасадах подбирают под цвет стены или окрашивают. Некоторые производители предлагают короба в цвет RAL.
- Производитель: Продукция Legrand, DKC, IEK и Schneider Electric обеспечивает точную геометрию и плотную посадку крышки. Недорогие аналоги могут иметь зазоры и хрупкий пластик.
- Дополнительные элементы: Углы, соединители, торцевые заглушки – обязательны для аккуратного монтажа. Покупайте систему одного бренда, чтобы обеспечить совместимость.
При монтаже на фасаде обязательна герметизация входов кабель-канала силиконовым герметиком. Внутри помещений важно избегать стыков в видимых зонах – прокладку выполняют цельным отрезком.
Как определить подходящий размер кабель-канала для трассы кондиционера
Размер кабель-канала подбирается на основе габаритов трассы: медных трубок, дренажного шланга и электрического кабеля. Чтобы точно определить минимально допустимую ширину и высоту, необходимо суммировать диаметры всех компонентов с учетом допустимого запаса на изгиб и свободное размещение внутри канала.

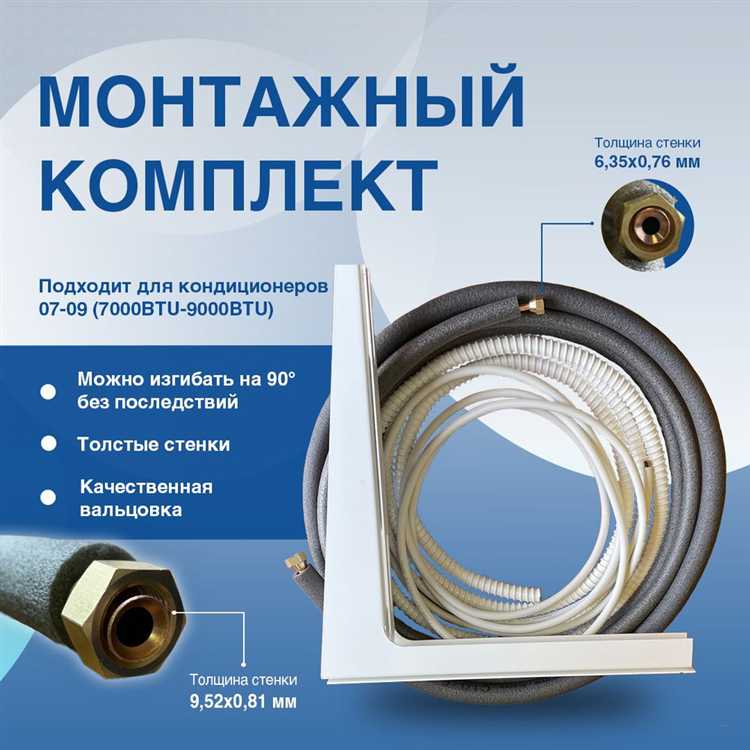

Для бытового кондиционера мощностью до 3,5 кВт чаще всего используются трубы диаметром 6,35 мм (1/4″) и 9,52 мм (3/8″). Внешний диаметр каждой трубы в теплоизоляции составляет около 20–25 мм. Дренажный шланг имеет диаметр 16–20 мм, а силовой кабель – около 8–10 мм.
Суммарный диаметр трассы может достигать 60–70 мм. Минимально допустимый размер канала в этом случае – 60×40 мм, но для удобства монтажа и прокладки с запасом рекомендуется выбирать 70×50 мм или 80×60 мм. Если трасса дополнительно включает контрольный кабель или укладывается с запасом длины, увеличьте размер до 100×60 мм.
Важно учитывать также количество изгибов. Чем больше поворотов, тем выше риск перегиба трубок. В таких случаях необходим дополнительный зазор в кабель-канале. Запас по внутреннему пространству должен составлять минимум 20% от расчётного объёма трассы.
Не используйте слишком узкие каналы: это усложнит монтаж, приведёт к перегибам труб и нарушению теплоизоляции. Подбирайте размер строго по трассе, а не по внешнему виду или наличию в продаже.

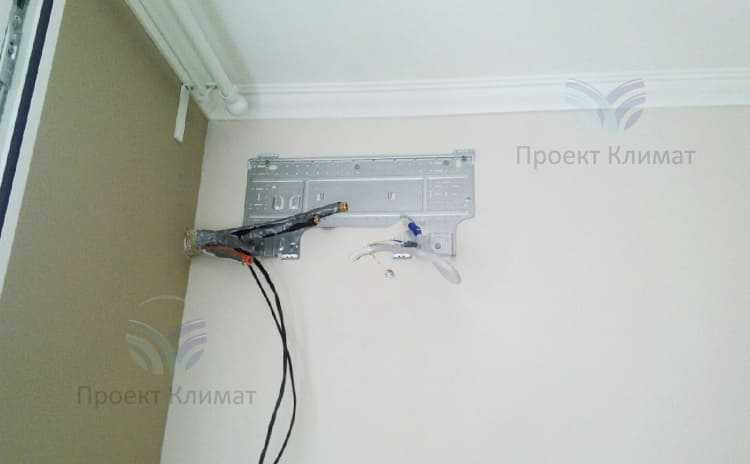

Какие материалы кабель-каналов лучше подходят для уличной и внутренней прокладки
Для уличной прокладки кабель-каналов при монтаже кондиционеров оптимально использовать изделия из ПВХ с добавками, повышающими стойкость к ультрафиолету. Такие каналы сохраняют структуру и цвет под воздействием солнечных лучей. Обратите внимание на маркировку UV resistant – она указывает на наличие защиты от выцветания и растрескивания.
Если трасса проходит в зоне с перепадами температур, выбирайте каналы из ударопрочного полиэтилена или ABS-пластика. Эти материалы сохраняют гибкость и не деформируются при морозах до -40°C. В регионах с повышенной влажностью рекомендуется использовать герметизируемые модели с классом защиты не ниже IP65, чтобы исключить попадание влаги внутрь.
Внутри помещений целесообразно использовать стандартные ПВХ-каналы без дополнительной защиты. Они легко поддаются монтажу, доступны по цене и обеспечивают необходимую жесткость. При необходимости декоративного оформления можно выбрать каналы с ламинированным покрытием под дерево или металл, но важно учитывать их меньшую стойкость к механическим повреждениям.
Для скрытой прокладки за гипсокартоном или в нишах лучше использовать легкие и негорючие каналы с маркировкой НГ (негорючие). Это повышает безопасность системы при перегреве проводки.
Чем отличаются кабель-каналы с разным типом крышки и фиксации
Кабель-каналы для монтажа кондиционеров выпускаются с крышками различной конструкции, каждая из которых влияет на скорость монтажа, удобство обслуживания и степень защиты трассы. Наиболее распространены три типа: защёлкивающаяся крышка, крышка на винтах и скользящая крышка.
Защёлкивающаяся крышка фиксируется боковыми упорами в пазах стенок канала. Преимущество – быстрый монтаж без инструмента. Минус – со временем фиксация ослабевает, особенно при частом открывании или воздействии вибраций от наружного блока. Такие каналы подойдут для трасс внутри помещений, где доступ к проводке требуется редко.
Крышка на винтах обеспечивает жёсткую фиксацию по всей длине. Это оптимальный выбор для наружных монтажей, особенно в ветреных зонах. Защита от влаги и пыли выше. Однако установка занимает больше времени, требуется отвёртка или шуруповёрт, а также точное совмещение отверстий.
Скользящая крышка (вдвигается в направляющие) используется для трасс с высокой эстетикой и где доступ к кабелям минимален. Монтаж требует аккуратности: при неверной геометрии стены направляющая может деформироваться. Такие каналы часто применяют в премиальных интерьерах и при скрытом монтаже трассы под потолком.
Выбирая тип крышки, учитывайте частоту обслуживания трассы, условия эксплуатации (влажность, вибрации, ультрафиолет) и сложность доступа к каналу. Для наружных стен – винтовая фиксация, для внутренних – защёлка, для скрытого монтажа – скользящая крышка.
Как учитывать эстетические требования при выборе цвета и формы кабель-канала
При установке кондиционера важно, чтобы кабель-канал не нарушал интерьер помещения. Цвет и форма канала должны соответствовать отделке стен, потолка и мебели.
Цвет: подбирается в тон поверхности, на которой будет крепиться канал. Для белых стен подойдет классический белый. Для стен с окраской в теплых тонах – бежевые, кремовые или светло-коричневые оттенки. Если стена окрашена в темный цвет или имеет древесную текстуру – используйте каналы с ламинацией под дерево (дуб, венге, орех). В случае отсутствия точного совпадения предпочтение отдается нейтральным цветам с матовой поверхностью, чтобы избежать бликов и контрастов.
Форма: для минимальной заметности используется плоский профиль с закругленными краями. Он визуально сливается со стеной и не создает теней. В узких коридорах и проходных зонах предпочтительнее узкий, вытянутый канал – например, 16×25 мм. В помещениях с высокими потолками вертикальный монтаж требует более широкого канала – 40×60 мм, но с плавными линиями, чтобы не акцентировать внимание на коммуникациях.
Монтаж в углах стен и по стыкам между потолком и стеной позволяет «спрятать» канал в архитектурные линии помещения. Эффект усиливается при совпадении формы кабель-канала с плинтусами или декоративными молдингами.
Нельзя использовать глянцевые или яркие пластиковые каналы – они всегда привлекают внимание и выглядят инородно. Также стоит избегать резких переходов между цветами – если канал пересекает несколько поверхностей с разной отделкой, подбирается компромиссный оттенок или используется декоративная вставка.
На что обратить внимание при выборе кабель-канала для углов и поворотов трассы
При прокладке трассы кондиционера через углы стен и потолков важно выбирать кабель-каналы с подходящей системой соединения. Угловые элементы должны обеспечивать плотное прилегание и скрывать проводку без зазоров. Для этого подойдут каналы с внутренними и внешними уголками заводского исполнения, изготовленными из ударопрочного ПВХ.
Обратите внимание на наличие фиксирующих защёлок или направляющих внутри углового модуля – они предотвращают смещение и обеспечивают стабильное положение трассы при термическом расширении. Угол поворота должен соответствовать конкретному изгибу трассы: 90° для стандартных прямых углов и 45° для диагональных участков. Нельзя использовать прямолинейные каналы на поворотах – это приводит к перегибу трубок и ухудшает дренаж.
Важно учитывать и минимальный радиус изгиба медных трубок кондиционера – он должен соответствовать конфигурации кабель-канала. При слишком малом радиусе изгиба возрастает риск повреждения теплоизоляции и ухудшения работы системы. Рекомендуемый радиус поворота для труб 1/4″ – не менее 25 мм, для труб 3/8″ – не менее 38 мм.
Выбирайте кабель-каналы, в которых предусмотрены специальные угловые адаптеры, совместимые с основными элементами трассы по ширине и глубине. Несоответствие размеров может привести к нарушению герметичности и появлению щелей. При необходимости прокладки трассы в нескольких плоскостях предпочтительнее использовать универсальные соединители с возможностью вращения.
Где и как правильно крепить кабель-канал при установке кондиционера
Монтаж кабель-канала должен обеспечивать прямолинейность трассы, надёжную фиксацию и защиту коммуникаций от механических повреждений и влаги. Неправильное крепление снижает срок службы трассы и затрудняет обслуживание.
- Крепление выполняется на несущие основания: бетон, кирпич, гипсокартон с закладными. На штукатурку, пеноблок или ДСП – только через дюбели с удлинённой распорной частью.
- Оптимальное расстояние между точками крепления – 40–60 см. На поворотах и стыках каналов – обязательно крепление с обеих сторон.
- Для крепления используйте саморезы с пластиковыми дюбелями Ø6 мм. В местах повышенной вибрации – анкерные крепления.
- Начинать монтаж следует от внутреннего блока, строго по предварительно размеченному маршруту. Уклон трассы к наружному блоку – минимум 3° для отвода конденсата.
- Не размещайте канал вблизи отопительных приборов, за натяжными потолками или внутри перегородок без ревизионного доступа.
- В местах возможного доступа детей или животных рекомендуется использовать каналы с крышкой на защёлке или винтовом замке.
- Участки, проходящие снаружи здания, должны иметь герметичный ввод и быть закреплены морозостойкими хомутами с шагом не более 30 см.
После монтажа проверьте, чтобы крышка кабель-канала плотно прилегала по всей длине, а фиксаторы не выступали за пределы профиля. Любые зазоры нужно устранить во избежание проникновения влаги и пыли.
