Электросчетчики делятся на несколько типов в зависимости от способа подключения к электросети. Основные категории – однофазные и трехфазные приборы. Однофазные применяются в жилых домах и небольших объектах с нагрузкой до 7 кВт, тогда как трехфазные рассчитаны на промышленные и коммерческие объекты с мощностью свыше 7 кВт.
Подключение электросчетчика может быть прямым или через трансформаторы тока и напряжения. Прямое подключение используется при токах до 100 А и напряжении 220–380 В. Для более мощных установок применяются счетчики с трансформаторами, которые обеспечивают точность измерений и безопасность оборудования.
При выборе счетчика учитывают не только способ подключения, но и дополнительные параметры: наличие встроенного дисплея, возможность удаленного снятия показаний, класс точности и поддерживаемые протоколы передачи данных. Например, для автоматизированных систем учета подходят модели с интерфейсами Modbus или M-Bus.
Особенности однофазных электросчетчиков с прямым подключением
Однофазные электросчетчики с прямым подключением рассчитаны на токи нагрузки до 60 А, что позволяет использовать их в большинстве жилых и небольших коммерческих объектов. Монтаж таких приборов выполняется непосредственно в цепь потребления без промежуточных трансформаторов тока.
Прямое подключение обеспечивает более простую схему монтажа и снижает затраты на оборудование и установку. Однако важно соблюдать максимально допустимый ток, указанный в технических характеристиках, чтобы избежать перегрузок и повреждения счетчика.
Типичные номинальные напряжения однофазных счетчиков – 220 В или 230 В, частота сети 50 Гц. Точность измерений обычно соответствует классу 1 или 2, что достаточно для бытовых нужд и учета электроэнергии в небольших предприятиях.
При выборе прибора следует учитывать условия эксплуатации: влажность, температура и возможность воздействия пыли или вибраций. Для помещений с нестандартными параметрами рекомендуется использовать модели с повышенной защитой корпуса и устойчивостью к внешним воздействиям.
Для подключения необходимо использовать провода соответствующего сечения, обеспечивающие надежный контакт и снижение потерь энергии. Важно строго соблюдать полярность подключения, особенно при установке счетчиков с электронным механизмом учета, чтобы исключить ошибки измерений.
Однофазные счетчики с прямым подключением не подходят для систем с высокими токами нагрузки или для объектов с несколькими распределительными линиями. В таких случаях рекомендуется выбирать приборы с трансформаторами тока или многофазные модели.
Регулярная проверка состояния контактов и целостности корпуса продлевает срок службы прибора и снижает риск сбоев в учете электроэнергии.
Тонкости подключения трехфазных электросчетчиков через трансформаторы тока
Подключение трехфазных электросчетчиков через трансформаторы тока требует точного соблюдения фазировки и правильного выбора трансформаторов с необходимыми номиналами. Трансформаторы должны соответствовать токам нагрузки и иметь класс точности не ниже 0,5, чтобы обеспечить корректные измерения.
Схема подключения предусматривает использование трех трансформаторов тока, установленных на каждой фазе. Обмотки вторичной цепи трансформаторов подключаются к клеммам счетчика согласно маркировке: X1 и X2. Неправильное чередование фаз и вторичных цепей приводит к ошибкам измерения и может повредить счетчик.
При выборе трансформаторов тока учитывайте коэффициент трансформации. Он определяется отношением номинального первичного тока к вторичному, обычно 5 А. Для точного расчета потребления необходимо учитывать этот коэффициент при обработке показаний.
Необходимо обеспечить надежное заземление цепи вторичной стороны трансформаторов. Это снижает помехи и предотвращает опасность поражения электрическим током при обслуживании. Между вторичной обмоткой и землей не должно быть разрывов.
Для правильной работы счетчика трансформаторы устанавливаются так, чтобы направление первичного тока совпадало с направлением стрелок на трансформаторах и счетчике. Ошибки направления вызывают инверсию показаний.
Кабели вторичной цепи должны иметь минимальную длину и экранирование для уменьшения наведенных помех. Допустимое сопротивление вторичной цепи не должно превышать значения, указанного в технической документации счетчика.
Перед вводом в эксплуатацию рекомендуется проверить все соединения на отсутствие коротких замыканий и обрывов, а также протестировать правильность фазировки с помощью специального оборудования.
Выбор электросчетчика для учета однофазной нагрузки через трансформаторы напряжения
При учете однофазной нагрузки через трансформаторы напряжения необходимо использовать счетчики, поддерживающие подключение по схеме с измерительными трансформаторами. Это важно при наличии высоких уровней напряжения, превышающих номинальные значения стандартных приборов учета.
- Счетчик должен быть рассчитан на подключение через трансформаторы напряжения, с номинальным напряжением на входе 100 В. Это стандартное значение вторичной обмотки трансформатора напряжения.
- Выбирается счетчик с косвенным включением, допускающим диапазон измеряемого напряжения от 57,7 В до 120 В переменного тока.
- Требуется наличие возможности настройки коэффициента трансформации. В противном случае учет будет некорректен.
- Поддержка класса точности не ниже 1.0. Для коммерческого учета – предпочтительно класс 0.5S.
- Счетчик должен иметь соответствие ГОСТ 31818.11 или МЭК 62053-22 для обеспечения совместимости с трансформаторным учетом.
Важно учитывать климатическое исполнение: при установке на открытом воздухе – исполнение УХЛ с расширенным диапазоном температур. Также выбираются модели с защищенными входами по напряжению, выдерживающими броски до 1,2 кВ.
При наличии интерфейсов передачи данных (RS-485, CAN, Ethernet) учитывается поддержка протокола MODBUS или ГОСТ Р МЭК 870-5-102 для дистанционного снятия показаний в автоматизированных системах.
Рекомендуемые производители: НИК, Инкотекс (Меркурий), Энергомера (CE series), ПЗЭМИ (Нева). Перед выбором конкретной модели необходимо согласовать параметры трансформаторов с техническими условиями энергоснабжающей организации.
Преимущества и ограничения электросчетчиков с непосредственным подключением
Электросчетчики с непосредственным подключением рассчитаны на прямое включение в сеть без промежуточных трансформаторов тока. Обычно используются в однофазных или трехфазных сетях напряжением 220/380 В при нагрузке до 100 А.
Преимущества:
Установка и обслуживание не требуют дополнительного оборудования. Это снижает общую стоимость системы учета. Упрощенная схема подключения минимизирует вероятность ошибок при монтаже. В бытовом и малом коммерческом секторе такие счетчики позволяют обходиться без трансформаторов тока и соответствующего щитового оборудования. При номинальном токе до 60 А приборы легко монтируются в стандартные щиты.
Ограничения:
Главное ограничение – предельный ток. При нагрузке свыше 100 А установка становится невозможной. Использование в таких случаях приводит к перегреву и выходу устройства из строя. Также не допускается подключение в высоковольтных или промышленных сетях, где присутствует значительная нагрузка. Еще один недостаток – ограниченные возможности дистанционного съема данных в некоторых моделях, особенно старого образца.
Рекомендации:
Перед установкой важно точно рассчитать максимальный ток нагрузки. Если есть вероятность превышения 80% от номинального тока счетчика – рекомендуется установка с трансформаторным подключением. В условиях нестабильного электропитания следует выбирать модели с повышенной устойчивостью к перенапряжениям. Для учета в многоквартирных домах, частных домах с электроплитами и электрокотлами предпочтительны счетчики с номинальным током не менее 50–60 А.

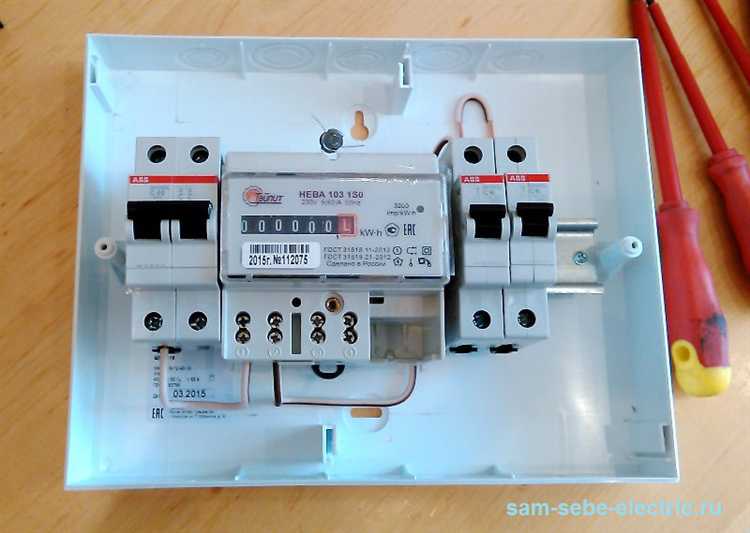

Как правильно подключить электросчетчик в распределительном щите
Перед подключением электросчетчика необходимо обесточить распределительный щит и убедиться в наличии схемы подключения, соответствующей типу прибора. Однофазные счётчики подключаются по двухпроводной схеме: фаза и ноль, трёхфазные – по четырёхпроводной (три фазы и ноль) или трёхпроводной (без нуля, если допускается по паспорту прибора).

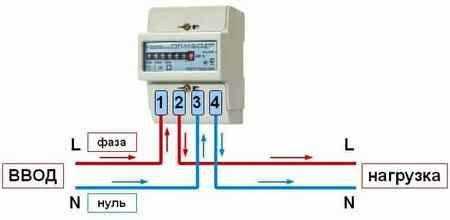

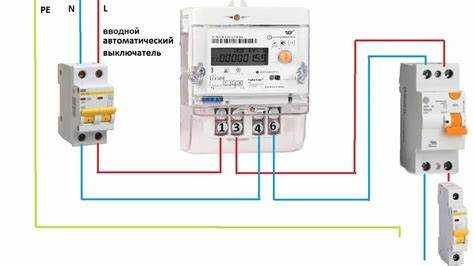

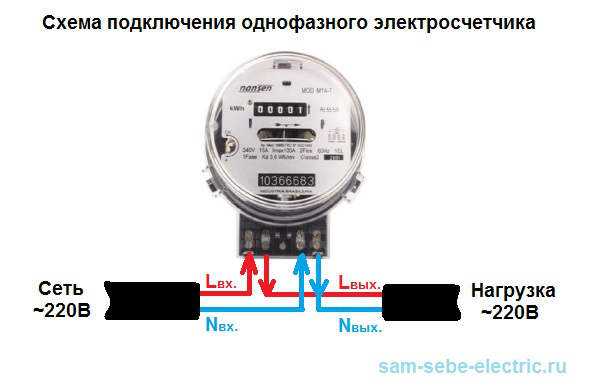

Питающие кабели от ввода подсоединяются к верхним клеммам электросчётчика. Для однофазного счётчика: клемма 1 – фаза вход, клемма 2 – фаза выход; клемма 3 – ноль вход, клемма 4 – ноль выход. Для трёхфазного: клеммы 1, 4, 7 – фазы A, B, C вход, клеммы 2, 5, 8 – фазы A, B, C выход; клеммы 10 и 11 – нулевой провод (вход и выход соответственно).
Сечение кабеля подбирается по расчётной нагрузке. Для однофазной сети при токе до 40 А – провод сечением не менее 6 мм² медный. Для трёхфазной – от 10 мм² при нагрузке до 63 А. Использовать алюминиевую проводку запрещено по ПУЭ при подключении к клеммам современных счётчиков.
Соединения затягиваются с усилием, указанным в паспорте прибора. Контакт должен быть надёжным – ослабление приводит к нагреву и выходу счётчика из строя. После подключения проверяется направление тока: фаза и ноль не должны быть перепутаны. Стрелка на корпусе счётчика (если есть) указывает на правильное направление.
Монтаж производится в соответствии с ГОСТ Р 50571. На каждый счётчик устанавливается отдельный автомат защиты, номинал которого не должен превышать максимально допустимый ток счётчика. Между автоматом и счётчиком запрещено устанавливать розетки, выключатели и прочие нагрузки.

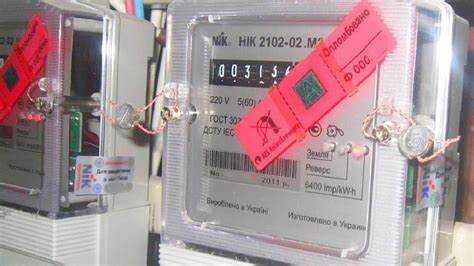

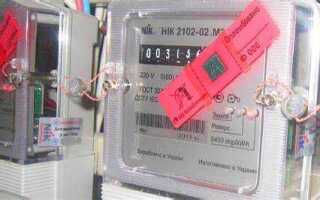

После завершения монтажа проводится контрольное включение с проверкой индикации. Если счётчик работает корректно, корпус пломбируется, клеммная крышка закрывается и также опломбируется представителем энергоснабжающей организации.
Ошибки при монтаже электросчетчиков и их влияние на точность учета
Неправильное подключение токовых цепей – одна из наиболее распространённых ошибок при установке трансформаторных счётчиков. Перепутанные фазы и токовые направления приводят к систематическим искажениям показаний. Например, при обратном включении трансформаторов тока показания могут занижаться на 100%.
Нарушение полярности подключения в однофазных и трёхфазных системах вызывает искажение показаний или их полное отсутствие. Особенно критично это для электронных моделей, чувствительных к направлению тока и фазовому сдвигу.
Неплотный контакт в зажимах ведёт к локальному нагреву, обугливанию изоляции и обрыву цепей. В результате – сбои в измерении и повышенная пожарная опасность. Рекомендуется использовать динамометрическую отвертку для затяжки до рекомендованного момента (обычно 2–3 Н·м).
Использование неподходящего сечения проводников и несоблюдение минимального допустимого тока трансформаторов приводит к существенным погрешностям. Для корректного учёта важно, чтобы нагрузка не была ниже 10% от номинала ТТ.
Отсутствие калибровки трансформаторов тока и неправильный выбор коэффициента трансформации на счётчике нарушает соответствие между реальным и измеренным током. Например, при ТТ 100/5 и вводе коэффициента 150 на счётчике искажения могут достигать десятков процентов.
Размещение счётчика в условиях повышенной влажности или при воздействии вибрации ускоряет деградацию электроники и контактных групп. Не допускается установка в незащищённых щитах на улице без соответствующего класса защиты (не ниже IP54).
Обход трансформаторов тока при подключении – грубая ошибка, ведущая к некорректным показаниям и административной ответственности. Ток должен поступать только через первичную обмотку ТТ, без параллельных подключений.
Рекомендуется после монтажа проводить проверку фазировки, целостности цепей и правильности ввода коэффициентов трансформации с помощью эталонного измерителя.
