Как сделать самосвальный прицеп для минитрактора своими руками

Проект рассчитан на грузоподъёмность 600 кг при массе прицепа в 180 кг. Габариты кузова – 1,8×1,2×0,4 м, стальной лист толщиной 3 мм, профильная труба 60×40 мм для рамы. Такой подбор материалов обеспечивает оптимальный баланс прочности и веса.

Вал подъёма реализован на гидроцилиндре с ходом 300 мм и усилием 5 т. Рекомендуется установить шарнирные соединения на подшипниках 202 («вал-шарнир») для снижения износа. Гидролиния от распределителя минитрактора должна выдерживать давление 16 МПа.

Сварка ведётся электродами типа Э42, межслойный прогрев до 150 °C повышает долговечность швов. Каркас стоит собирать по шаблону, контролируя диагонали – отклонение не более ±5 мм на всю конструкцию.

Время сборки при наличии стандартного набора инструментов (болгарка, сварочник, домкрат) – 2–3 дня. Рекомендуется обработать все поверхности грунтовкой и краской по металлу в два слоя для защиты от коррозии.

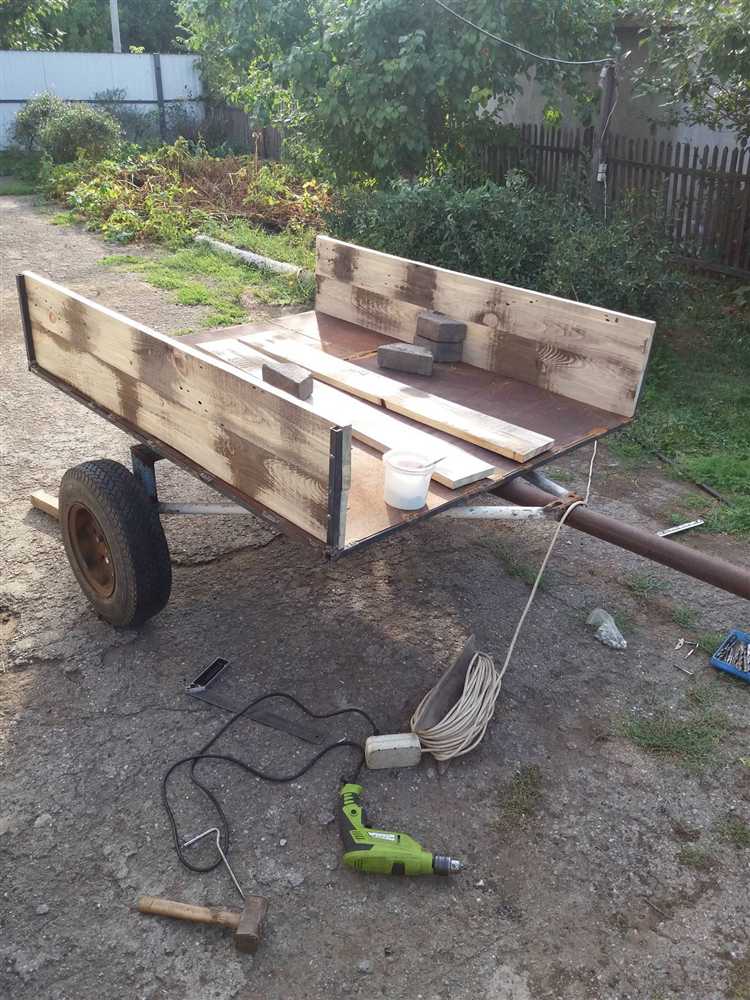

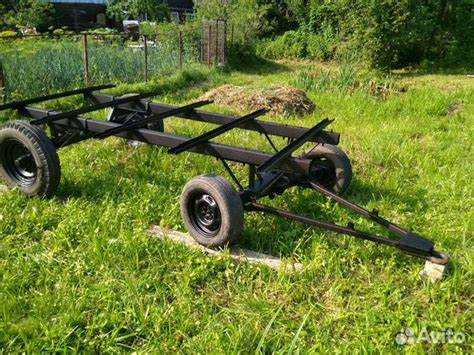

Выбор подходящей рамы и расчет грузоподъемности прицепа

Для рамы используйте профильную трубу 60×40×3 мм из стали S235 (σ_т=235 МПа). Длина боковых лонжеронов – 1,8 м, поперечины – с шагом 300 мм. Это обеспечивает жёсткость при длине кузова до 2 м и ширине до 1,2 м.

Расчёт прогиба при максимальной нагрузке 500 кг (F=4 900 Н) по формуле y=F·L³/(48·E·I), где E≈210 ГПа, I поперечного сечения профиля ≈2,7·10^–6 м⁴, даёт y≈1,5 мм. При допуске до 5 мм этого достаточно.

Грузоподъёмность определяется прочностью лонжеронов и оси: при нагрузке 500 кг на раму расчётное изгибающего напряжение σ= M/W ≤235 МПа, где M=F·L/4≈2 200 Н·м, секционный модуль W≈2,25·10^–5 м³, σ≈98 МПа. Коэффициент запаса прочности 2,4.

Добавьте 20 % запаса (коэф. 1,2) на динамические нагрузки: итоговая расчётная грузоподъёмность рамы и оси должна быть не менее 600 кг. Учитывайте массу самой конструкции (~150 кг) при выборе тягово-сцепного устройства и шин грузоподъёмностью от 300 кг каждая.

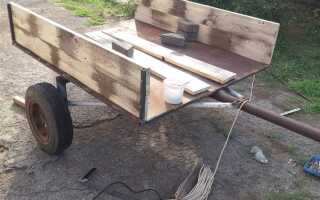

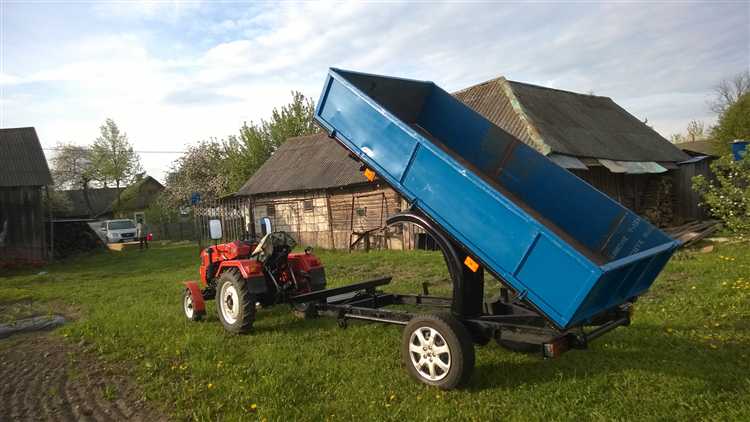

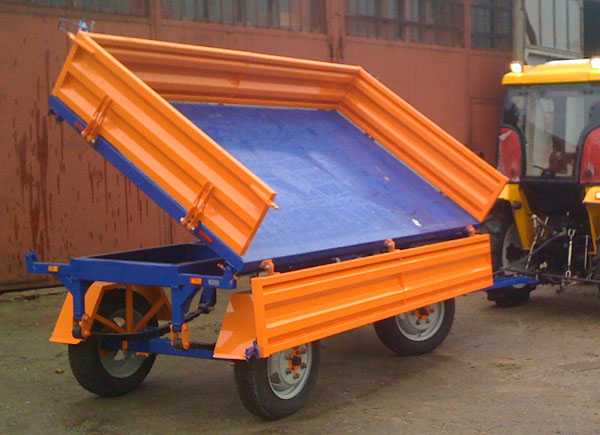

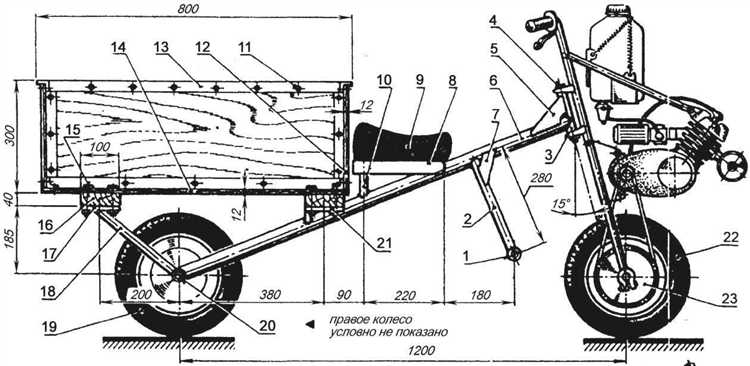

Конструкция механизма опрокидывания кузова: варианты и чертежи

Вариант 1: гидроцилиндр заднего расположения. На раме устанавливают два П-образных кронштейна с втулками Ø28 мм (сталь Ст3). Между ними крепится шток гидроцилиндра ∅50×400 мм при давлении 16 МПа, что обеспечивает усилие до 10 кН и угол подъёма кузова до 50 °. Ось цилиндра смещена назад на 150 мм от центра тяжести пустого кузова.

Вариант 2: центральный шарнир и винтовой домкрат. По чертежу № 02–ТМ предусмотрен шарнир Ø25 мм с бронзовыми втулками 2 мм, опорная база 200×100 мм. Винт М20×1,5 длиной 300 мм с гайкой и рукояткой развивает подъёмный момент до 200 Н·м, достаточный для груза до 300 кг.

Вариант 3: рычажно-тросовая система. Два рычага 300×40×5 мм соединены общим валом Ø30 мм, трос Ø6 мм проходит через блоки с подшипниками 6201, обеспечивая передаточное отношение 4:1. Рычаги приводятся вручную или редукторным приводом с передаточным числом 5:1.

Расчёт момента опрокидывания: M=(G·B)/2, где G – вес кузова и нагрузки, B – ширина рамы. При G=500 кг и B=1,2 м получается M≈2940 Н·м. Запас прочности – не менее 20 %. Выбирайте приводное устройство с моментом не менее 3,5 кН·м.

Типовой чертеж узла A (ось поворота): Ø25 Н7×120 мм, фаска 1×45°, лоток корпуса 250×150 мм. Узел B (крепление цилиндра): фланец 6×M12, шаг отверстий 50 мм. Узел C (трёхгранная опора): уголок 50×50×5 с коробчатым усилителем толщиной 4 мм.

Рекомендации по сборке: сварные швы С25 по ГОСТ 5264-80, антикоррозийная обработка грунтом ЭП-021 и краской ПФ-115, смазка шарниров литолом-24 каждые 50 мото-часов, контроль за износом втулок и тросов. Перед эксплуатацией проверяйте отсутствие заеданий при полном ходе механизма.

Материалы для изготовления кузова: как выбрать и где купить

Алюминиевые сплавы серии 5052 с толщиной 2 мм весом 5 кг/м² подходят для уменьшения общей массы прицепа, но цена выше – около 450 ₽/кг. Рекомендуется использовать заклёпочное либо точечное сваривание с анодированием после сборки для защиты от окисления.

Для уменьшения вибраций и шума можно подклеить к внутренней поверхности кузова виброизоляционные листы из полимерно-битумного композита толщиной 3 мм (примерная цена 250 ₽/м²). Их покупают в строительных гипермаркетах «Леруа Мерлен» и «OBI» или у официальных дилеров «Технониколь».

Изготовление оси и установка колес: что учитывать при сборке

Ось изготавливается из стальной трубы или прутка с диаметром рабочей части не менее 45 мм (σв ≥ 500 МПа). При расчёте учитывайте нагрузку: при массе прицепа 400 кг и динамическом факторе 1,5 осевая нагрузка на каждое колесо ≈ 300 кг.

• Материал: сталь 40Х или 45, термообработка до HRC 30–35 для износо́стойкости.
• Диаметр оси: 45–50 мм (с учётом посадочного места под подшипник 6205 и толщины стенки трубы).
• Длина между фланцами: размер ширины колеи минитрактора плюс зазор 20–30 мм для свободного поворота.
• Подшипники: 2 шт. 6205 (диаметр внутреннего кольца 25 мм, внешнего – 52 мм), смазка – литиевая смазка № 158, интервал обслуживания 100 моточасов.
• Крепление фланцев: болты М12 класс прочности 8.8, момент затяжки 70–80 Н·м.
• Антикоррозийная обработка: фосфатирование или грунт ГФ-021, затем краска ПФ-115.

1. Разметить ось: нанести метки центров подшипников и фланцев, выдержать симметрию ±1 мм.
2. Снять фаски на торцах трубы под углом 30°, глубина фаски 1–2 мм для легкого монтажа подшипников.
3. Запрессовать внутренние кольца подшипников с усилием 5 кН вплоть до упора, чтобы избежать биения.
4. Приварить фланцы к концам оси швом длиной не менее 50 мм, ширина шва – 5 мм, за один проход с контролем температуры (не выше 250 °C).
5. Нанести смазку в полости подшипников через пресс-маслёнку, проверить вращение без рывков.
6. Установить колёса: совместить отверстия фланца и ступицы, затянуть гайки М12 с динамометрическим ключом до 120 Н·м.
7. Проверить люфт: максимальный радиальный люфт не более 0,05 мм, осевой – не более 0,1 мм.

Перед эксплуатацией убедитесь в соответствии размеров колеи, отсутствию перекосов и достаточном натяжении крепежа; повторную проверку проведите после первых 50 км движения.

Гидравлический или механический подъем: что проще реализовать самостоятельно

Гидравлическая система требует насоса высокого давления (обычно 150–200 бар), цилиндра соответствующего диаметра (например, Ø50–Ø63 мм) и прочных шлангов с фитингами. Для сборки потребуется готовый комплект с ресивером и распределителем. Учитывайте, что стоимость базового набора составляет от 8 000 до 12 000 рублей, а его установка занимает 4–6 часов при наличии опыта в слесарном деле.

Механический подъем основан на винтовой либо реечной передаче. На винтовой домкрат 5-тонный цена от 1 500 руб., при использовании пары домкратов сила подъема обеспечивается вручную или с удлинителем. Конструкция реечного подъемника включает стальной рельс и шестерню; сборка из профиля 40×40 мм и зубчатой рейки доступна при наличии сварки и фрезерного станка.

Монтаж гидравлики упрощается при покупке готового блока управления, но требует точной подгонки креплений и снятия давления перед обслуживанием. Установка механики не нуждается в жидкостях, но требует регулярной смазки ходовых винтов и контроля износа зубьев.

При ограниченном бюджете и отсутствии компрессора проще выбирать механический подъем: базовый набор винтовых домкратов обойдется в 3–4 тыс. руб., а установка займет 2–3 часа. Если доступен сварочный аппарат и желание минимизировать ручной труд – гидравлика обеспечит плавный ход и нагрузку до 1 000 кг без усилия.

Рекомендация: для единичных подъемов на участке до 500 раз в сезон предпочтительна механика. Для ежедневной интенсивной работы (>10 циклов в день) выбирайте гидравлику с электроприводом – надежность, скорость и безопасность себя оправдают.

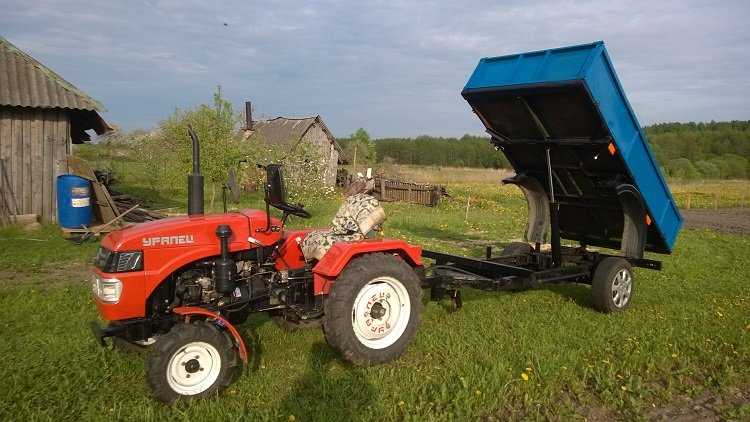

Подключение прицепа к минитрактору: сцепка и передача усилия

Для надежного подключения самосвального прицепа к минитрактору используется сцепка типа «полуось» или «шаровой узел», обеспечивающая устойчивость и свободу поворота. Диаметр шаровой сцепки должен соответствовать штоку прицепа – оптимально 25–30 мм для минитракторов с мощностью 15–25 л.с.

Рекомендуется крепить сцепное устройство на заднюю раму трактора с использованием усиленных болтов М12–М14 класса прочности 8.8 или выше. Установка должна исключать люфт и обеспечивать жесткую фиксацию, чтобы передача усилия была прямой, без дополнительных рывков.

Передача тягового усилия происходит через сцепной узел, при этом важно выдерживать угол поворота не более 45°, чтобы предотвратить перегрузку элементов прицепа и трактора. Использование резиновых или полиуретановых втулок в местах крепления снижает вибрации и продлевает срок службы сцепки.

Для увеличения устойчивости самосвального прицепа при подъеме и опускании кузова желательно предусмотреть дополнительный упор или гидроцилиндр с жесткой фиксацией. Это позволит избежать смещения и перераспределения нагрузки на сцепку, минимизируя износ механизмов трактора.

Регулярная смазка сцепного механизма с использованием литиевой или графитовой смазки снижает трение и защищает от коррозии. Проверку крепежа и состояние сцепки рекомендуется проводить после каждых 20 моточасов работы.

Покраска, антикоррозийная защита и хранение самосвального прицепа

Перед покраской необходимо тщательно очистить металлические поверхности прицепа от ржавчины и грязи. Рекомендуется применять металлическую щетку или наждачную бумагу зернистостью 80-120. Для удаления жировых и масляных загрязнений используйте уайт-спирит или специальные обезжириватели.

После очистки поверхность следует обработать грунтовкой по металлу, которая улучшит адгезию краски и создаст дополнительный защитный слой. Для самосвальных прицепов оптимальны эпоксидные или цинкосодержащие грунтовки.

• Для покраски выбирайте эмали с высокой устойчивостью к истиранию и УФ-лучам, например, полиуретановые или алкидные краски.
• Наносите краску минимум в два слоя с промежуточной сушкой от 2 до 4 часов в зависимости от температуры и влажности.
• Особое внимание уделяйте швам, сварным соединениям и углам – здесь повышен риск коррозии.

Для дополнительной антикоррозийной защиты полезно обработать труднодоступные места антикоррозийными составами на основе воска или битума, особенно в местах креплений и подвески.

Хранение прицепа должно обеспечивать защиту от атмосферных воздействий:

1. Если возможно, ставьте прицеп в крытое помещение с хорошей вентиляцией.
2. При хранении на улице используйте водонепроницаемые тенты, фиксируя их так, чтобы вода не задерживалась на поверхности.
3. Регулярно проверяйте состояние покраски и при появлении сколов или царапин своевременно обновляйте покрытие.
4. Весной и осенью проводите повторную обработку антикоррозийными средствами, особенно если прицеп эксплуатируется в условиях высокой влажности или зимой на обработанных противогололедными реагентами дорогах.

Вопрос-ответ:

Как правильно подобрать размеры самосвального прицепа для минитрактора?

Размеры прицепа зависят от модели минитрактора и предполагаемой нагрузки. Обычно ширина прицепа не должна превышать ширину трактора, чтобы обеспечить устойчивость и удобство управления. Длина и высота кузова выбираются исходя из объёма перевозимых материалов — для средних задач подходят размеры примерно 1,5–2 метра в длину и 0,8–1 метр в высоту. При расчёте также стоит учитывать габариты колёс и дорожный просвет.

Какие материалы лучше использовать для изготовления кузова самосвального прицепа?

Для изготовления кузова обычно используют металлический лист толщиной от 2 до 4 мм, чаще всего сталь с антикоррозийной обработкой. Стальные листы обеспечивают хорошую прочность и долговечность прицепа. Для каркаса можно применять профильную трубу, которая придаст конструкции жёсткость. Важно, чтобы металл был достаточно прочным, но не слишком тяжёлым, чтобы не перегружать минитрактор.

Какие механизмы лучше всего подходят для организации самосвальной функции?

Самосвальный механизм можно реализовать с помощью гидравлического цилиндра, пружинного или рычажного устройства. Гидравлика обеспечивает плавный и лёгкий подъём кузова, но требует установки насоса и дополнительных компонентов, что усложняет конструкцию. Пружинные и рычажные системы проще в изготовлении и обслуживании, но требуют приложить некоторое усилие вручную. Выбор зависит от технических возможностей и бюджета.

Как обеспечить безопасность при эксплуатации самосвального прицепа?

Для безопасности важно правильно закрепить кузов на раме, чтобы избежать случайного опрокидывания. Все подвижные части должны иметь защитные кожухи, а механизмы фиксации — надёжные замки. Рекомендуется устанавливать ограничители подъёма и контролировать равномерность загрузки прицепа, чтобы не создавать перекос. Также нужно проверять состояние шин и креплений перед каждым использованием.

Какие основные ошибки допускают при самостоятельном изготовлении такого прицепа?

Часто встречаются ошибки в расчётах прочности конструкции, что приводит к деформациям под нагрузкой. Недостаточно тщательно выбирают материалы, из-за чего прицеп быстро выходит из строя. Ещё одна ошибка — неправильный выбор размера кузова, который либо перегружает трактор, либо неэффективен по объёму. Также иногда забывают про качественную фиксацию кузова и надежность механизмов подъёма, что снижает безопасность.

Какие материалы лучше использовать для изготовления самосвального прицепа к минитрактору?

Для изготовления самосвального прицепа чаще всего применяют стальной лист толщиной около 3–5 мм для кузова и профильную трубу для рамы. Сталь обеспечивает прочность и долговечность конструкции. Рама из профильной трубы выдерживает нагрузки и позволяет сохранить жесткость прицепа. Также понадобятся качественные петли и механизмы для самосвальной функции, например, гидравлика или механический привод. Выбор материалов зависит от предполагаемой нагрузки и условий эксплуатации, но именно сталь и профильная труба считаются оптимальными.
