Как разобрать насос отопления грундфос

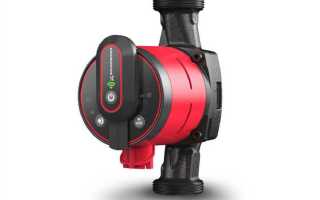

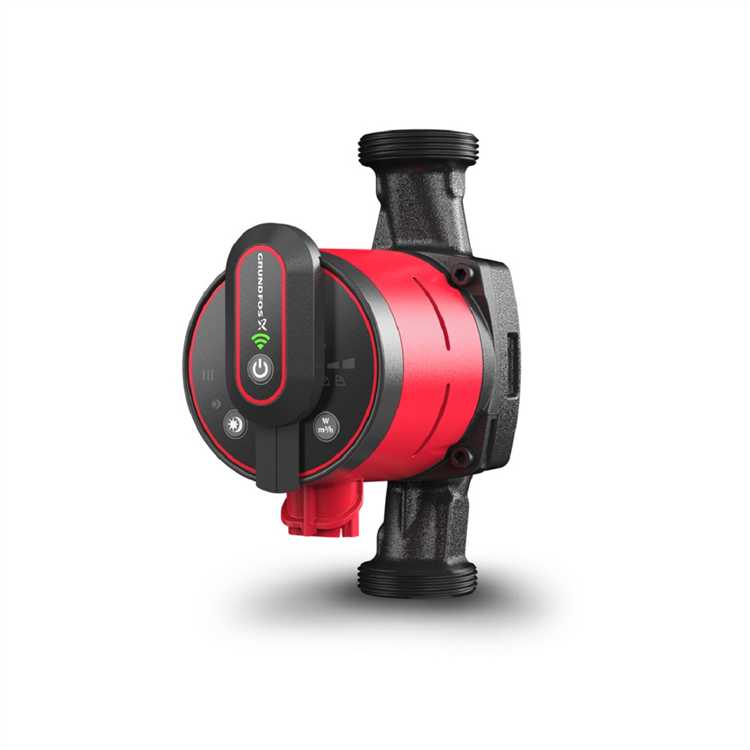

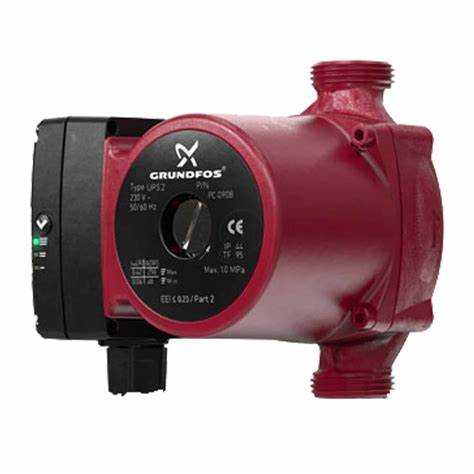

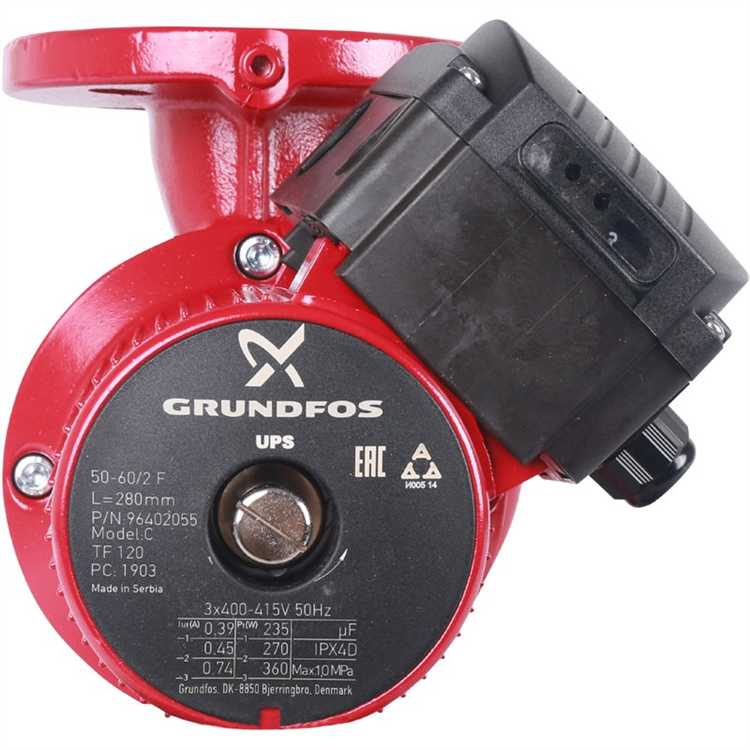

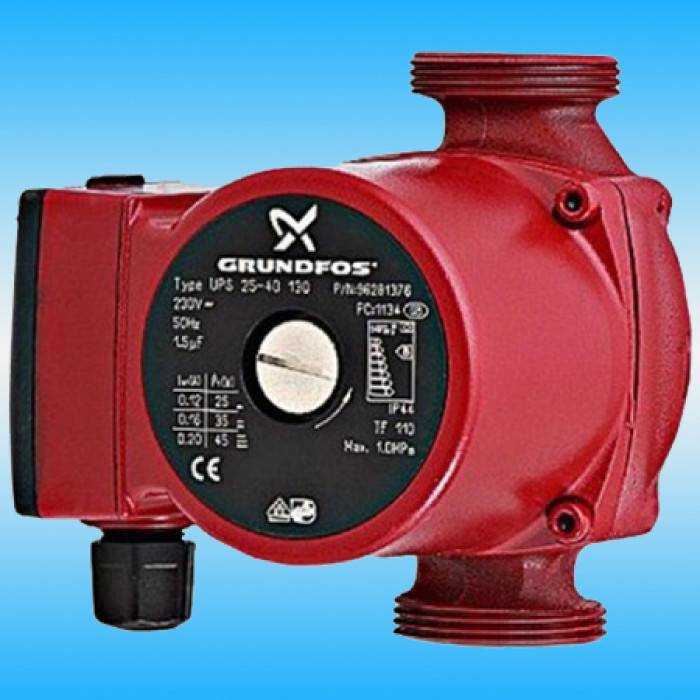

Циркуляционные насосы Grundfos, особенно модели серий UPS и Alpha, широко применяются в системах отопления частных домов благодаря надежности и энергоэффективности. Однако при появлении шума, снижении производительности или необходимости замены деталей может потребоваться их разбор. Этот процесс требует аккуратности и понимания конструкции устройства.

Перед началом работ отключите питание насоса и слейте теплоноситель из системы. Большинство моделей Grundfos имеют болтовое соединение между «мокрой» частью и электродвигателем. Используйте шестигранный ключ (обычно на 5 мм) для откручивания винтов корпуса. После отсоединения электродвигателя можно извлечь рабочее колесо, которое фиксируется на валу с помощью стопорного кольца или прижимной шайбы.

Особое внимание стоит уделить состоянию уплотнительных колец и оси ротора. Износ резиновых элементов – частая причина протечек. При сборке замените изношенные прокладки на оригинальные или совместимые по размеру. Очистите внутренние поверхности от налета и накипи с помощью мягкой щетки и лимонной кислоты. Не используйте абразивные материалы, чтобы не повредить посадочные поверхности.

После сборки проверьте легкость вращения ротора вручную. При наличии заеданий следует повторно разобрать и убедиться в правильности установки всех компонентов. Запуск насоса осуществляется только после заполнения системы теплоносителем и удаления воздуха через верхний винт или автоматический воздухоотводчик, если он предусмотрен конструкцией.

Подготовка рабочего места и инструмента для разборки насоса Grundfos

Перед началом разборки насоса Grundfos необходимо обеспечить порядок и безопасность на рабочем месте. Неправильная организация пространства может привести к повреждению компонентов или травмам.

• Рабочая поверхность должна быть сухой, ровной и устойчивой. Размер – не менее 120×60 см, высота – около 90 см.
• Освещение – яркое, не менее 500 лк, с возможностью точечной подсветки (например, светодиодная лампа с гибким штативом).
• Температура помещения – от +10 до +25 °C. Исключить наличие пыли и повышенной влажности.
• Установить ёмкость для слива остаточной жидкости из насоса – минимум 5 литров, устойчивая, химически стойкая.
• Под рукой должны быть промаркированные контейнеры для раздельного хранения мелких деталей: винтов, шайб, прокладок.

Инструменты и расходные материалы, которые потребуются:

1. Набор гаечных ключей (рожковые и накидные) – размеры от 8 до 22 мм.
2. Отвёртки с прямым и крестообразным шлицем – длина жала не менее 100 мм.
3. Шестигранники (включая 4, 5 и 6 мм) – желательно с шаровым окончанием для труднодоступных участков.
4. Съёмник стопорных колец (внутренний и внешний) – если модель насоса оснащена такими элементами.
5. Пластиковая или резиновая киянка для аккуратного демонтажа неподвижных соединений.
6. Металлическая щётка и мягкая ткань для очистки деталей.
7. Универсальный обезжириватель (например, на основе изопропилового спирта) и резиновые перчатки.
8. Малярный скотч и маркер для маркировки положения компонентов перед разборкой.

Запрещено использовать инструменты с повреждёнными ручками, сорванными гранями или ржавыми поверхностями. Все элементы должны быть проверены до начала работ.

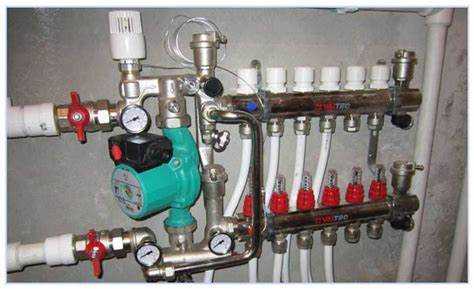

Отключение насоса от системы отопления и электросети

Перед демонтажем насоса Grundfos необходимо полностью обесточить устройство. Для этого отключите автоматический выключатель, питающий насос, и убедитесь в отсутствии напряжения при помощи индикаторной отвертки. Не полагайтесь на автоматическое отключение – проверка напряжения обязательна.

После отключения питания закройте запорные краны на подающей и обратной магистралях. Если краны отсутствуют, потребуется предварительный слив теплоносителя из участка, где установлен насос. Это можно сделать через сливной вентиль, если он предусмотрен, либо путём разъединения соединений на ближайших фитингах.

Следующий шаг – отсоединение электрических проводов. Снимите крышку клеммной коробки, открутив фиксирующие винты. Запомните или сфотографируйте схему подключения. Аккуратно отсоедините фазный, нулевой и заземляющий провода. Если используется кабель с многожильной жилой, проверьте наличие наконечников – при их отсутствии повторное подключение может быть ненадёжным.

При работе с насосами, имеющими штекерное соединение, просто извлеките вилку из розетки. Однако убедитесь, что питание на розетку также отключено. Использование разъёма не освобождает от проверки отсутствия напряжения.

После отключения насоса от электросети переходите к демонтажу. Используйте гаечные ключи подходящего размера (обычно 32 или 36 мм) для ослабления накидных гаек. Под насос подложите ёмкость – даже при перекрытых кранах возможно вытекание остаточной жидкости.

Снятие крышки и корпуса насоса Grundfos

Перед началом отключите насос от электросети. Убедитесь, что система остыла, и давление в контуре сброшено. Используйте подходящий шестигранный ключ (обычно 5 мм) для выкручивания винтов на лицевой крышке корпуса.

Осторожно приподнимите крышку. Если она не поддаётся, аккуратно подденьте её плоской отвёрткой, стараясь не повредить уплотнительное кольцо. Снимите крышку и осмотрите прокладку. При деформации или трещинах – подлежит замене.

Для демонтажа корпуса отсоедините насос от трубопровода, открутив накидные гайки. Используйте разводной ключ с мягкими губками, чтобы не повредить латунные соединения. Обратите внимание на направление стрелки на корпусе – она указывает поток, и при сборке насос должен быть ориентирован аналогично.

Снимите корпус, придерживая его двумя руками. Внутри может остаться небольшое количество воды – подставьте ёмкость. После снятия корпуса проверьте состояние рабочего колеса и внутренней поверхности – отложения, коррозия или повреждения требуют очистки или замены деталей.

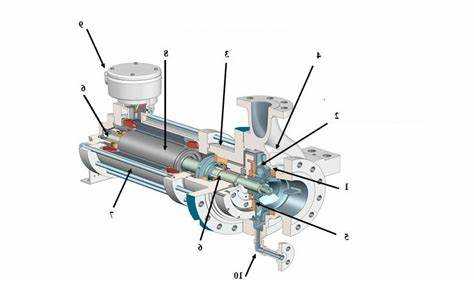

Демонтаж ротора и оценка состояния внутренних элементов

Перед извлечением ротора отключите насос от сети и убедитесь в отсутствии давления в системе. Снимите крепёжные винты, удерживающие крышку корпуса, аккуратно отделите её, используя плоскую отвёртку, не повреждая уплотнительную поверхность.

Ротор извлекается вместе с рабочим колесом и втулкой. Двигатель в насосах Grundfos обычно имеет мокрый ротор, поэтому при извлечении детали будет ощущаться сопротивление со стороны магнитного поля. Извлекать ротор следует строго по оси, без перекосов.

Осмотрите поверхность ротора: не должно быть следов коррозии, раковин, задиров. Повреждённые лопасти крыльчатки указывают на попадание твёрдых включений или кавитационные процессы. Появление отложений указывает на недостаточную фильтрацию теплоносителя.

Втулка ротора должна свободно вращаться на своей оси. Задиры или люфт требуют замены втулки или всего ротора. Также проверьте магнит на наличие трещин – при их обнаружении ротор не пригоден к эксплуатации.

Осмотрите подшипники скольжения: износ выражается в овальной выработке и наличии металлической пыли. Цвет подшипника также информативен – потемнение указывает на перегрев. При любых признаках износа замените комплект подшипников.

Протирка всех элементов допускается только безворсовой тканью. Не используйте агрессивные растворители – они могут повредить керамические и композитные детали.

Очистка и осмотр уплотнительных колец и подшипников

После демонтажа ротора и разборки корпуса насосной части необходимо тщательно осмотреть уплотнительные кольца (O-rings) и подшипники. Эти элементы напрямую влияют на герметичность и плавность хода насоса.

• Уплотнительные кольца извлекаются с помощью пластиковой лопатки или тупого инструмента. Не допускается использование острых предметов – они оставляют насечки, нарушающие герметичность.
• Очистка производится в тёплой воде с добавлением нейтрального моющего средства. После промывки кольца тщательно осматриваются на наличие микротрещин, деформаций, потемнений. Даже незначительные дефекты – повод для замены.
• Допустимое удлинение кольца после снятия не должно превышать 10% от оригинального диаметра. При превышении – кольцо теряет эластичность и подлежит утилизации.

• Подшипники скольжения (чаще всего керамические или графитовые) очищаются мягкой щёткой в дистиллированной воде. Применение агрессивных растворителей недопустимо – материал хрупкий и чувствителен к химии.
• Осмотр производится при хорошем освещении. Ищутся следы износа: борозды, локальные потемнения, матовые участки. Зеркальная поверхность должна сохраняться по всей окружности.
• Люфт вала в подшипнике проверяется вручную – допустим минимальный осевой зазор без ощутимого радиального люфта. При наличии люфта заменяются оба подшипника одновременно.

Установка новых уплотнителей требует предварительной смазки силиконовой смазкой, совместимой с EPDM или NBR, в зависимости от типа резины. Подшипники устанавливаются без усилия, строго по посадочному месту. Нарушение посадки вызывает перекос и ускоренный износ.

Проверка и замена изношенных деталей насоса Grundfos

Для выявления износа в насосе Grundfos сначала снимите корпус и внимательно осмотрите рабочее колесо. Обратите внимание на наличие трещин, сколов и значительного износа лопаток. Поверхность должна быть гладкой, без задиров и коррозии.

Подшипники проверяются на люфт и посторонние шумы при вращении вала. При наличии заеданий или излишнего люфта подшипники подлежат замене. Используйте оригинальные комплектующие, соответствующие модели насоса.

Уплотнительные кольца и сальники проверяйте на эластичность и отсутствие деформаций. Если материал стал ломким или потерял форму, замените их, иначе возможны протечки и потеря давления.

Вал насоса осматривайте на предмет изгибов и коррозии. При незначительном повреждении вал можно аккуратно отполировать; в противном случае требуется замена. Перед установкой новой детали убедитесь в правильной центровке вала.

После замены всех изношенных элементов соберите насос в обратном порядке. При затягивании крепежа соблюдайте рекомендуемый момент усилия, чтобы избежать деформации корпуса и обеспечить герметичность.

После сборки проведите тестирование насоса под давлением и в рабочем режиме, чтобы убедиться в отсутствии вибраций, шума и утечек.

Сборка насоса и проверка его работоспособности после разборки

Перед началом сборки убедитесь в отсутствии повреждений на уплотнительных кольцах, корпусе и крыльчатке. Устанавливайте сальниковое уплотнение строго по пазам, не деформируя его. Смазывайте резиновые элементы техническим вазелином или силиконовой смазкой для упрощения монтажа и предотвращения протечек.

Крыльчатку монтируйте аккуратно, следя за тем, чтобы вал вращался свободно без заеданий. Прижмите подшипники и уплотнения с рекомендованным усилием, соблюдая очередность сборки: сначала подшипник, затем уплотнительное кольцо, крышка корпуса.

Закручивайте крепежные болты равномерно крест-накрест, чтобы избежать перекоса корпуса. После сборки вручную проверьте плавность вращения вала – отсутствие посторонних шумов и люфтов.

Подсоедините насос к электрической сети через временный источник питания с защитой. Кратковременно включите устройство, контролируя ток потребления и отсутствие вибраций. Ток не должен превышать значение, указанное в техническом паспорте (обычно в диапазоне 0,5–1,5 А для моделей Grundfos серии UPS).

Запустите насос в системе отопления, заполненной водой, проверяя герметичность соединений и стабильность подачи. Если появляются подтекания или повышенный шум, повторно осмотрите места уплотнений и правильность монтажа крыльчатки.

Вопрос-ответ:

Как правильно снять насос отопления Grundfos для последующего разборки?

Для снятия насоса необходимо сначала отключить отопительную систему и отключить питание устройства. Затем перекройте подачу воды и слейте оставшуюся жидкость из системы. После этого аккуратно отсоедините трубопроводы и открутите крепежные болты, удерживающие насос на месте. Важно соблюдать осторожность, чтобы не повредить уплотнительные элементы и трубы.

Какие инструменты потребуются для разборки насоса Grundfos?

Для разборки обычно понадобятся разводной ключ или набор гаечных ключей подходящего размера, отвертки (крестовая и плоская), а также пассатижи. Кроме того, может пригодиться чистая ветошь для протирки деталей и емкость для слива жидкости. Рекомендуется использовать инструменты с хорошим захватом, чтобы избежать срыва резьбы и повреждений.

На что следует обратить внимание при снятии корпуса насоса во время разборки?

При снятии корпуса стоит учитывать, что внутри находятся чувствительные детали — ротор, подшипники и уплотнения. Корпус обычно крепится болтами, которые могут быть сильно затянуты и покрыты коррозией. Рекомендуется аккуратно очищать крепеж и использовать проникающую смазку, чтобы избежать повреждения резьбы. После снятия корпуса важно внимательно осмотреть уплотнительные кольца и при необходимости заменить их.

Как проверить работоспособность основных деталей насоса после разборки?

После разборки визуально осмотрите ротор на предмет износа или повреждений, подшипники — на наличие люфта и плавность вращения. Уплотнительные элементы должны быть без трещин и деформаций. При вращении ротора рукой не должно возникать посторонних шумов или заеданий. При сомнениях в состоянии деталей лучше заменить изношенные компоненты, чтобы избежать повторных поломок.

Какие типичные проблемы можно выявить при разборке насоса Grundfos?

Часто при разборке обнаруживаются износ подшипников, засоры или повреждения рабочего колеса, а также протечки через уплотнительные элементы. Иногда внутренняя часть корпуса покрывается отложениями или коррозией, что ухудшает работу насоса. При долгой эксплуатации возможны повреждения ротора или электродвигателя. Все эти моменты требуют замены или очистки соответствующих деталей для восстановления нормальной работы.
