Поворотный выключатель – это электрический коммутационный механизм, управление которым осуществляется вращением ручки. В отличие от привычных клавишных моделей, он предоставляет интуитивно понятный способ замыкания и размыкания цепи, часто используемый в винтажных интерьерах, на щитках управления, в промышленной и сценической электронике. Техническое название такого устройства – поворотный переключатель, или роторный выключатель.
Механизм работы основан на повороте контактного блока внутри корпуса, что обеспечивает надёжное соединение без необходимости нажимать или тянуть элементы управления. Поворотные выключатели бывают с фиксированными положениями (например, «включено», «выключено», «аварийный режим») и с возможностью пошагового переключения между несколькими контактами, что особенно востребовано в промышленности.
При выборе такого устройства важно учитывать тип монтажа (врезной, накладной), номинальный ток, степень защиты корпуса и число коммутационных положений. В домашней электрике часто используются поворотные модели с эстетически оформленной ручкой в стиле ретро, в то время как в промышленной среде предпочтение отдают прочным функциональным решениям с маркировкой режимов.
Точное название и классификация поворотного выключателя
Классификация поворотных выключателей осуществляется по нескольким ключевым параметрам:
- По числу положений: от 2 до 12 и более, в зависимости от конфигурации контактной группы;
- По числу коммутационных групп: однополюсные, двухполюсные и многополюсные (до 6 и более независимых цепей);
- По способу установки: на панель, на DIN-рейку, в корпус (встраиваемые);
- По уровню тока: маломощные (до 1 А), средние (1–10 А), силовые (10 А и выше);
- По степени защиты корпуса: от IP20 (для внутренних помещений) до IP65 (пыле- и влагозащищённые);
- По функции: выключатель, переключатель, реверсивный, с фиксацией или без, с нулевым положением, аварийного отключения.
Для точного выбора необходимо учитывать не только токовую нагрузку и назначение, но и схему коммутации. Например, пакетные переключатели типа ПП-3/2-10 расшифровываются как трёхпозиционный, двухгрупповой, на 10 А. Галетные, напротив, маркируются по числу уровней и контактов на каждом уровне, например, ГК-4х3 – четыре уровня по три контакта каждый.
При подборе важно сверяться с электрической схемой изделия, так как визуально схожие модели могут иметь принципиально разные режимы переключения. Особенно это критично в схемах с промежуточными положениями и возвратными пружинами.
Где применяется выключатель с поворотной ручкой
Выключатели с поворотной ручкой широко используются в распределительных щитах промышленного и коммерческого назначения. Они позволяют быстро отключать питание при обслуживании оборудования или в аварийных ситуациях. Особенно востребованы в системах управления электродвигателями, где требуется надёжное размыкание цепи под нагрузкой.
В машиностроении поворотные выключатели применяются для включения/отключения станков, кранов, конвейеров и насосных агрегатов. Их удобство в том, что переключение выполняется вручную без необходимости дополнительных пускателей или автоматов. Ручка часто имеет фиксируемое положение «0», что предотвращает случайное включение.
В энергетических установках, например, трансформаторных подстанциях и генераторных щитах, такие выключатели применяются как часть системы ручного управления. Они могут быть оснащены замком, что важно для соблюдения требований по электробезопасности.
В коммерческих зданиях, таких как торговые центры и офисные комплексы, поворотные выключатели используют для управления освещением и вентиляцией на уровне распределительных шкафов. Это удобно при техническом обслуживании или необходимости отключения отдельных зон.
На объектах с повышенными требованиями к безопасности – в лабораториях, производственных линиях с химически активными веществами, а также в агрессивных средах – устанавливаются модели в герметичных корпусах с защитой IP65 и выше. Это позволяет обеспечить стабильную работу и минимизировать риск короткого замыкания.

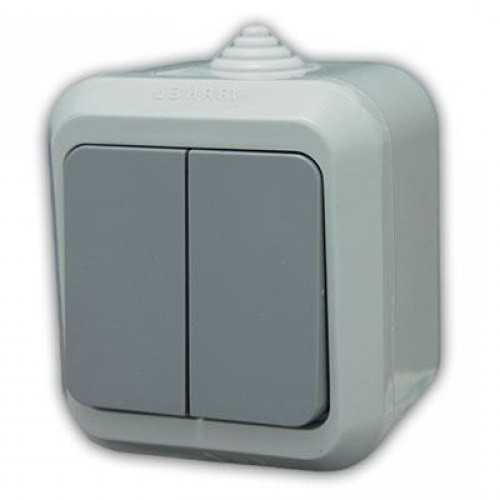

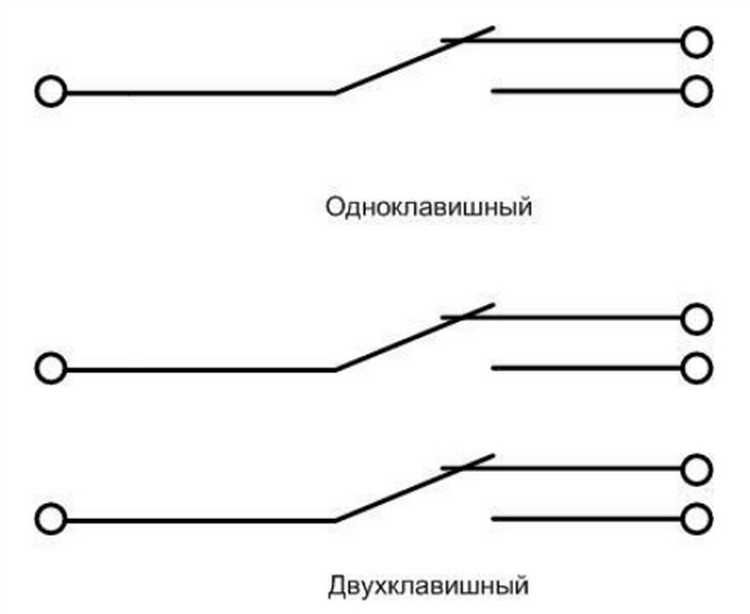

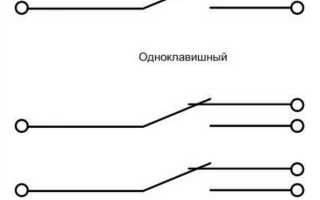

Чем отличается поворотный выключатель от клавишного
Поворотный выключатель управляется вращением ручки, в то время как клавишный работает на принципе нажатия. Эти различия отражаются в устройстве, способе монтажа, долговечности и сценариях применения.
- Механизм работы: Поворотный выключатель задействует контактную группу, срабатывающую при повороте ручки на фиксированный угол. Клавишный использует качающийся механизм, который замыкает или размыкает цепь при нажатии на одну из сторон клавиши.
- Износ контактов: У поворотных моделей механическое трение минимально, что снижает искрение и продлевает срок службы. Клавишные быстрее изнашиваются при частом использовании, особенно при некачественной сборке.
- Тактильная обратная связь: Поворотный выключатель обеспечивает чёткое ощущение фиксации в положении «вкл» или «выкл», полезное в условиях плохой видимости. У клавишного такого эффекта нет, особенно у моделей с мягким ходом.
- Безопасность при эксплуатации: Поворотный механизм менее подвержен случайному срабатыванию, особенно при расположении в общественных местах или на высоте. Клавишный можно легко включить случайным прикосновением.
- Эстетика и стиль: Поворотные выключатели чаще используются в интерьерах в стиле ретро, лофт, индустриальный. Клавишные универсальны, подходят для большинства современных интерьеров.
- Сложность установки: Поворотный выключатель требует точной центровки и аккуратной подгонки ручки. Клавишный проще монтируется, особенно в стандартные подрозетники.
- Дополнительные функции: Некоторые поворотные модели могут выполнять роль диммера или переключателя режимов. Клавишные чаще дополняются подсветкой, индикаторами или двойными клавишами.
Выбор между этими типами должен основываться на назначении помещения, частоте использования и предпочтениях по внешнему виду и эргономике.
Из чего состоит поворотный выключатель: основные элементы
- Ручка управления – поворотный элемент, обычно выполнен из пластика или металла. Обеспечивает физическое взаимодействие пользователя с механизмом. Может быть фиксированной или с возвратом в исходное положение.
- Фиксатор положения – элемент, обеспечивающий чёткую фиксацию в определённых точках (вкл/выкл). Часто реализован с помощью пружинного механизма или зубчатого колеса.
- Контактная группа – металлические пластины или пружинящие контакты, замыкающие и размыкающие электрическую цепь. Изготавливаются из латуни, меди или серебросодержащих сплавов.
- Изолятор – корпус, отделяющий токоведущие элементы от внешней среды. Чаще всего выполнен из термостойкого пластика (полиамид, полиэстер) или керамики для высокотоковых моделей.
- Клеммы подключения – винтовые или пружинные зажимы, предназначенные для подключения проводов. Обеспечивают надёжный контакт и минимальные потери тока.
- Механизм привода – передаёт движение от ручки к контактной группе. Может включать кулачковый диск, шестерни или поворотный вал.
При выборе поворотного выключателя следует учитывать материал контактной группы, тип крепления проводов и количество фиксированных положений. Эти параметры напрямую влияют на надёжность и долговечность устройства.
Как подключить поворотный выключатель в бытовой электросети
Перед подключением убедитесь, что питание отключено на распределительном щите. Используйте индикатор напряжения для проверки отсутствия фазы на проводах.
Поворотный выключатель монтируется в разрыв фазного провода. Нейтральный и заземляющий проводники к выключателю не подводятся. Если в распредкоробке провода не промаркированы, прозвоните их тестером – найдите фазу и определите, какой провод идет к нагрузке (например, к светильнику).
Осторожно зачистите изоляцию с фазного и выходного проводов на 8–10 мм. Подключите фазный провод к клемме, обозначенной как L или Input, выход к нагрузке – к клемме Load или Output. Используйте только надежные зажимы: винтовые или пружинные, в зависимости от модели. Не допускается скрутка без клемм.
Убедитесь, что провода не касаются друг друга или металлических частей корпуса. Плотно закрепите выключатель в монтажной коробке. После фиксации установите декоративную накладку и проверьте работу – включите питание и поворотом ручки проверьте замыкание и размыкание цепи.
Важно: не используйте поворотный выключатель в цепях с током нагрузки выше номинала, указанного в паспорте устройства. Чаще всего – это 6 или 10 ампер. Для мощной техники требуются силовые переключатели другого типа.
Какие бывают типы механизмов у поворотных выключателей
Кулачковый механизм применяется в промышленных поворотных выключателях. Основан на наборе кулачков, установленных на валу, которые при вращении замыкают или размыкают цепи. Обеспечивает высокую надёжность при частом использовании и подходит для коммутации силовых цепей до 630 А.
Пластинчатый механизм характерен для бытовых моделей. В конструкции используется контактная группа с подвижной пластиной, которая при повороте ручки прижимается к неподвижным контактам. Такой тип удобен в интерьере и обеспечивает мягкое переключение с минимальным шумом.
Шаговый механизм реализует фиксированные положения с чёткими щелчками. Применяется, когда необходимо запомнить конкретное положение ручки, например, в поворотных регуляторах освещения или режимов работы оборудования. Часто снабжён пружинным возвратом.
Магнитный механизм используется в специализированных выключателях. Оснащён магнитной защёлкой, удерживающей положение ручки. Обеспечивает устойчивость к вибрациям и механическим воздействиям, востребован в транспорте и на подвижных объектах.
Комбинированный механизм совмещает особенности кулачкового и шагового принципа. Применяется в сложных панельных выключателях с множеством контактов. Подходит для многопозиционного управления и сценариев с переключением нескольких независимых цепей.
На что обратить внимание при выборе поворотного выключателя
Проверьте номинальное напряжение и ток – эти параметры должны соответствовать электросети в помещении. Например, для бытовой сети 220 В подходят модели с номиналом не менее 10 А, но для мощных приборов потребуется 16 А и выше.
Материал контактной группы имеет значение для долговечности. Лучше выбирать изделия с медными или серебряными контактами – они обеспечивают надёжное соединение и минимальный нагрев. Контакты из латуни уступают по проводимости и быстрее изнашиваются.
Убедитесь в наличии чёткой фиксации положений: «включено» и «выключено». Некачественные механизмы со временем теряют упругость, ручка начинает проворачиваться без усилия, что может привести к неполному разрыву цепи и перегреву.
Если планируется установка в помещении с повышенной влажностью, например, в ванной или на кухне, выбирайте модели с уровнем защиты не ниже IP44. Для улицы или промышленных объектов – минимум IP65.
Обратите внимание на конструкцию клемм. Винтовые зажимы обеспечивают более надёжное подключение, чем пружинные, особенно при использовании медных проводов. Клеммы должны выдерживать многократное закручивание без повреждений резьбы.
Для скрытой проводки требуются встраиваемые выключатели, совместимые с используемыми подрозетниками. Для наружной – накладные модели с соответствующим способом крепления к стене. Несоответствие корпуса может вызвать сложности при установке.
Уточните, поддерживает ли модель переключение с нескольких точек (например, для длинных коридоров или лестниц). Такие выключатели имеют маркировку «проходной» или «перекрёстный» и особую схему подключения.
Вопрос-ответ:
Как правильно называется выключатель с поворотной ручкой?
Выключатель с поворотной ручкой чаще всего называют «поворотным выключателем» или «роторным выключателем». В технической документации также можно встретить термин «роторный переключатель», особенно если устройство имеет несколько положений и выполняет функцию не только включения/выключения, но и выбора режимов. Такие выключатели используются как в бытовых, так и в промышленных приборах.
Где чаще всего применяются поворотные выключатели?
Поворотные выключатели широко применяются в настенных электросетях, особенно в ретро-интерьерах, а также в различной бытовой технике — от плит и духовок до старинных радиоприёмников. Их также можно встретить в промышленном оборудовании, где требуется чёткое механическое переключение между режимами или включение питания вручную. В электроприборах поворотная ручка может выполнять не только функцию выключения, но и регулировки, например, яркости или температуры.
Чем отличается поворотный выключатель от обычного клавишного?
Основное отличие в механизме управления. Клавишный выключатель работает нажатием — одна или две клавиши замыкают или размыкают цепь. Поворотный выключатель, как следует из названия, активируется вращением ручки. При этом может быть реализована не только функция вкл/выкл, но и переключение между несколькими позициями. Кроме того, поворотные модели чаще применяются в интерьерах в стиле винтаж или ретро, благодаря характерному внешнему виду.
Можно ли установить поворотный выключатель вместо обычного?
Да, в большинстве случаев это возможно, особенно если электрическая схема стандартная. Однако стоит учитывать форму и размеры корпуса, тип крепления, а также особенности подключения. Поворотные выключатели бывают как накладными, так и встраиваемыми. Важно, чтобы устройство подходило по техническим характеристикам, таким как номинальный ток и напряжение. При замене лучше проконсультироваться с электриком или внимательно изучить инструкцию производителя.
Какие материалы используются для корпуса поворотных выключателей?
Корпус поворотных выключателей может быть выполнен из пластика, керамики, металла или комбинации этих материалов. В ретро-моделях часто используется керамическое основание и декоративные элементы из латуни, бронзы или дерева. Более современные модели обычно изготавливаются из прочного пластика с элементами металлической фурнитуры. Выбор материала влияет как на внешний вид, так и на износостойкость устройства.
Как правильно называется выключатель с ручкой, которую нужно поворачивать?
Такой выключатель называется «галетный переключатель» или «поворотный переключатель». Он отличается от обычных клавишных выключателей тем, что управляется вращением ручки, а не нажатием. Эти устройства часто используются в электроприборах, системах освещения и аудиоаппаратуре, особенно когда необходимо выбрать один из нескольких режимов или каналов. Конструкция позволяет замыкать разные контакты в зависимости от положения ручки.
Где чаще всего используется выключатель с поворотной ручкой?
Поворотные выключатели часто встречаются в бытовой и профессиональной технике. Их можно найти, например, на старых радиоприемниках, электроплитах, стиральных машинах и светорегуляторах. В промышленности они применяются в пультах управления, распределительных щитах и измерительных приборах, где необходимо выбирать один из множества режимов работы. Благодаря простой и надежной механике, такие выключатели удобны при частом переключении между функциями.
