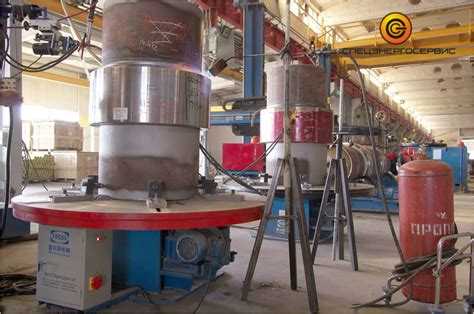

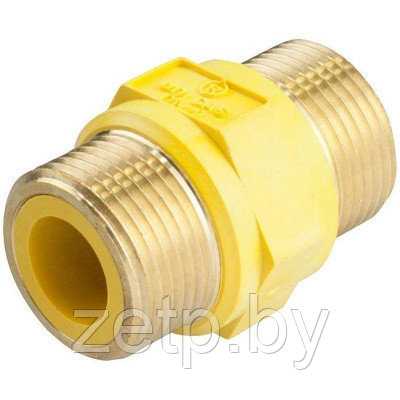

Изолирующая муфта – ключевой элемент в системе катодной защиты подземных газопроводов, предназначенный для электрического разделения участков трубопровода. Она исключает передачу электрического потенциала между защищаемыми и незащищаемыми фрагментами, предотвращая блуждающие токи и электрохимическую коррозию.

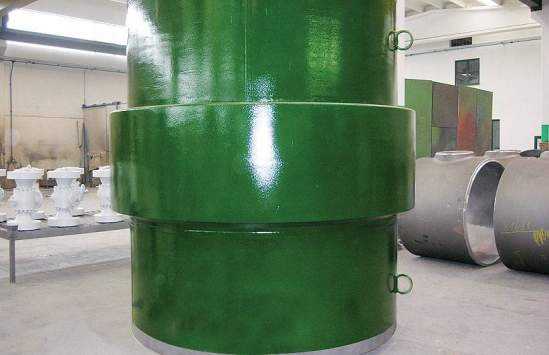

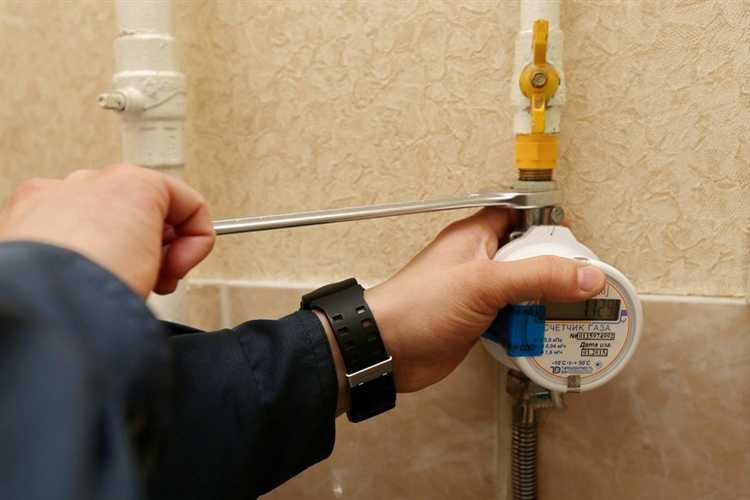

На практике изолирующие муфты устанавливаются на вводах газопроводов в здания, на границах между различными системами защиты, а также при переходе трубопровода от подземной части к надземной. Электрическое сопротивление муфты должно превышать 106 Ом, чтобы обеспечить полное гальваническое разделение. Нарушение этого требования может привести к ускоренному разрушению металла в зонах повышенного потенциала.
Эффективность муфты напрямую зависит от качества монтажа и герметичности. Недопустимы утечки газа через уплотнительные элементы, а также появление мостиков проводимости из-за загрязнения или коррозии. Рекомендуется проведение регулярных испытаний сопротивления изоляции, особенно в условиях повышенной влажности или при температурных колебаниях.
При выборе муфты необходимо учитывать номинальное давление газа, диаметр трубопровода и условия эксплуатации. Использование сертифицированных изделий, соответствующих ГОСТ Р 52776, снижает риски отказа и повышает общий ресурс системы. Игнорирование этих требований может привести к серьезным авариям и утечкам газа.
Зачем нужна изоляция трубопровода от блочной арматуры и резервуаров
Изоляция трубопровода от блочной арматуры и резервуаров необходима для предотвращения замыкания гальванических цепей, приводящих к ускоренной коррозии стальных труб. Контакт трубопровода с заземлённой арматурой формирует разность потенциалов, что активизирует электрохимические процессы разрушения металла.
Электрическая развязка с помощью изолирующих муфт или фланцев позволяет исключить токи утечки между секциями, подключёнными к различным системам заземления. Особенно это критично на переходах от подземного к наземному участку, где характеристики окружающей среды и потенциалы грунта существенно отличаются.
Резервуары, как правило, подключены к мощной системе молниезащиты и имеют низкое сопротивление заземления. Без изоляции токи, индуцированные молнией или промышленными установками, могут проникать в трубопровод, вызывая высокочастотные импульсы и разрушения внутреннего антикоррозионного покрытия.
Рекомендация: устанавливать изолирующие муфты на вводах в блоки арматуры, а также на соединениях с резервуарами. Муфта должна обеспечивать электрическое сопротивление не менее 109 Ом при рабочем давлении, соответствующем классу трубопровода. Монтаж необходимо сопровождать тестированием сопротивления и целостности изоляционного слоя.
Надёжная изоляция снижает риск протечек, продлевает срок службы трубопровода и минимизирует затраты на обслуживание.
Как изолирующая муфта предотвращает коррозионные токи
Изолирующая муфта разрывает электрическую непрерывность металлического газопровода, устраняя замкнутый контур для блуждающих токов, возникающих от железнодорожных тяговых систем, систем заземления или других источников. Такие токи, проходя через стальную трубу, вызывают электрохимическую коррозию, особенно в точках выхода тока, где происходит интенсивное разрушение металла.
Установка изолирующей муфты обеспечивает электрическую изоляцию секции трубопровода, снижая плотность тока до безопасных значений менее 1 мкА/см². Это позволяет эффективно функционировать системе катодной защиты, исключая утечку защитного тока в сторону заземлённых конструкций. Муфта сохраняет потенциал трубы в заданных пределах – от -0,85 до -1,2 В относительно медносульфатного электрода сравнения, что критично для предотвращения окисления стали.
Изделие изготавливается с применением диэлектрических материалов с высоким сопротивлением, не менее 10⁶ Ом·м, и выдерживает испытания импульсным напряжением до 5 кВ. Корректное размещение муфты – до ввода трубопровода в здание, перед подключением к оборудованию или при переходе через границы катодной защиты. Нарушение этого требования снижает эффективность защиты и увеличивает риск межсистемных замыканий.
Регулярная проверка изоляционных свойств проводится методом измерения сопротивления изоляции мегомметром не ниже 500 В. Значения ниже 10⁴ Ом свидетельствуют о деградации и необходимости замены муфты. Использование муфт с антикоррозионным покрытием дополнительно снижает риск утечки токов через влажную или агрессивную среду.
Роль изолирующей муфты в защите катодной системы
Изолирующая муфта предотвращает утечку защитного тока катодной защиты за пределы контролируемого участка газопровода. Это критически важно на границах между участками с разными режимами электропотенциала, особенно при пересечении трубопровода с подземными сооружениями, железнодорожными сетями и территориями с активным промышленным электроснабжением.
Основная функция муфты – полное электрическое разделение между зонами с различным потенциалом, что позволяет стабилизировать уровень поляризации на защищаемом участке и исключить паразитные токи, которые могут снижать эффективность катодной защиты или даже вызывать электрохимическую коррозию.
Для обеспечения надёжной изоляции необходимо применять муфты с сопротивлением изоляции не менее 10⁶ Ом при рабочем напряжении до 1,5 кВ. Также важно учитывать диэлектрическую прочность не ниже 3 кВ, чтобы предотвратить пробой при кратковременных перенапряжениях, возникающих в сети. Монтаж должен выполняться с применением герметизирующих материалов, исключающих попадание влаги в зону контакта.
Отсутствие изолирующей муфты на переходах между защищёнными и незащищёнными участками часто приводит к циркуляции токов утечки, в результате чего наблюдается ускоренное разрушение металла в зоне анодных эффектов. Особенно это критично при наличии блуждающих токов промышленного или транспортного происхождения.
Рекомендуется проводить регулярную проверку сопротивления изоляции муфты в процессе эксплуатации, особенно после грозовых разрядов и механических воздействий на трубопровод. Несоблюдение этих требований приводит к деградации изоляционных свойств и необходимости дорогостоящей замены компонентов системы катодной защиты.
Когда требуется установка муфты на границе балансовой принадлежности
Изолирующая муфта устанавливается на границе балансовой принадлежности газопровода в случаях, когда необходимо чёткое разграничение зон ответственности между двумя владельцами или операторами трубопровода. Это требуется при передаче газа от магистральных сетей к распределительным или от распределительных – к внутридомовым.
Основная цель – предотвратить взаимное влияние систем катодной защиты. Без изоляции между участками возникает риск создания паразитных токов, способных вызвать ускоренную коррозию металла. В таких случаях муфта выступает барьером, исключающим электропроводимость между секциями с разными системами электрохимической защиты.
Установка обязательна, если один из участков газопровода подключён к источнику катодной защиты, а другой – нет, либо защита реализована с отличающимися параметрами. Например, при передаче газа от АО «Газпром трансгаз» к муниципальной сети, где используются локальные станции катодной защиты.
Также установка требуется при оформлении договоров между юридическими лицами, если в технических условиях указано наличие электрического разделения как необходимое требование. Это предотвращает споры в случае аварий или повреждений, вызванных электрохимическими процессами на границе трубопроводов.
Муфту следует монтировать в точке физического соединения трубопроводов разной принадлежности, максимально близко к границе учётной зоны. При этом важно учитывать доступность для обслуживания и возможность проведения контрольных измерений потенциалов.
Почему изолирующая муфта снижает риски при грозовых разрядах

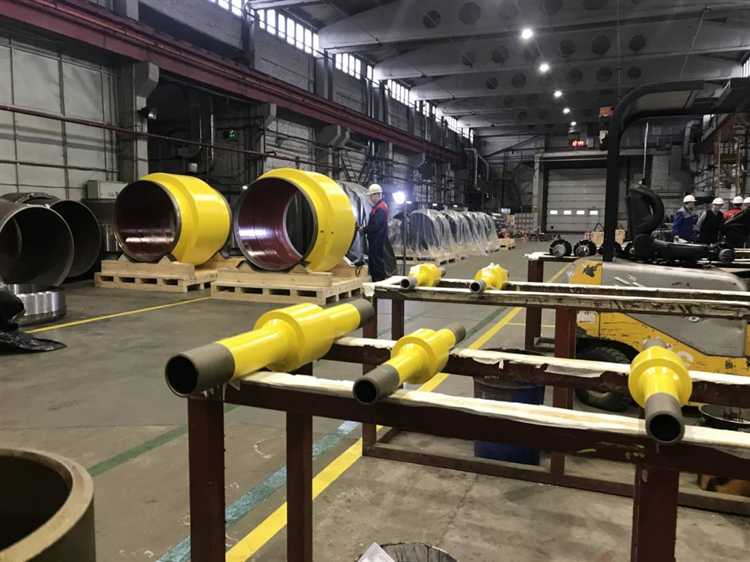

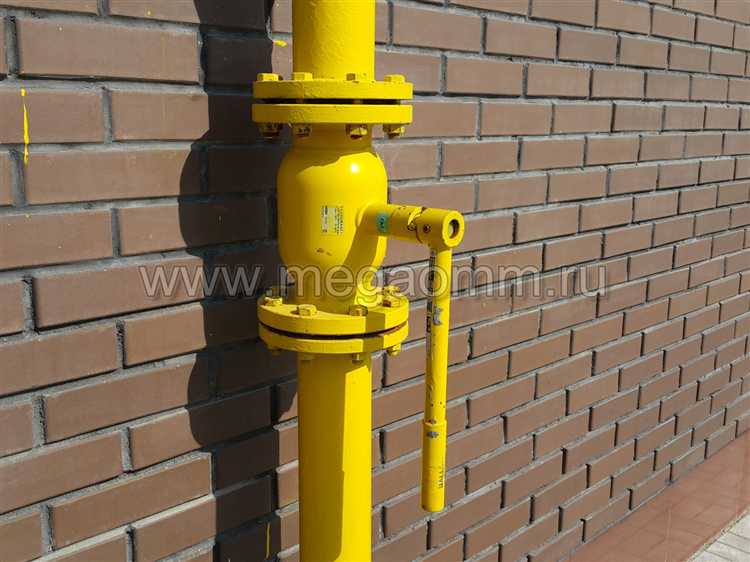

Изолирующая муфта прерывает электрическую непрерывность металлического газопровода, что критично для защиты от грозовых перенапряжений. При прямом ударе молнии или наведённом потенциале от близлежащего разряда, ток стремится распространиться по проводящим элементам системы. Муфта препятствует прохождению этого тока в защищаемую зону трубопровода, разрывая гальваническую связь между участками.
Металлические газопроводы, особенно протяжённые, обладают высоким индуктивным захватом – наводки от молнии могут достигать десятков килоампер. Без муфты ток разряда может распространиться на значительное расстояние, вызывая разогрев стыков, выход из строя контрольно-измерительных приборов, повреждение антикоррозийной защиты.
Изолирующая муфта исключает создание замкнутого контура для токов молнии, снижая риск возникновения искровых разрядов на фланцах и вблизи объектов с повышенным взрывоопасным потенциалом. Это особенно важно в местах пересечения газопровода с объектами электроэнергетики, железными дорогами и линиями связи.
Эффективность муфты подтверждена испытаниями по ГОСТ 25812-83, где проверяется устойчивость к импульсу 1,2/50 мкс с амплитудой не менее 100 кВ. Надёжная работа при таких параметрах обеспечивает безопасную эксплуатацию даже при высоком уровне грозовой активности.
Для максимальной защиты рекомендуется установка муфт в сочетании с молниезащитными разрядниками и системой уравнивания потенциалов. Расстояние между муфтой и точками подключения заземления должно учитывать зону растекания тока и быть не менее 20 м, чтобы избежать обратных наводок.
Как правильно выбрать тип изолирующей муфты для подземного газопровода
Следующий фактор – тип грунта. Для агрессивных грунтов с высокой влажностью и содержанием солей рекомендуются муфты с дополнительным внешним защитным покрытием из полиэтилена или термоусадочной пленки. Они обеспечивают надежную защиту от коррозии и механических повреждений.
Важно учитывать рабочее давление газа. Для труб с давлением выше 1,6 МПа предпочтительны муфты с усиленным корпусом из углеродистой стали и повышенной герметичностью, способные выдерживать вибрационные нагрузки и термические расширения.
Для труб, проложенных в зонах с частыми механическими воздействиями, стоит выбирать муфты с ударопрочным полиуретановым покрытием. Оно увеличивает долговечность и снижает риск повреждений при подземных работах.
Наличие катодной защиты на участке газопровода влияет на тип изоляции: муфты должны быть совместимы с системами электрохимической защиты, чтобы избежать нарушения защитного потенциала и образования гальванических пар.
Оптимальный выбор обеспечивает сочетание материалов муфты, толщины изоляции и внешней защиты с условиями эксплуатации – диаметром и давлением трубы, характеристиками грунта и особенностями коррозионной среды.
Что учитывать при обслуживании и контроле изолирующих муфт
Обслуживание и контроль изолирующих муфт на газопроводах требуют точного соблюдения технических требований для обеспечения надежной электрической изоляции и предотвращения коррозии. Ключевые аспекты включают:
- Визуальный осмотр – проверка целостности изоляционного материала на наличие трещин, сколов, деформаций и загрязнений. Поверхность должна быть чистой, без следов масла, грязи и агрессивных веществ.
- Контроль электрической изоляции – измерение сопротивления изоляции с помощью мегаомметра. Значение должно соответствовать нормам производителя, обычно не ниже 100 МОм.
- Проверка механического крепления – контроль затяжки болтов и фланцев, чтобы избежать смещений и ослабления, способных привести к потере герметичности.
- Обработка контактных поверхностей – при необходимости очистка и нанесение антикоррозийных составов на металлические элементы, исключая попадание смазки на изоляционный материал.
- Регулярность проверок – периодичность обслуживания устанавливается в зависимости от условий эксплуатации, но не реже одного раза в 12 месяцев. В агрессивных средах интервал сокращается до 6 месяцев.
- Документирование результатов – обязательное ведение журнала технического состояния с фиксацией всех замеров и выявленных дефектов для анализа тенденций и планирования ремонтов.
Нарушение указанных требований приводит к снижению срока службы муфты и риску возникновения токов утечки, что влияет на безопасность и долговечность газопровода.
Вопрос-ответ:

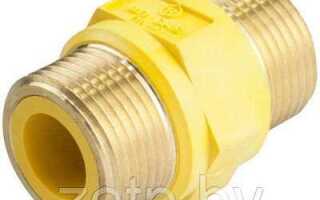

Для чего устанавливают изолирующую муфту на газопроводе?
Изолирующая муфта предназначена для предотвращения электрохимической коррозии трубопровода. Она создаёт разрыв в металлической цепи, не позволяя токам протекать через стыки и повреждать металл. Таким образом, муфта помогает сохранить целостность труб и продлить срок их эксплуатации.
Какие виды изолирующих муфт применяются на газопроводах и чем они отличаются?
Существуют муфты, выполненные из разных материалов: резиновые с металлическими вставками, керамические, а также пластиковые. Каждый тип имеет свои особенности по прочности и устойчивости к различным воздействиям. Выбор зависит от конкретных условий эксплуатации, типа труб и требований к защите от коррозии.
Как изолирующая муфта влияет на безопасность эксплуатации газопровода?
Муфта снижает риск возникновения утечек газа, вызванных коррозионным разрушением металла. За счёт прерывания электрической цепи коррозия протекает медленнее, что уменьшает вероятность повреждений. В итоге система работает стабильнее и безопаснее для окружающей среды и людей.
В каких случаях установка изолирующих муфт является обязательной при монтаже газопроводов?
Муфты обязательно ставят при соединении участков труб с разными металлами, чтобы предотвратить гальваническую коррозию. Также их устанавливают на переходах через железнодорожные пути, автомагистрали и другие места с повышенными механическими и электрическими воздействиями. Такие меры обеспечивают долгий срок службы трубопровода.
Как осуществляется проверка работоспособности изолирующей муфты после установки?
После монтажа проводят контрольные измерения сопротивления электрической цепи в местах установки муфт. Если сопротивление соответствует нормативным требованиям, значит изоляция работает корректно. Дополнительно осматривают соединения на предмет механических повреждений и герметичности. Такой комплекс мер позволяет убедиться в правильности монтажа.
Для чего устанавливают изолирующую муфту на газопроводе?
Изолирующая муфта предназначена для предотвращения протекания электрического тока между различными участками газопровода. Это необходимо, чтобы избежать коррозии металлических труб, которая может возникать при прохождении токов через конструкцию. Муфта создает электрический разрыв, что защищает трубопровод от разрушения и продлевает срок его службы.
Какие материалы используются для изготовления изолирующих муфт и как они влияют на работу газопровода?
Изолирующие муфты обычно изготавливают из металла с внутренним покрытием из диэлектрических материалов, таких как пластик или резина. Эти материалы обеспечивают надежную изоляцию и выдерживают эксплуатационные нагрузки, включая давление газа и температурные колебания. Правильный выбор материалов влияет на надежность конструкции: изоляция предотвращает возникновение гальванической коррозии и снижает риск аварий, а устойчивость к механическим и химическим воздействиям обеспечивает долговременную эксплуатацию без необходимости частого ремонта.
