Как рассчитать нихромовую проволоку на 220 вольт

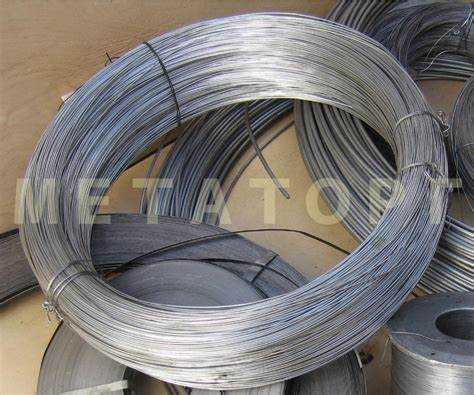

Нихромовая проволока используется в нагревательных элементах благодаря высокому электрическому сопротивлению и термостойкости. При расчете важно определить длину и диаметр проволоки, обеспечивающие заданную мощность при подключении к сети 220 В. Основным параметром является удельное сопротивление материала, для нихрома он составляет 1,10–1,40 Ом·мм²/м.

Мощность нагревателя вычисляется по формуле P = U² / R, где U – напряжение сети, R – сопротивление проволоки. Из этого следует, что для получения, например, мощности 1000 Вт, необходимое сопротивление должно быть около 48,4 Ом. Далее, зная удельное сопротивление и поперечное сечение проволоки (определяется по диаметру), можно рассчитать требуемую длину по формуле L = (R × A) / ρ, где A – площадь сечения, ρ – удельное сопротивление.

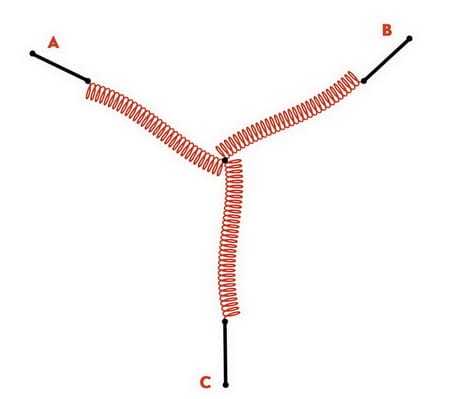

Диаметр проволоки влияет не только на сопротивление, но и на допустимую нагрузку по току. Например, нихром диаметром 0,5 мм допускает ток около 2,5 А, что ограничивает его применение в устройствах выше 550 Вт при 220 В. Для большей мощности требуется увеличивать диаметр или применять несколько параллельных участков проволоки.

Неправильно подобранная длина или диаметр может привести к перегреву, снижению срока службы или неэффективному нагреву. Поэтому каждый параметр должен рассчитываться с учетом условий эксплуатации, тепловых потерь и требований к мощности. Рекомендуется использовать точные измерения и учитывать допуски на сопротивление материала.

Определение необходимой мощности нагревательного элемента

Для точного расчёта мощности нагревательного элемента из нихрома необходимо учитывать массу нагреваемого объекта, требуемую конечную температуру и время нагрева. Формула расчёта базируется на уравнении теплового баланса: Q = mcΔT, где Q – количество тепла в джоулях, m – масса объекта в килограммах, c – удельная теплоёмкость материала (например, для воды 4200 Дж/кг·°C), ΔT – разница температур.

Полученное значение тепла делят на время нагрева в секундах, чтобы получить требуемую мощность в ваттах: P = Q / t. Например, чтобы нагреть 1 литр воды (1 кг) с 20°C до 100°C за 300 секунд, потребуется: Q = 1×4200×(100−20) = 336000 Дж, следовательно, P = 336000 / 300 = 1120 Вт.

В случае воздухонагревателя или другого теплообменного применения коэффициент теплопередачи значительно ниже, и к расчетной мощности добавляют 20–50% запаса. Для открытых нихромовых спиралей рекомендуется учитывать теплопотери и повышать расчётную мощность минимум на 30%.

Итоговая мощность напрямую влияет на выбор диаметра и длины нихромовой проволоки, что критично при работе от сети 220 В. Недостаточная мощность не обеспечит заданный режим нагрева, а избыточная может привести к перегреву и выходу из строя.

Расчет сопротивления проволоки по заданной мощности и напряжению

Для расчета сопротивления нихромовой проволоки при подключении к сети 220 В необходимо использовать формулу: R = U² / P, где R – сопротивление в омах, U – напряжение в вольтах, P – требуемая мощность в ваттах.

Например, если задана мощность 1000 Вт, то сопротивление рассчитывается так: R = 220² / 1000 = 48,4 Ом. Это значение определяет общее сопротивление всей длины проволоки, которую предстоит изготовить.

Если используется нестандартное напряжение или предполагается работа устройства в другом диапазоне мощности, подставляются соответствующие значения. Формула линейна и позволяет легко пересчитать сопротивление при изменении одного из параметров.

Точный расчет сопротивления – критически важный этап, поскольку неправильный подбор значения приведёт либо к перегреву проволоки, либо к недостаточному нагреву. После определения сопротивления подбирается длина и диаметр проволоки, соответствующие полученному значению с учетом удельного сопротивления сплава.

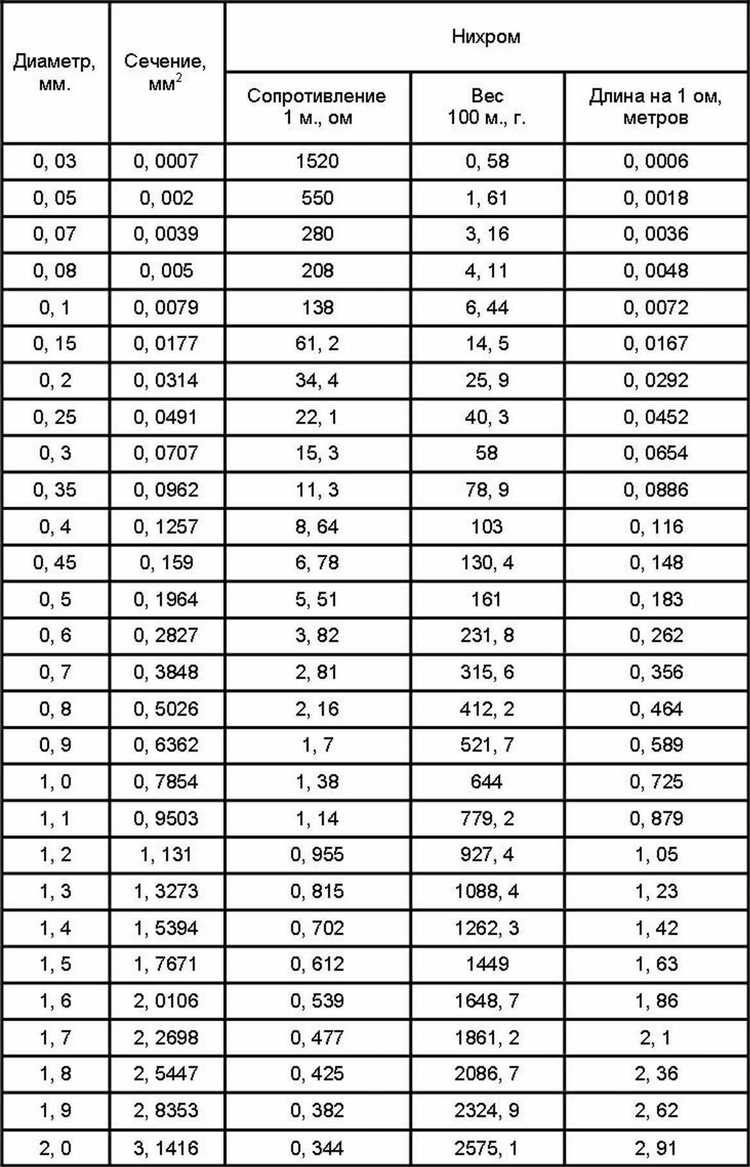

Выбор диаметра нихромовой проволоки по таблице сопротивлений

Для корректного подбора диаметра нихромовой проволоки необходимо использовать данные удельного сопротивления, ориентируясь на требуемую мощность и длину нагревательного элемента. Удельное сопротивление нихрома (Cr20Ni80) составляет в среднем 1,1–1,4 Ом·мм²/м. При расчёте принимается конкретное значение, например, 1,2 Ом·мм²/м.

Допустим, нужно получить мощность 1000 Вт при напряжении 220 В. Расчётное сопротивление цепи: R = U² / P = 220² / 1000 ≈ 48,4 Ом. Зная длину проволоки, например, 10 метров, можно определить нужное сопротивление на один метр: 48,4 / 10 = 4,84 Ом/м. Затем находим подходящий диаметр проволоки, у которой удельное сопротивление на погонный метр близко к 4,84 Ом/м.

Согласно справочным данным, проволока диаметром 0,2 мм имеет сопротивление около 5,5 Ом/м, а 0,3 мм – примерно 2,4 Ом/м. В данном случае подходит диаметр 0,2 мм, так как его сопротивление на метр наиболее близко к расчётному. При необходимости точной подгонки корректируется длина проволоки или выбирается промежуточное значение диаметра из доступных на рынке.

Важно учитывать предельный ток, который способна выдержать проволока заданного диаметра без перегрева. Для 0,2 мм он составляет около 1,8–2 А. При 220 В и 48,4 Ом ток составит около 4,5 А, что превышает допустимое значение. Следовательно, несмотря на совпадение по сопротивлению, данный диаметр не подходит по току. Необходимо выбрать диаметр, обеспечивающий сопротивление около 48 Ом при возможности пропускать ток выше 4,5 А. Это соответствует диаметру примерно 0,5 мм при длине около 7–9 м.

Выбор диаметра проводится итерационно: сначала рассчитывается сопротивление, затем подбирается длина и диаметр, обеспечивающие требуемую мощность без превышения допустимой плотности тока, которая для нихрома составляет не более 10–12 А/мм².

Определение длины проволоки для достижения нужного сопротивления

Для расчёта длины нихромовой проволоки требуется заранее определить нужное сопротивление цепи. Если известна требуемая мощность нагревателя и напряжение сети, сопротивление рассчитывается по формуле: R = U² / P, где U – напряжение (220 В), P – мощность в ваттах.

После получения значения сопротивления, длина проволоки L вычисляется по формуле: L = R × S / ρ, где:

Площадь поперечного сечения определяется как S = π × (d / 2)², где d – диаметр проволоки в метрах. Например, для проволоки диаметром 0,5 мм (0,0005 м) площадь составит 1,96 × 10⁻⁷ м².

Допустим, необходимо сопротивление 48,4 Ом (для нагревателя мощностью 1000 Вт при 220 В). При диаметре 0,5 мм длина проволоки будет: L = 48,4 × 1,96 × 10⁻⁷ / 1,1 × 10⁻⁶ ≈ 8,63 м.

Важно учитывать, что при нагревании сопротивление нихрома увеличивается, поэтому рекомендуется вводить коэффициент запаса 1,05–1,1 для компенсации температурного роста сопротивления.

Проверка допустимого тока через нихромовую проволоку

Для расчёта допустимого тока через нихромовую проволоку необходимо учитывать диаметр, длину, условия охлаждения и тип соединения. Основной параметр – плотность тока, безопасный уровень которой для нихрома составляет 10–20 А/мм² при естественном охлаждении. Превышение этого значения приводит к перегреву и снижению ресурса.

Например, проволока диаметром 0,5 мм имеет площадь сечения 0,196 мм². При максимальной плотности тока 20 А/мм², предельно допустимый ток составит около 3,9 А. Для проволоки диаметром 1 мм (сечение 0,785 мм²) безопасный ток увеличивается до 15,7 А. При наличии принудительного охлаждения допустимая плотность может быть увеличена до 30 А/мм², но это требует надёжного контроля температуры.

Если проволока применяется в нагревательных элементах, обязательно учитывать рабочую температуру, так как сопротивление нихрома растёт с нагревом. При нагреве до 1000 °C сопротивление увеличивается примерно на 30–40 %, что снижает ток при фиксированном напряжении, но требует корректировки расчётов для стабильной работы.

Для практического контроля: после монтажа и подачи напряжения необходимо измерить ток с помощью амперметра и сравнить с расчётным значением. Если измеренный ток превышает допустимый, необходимо увеличить длину проволоки или использовать больший диаметр.

Запрещено использовать проволоку без расчёта в устройствах с постоянной подачей питания – перегрев может привести к разрушению изоляции и короткому замыканию. Надёжность зависит от точности расчёта и условий отвода тепла.

Оценка температуры нагрева для выбранного сечения и длины

Температура нагрева нихромовой проволоки напрямую зависит от ее электрического сопротивления, которое определяется сечением и длиной, а также от мощности, выделяемой в проводе при протекании тока.

• Для расчета сопротивления R используйте формулу: R = ρ × (L / S), где ρ – удельное сопротивление нихрома (около 1,1 × 10⁻⁶ Ом·м), L – длина проволоки в метрах, S – площадь поперечного сечения в квадратных метрах.
• Мощность нагрева P вычисляется как P = U² / R, где U = 220 В – напряжение сети.
• Температура проволоки зависит от равновесия между выделяемой мощностью и теплопотерями. При увеличении длины или уменьшении сечения сопротивление растет, снижается ток и мощность, соответственно температура снижается.

Практические рекомендации:

1. Для типичного сечения 0,5 мм² и длины 1 м сопротивление составит около 2,2 Ом, мощность нагрева около 22 Вт, что обеспечит рабочую температуру порядка 800–900 °C при хорошем теплообмене.
2. При увеличении длины до 2 м температура снизится примерно на 30–40%, что нужно учитывать при выборе параметров для стабильной работы.
3. Уменьшение сечения ниже 0,3 мм² резко повышает сопротивление и уменьшает ток, что ведет к снижению температуры и может вызвать нестабильность нагрева.
4. Рекомендуется контролировать температуру термопарой или инфракрасным пирометром на экспериментальном образце для уточнения расчетов.
5. Для обеспечения заданной температуры важно учитывать окружающие условия: конвекцию, теплопроводность опор и радиацию.

Итог: точный расчет температуры требует учета удельного сопротивления, геометрии проволоки и теплообмена. При заданных 220 В оптимальное сочетание длины и сечения обеспечивает устойчивый температурный режим без перегрева.

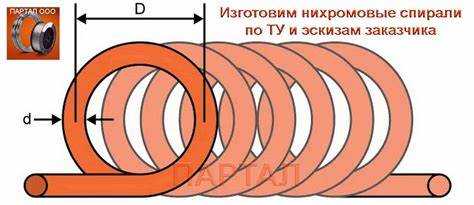

Подбор изоляции и монтаж проволоки в нагревательном устройстве

Для работы нихромовой проволоки при напряжении 220 В необходимо использовать изоляцию, способную выдерживать высокую температуру до 1200 °C и обеспечивать электрическую безопасность. Рекомендуется применять керамическую или стекловолоконную изоляцию, устойчивую к механическим нагрузкам и термическому расширению. Полимерные материалы не подходят из-за низкой термостойкости.

Монтаж проволоки следует выполнять на негорючем основании – керамические или металлические подложки с термостойкими креплениями. Проволока должна иметь минимальный контакт с основанием, чтобы избежать локального перегрева и механических повреждений. Рекомендуется использовать керамические изоляторы или специальные держатели с зазором не менее 1 мм.

При прокладке длина свободной проволоки не должна превышать проектную, чтобы избежать снижения сопротивления и увеличения тока. Соединения выполняют точечной сваркой или с использованием термостойких клемм с хорошей механической фиксацией и низким переходным сопротивлением. Запрещено применять обычные паяные соединения из-за разрушения изоляции при нагреве.

Проволоку необходимо защитить от прямого контакта с влагой и агрессивными средами, используя термостойкие оболочки или гильзы. Для дополнительной безопасности и равномерного нагрева рекомендуется прокладывать проволоку с шагом, обеспечивающим равномерное распределение тепла, исходя из мощности и типа нагревателя.

Вопрос-ответ:

Как правильно подобрать диаметр нихромовой проволоки для подключения к сети 220 В?

Диаметр проволоки зависит от необходимой мощности нагрева и длины резистивного элемента. Чем больше ток, тем толще должен быть проводник, чтобы избежать перегрева и значительных потерь энергии. Для расчёта следует учитывать удельное сопротивление нихрома и желаемую мощность, после чего вычисляется необходимая площадь поперечного сечения и выбирается ближайший стандартный диаметр проволоки.

Каким образом рассчитать длину нихромовой проволоки для получения нужного сопротивления при напряжении 220 В?

Для расчёта длины используется формула сопротивления R = ρ * L / S, где ρ — удельное сопротивление материала, L — длина, S — площадь поперечного сечения. Зная необходимую мощность, можно найти сопротивление по формуле R = U² / P, где U — напряжение (220 В), P — мощность. После этого подставляют значения в первую формулу и вычисляют длину L. Важно учитывать точные параметры проволоки, чтобы результат соответствовал требованиям.

Какие особенности учета температуры и нагрева нихромовой проволоки при расчете?

При работе нихромовая проволока нагревается до высоких температур, что влияет на её сопротивление — оно увеличивается с ростом температуры. При расчётах нужно учитывать температурный коэффициент сопротивления, чтобы итоговое сопротивление в рабочем состоянии соответствовало заданным параметрам. Нередко для точности измерений проводят экспериментальные замеры сопротивления при рабочих температурах.

Как влияет длина проволоки на ее долговечность и безопасность при использовании в сети 220 В?

Длина проволоки влияет на её сопротивление, а значит, и на выделяемое тепло. Если проволока слишком короткая и толстая, она может выделять слишком много тепла в одном месте, что повышает риск перегрева и выхода из строя. Слишком длинная проволока, наоборот, может привести к потерям энергии и снижению эффективности. Кроме того, правильный расчет длины и сечения способствует стабильной работе и уменьшает риск возгорания или повреждения изоляции.
