Современные смартфоны с инфракрасным портом становятся редкостью, несмотря на его удобство для управления бытовой техникой. Если в вашем Android-устройстве отсутствует встроенный ИК-передатчик, его можно добавить самостоятельно с минимальными затратами. Это возможно благодаря простой схеме с использованием инфракрасного светодиода и аудиоразъёма 3.5 мм, присутствующего в большинстве старых моделей смартфонов.

Для сборки внешнего ИК-порта понадобится инфракрасный светодиод с длиной волны 940 нм, электролитический конденсатор ёмкостью 100 мкФ и стандартный TRRS-штекер (четырёхконтактный джек). Питание и сигнал передаются через аудиовыход смартфона, преобразуемый специальным приложением в команды управления техникой. Оптимальное сопротивление резистора в цепи светодиода – 100 Ом для обеспечения безопасного тока.

Перед началом сборки рекомендуется проверить совместимость устройства с программами типа ZaZa Remote или IRplus. Эти приложения поддерживают выход сигнала через аудиоразъём, а также предлагают широкую базу данных ИК-кодов. При подключении собранного модуля убедитесь в правильной полярности светодиодов и отсутствии коротких замыканий – аудиовыход смартфона не рассчитан на значительную нагрузку.

Пайка элементов производится по схеме: анод светодиода соединяется с левым и правым каналом аудиовыхода через резистор, катод – с общей землёй. После сборки корпус можно изготовить из термоусадочной трубки или пластикового чехла от старого наушника. Такой самодельный ИК-передатчик позволяет управлять телевизором, кондиционером и другой техникой без необходимости покупки специализированных гаджетов.

Выбор подходящего инфракрасного светодиода для передачи сигнала

Для создания эффективного ИК порта на базе Android необходимо использовать инфракрасный светодиод с длиной волны 940 нм, так как большинство бытовой электроники воспринимает сигнал именно в этом диапазоне. Светодиоды с длиной волны 850 нм менее эффективны для управления такими устройствами, поскольку чувствительность ИК-приёмников у них снижена на этом уровне.

Ключевым параметром является мощность излучения. Оптимальны модели с выходной мощностью от 50 до 100 мВт/стерадиан при токе 100 мА. Например, светодиод OSRAM SFH 4545 обладает высокой направленностью и интенсивностью, обеспечивая стабильную передачу сигнала на расстоянии до 5 метров при кратковременной импульсной нагрузке.

Важна узкая диаграмма направленности – не шире 20°. Чем уже угол, тем выше плотность потока излучения в направлении приёмника. Это повышает дальность действия и снижает влияние помех от отражений. Светодиоды с широкой диаграммой (более 40°) теряют эффективность на расстояниях более 1–2 метров.

При выборе следует учитывать максимальный импульсный ток. Он должен быть не менее 1 А, чтобы светодиод выдерживал кратковременные пики, характерные для ИК-протоколов (NEC, RC5 и др.). При этом важно обеспечить ограничение длительности импульсов – не более 100 мкс, иначе возрастает риск перегрева и деградации кристалла.

Для подключения к аудиовыходу смартфона выбирают светодиоды с низким прямым напряжением – около 1.2 В, чтобы они могли эффективно работать от минимального сигнала без дополнительных каскадов усиления.

Рекомендуется избегать китайских безымянных моделей с заниженными характеристиками. Их параметры часто не соответствуют заявленным, что приводит к нестабильной работе порта. Предпочтение стоит отдавать продукцию от Vishay, OSRAM, Kingbright и Everlight.

Определение схемы подключения ИК-светодиода к аудиоразъёму смартфона

Определение схемы подключения ИК-светодиода к аудиоразъёму смартфона

ИК-светодиод подключается к 3.5 мм аудиоразъёму, используя канал левого и/или правого аудиовыхода. Наиболее надёжный способ – использование двух последовательно включённых ИК-светодиодов, соединённых между левым и правым каналами, с катодами к каждому каналу, а аноды соединены вместе и подключены к плюсу через диод Шоттки (например, 1N5819) для защиты от обратного напряжения.

Для корректной работы требуется резистор номиналом 100–150 Ом, подключённый последовательно с каждым ИК-светодиодом. Это ограничивает ток и снижает риск повреждения аудиотракта. Используемые ИК-светодиоды должны иметь низкое напряжение прямого падения (до 1.5 В) и высокий ток (до 100 мА в импульсном режиме).

Важно обеспечить гальваническую развязку сигнальной цепи. Для этого можно использовать два последовательно включённых конденсатора по 100 нФ между аудиовыходами и светодиодами, если смартфон не подаёт постоянного напряжения на аудиолинии. Также требуется обеспечить минимальную нагрузку на микрофонный вход – если он задействован в схеме, подключение ИК-светодиода к нему не допускается.

Схема эффективно работает только при использовании специального ПО, генерирующего звуковой сигнал на частоте 38–40 кГц, модулирующий ИК-излучение. Прямая подача напряжения без модуляции не вызывает отклика у ИК-приёмников бытовой техники.

Список необходимых компонентов и инструментов для сборки

Список необходимых компонентов и инструментов для сборки

Для сборки ИК-порта, совместимого с Android-устройствами, потребуется следующее оборудование и материалы:

ИК-светодиод (инфракрасный) Выбирайте светодиод с длиной волны 940 нм. Подходят модели типа TSAL6400 или аналогичные с узким углом излучения (до 20°) для направленного сигнала.
Аудиоразъём 3.5 мм (TRRS) Используется для подключения к разъёму наушников смартфона. Обязательно наличие четырёх контактов: левый, правый, земля, микрофон.
Конденсатор 100 нФ Служит для фильтрации шумов и стабилизации сигнала. Подключается между питанием и землёй.
Диод Шоттки (например, 1N5819) Предотвращает обратный ток, защищая смартфон. Устанавливается последовательно с ИК-светодиодом.
Резистор 100 Ом Ограничивает ток через ИК-светодиод, предотвращая его перегрев. Допустимая мощность – не менее 0.25 Вт.
Печатная плата или макетная плата Для пайки компонентов. Размер зависит от выбранной схемы, предпочтительнее компактная монтажная плата.
Паяльник с тонким жалом Температура пайки – около 300°C. Необходим для точного монтажа малогабаритных компонентов.
Припой с флюсом (диаметр до 0.6 мм) Используйте качественный свинцово-оловянный или бессвинцовый припой. Флюс должен быть нейтральным.
Термоклей или термоусадочная трубка
Мультиметр Для проверки сопротивления, целостности цепи и наличия напряжения на выходах.
Плоскогубцы и кусачки

Все компоненты легко найти в радиомагазинах или на онлайн-платформах. Рекомендуется выбирать элементы с проверенными техническими характеристиками, соответствующими выбранной схеме подключения.

Сборка схемы ИК-передатчика на базе 3.5 мм разъёма

Сборка схемы ИК-передатчика на базе 3.5 мм разъёма

Для создания ИК-передатчика, подключаемого к аудиовыходу смартфона, потребуется 3.5 мм TRS-разъём (стерео), два инфракрасных светодиода с рабочей длиной волны 940 нм, два диода типа 1N4148 и резистор на 100 Ом. Светодиоды должны обладать высокой мощностью излучения, так как аудиовыход не обеспечивает значительного тока.

Цепь строится следующим образом: левый и правый каналы TRS-разъёма соединяются через диоды 1N4148, аноды которых направлены к источнику сигнала. Их катоды объединяются и через резистор 100 Ом подключаются к анодам ИК-светодиодов. Катоды обоих светодиодов замыкаются на общий контакт (GND) разъёма.

Диоды 1N4148 необходимы для защиты смартфона от обратного тока и объединения стереоканалов в один. Резистор ограничивает ток, предотвращая перегрузку аудиовыхода. Монтаж производится на макетной плате или с применением термоклея для фиксации компонентов в компактной сборке. Все соединения должны быть короткими для минимизации потерь и искажений сигнала.

Для повышения эффективности следует использовать отражатель или трубку из непрозрачного материала, фокусирующую излучение светодиодов в направлении ИК-приёмника управляемого устройства. Проверка работоспособности осуществляется с помощью цифровой камеры, отображающей невидимое ИК-излучение в виде светящейся точки.

Проверка полярности и пайка компонентов

Перед пайкой компонентов для ИК порта необходимо точно определить полярность каждого элемента. Ошибки в полярности приводят к неработоспособности схемы или выходу из строя компонентов.

  • Светодиоды: длинная ножка – анод (плюс), короткая – катод (минус). На корпусе катода может быть фаска или плоский срез. Проверь с помощью мультиметра в режиме проверки диодов – при правильной полярности светодиод слабо засветится.
  • Конденсаторы: электролитические имеют маркировку минуса на корпусе. Керамические неполярны, но при монтаже старайтесь соблюдать одинаковую ориентацию.
  • Транзисторы: ориентируйтесь по маркировке корпуса. Распиновку проверяйте по datasheet. Частая ошибка – перепутанные коллектор и эмиттер.

Пайку выполняйте тонким жалом припоем с флюсом. Температура – 320–360°C. Последовательность:

  1. Залудите провода: нанесите каплю припоя на оголённые концы проводников.
  2. Закрепите элементы на плате или в макете – лишние движения во время пайки приводят к смещению контактов.
  3. Коснитесь жалом соединения и одновременно подавайте припой. Контакт должен быть блестящим, без излишков.
  4. Не перегревайте компоненты. Время пайки одного контакта – не более 2–3 секунд.
  5. После завершения промойте плату спиртом для удаления остатков флюса.

Особое внимание уделите пайке TRRS-разъема: соблюдайте соответствие контактов корпусу смартфона. Неправильная разводка приведёт к отсутствию сигнала на ИК-диоде.

Настройка смартфона для работы с внешним ИК-передатчиком

Настройка смартфона для работы с внешним ИК-передатчиком

Перед подключением убедитесь, что громкость аудиовыхода установлена на максимум. Низкий уровень сигнала приведёт к некорректной модуляции ИК-импульсов. Отключите эквалайзер и все звуковые эффекты в настройках устройства, включая «Улучшение звука» и «Dolby Atmos», если они активны.

Проверьте, чтобы смартфон поддерживал аналоговый аудиовыход, так как некоторые модели с USB-C не передают звук в аналоговом формате без активного ЦАП-адаптера. В этом случае потребуется OTG-совместимый ИК-передатчик с цифровым управлением.

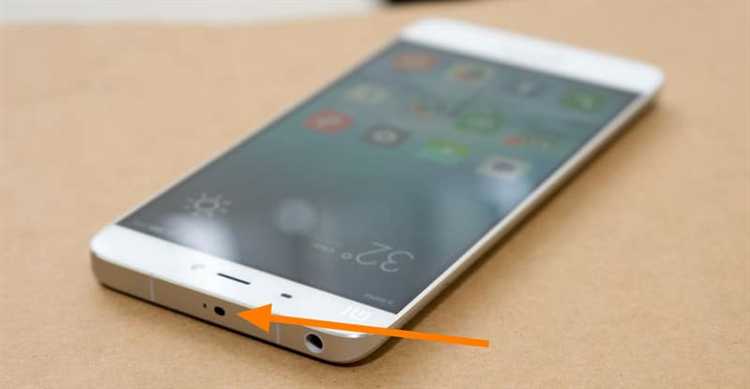

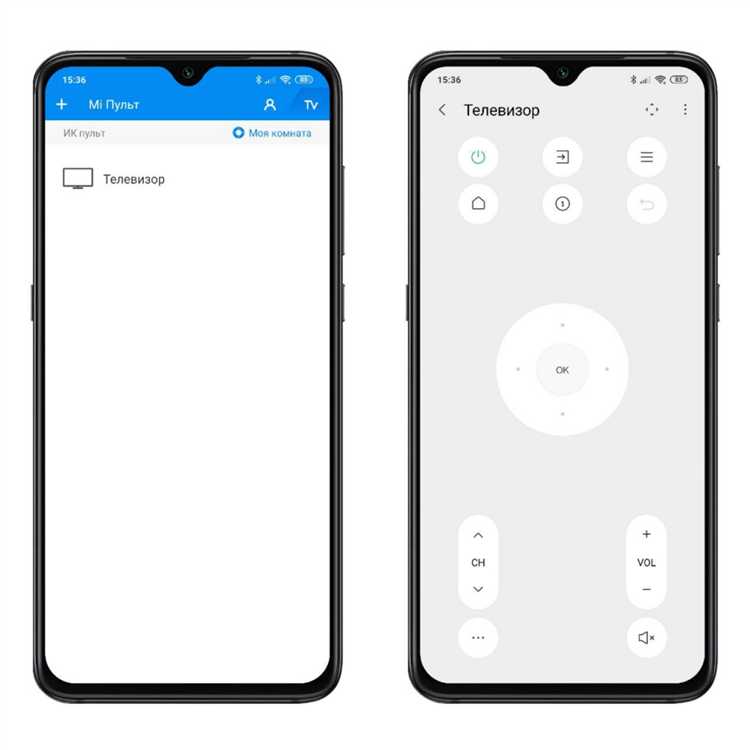

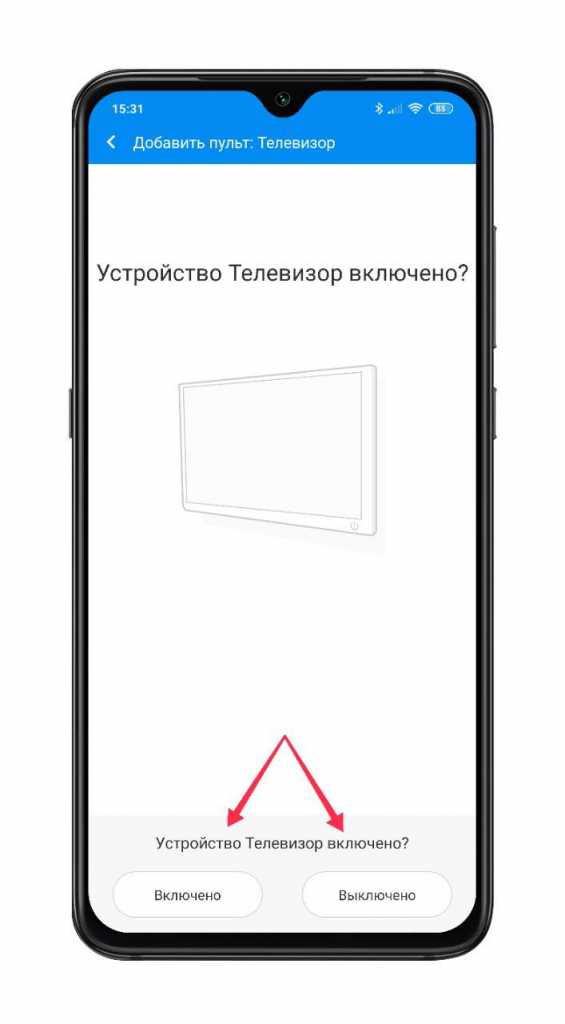

После установки приложения выберите тип устройства (например, телевизор, кондиционер), затем выполните ручной перебор кодов, если автоматическая настройка не дала результата. Убедитесь, что ИК-светодиод находится строго напротив приёмника устройства на расстоянии не более одного метра.

Если в настройках приложения доступна калибровка частоты несущей (обычно от 36 до 40 кГц), установите значение, соответствующее конкретному устройству. Например, большинство телевизоров Samsung используют частоту 38 кГц.

Проверьте работу ИК-сигнала с помощью камеры другого смартфона: при нажатии на кнопку в приложении светодиод должен мигать. Отсутствие свечения может указывать на неисправность схемы передатчика или слишком слабый сигнал из-за программных ограничений.

Установка и использование приложений для управления техникой через ИК

Для работы с самодельным ИК-портом на Android необходимы специализированные приложения, способные отправлять команды в инфракрасном диапазоне. Стандартные программы, предустановленные на устройствах с встроенным ИК-бластером, с внешними портами обычно не совместимы.

  • IRplus – одно из немногих приложений, поддерживающих внешние ИК-передатчики через аудиоразъём. При установке обязательно предоставить доступ к микрофону, так как сигнал передаётся через аудиоканал. После запуска выберите режим DIY (Do It Yourself) и настройте параметры под конкретный тип подключённого передатчика.
  • ZaZa Remote – требует оригинальный внешний передатчик от производителя, но можно адаптировать к самодельному через режим настройки пользовательского устройства. Требует ручного выбора частоты и протокола. Совместимость не гарантирована, но при точной настройке работает стабильно.
  • AnyMote – больше ориентирован на встроенные ИК-модули, но поддерживает экспериментальные внешние передатчики при активации расширенных настроек. Необходимо включить режим Custom IR Output и вручную задать параметры сигнала.

Порядок установки:

  1. Скачайте выбранное приложение из Google Play или с официального сайта разработчика (в случае IRplus – irplus-remote.github.io).
  2. Подключите ИК-передатчик к аудиоразъёму. Убедитесь, что громкость установлена на максимум – это критически важно для передачи сигнала.

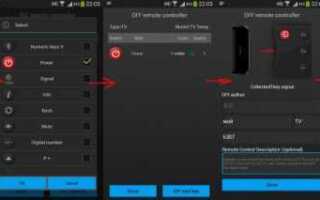

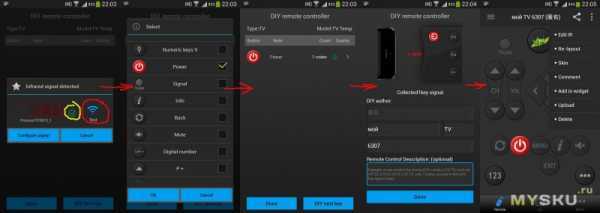

  3. Запустите приложение и перейдите в режим ручной настройки. Укажите параметры: несущая частота (обычно 38 кГц), длительности импульсов и пауз, соответствующие используемому устройству.
  4. Проверьте работу с вашей техникой. При необходимости скорректируйте временные интервалы сигналов, так как точность таймингов критична для корректного распознавания команд приёмником.

Рекомендации:

  • Используйте устройства с поддержкой воспроизведения стереосигнала через аудиоразъём – на некоторых моделях с ограничением частот может наблюдаться снижение мощности сигнала.
  • Перед каждым тестом перезапускайте приложение – это помогает очистить буфер аудиосигналов и избежать искажений.
  • Не используйте Bluetooth-наушники при работе – они блокируют аудиоразъём и делают невозможной передачу сигнала.

Диагностика и устранение проблем с передачей ИК-сигнала

Проверка аппаратной цепи. Выключите телефон и измерьте мультиметром прямое напряжение на светодиоде: для большинства ИК-LED оно должно находиться в диапазоне 1,1–1,4 В при токе 20 мА. Если видите меньше 0,9 В, значит ток ограничен – замените резистор на 150 Ω (при питании 5 В) или сократите его до 56 Ω, если питаете от аудиовыхода с амплитудой 1 Вр-р. При значении выше 1,5 В светодиод либо подключён обратной полярностью, либо вовсе не излучает.

Контроль несущей частоты. Подключите фотодиод к осциллографу; при передаче команды на экране должна появиться пачка импульсов с частотой 36–40 кГц и скважностью ≈33 %. Амплитуда ниже 0,8 В указывает на недостаточную громкость аудиосигнала или чрезмерную ёмкость монтажных проводов. Установите громкость в системе на 90–100 %, но избегайте клиппинга: пики не должны срезаться на осциллографе.

Диагностика программной части. Убедитесь, что приложение генерирует WAV 16-bit, 44,1 кГц без сжатия; некоторые плееры неожиданно нормализуют или ресэмплируют звук, сдвигая фазу модуляции. Экспортируйте сигнал из редактора Audacity и сравните MD5-хеш с хешем файла, проигрываемого в телефоне, чтобы исключить пере-обработку.

Электромагнитные помехи. Люминесцентные лампы и блоки питания импульсных зарядок могут задавливать слабый ИК-сигнал. Включите передачу команды, поднесите приёмник телевизора вплотную к передатчику; если управление восстанавливается, экранируйте провод медной фольгой, а корпус LED – термоусадкой с графитовым напылением.

Проверка разъёма. Звуковой выход Android-устройств следует стандарту CTIA: земля – второй контакт от наконечника. Ошибка в пайке меняет полярность модуляции, и часть приёмников «не видит» сигнал. Прозвоните TRRS-штекер; если земля уходит на крайний кольцевой контакт, перенесите провод на внутреннее кольцо.

Тест финального радиуса действия. После исправлений снимите ток с LED, подключив шунт 10 Ω на 5 с – это имитирует рабочую нагрузку. Если телефон не перезагружается и светодиод остаётся холодным (<40 °C по ИК-термометру), повторите тест дистанции: для светодиода с силой 40 мВт/ср минимальная надёжная дальность должна превышать 4 м при прямой видимости.

Вопрос-ответ:

Какие компоненты понадобятся для сборки ИК-порта своими руками?

Для самостоятельной сборки ИК-порта для Android потребуется минимум деталей: инфракрасный светодиод, резистор (обычно 100–200 Ом), штекер 3.5 мм (обычно TRRS), а также провод для соединения элементов. Важно учесть, что не все инфракрасные диоды подойдут — желательно использовать диоды, рассчитанные на работу с частотой около 38 кГц. Кроме того, необходимо соблюдать полярность подключения диода, иначе он не будет работать. Все компоненты можно найти в радиомагазинах или заказать через интернет. Сборка достаточно простая и не требует специализированных инструментов, кроме паяльника и базовых навыков пайки.

Поддерживают ли современные Android-смартфоны работу с самодельным ИК-портом через аудиовыход?

Поддержка самодельных ИК-портов через разъём для наушников сильно зависит от модели смартфона и версии Android. Многие современные устройства лишены 3.5 мм аудиовыхода, что делает невозможным использование такого порта без переходников. Кроме того, некоторые производители ограничивают программный доступ к аудиовыходу, что может мешать правильной передаче сигнала. Даже если разъём есть, работа порта может быть нестабильной. Перед сборкой рекомендуется уточнить, поддерживает ли конкретная модель передачу частот выше 20 кГц через аудиовыход, поскольку ИК-сигналы модулируются именно на этих частотах.
