Высота дымохода над кровлей напрямую влияет на тягу и безопасность работы отопительного оборудования. Согласно строительным нормам, минимальное расстояние от конька крыши до верхней точки трубы должно составлять не менее 50 см. Это обеспечивает достаточный отвод продуктов сгорания и предотвращает попадание дыма обратно в помещение.
Для крыш с уклоном менее 12° рекомендуется, чтобы дымоход возвышался над кровлей не менее чем на 1 м от самой высокой точки крыши в радиусе 10 метров. Такая высота помогает избежать обратного задувания ветра и снижает риск образования конденсата внутри трубы.
При установке дымоходов на кровлях с различными формами и материалами необходимо учитывать особенности ветровой нагрузки и теплоизоляции. Высота трубы должна обеспечивать защиту от искр и минимизировать вероятность возгорания кровельных покрытий, особенно если это горючие материалы.
Требования СНиП к высоте дымохода для частных домов

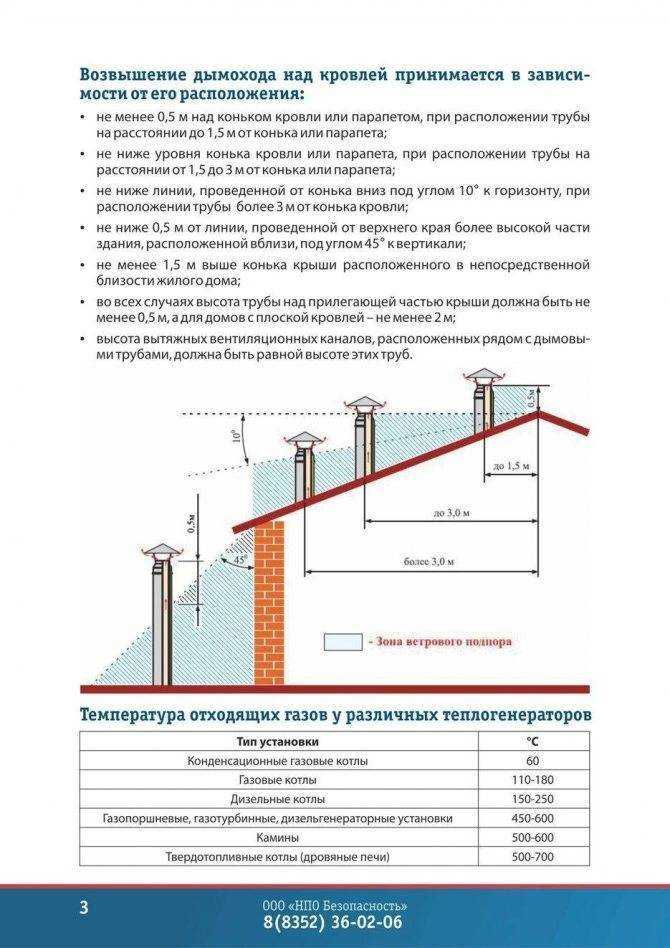

Согласно СНиП 41-01-2003 и СП 7.13130.2013, высота дымоходной трубы над крышей должна обеспечивать надежный отвод продуктов сгорания и минимизировать риск обратной тяги.
- Если крыша плоская или с уклоном менее 12°, труба должна выступать минимум на 0,5 м выше крыши.

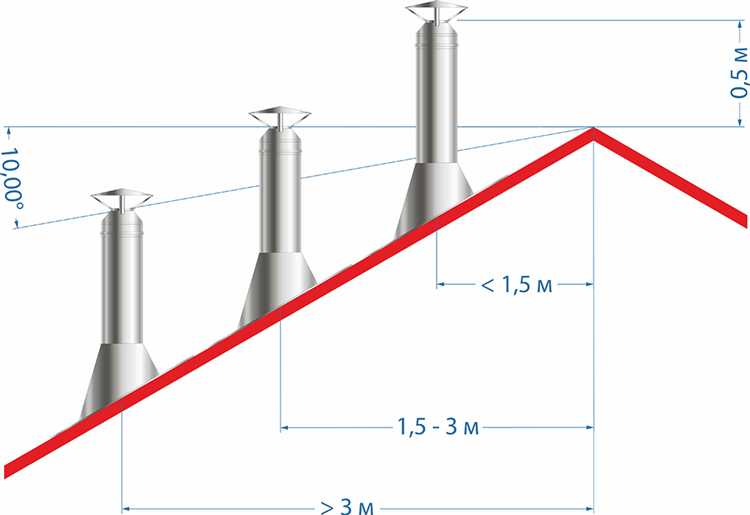

- При уклоне крыши более 12° дымоход обязан возвышаться на 0,5 м выше конька или находиться не ниже линии, проведённой под углом 10° от горизонтали к коньку.
- Для труб, расположенных на расстоянии до 1,5 м от конька, достаточно, чтобы их высота была на уровне конька или выше.
- При удалении дымохода от конька более 1,5 м, высота трубы должна быть на 0,5 м выше конька.
Кроме этого, СНиП требует учитывать:
- Высота дымохода должна исключать попадание дыма в окна, вентиляционные и выходные отверстия здания.
- Расстояние от верхнего края трубы до ближайшего препятствия (ветки, крыши соседнего здания) должно быть не менее 1 м.
- Материал и конструкция дымохода должны выдерживать температуру продуктов сгорания и предотвращать образование конденсата.
Влияние типа крыши на минимальную высоту трубы
Тип кровли напрямую влияет на аэродинамику потока воздуха вокруг дымохода и, соответственно, на требования к высоте трубы. Для плоских крыш минимальная высота дымохода над поверхностью должна составлять не менее 0,5 метра, чтобы избежать попадания дыма обратно в помещение и обеспечить эффективное рассеивание продуктов сгорания.
На крышах с крутым уклоном более 30° дымоход должен выступать над коньком минимум на 1 метр. Это необходимо для предотвращения обратной тяги, вызванной срывом потока воздуха на скатах.
В случае сложных многоскатных или шатровых крыш оптимально устанавливать дымоход выше всех выступающих элементов кровли на 0,5 метра, чтобы минимизировать зоны турбулентности и обеспечить стабильную тягу.
Не допускается размещение трубы ниже конька или на одном уровне с ним, так как это значительно снижает эффективность работы дымохода и повышает риск задымления помещений.
Расчет высоты трубы с учетом направления и силы ветра
Для учета ветровых факторов необходимо определить:
- Доминирующее направление ветра. Обычно определяется по метеоданным для региона. Труба должна быть выше линии ветрового потока с учётом ориентации крыши.
- Скорость ветра. Среднегодовые показатели и пиковые порывы важны для расчета давления на трубу.
Рекомендуется ориентироваться на формулу:
h ≥ H + 0,5 × W
где:
- h – минимальная высота трубы над коньком (в метрах);
- H – высота конька крыши;
- W – средняя скорость ветра (м/с), умноженная на коэффициент ветрового давления.
Для прямоугольных крыш высота трубы должна превышать конёк не менее чем на 0,5 м при умеренном ветре до 6 м/с и на 1 м при скорости ветра до 12 м/с.
Если труба расположена на скате, обращённом к преобладающему ветру, необходимо увеличить высоту минимум на 1,5 м по отношению к коньку, чтобы избежать обратной тяги и распространения дыма на кровлю.
При сильных порывах (выше 15 м/с) используют дополнительное усиление высоты и защитные элементы – дефлекторы или зонты, снижающие турбулентность и обратное давление.
- Высота трубы над крышей рассчитывается исходя из максимальной скорости ветра в регионе с поправкой на ориентацию и форму крыши.
- Труба должна возвышаться над коньком минимум на 0,5–1 м при средних ветровых нагрузках.
- Учет порывистости ветра требует дополнительного запаса высоты и применения защитных устройств.
- Нарушение этих условий снижает эффективность вытяжки и увеличивает риск загрязнения помещений.
Высота дымохода при расположении рядом с препятствиями
Если дымоход расположен рядом с препятствиями – стенами, парапетами, деревьями или соседними строениями – его высота должна превышать уровень этих объектов минимум на 0,5 метра. При этом расстояние от препятствия до трубы должно быть не менее 1 метра для предотвращения обратной тяги и скопления дыма.
Если препятствие выше, чем точка выхода дымохода, рекомендуемая высота трубы должна быть на 1 метр выше вершины препятствия. При большем расстоянии до препятствия (более 10 м) можно ориентироваться на стандартную высоту трубы согласно нормам, но при меньшем – обязательно учитывать влияние препятствия на движение воздушных потоков.
Для дымоходов, выходящих вблизи парапетов кровли, высота над уровнем парапета должна составлять не менее 0,5 м. Это обеспечивает свободный отток продуктов горения и предотвращает образование застоя дыма на кровле.
При проектировании высоты следует учитывать направление доминирующих ветров: если препятствие находится со стороны, с которой преобладают ветровые потоки, высоту трубы увеличивают дополнительно на 0,3–0,5 м для стабильной тяги.
Особенности установки трубы для различных типов отопительных приборов

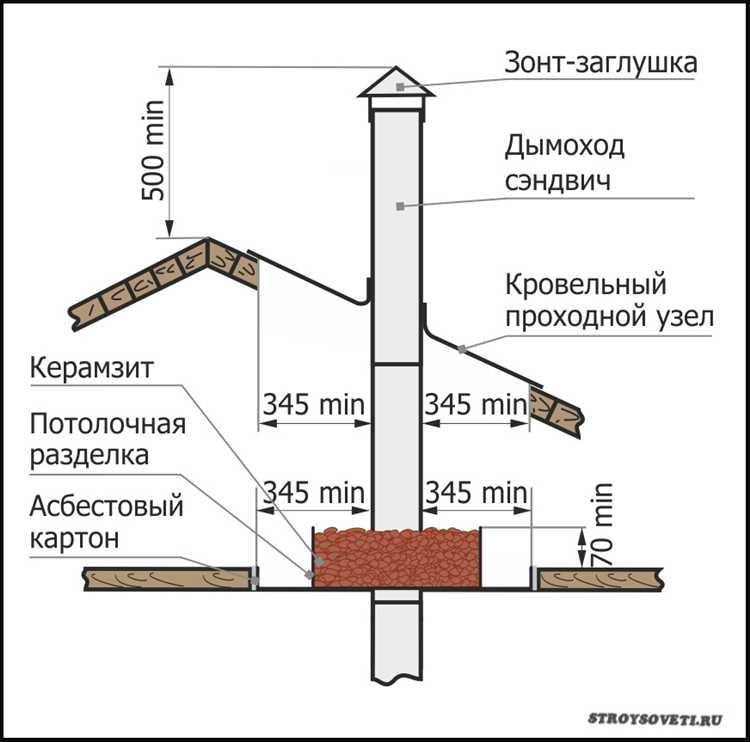

Для твердотопливных котлов и печей дымоход должен выступать над коньком кровли минимум на 50 см, чтобы обеспечить тягу и избежать обратной тяги из-за ветровых потоков. Высота напрямую влияет на эффективность удаления продуктов горения и предотвращение задымления помещения.
Газовые котлы требуют строго вертикального участка дымохода не менее 0,5 м перед переходом в горизонтальный. При этом высота трубы над крышей должна составлять не менее 1 м, если труба расположена дальше 1,5 м от конька, и не менее 0,5 м при расположении ближе. Это снижает риск попадания продуктов сгорания в вентиляционные отверстия и на фасад.
Для печей на жидком топливе установка трубы предусматривает обязательное использование утепленных и коррозионно-стойких материалов. Высота над коньком должна быть не менее 50 см, но при сложной архитектуре крыши – рассчитывается индивидуально с учетом направления преобладающих ветров.
Электрические отопительные приборы не требуют дымохода, но при наличии комбинированных систем важно разделять дымовые каналы, чтобы исключить попадание конденсата и обеспечить оптимальную тягу для каждого прибора.
Влияние высоты трубы на тягу и дымоходную тягу
Высота дымоходной трубы напрямую определяет силу тяги, которая создаётся за счёт разницы давления и температуры внутри и снаружи трубы. Чем выше труба, тем больше вертикальная колонна горячих газов, что увеличивает разницу давления и улучшает тягу. Рекомендуется минимальная высота не менее 5 метров от уровня топки для стабильной работы.
При увеличении высоты дымохода на 1 метр тяга возрастает примерно на 8–10%, однако превышение оптимального значения ведёт к излишнему охлаждению дымовых газов, снижая эффективность горения и вызывая образование конденсата.

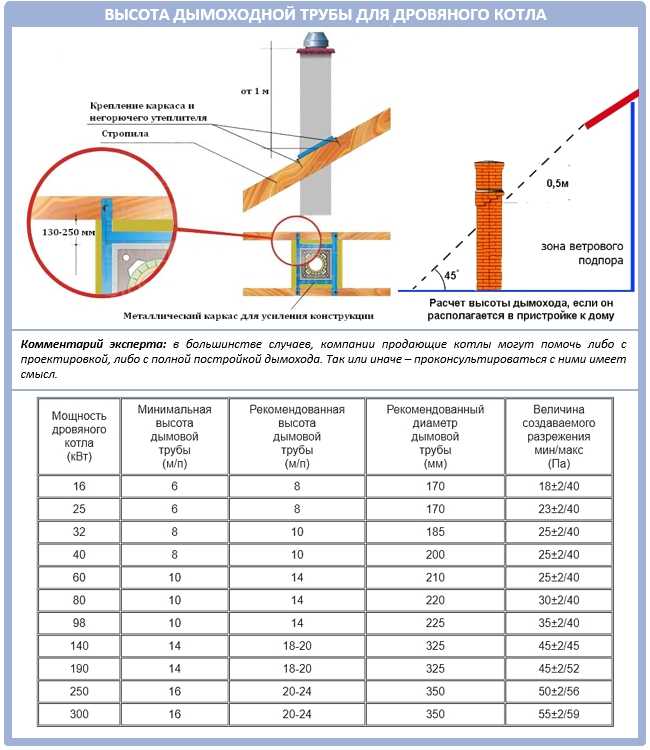

Оптимальная высота трубы зависит от типа топлива и конструкции отопительного прибора. Для дровяных и угольных котлов высота трубы обычно варьируется от 5 до 7 метров, для газовых – от 4,5 до 6 метров. При высоте ниже рекомендуемой тяга становится слабой, что приводит к задымлению помещения и накоплению сажи внутри дымохода.
Высота дымохода над коньком крыши также критична: труба должна возвышаться минимум на 50 см выше конька при расстоянии до 1,5 метра, и на 1 метр выше при расстоянии до 3 метров, чтобы обеспечить устойчивый поток воздуха и предотвратить обратную тягу из-за ветра.
В случае больших высот следует предусмотреть усиление конструкции и регулярную очистку, так как увеличивается вероятность образования зон пониженного давления и скопления отложений, влияющих на эффективность работы.
Методы проверки правильной высоты дымохода после монтажа
Первичная проверка высоты дымохода осуществляется визуальным осмотром с крыши и прилегающей территории. Высота трубы должна соответствовать нормам СНиП: минимум 0,5 м над коньком при удалении до 1,5 м, и не ниже конька при удалении более 1,5 м. Нарушение этих требований влияет на тягу и безопасность эксплуатации.
Для точного измерения высоты используется нивелир или лазерный дальномер. Измерение проводят от верхнего края трубы до конька крыши или уровня поверхности кровли, учитывая наклон и рельеф. Ошибка должна быть не более 5 см, чтобы обеспечить соответствие нормам.
Дополнительно рекомендуется выполнить испытание тяги дымохода с помощью дымовой трубки или специального анемометра. Отсутствие стабильной тяги или обратная тяга свидетельствуют о несоответствии высоты и необходимости корректировки.
В условиях сложной кровли и сильного ветра измерения лучше проводить в безветренную погоду, так как воздушные потоки могут искажать результаты. Если доступ к крыше ограничен, применяют технические средства – дроны с лазерным дальномером для безопасного и точного замера.
Для подтверждения соответствия нормам проводится расчет высоты дымохода с учетом местных ветровых нагрузок и особенностей кровельного покрытия. Расчеты выполняют инженеры с использованием ГОСТ 12.1.005 и СНиП 2.04.05. После установки корректной высоты оформляется акт приемки дымохода.
Вопрос-ответ:
Какая минимальная высота дымохода над крышей необходима для нормальной тяги?
Минимальная высота дымохода над крышей обычно составляет 0,5 метра, если крыша плоская. Если крыша имеет скат, дымоход должен возвышаться минимум на 0,5 метра выше конька или быть на высоте, обеспечивающей свободный выход дыма без помех от конструкции крыши. Такая высота помогает создать стабильную тягу и предотвращает попадание дыма обратно в помещение.
Почему дымоход должен быть выше конька крыши?
Дымоход, расположенный выше конька крыши, легче избавляется от воздушных завихрений, возникающих около кровельных поверхностей. Эти завихрения могут препятствовать выходу дыма, вызывая его обратный ход и попадание в дом. Повышение дымохода обеспечивает более свободное прохождение продуктов сгорания и улучшает работу отопительной системы.
Какие последствия могут возникнуть при слишком низком расположении дымохода над крышей?
Если дымоход слишком низко расположен, возникают проблемы с тягой. Дым может застаиваться и возвращаться в помещение, что опасно для здоровья и снижает эффективность отопления. Кроме того, возможно образование сажи внутри дымохода, увеличивающей риск возгорания. Низкое расположение также повышает вероятность попадания дыма в окна или вентиляционные отверстия.
Как влияет ветер на выбор высоты дымохода над крышей?
Ветер создает воздушные потоки и завихрения, которые могут мешать нормальному выходу дыма. Чтобы минимизировать влияние ветра, дымоход устанавливают выше конька крыши и на расстоянии от других конструктивных элементов, способных создавать турбулентность. В некоторых случаях дополнительно используют дефлекторы или колпаки для стабилизации тяги и защиты от обратного ветра.
Какие нормы и правила регулируют высоту дымоходной трубы над крышей в строительстве?
Высота дымохода регулируется строительными нормативами и пожарными правилами, которые варьируются в зависимости от региона. Обычно в СНиП и правилах противопожарной безопасности указано, что дымоход должен возвышаться над крышей минимум на 0,5 метра, а вблизи конька — быть выше конька не менее чем на 0,5 метра или соответствовать требованиям, обеспечивающим правильную тягу. Точные значения зависят от типа кровли и конфигурации здания.
