Как соединить гибкую подводку с пластиковой трубой

Гибкая подводка широко применяется при монтаже сантехнического оборудования благодаря простоте установки и универсальности. Однако при соединении с пластиковыми трубами возникают нюансы, требующие точного соблюдения технологии. Основная сложность – различие в материалах: резьбовое соединение металлической оплетки подводки и мягкая структура пластика.

Для надежного подключения необходим переходник с внешней или внутренней резьбой, соответствующий типу фитинга на трубе. Используются компрессионные или обжимные фитинги, предназначенные для полипропиленовых, ПВХ или PEX труб. Важно, чтобы уплотнительные элементы – резиновые кольца или тефлоновая лента – соответствовали диаметру и типу соединения, обеспечивая герметичность без чрезмерного давления.

При монтаже запрещается применять усилие, способное деформировать пластик. Рекомендуется использовать разводной ключ с контролем крутящего момента. После установки проводится проверка на герметичность при рабочем давлении не менее 3 бар. В случае утечки повторная затяжка не должна превышать ¼ оборота, чтобы избежать повреждения резьбы.

Выбор подходящей гибкой подводки для пластиковой трубы

Для подключения гибкой подводки к пластиковой трубе требуется учитывать тип пластика, из которого изготовлена труба. Наиболее распространены полипропилен (PP), сшитый полиэтилен (PEX) и поливинилхлорид (PVC). Под каждый материал требуется соответствующий способ соединения и адаптированные фитинги.

Гибкая подводка должна иметь внутреннюю резьбу с латунной или никелированной гайкой, совместимую с переходником на пластиковой трубе. Диаметр подводки должен точно соответствовать диаметру резьбы фитинга – как правило, используются размеры 1/2″ или 3/8″.

Длина подводки подбирается с запасом 10–15% относительно необходимой длины, чтобы избежать натяжения. При выборе длины учитывается радиус изгиба: минимальный допустимый изгиб должен быть не менее 5 диаметров шланга.

Оптимальный материал оплётки – нержавеющая сталь или нейлон. Подводка с алюминиевой оплёткой не рекомендована – быстро теряет герметичность при постоянных нагрузках. Внутренний шланг должен быть изготовлен из EPDM или силикона – они устойчивы к температуре до +90 °C и давлению до 10 бар.

Обязательно наличие маркировки с указанием максимального давления и температуры. При отсутствии такой информации использование подводки с пластиковой трубой не допускается. Также важен тип уплотнителя в гайке – предпочтительно выбирать модели с силиконовой прокладкой, обеспечивающей надежную герметизацию без дополнительных материалов.

Определение типа пластиковой трубы и ее диаметра

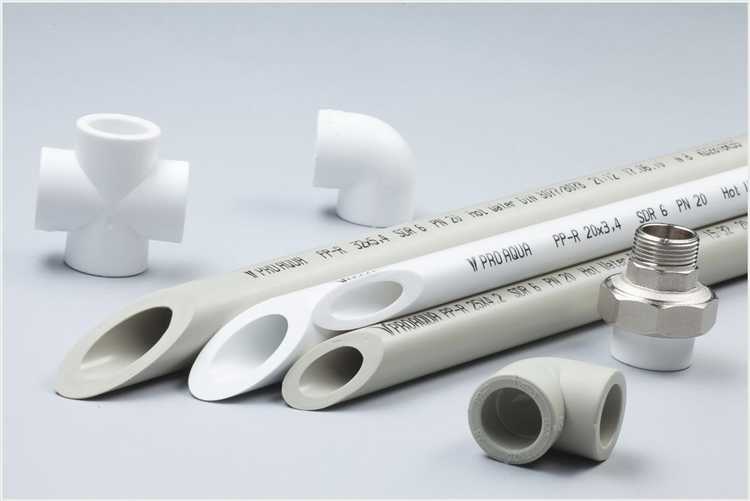

Для точного выбора фитинга и надежного соединения гибкой подводки необходимо определить тип пластиковой трубы. Наиболее распространены трубы из полипропилена (PPR), сшитого полиэтилена (PEX), полиэтилена низкого давления (ПНД) и металлопластика. Визуально их можно различить по цвету, жесткости и маркировке. PPR-трубы обычно зеленые или серые, имеют толстые стенки и требуют пайки. PEX гибкие, белые или полупрозрачные, применяются в скрытой разводке. ПНД – черные с синими продольными полосами, используются в холодном водоснабжении. Металлопластик имеет алюминиевый слой между двумя слоями пластика и хорошо гнется.

Диаметр определяется с помощью штангенциркуля или рулетки. Важно измерить внешний диаметр, поскольку именно он критичен для выбора компрессионных или обжимных фитингов. Например, для PPR наиболее распространены диаметры 20, 25 и 32 мм, у PEX – 16 и 20 мм, у металлопластика – 16, 20 и 26 мм. При отсутствии маркировки на трубе следует снять фитинг или соединение и провести замер напрямую. Несовпадение типа трубы с типом соединения приводит к протечкам и деформации узла.

Для труб с нестандартной формой или без маркировки желательно использовать шаблон-калибр, особенно при работе с китайскими или устаревшими системами. Также полезно свериться с установленными в доме фитингами – их маркировка часто указывает на диаметр и тип резьбы. Это упрощает подбор адаптера между подводкой и трубой.

Выбор переходника или фитинга для соединения с пластиковой трубой

Для подключения гибкой подводки к пластиковой трубе необходимо учитывать тип пластика (ПВХ, ПНД, полипропилен), диаметр трубы и способ соединения. Наиболее распространённые фитинги – резьбовые, компрессионные и цанговые. При использовании полипропиленовых труб требуется фитинг с наружной резьбой под пайку с одной стороны и внутренней или наружной резьбой под гибкую подводку с другой.

Компрессионные фитинги подходят для ПНД труб. Они состоят из корпуса, обжимного кольца и накидной гайки. При затягивании гайки кольцо сжимает трубу, обеспечивая герметичное соединение. Для подключения гибкой подводки используют фитинг с резьбой 1/2″ или 3/4″, в зависимости от размера подводки.

Цанговые фитинги применяются для труб из сшитого полиэтилена (PEX). Внутри установлен уплотнительный кольцевой элемент, прижимной конус и гайка. Надежность соединения обеспечивается за счёт обжима трубы металлической гильзой. Важно выбирать фитинг с переходом на резьбу стандарта G1/2 или G3/4, совместимую с подводкой.

Для ПВХ труб чаще всего используются клеевые фитинги. В этом случае необходим переходник с клеевым соединением на одну сторону и латунной или никелированной резьбой на другую. При выборе клея учитывают состав ПВХ и рабочее давление в системе.

Резьбовые соединения уплотняются фум-лентой или сантехнической нитью, в зависимости от типа резьбы. Для пластика предпочтительнее использовать нить, так как она не создает избыточного напряжения на резьбовой участок.

Ниже приведены типы фитингов и рекомендации по их применению:

Подготовка резьбового соединения и герметизация

Перед подключением гибкой подводки к пластиковой трубе необходимо убедиться в совместимости резьбы фитинга и подводки. Наиболее часто применяется наружная резьба ½» на пластиковом фитинге, соответствующая внутренней резьбе гибкой подводки.

Резьбовая часть должна быть чистой, без следов старого герметика, заусенцев и деформаций. Очистку выполняют сухой тканью или мягкой щеткой. Использование абразивных материалов недопустимо – возможно повреждение резьбы.

Для герметизации применяются: фум-лента, сантехническая нить или паста с анаэробным герметиком. Фум-лента накладывается по часовой стрелке, начиная с начала резьбы, в 5–7 слоев, без перекрытия края. Нить наматывается с усилием в направлении навинчивания, заполняя резьбовой профиль без выхода за его границы.

Анаэробный герметик наносится тонким равномерным слоем только на рабочую часть резьбы. После соединения не допускается демонтаж в течение времени, указанного производителем (обычно 15–20 минут до первичной фиксации).

Затягивание выполняется вручную до упора, затем на 1/4–1/2 оборота ключом без избыточного усилия, чтобы не повредить пластиковый фитинг. После подключения проверяется герметичность под давлением. При наличии протечки соединение разбирается, очищается и герметизируется заново.

Порядок соединения гибкой подводки с пластиковым фитингом

1. Проверьте тип пластиковой трубы: наиболее распространённые варианты – полипропилен (PPR), сшитый полиэтилен (PEX) и металлопластик. Для каждого типа применяется свой фитинг: резьбовой, обжимной или прессовый.

2. Выберите фитинг с наружной или внутренней резьбой, соответствующей диаметру и типу соединения гибкой подводки (чаще всего 1/2″ или 3/8″). Для пластиковых труб подходят фитинги с латунной или полипропиленовой основой и металлической вставкой под резьбу.

3. Подготовьте трубу: отрежьте строго перпендикулярно, удалите заусенцы и проверьте целостность торца. При работе с PEX или металлопластиком используйте калибратор для восстановления круглости сечения.

4. Установите фитинг на трубу согласно его типу:

   • Для полипропиленовых труб – пайка с использованием насадки подходящего диаметра и температурой около 260°C.
   • Для PEX – обжим с использованием обжимного кольца и пресс-клещей.
   • Для металлопластика – обжимной фитинг с гайкой и разрезным кольцом, затянутый гаечным ключом без перетяжки.

5. Очистите наружную резьбу фитинга от пыли и возможных следов герметика. Намотайте 6–8 витков фум-ленты или нанесите пастообразный герметик, если соединение разъёмное и требует дополнительной герметизации.

6. Подсоедините гибкую подводку, вручную закрутив гайку до упора. Затем подтяните гаечным ключом на 1/4–1/2 оборота. Не допускайте перекоса резьбы и избыточного усилия.

7. Откройте воду и проверьте соединение на герметичность. При обнаружении подтеков – слегка подтяните гайку, избегая деформации прокладки.

Проверка герметичности соединения после монтажа

После установки гибкой подводки на пластиковую трубу важно проверить соединение на отсутствие протечек. Для этого закрывают все краны и подают давление воды в системе, соответствующее рабочему (обычно 3-5 бар). Визуально осматривают место стыка на предмет капель или влаги в течение 5-10 минут.

Для повышения точности проверки рекомендуется использовать бумажную салфетку или чистую тряпку, приложенную к соединению, которая быстро покажет даже микроподтеки. При обнаружении влаги необходимо моментально остановить подачу воды и демонтировать гибкую подводку для повторного уплотнения.

Дополнительно возможно проведение проверки с помощью мыльного раствора, который наносится на место соединения. Появление пузырьков укажет на наличие утечки. Такой способ применим при работе с водой и воздухом, но не подходит для систем с высокой температурой.

При отсутствии видимых признаков протечек рекомендуется оставить систему под давлением на 30 минут и повторно проверить соединение. Только после подтверждения герметичности можно считать монтаж завершённым.

Распространенные ошибки при подключении и как их избежать

Подключение гибкой подводки к пластиковой трубе требует точности и соблюдения технических норм. Ошибки при монтаже приводят к протечкам, снижению срока службы и авариям. Ниже приведены ключевые ошибки и рекомендации по их предотвращению.

• Неправильный выбор фитингов и подводки. Использование фитингов и гибкой подводки, несовместимых по диаметру или материалу, вызывает перекосы и повреждения уплотнителей. Проверяйте соответствие диаметров и материалов – для пластиковых труб подходят фитинги из того же полимера или с переходниками, обеспечивающими герметичность.
• Отсутствие уплотнительных элементов или их неправильная установка. Многие протечки связаны с отсутствием или неправильным размещением прокладок и уплотнительных колец. Используйте резиновые или силиконовые уплотнители по стандарту, не заменяйте их подручными средствами. При установке проверяйте ровное расположение без перекосов.
• Перетяжка гайки соединения. Сильное затягивание приводит к деформации пластиковой трубы и повреждению резьбы на фитинге. Рекомендуется затягивать вручную с применением ключа только до упора, без излишнего усилия. Следуйте инструкциям производителя по моменту затяжки.
• Игнорирование подготовки труб и подводки перед монтажом. Недостаточное очищение и обезжиривание поверхности снижает сцепление и герметичность. Перед подключением снимайте фаски, удаляйте заусенцы и протирайте детали спиртом или специальным раствором.
• Необеспечение прямолинейности монтажа. Гибкая подводка должна подключаться без сильных перегибов и скручиваний. Избегайте изгибов с радиусом меньше, чем рекомендует производитель (обычно не менее 5–7 диаметров трубы), чтобы предотвратить механические повреждения и ухудшение потока.
• Отсутствие проверки герметичности после установки. Оставлять систему под давлением без теста опасно. После монтажа проведите пробное включение с визуальным контролем и при необходимости подтяните соединения.

Вопрос-ответ:

Какие инструменты нужны для подключения гибкой подводки к пластиковой трубе?

Для работы потребуются: разводной ключ или гаечный ключ нужного размера, ножницы или труборез для резки пластиковой трубы, уплотнительная лента (фум-лента), а также возможно прокладки или уплотнители, если они не входят в комплект гибкой подводки. Также рекомендуется подготовить тряпку для очистки соединений и обезжириватель для обработки поверхностей.

Как правильно подготовить пластиковую трубу перед установкой гибкой подводки?

Сначала необходимо отрезать трубу ровно и без заусенцев, используя труборез или острый нож. Затем следует тщательно очистить срез от грязи и жира, чтобы обеспечить плотное соединение. Для этого можно воспользоваться специальным обезжиривателем или спиртом. После подготовки поверхности можно нанести уплотнительную ленту на резьбовую часть фитинга, чтобы избежать протечек.

Какие ошибки часто допускают при подключении гибкой подводки к пластиковой трубе?

Одной из частых ошибок является недостаточная очистка трубы перед соединением, из-за чего уплотнители плохо прилегают. Еще распространена ситуация, когда резьба затягивается слишком сильно, что может привести к повреждению пластика или деформации фитинга. Иногда забывают использовать уплотнительную ленту, из-за чего соединение течет. Также стоит избегать чрезмерного изгиба гибкой подводки, чтобы не повредить ее и не ухудшить проток воды.

Можно ли использовать гибкую подводку для горячей воды при подключении к пластиковой трубе?

Да, но важно выбирать гибкую подводку, рассчитанную на высокую температуру и давление. Пластиковые трубы также должны быть предназначены для горячей воды, чтобы избежать деформации или повреждений. При монтаже необходимо учитывать температурное расширение и при необходимости использовать компенсаторы или гильзы, чтобы защитить соединение и обеспечить надежность системы.

Как проверить герметичность соединения после установки гибкой подводки на пластиковую трубу?

После завершения монтажа откройте воду и внимательно осмотрите место соединения на предмет подтеков. Рекомендуется также обернуть соединение сухой бумагой или тряпкой, чтобы сразу заметить появление влаги. Если вода просачивается, нужно подтянуть фитинг или повторно нанести уплотнительную ленту. Важно не затягивать слишком сильно, чтобы не повредить пластиковую трубу. Для дополнительной проверки можно использовать специальный мыльный раствор — при появлении пузырей в месте соединения будет понятно, что есть протечка.
