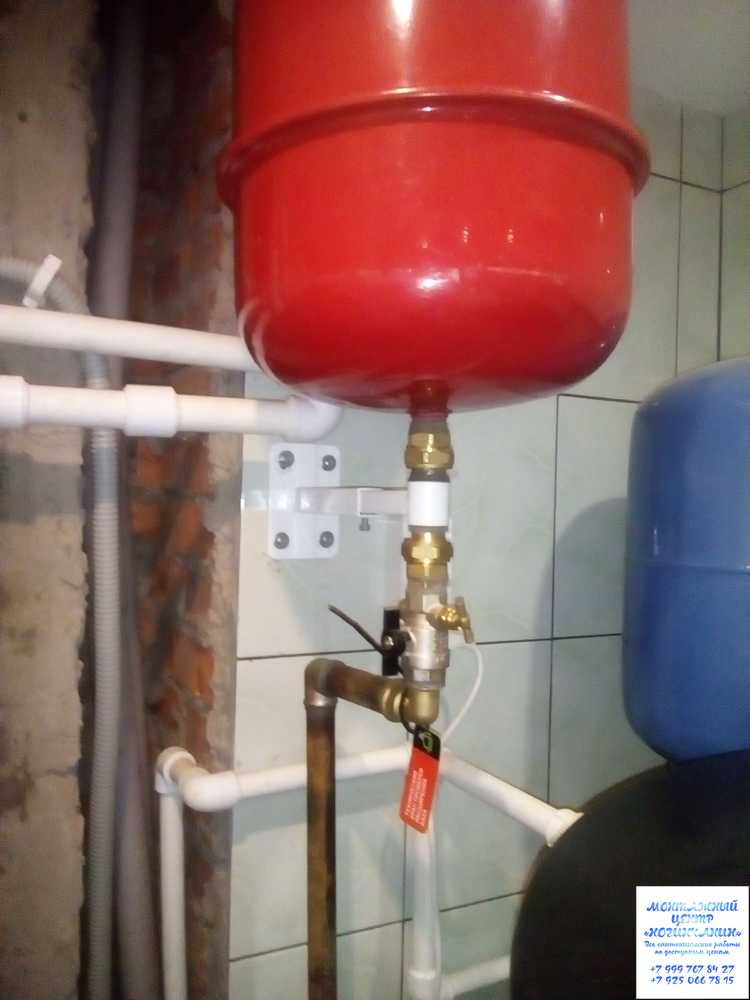

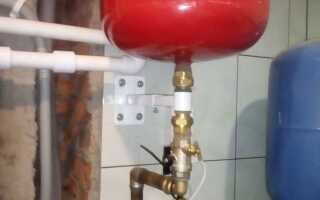

Белый расширительный бак – ключевой элемент закрытых систем отопления и водоснабжения. Его основная функция – компенсация температурного расширения теплоносителя, предотвращение избыточного давления и защита системы от гидроударов. Внутри бака установлен эластичный мембранный элемент, разделяющий внутренний объем на водяную и воздушную камеры.
Цвет бака имеет функциональное значение: белые модели чаще всего применяются в системах водоснабжения, где важно минимизировать контакт воды с внешними загрязнителями. Корпус из стали с антикоррозийным покрытием и герметичная мембрана обеспечивают длительный срок службы, устойчивость к перепадам температуры и давления.
При выборе бака важно учитывать объём системы и параметры насосного оборудования. Недостаточный объём может привести к частому включению насоса, ускоренному износу компонентов и возникновению гидроударов. Рекомендованное давление воздуха в пустом баке составляет около 1,5 бар, но должно корректироваться в зависимости от высоты водяного столба в системе.
Оптимальная установка расширительного бака – на подающей магистрали до насоса, в месте с минимальным гидравлическим сопротивлением. Для обеспечения стабильной работы необходимо периодически проверять давление в воздушной камере и целостность мембраны. При повреждении мембраны расширительный бак подлежит замене – ремонт в большинстве случаев нецелесообразен.
Как белый расширительный бак стабилизирует давление в системе
Белый расширительный бак выполняет ключевую функцию компенсации температурного расширения теплоносителя. При нагреве объем жидкости увеличивается, создавая избыточное давление. Мембрана внутри бака разделяет его на две камеры: одна заполнена воздухом под заданным давлением, вторая – принимает избыток жидкости.
При повышении температуры лишний объем воды попадает в бак, не нагружая трубопровод и оборудование. Это предотвращает срабатывание предохранительных клапанов, утечки и повреждения соединений. Давление в системе стабилизируется на уровне, заданном настройкой воздушной камеры бака, обычно в диапазоне 1,5–2,5 бар для бытовых систем.
Важно: давление воздуха в баке необходимо проверять и подкачивать минимум раз в год при отключенном и охлажденном контуре. Несоответствие заводскому значению приводит к потере компенсационной способности и скачкам давления при запуске и остановке котла.
Использование белого расширительного бака обязательно в закрытых отопительных системах с циркуляционным насосом. Без него невозможно обеспечить равномерную работу радиаторов, стабильную температуру и защиту от гидроударов.
Роль мембраны в работе расширительного бака
Мембрана в белом расширительном баке выполняет ключевую функцию разделения двух сред: теплоносителя и сжатого воздуха. Она изготавливается из эластичного материала, устойчивого к температурным перепадам и химическим воздействиям. В большинстве современных моделей используется бутилкаучук или EPDM, рассчитанный на рабочую температуру до +100 °C и давление до 10 бар.
Мембрана компенсирует тепловое расширение жидкости, предотвращая избыточное давление в системе. При нагреве объем воды увеличивается, и избыточное количество теплоносителя перемещается в бак, растягивая мембрану. При охлаждении мембрана возвращается в исходное положение под давлением воздуха, вытесняя жидкость обратно в систему.
Нарушение герметичности мембраны приводит к снижению эффективности работы системы: вода заполняет весь объем бака, исчезает возможность компенсации давления, возникают риски гидроударов и протечек. Проверка состояния мембраны должна проводиться не реже одного раза в год. Рекомендуется использовать модели с возможностью замены мембраны – это продлевает срок службы бака и снижает эксплуатационные затраты.
Для систем отопления с рабочим давлением до 3 бар оптимально выбирать бак с предустановленным давлением воздуха 1,5 бар и соответствующим объемом. Мембрана должна соответствовать классу теплоносителя: при использовании антифризов требуется материал с повышенной химической стойкостью.
Почему бак окрашен в белый цвет и что это означает
Белый цвет расширительного бака выбран не случайно – он играет ключевую роль в поддержании эксплуатационных характеристик оборудования. Прежде всего, белое покрытие эффективно отражает солнечное излучение. Это особенно актуально при установке системы в неотапливаемых или солнечно освещённых помещениях, где перегрев может негативно сказаться на давлении внутри бака и сроке службы мембраны.
Температурное воздействие ускоряет старение резиновой мембраны, а также повышает риск чрезмерного увеличения давления, что приводит к частым срабатываниям предохранительного клапана. Белая поверхность минимизирует теплопоглощение, обеспечивая более стабильные условия внутри бака и уменьшая нагрузку на автоматическую арматуру.
Практический эффект: при одинаковых условиях эксплуатации белый бак демонстрирует на 15–20% более стабильные температурные показатели по сравнению с аналогичными баками тёмных цветов. Это напрямую влияет на долговечность устройства и снижает риск коррозии внутренних компонентов, особенно в случае контакта с агрессивной средой.
Рекомендация: при выборе расширительного бака для систем отопления или водоснабжения в помещениях с переменным микроклиматом предпочтительнее использовать модели с белым покрытием. Это увеличивает срок службы оборудования и повышает общую надёжность системы.

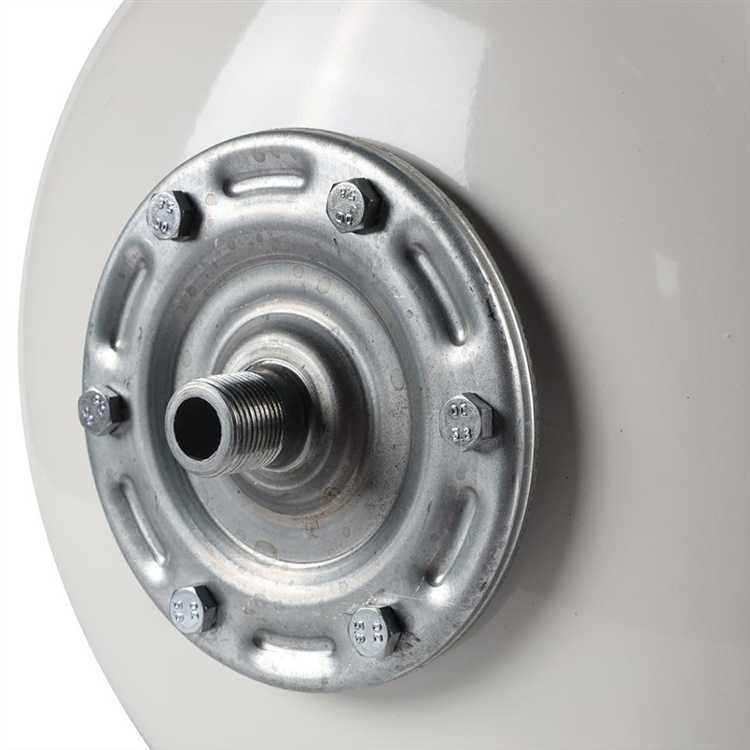

Как определить оптимальный объём белого расширительного бака
Расчёт объёма белого расширительного бака зависит от типа системы, общего объёма теплоносителя и температурных перепадов. Для закрытых систем отопления используют формулу: Vб = Vс × k / (1 — P1 / P2), где Vб – объём бака, Vс – объём теплоносителя, k – коэффициент температурного расширения, P1 – начальное давление, P2 – максимальное рабочее давление.
Объём теплоносителя (Vс) определяется суммой объёмов котла, трубопроводов и радиаторов. Для бытовых систем он обычно составляет от 50 до 200 литров. Коэффициент температурного расширения для воды в диапазоне от 10 до 90 °C – 0,035. Для гликолевых смесей – до 0,05.
Давление P1 выбирается чуть выше статического давления в самой верхней точке системы, обычно 1–1,5 бар. Давление P2 определяется по максимальному рабочему давлению компонентов системы, как правило, не превышает 3 бар.
Например, если объём системы 100 литров, используется вода, P1 = 1,5 бар, P2 = 3 бар, тогда Vб = 100 × 0,035 / (1 — 1,5 / 3) = 7 литров. Но для надёжности добавляют 30–50 % запаса, получая бак объёмом 10–11 литров.
При использовании гликоля объём бака увеличивается минимум на 20 % по сравнению с расчётом на воду. В системах с твердотопливными котлами бак подбирается с ещё большим запасом – до 80 % сверх расчётного значения.

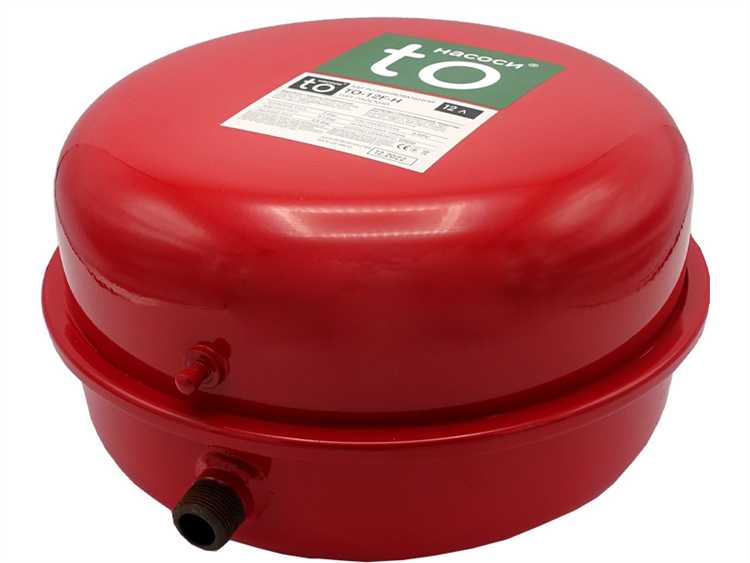

Особенности установки белого расширительного бака в закрытых системах отопления

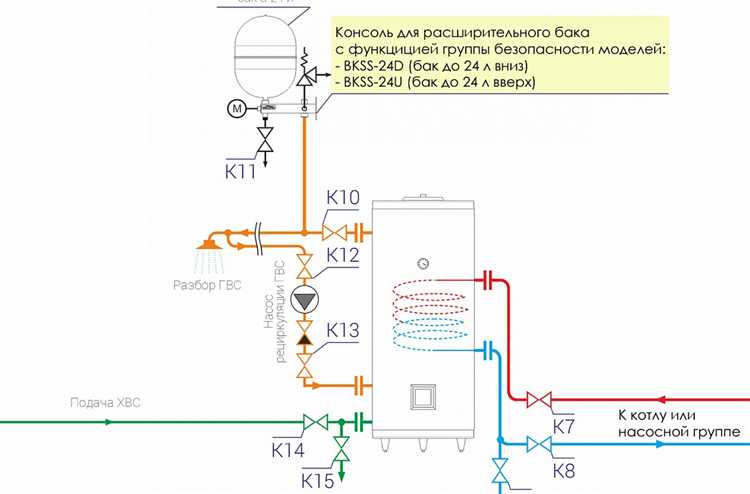

Правильное размещение бака – ключ к эффективной работе системы. Белый расширительный бак монтируется на обратной линии отопительного контура, между последним радиатором и входом в котёл. Это минимизирует влияние температурных колебаний и защищает мембрану от перегрева.
Вертикальная установка обязательна. Мембранные баки рассчитаны на вертикальное положение, при котором воздух и вода чётко разделяются. Горизонтальное размещение приводит к неравномерной нагрузке на мембрану и сокращению ресурса.
Доступ к сервису должен быть предусмотрен заранее. Расширительный бак требует периодической проверки давления воздуха в сухой камере, поэтому установка должна обеспечивать свободный подход к ниппелю.
Контроль предзаводского давления перед монтажом необходим. Заводская настройка составляет 1,5 бар, но при фактической высоте системы менее 5 метров давление следует снизить до 0,8–1 бар, чтобы избежать преждевременного срабатывания предохранительного клапана.
Применение запорной арматуры между баком и трубопроводом облегчает демонтаж и обслуживание. Обязателен обратный клапан только при наличии байпаса – иначе давление не будет компенсироваться в реальном времени.
Учет объема теплоносителя критичен: объем бака должен составлять минимум 10% от общего объема системы. При использовании гликолевых растворов коэффициент расширения выше, и расчет следует скорректировать на 15–18%.
Температурный режим системы влияет на выбор модели: при рабочих температурах свыше 90 °C следует использовать баки с усиленной мембраной из EPDM, устойчивой к термонагрузке и химическому воздействию антифризов.
Как проверить исправность белого расширительного бака
Проверка состояния белого расширительного бака требует пошагового подхода. Ниже приведён алгоритм действий, позволяющий оценить его исправность без демонтажа системы отопления:
- Отключите котёл и дождитесь, пока температура теплоносителя снизится до комнатной. Проверка возможна только при отсутствии давления из-за нагрева.
- Найдите золотник на баке (похож на автомобильный ниппель). Снимите с него колпачок и кратковременно нажмите на иглу. Если выходит вода – мембрана повреждена, бак подлежит замене.
- Проверьте давление воздуха в воздушной камере при помощи автомобильного манометра. Норма – 0,9–1,2 бар для систем с рабочим давлением 1,5–2 бар. Несоответствие – признак необходимости подкачки или замены бака.
- Если давление недостаточное, подкачайте насосом до нужного значения. Используйте ручной насос с манометром для точности. После подкачки проверьте стабильность давления спустя 24 часа.
- Оцените работу бака в режиме: при нагреве системы давление в расширительном баке должно вырасти не более чем на 0,3–0,5 бар. Более резкий скачок указывает на утрату компенсационной способности бака.
Если бак часто сбрасывает воду через предохранительный клапан или давление в системе резко скачет, несмотря на нормальные параметры бака – возможен внутренний дефект мембраны или утечка воздуха. В этом случае требуется замена.

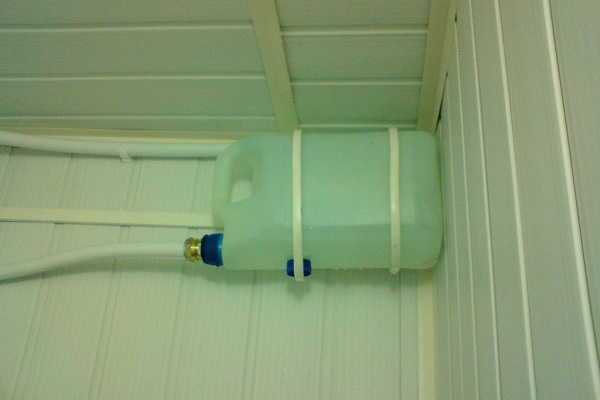

Когда необходимо заменять белый расширительный бак
Белый расширительный бак в системе отопления или водоснабжения теряет эффективность со временем из-за физических и химических процессов. Своевременная замена предотвращает сбои в работе оборудования и утечку теплоносителя.
- Повреждение мембраны. Если при проверке давления воздуха на ниппеле из него выходит вода – мембрана нарушена, и бак необходимо заменить.
- Коррозия корпуса. Наличие ржавчины, особенно в зоне сварных швов, указывает на потерю герметичности и риск прорыва.
- Отсутствие давления в воздушной камере. При проверке манометром давление ниже 0,5 бар, и подкачка не удерживает его – баллон не выполняет функцию компенсации и требует замены.
- Частые срабатывания предохранительного клапана. Это сигнал, что бак не справляется с расширением теплоносителя – объем может быть недостаточным или устройство неисправно.
- Истечение срока службы. Даже при отсутствии видимых дефектов, бак подлежит замене через 5–7 лет эксплуатации в закрытой системе отопления, согласно рекомендациям производителей.
- Появление посторонних звуков в системе. Постоянный шум, напоминающий стуки или завихрения, указывает на потерю функциональности бака и нарушение гидравлического баланса.
Игнорирование признаков неисправности ведет к повышенному давлению в системе, утечкам и преждевременному износу оборудования. Проверку состояния расширительного бака следует проводить ежегодно перед началом отопительного сезона.
Влияние температуры теплоносителя на работу расширительного бака

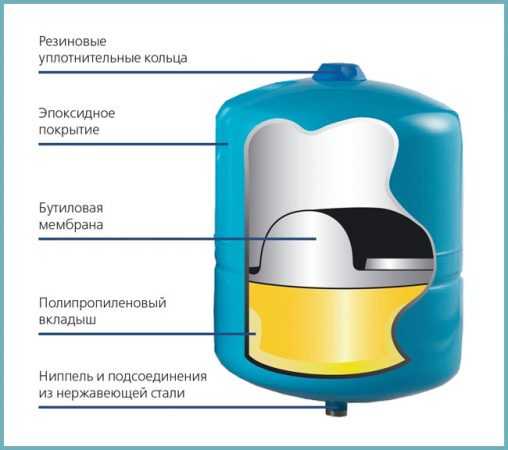

Температура теплоносителя напрямую влияет на давление в системе отопления и объем жидкости, который должен компенсировать расширительный бак. При нагреве до 90 °C объём воды увеличивается примерно на 4,3 %. Если объём бака недостаточен, это приводит к скачку давления, срабатыванию предохранительного клапана и потере теплоносителя.
Белые расширительные баки с мембраной рассчитаны на температурные колебания от 5 °C до 99 °C. При проектировании необходимо учитывать максимальную температуру и исходный объём теплоносителя. Например, для системы с объёмом 150 литров при рабочей температуре 80 °C рекомендуется бак минимум на 12–15 литров.
Неправильно настроенное давление в воздушной камере бака также усугубляет влияние температуры. При температуре ниже 20 °C давление в баке должно составлять 0,9–1,0 бар. При нагреве до 80 °C давление в системе может вырасти до 1,5–1,8 бар. Если давление воздуха ниже требуемого, мембрана будет деформироваться, что ускоряет её износ и снижает эффективность компенсации расширения.
Рекомендуется проверять давление в расширительном баке не реже одного раза в год, особенно до начала отопительного сезона. Контроль параметров позволяет стабилизировать работу всей системы и продлить срок службы оборудования.
