Полозья определяют ход и устойчивость выдвижного ящика, поэтому выбор типа крепления напрямую влияет на долговечность и функциональность конструкции. Различают три основных способа крепления: боковое, нижнее и центральное. Каждый метод подходит под определённые задачи и ограничения – от толщины стенок корпуса до предполагаемой нагрузки.
Боковое крепление применяется чаще всего: направляющие фиксируются на внутренних стенках тумбы и боковинах ящика. При этом важно учитывать допустимый зазор между корпусом и ящиком – стандартное значение составляет 12,7 мм (по 6,35 мм с каждой стороны) для телескопических направляющих. Несоблюдение этого параметра приведёт к заклиниванию или люфту.
Нижнее крепление, или поддонное, используется в системах скрытого монтажа. Оно обеспечивает эстетичность и плавность хода, но требует более точной геометрии и применения фурнитуры с синхронизирующими механизмами. Такие направляющие чаще всего устанавливаются на ящики с деревянными боковинами толщиной от 16 мм и выше, с обязательным соблюдением заданных производителем расстояний для крепёжных отверстий.
Центральное крепление подразумевает установку одной направляющей по центру дна ящика. Этот способ ограничивает грузоподъёмность (обычно до 15 кг) и применяется преимущественно в мебели для лёгких предметов. Он требует строго выровненной оси и дополнительной фиксации, исключающей перекосы при выдвижении.
Монтаж полозьев невозможен без точной разметки. Рекомендуется использовать шаблоны или цифровые угольники. Отклонение от параллельности более чем на 1 мм по длине направляющей существенно снижает ресурс механизма. Для крепления применяют евровинты или шурупы 3,5×16 мм с плоской шляпкой – это гарантирует надёжную посадку без деформации направляющей.
Выбор типа направляющих: шариковые, роликовые, скрытые

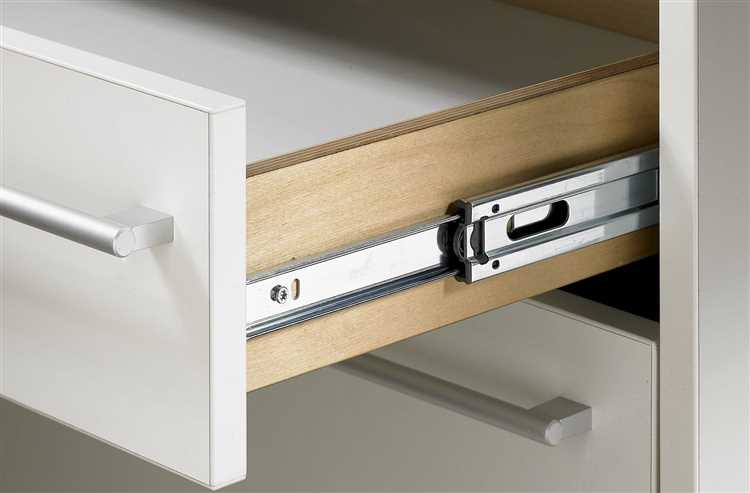

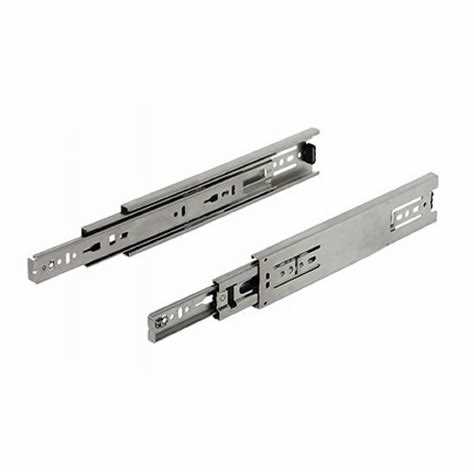

Шариковые направляющие обеспечивают полный выдвиг ящика и высокую плавность хода. Конструкция основана на стальных шариках, размещённых в дорожках. Рекомендуются для ящиков с весом до 45 кг и интенсивной эксплуатацией, например, в кухонной мебели или мастерских. Недостаток – более высокая цена по сравнению с роликовыми аналогами.
Роликовые направляющие – простой и экономичный вариант. Состоят из пластиковых или металлических роликов, перемещающихся по направляющим. Подходят для лёгких ящиков с нагрузкой до 15 кг. Ограниченный выдвиг (около 70%) и меньшая устойчивость к перекосам делают их малопригодными для глубокой мебели или хранения тяжёлых предметов.
Скрытые направляющие устанавливаются под дном ящика, не видны снаружи. Часто используются в системах push-to-open или с доводчиком. Поддерживают нагрузку до 30 кг, обеспечивают мягкое и бесшумное закрытие. Не подходят для узких ящиков с низкой высотой боковин, так как требуют определённого запаса по высоте и точной подгонки при установке.
Подготовка корпуса и ящика к установке направляющих
Перед монтажом направляющих необходимо обеспечить точную геометрию корпуса и ящика. Внутренняя ширина корпуса должна превышать внешнюю ширину ящика ровно на удвоенную толщину направляющих плюс технологический зазор от 0,5 до 1 мм с каждой стороны. Например, при использовании направляющих толщиной 12,7 мм общая разница в ширине должна составлять 26–27 мм.
Проверяется прямолинейность боковых стенок корпуса: любые изгибы или отклонения более 1 мм по всей длине нарушают работу механизма. Стенки должны быть строго вертикальны, без завалов внутрь или наружу. Аналогично, боковины ящика должны быть параллельны друг другу и перпендикулярны дну.
Условия для корпуса: внутренняя глубина должна соответствовать длине направляющих. Направляющие не должны выступать за пределы задней стенки. При установке полного выдвижения особенно важно обеспечить зазор минимум 5 мм между задней стенкой направляющей и стенкой корпуса, чтобы не возникало упора при полном открытии.
Требования к ящику: задняя и передняя стенки должны быть установлены строго под углом 90° к боковинам. Нарушение перпендикулярности приводит к перекосу направляющих и увеличенному трению. При креплении направляющих по бокам, высота ящика не должна мешать его движению: оставляют зазор не менее 10 мм сверху и снизу от направляющей до соседних элементов мебели.
Отверстия под крепёж лучше разметить заранее, используя шаблон или приспособление. Допустимое отклонение по высоте между левым и правым направляющим не более 0,5 мм. При разметке учитывается уровень пола или дна ниши – перекос основания мебели может исказить результат при использовании только строительного уровня.
Перед установкой рекомендуется сделать пробную сборку на один саморез с каждой стороны и протестировать выдвижение. Это позволяет убедиться в правильности положения без окончательной фиксации.
Разметка крепёжных точек для точного позиционирования
Перед началом установки направляющих необходимо определить точную высоту их размещения на внутренней стенке корпуса. Для стандартных ящиков с высотой фасада 120–160 мм оптимальной считается установка направляющих на 40–50 мм ниже верхнего края боковины ящика. Это значение обеспечивает устойчивость конструкции и достаточный ход выдвижения.
Используйте угольник и штангенциркуль для переноса размеров с одного элемента на другой. Отметьте карандашом или шилом координаты первой точки крепления ближе к переднему краю корпуса. Измерьте расстояние от нижней панели до центра крепёжного отверстия, затем перенесите это значение на противоположную сторону.
Для направляющих полного выдвижения важно учитывать отступ от переднего края корпуса – как правило, 2 мм, чтобы избежать упора фасада. Задняя точка крепления должна совпадать по высоте с передней, иначе произойдёт перекос. Проверку уровня удобно проводить с помощью лазерного построителя плоскостей или водяного уровня, особенно при установке более трёх ящиков в колонну.
Крепёжные отверстия в боковине ящика размечаются строго симметрично. Измерьте расстояние между передним краем и центром первого отверстия на одной боковине, затем перенесите его на другую. Используйте шаблон из фанеры или МДФ толщиной 4–6 мм, если необходимо разметить серию идентичных ящиков.
Перед сверлением проверьте совпадение всех точек при помощи «сухой» сборки – приложите направляющие без крепления и оцените выравнивание относительно корпуса. Только после этого переходите к финальному сверлению и фиксации.
Крепление направляющих к корпусу шкафа с учётом зазоров
Точный расчёт положения направляющих критичен для корректной работы выдвижного ящика. Неправильный зазор приведёт к заеданию или люфту.
- Минимальный необходимый зазор между внутренними стенками шкафа и внешними краями ящика – 25 мм (по 12,5 мм с каждой стороны) при использовании стандартных шариковых направляющих толщиной 12,7 мм.
- При установке скрытых направляющих с доводчиком требуемый зазор уменьшается до 21 мм (10,5 мм с каждой стороны), в зависимости от модели производителя.
- Для монтажа направляющих на боковые стенки шкафа важно выдерживать строго горизонтальное положение, допуск – не более 0,5 мм на 500 мм длины направляющей.
- Крепление производят саморезами 3,5×16 мм, в заранее просверленные отверстия диаметром 2 мм. Расстояние между точками крепления – не более 150 мм, обязательна фиксация минимум в трёх точках.
- От задней стенки шкафа до крайнего отверстия направляющей должно оставаться не менее 30 мм для компенсации возможного изгиба при нагрузке.
Перед окончательной фиксацией рекомендуется временно зафиксировать направляющие и проверить свободный ход ящика. При наличии перекосов скорректировать положение с помощью прокладок толщиной 0,5–1 мм.
Установка полозьев на ящик: выравнивание и фиксация
Перед установкой полозьев убедитесь, что боковые стенки ящика ровные и параллельны. Любое отклонение более 1 мм по длине может привести к заеданию механизма. Для контроля используйте металлическую линейку или штангенциркуль.
Разметку начните с отступа от нижней кромки ящика: для направляющих полного выдвижения – 25–30 мм, для роликовых – 20 мм. Отмеряйте с точностью до миллиметра, фиксируйте точки карандашом или шилом.
Прикладывая направляющую, совмещайте её заднюю кромку с задней стенкой ящика. Следите, чтобы направляющая не выступала за пределы корпуса. Прикручивайте саморезами Ø3,5 мм с шагом не более 100 мм. Первый и последний крепёж устанавливайте на расстоянии не более 15 мм от краёв.
После фиксации убедитесь, что обе направляющие установлены строго горизонтально. Проверка – установка на ровную поверхность и параллельное скольжение без заеданий. При перекосах – ослабьте крепёж и корректируйте положение, затем снова затяните винты.
Не используйте саморезы длиной более 16 мм для стенок из ЛДСП – возможен выход сквозь материал. При установке на фанеру допустима длина до 20 мм. Не сверлите отверстия заранее – направляющие могут сместиться при окончательной фиксации.
Проверка плавности хода и устранение перекосов
Для проверки плавности хода полозьев необходимо выдвинуть ящик полностью и обратно, обращая внимание на сопротивление и люфт. Оптимальное усилие при движении – 0,5–1 кг, без заеданий и скрипов. Если движение затруднено, следует провести диагностику по этапам.
Первый шаг – проверить крепление полозьев к корпусу и ящику. Все винты должны быть затянуты равномерно, без перетяжек. Перекос возникает при неровной затяжке или смещении крепежных отверстий.
Второй шаг – визуально оценить параллельность полозьев. Для этого сдвиньте ящик наполовину и проверьте зазор между полозьями и направляющими. Зазор должен быть равномерным по всей длине, не превышать 1–2 мм.
Третий шаг – устранить перекосы путем регулировки крепежных элементов. Если крепления регулируются, ослабьте их, выровняйте полозья строго параллельно направляющим и снова затяните с усилием, не превышающим рекомендуемое производителем (обычно 3–5 Н·м).
Четвертый шаг – проверить состояние смазки. Отсутствие или загрязнение смазочного слоя увеличивает трение. Используйте силиконовую смазку или специальные смазки для металлических направляющих, избегая избыточного нанесения, чтобы не привлечь пыль.
Последняя проверка – проведите 10 циклов полного выдвижения и задвижения. Отсутствие изменений в плавности хода и люфта указывает на устранение перекосов. Если проблемы остаются, рекомендуется заменить полозья или направляющие на новые, точно соответствующие размерам ящика.
Усиление креплений при работе с тяжёлыми ящиками
Для обеспечения надёжности креплений полозьев при нагрузке свыше 40 кг рекомендуется использовать направляющие с повышенной грузоподъёмностью – от 45 до 70 кг. Важно выбирать модели с металлическими шариковыми подшипниками и увеличенным сечением профиля, обеспечивающим жёсткость конструкции.
Монтаж крепежа должен включать использование усиленных металлических уголков толщиной не менее 2 мм в местах крепления к корпусу. Для фиксации полозьев применяйте винты с потайной головкой длиной минимум 25 мм из закалённой стали, с шагом установки не более 15 см.
Дополнительно следует устанавливать стопоры и демпферы, чтобы минимизировать ударные нагрузки при открывании и закрывании тяжёлого ящика. При длине направляющих свыше 400 мм рекомендовано использовать центральные опоры или дополнительные крепления, распределяющие нагрузку равномерно.
Перед монтажом необходимо проверить горизонтальность и параллельность установки направляющих, что снижает вероятность перекоса и преждевременного износа креплений. Рекомендуется применять антикоррозийные покрытия на крепёжных элементах для долговечности конструкции в условиях повышенной влажности или перепадов температуры.
Вопрос-ответ:
Какие виды крепления полозьев для выдвижных ящиков существуют?
Полозья могут крепиться разными способами в зависимости от конструкции мебели и типа направляющих. Основные варианты — крепление винтами с лицевой стороны, крепление снизу внутри корпуса и крепление с торца ящика. Каждый метод имеет свои особенности: винтовое крепление легко регулируется, нижнее — более скрытое, а торцевое подходит для узких ящиков.
Как правильно выбрать крепеж для полозьев выдвижного ящика?
Выбор крепежа зависит от материала корпуса и самой направляющей. Для деревянных ящиков обычно используются саморезы по дереву подходящей длины, которые обеспечивают надежное сцепление без раскола материала. Если корпус металлический, применяют болты с гайками или заклёпки. Также важно учитывать нагрузку: тяжелые ящики требуют более прочного крепежа с усиленными элементами.
Какие ошибки чаще всего допускают при установке полозьев на выдвижные ящики?
Частая ошибка — неправильное расположение направляющих, что приводит к перекосу ящика и затрудненному выдвижению. Также бывает недостаточно закреплены полозья — из-за этого они начинают люфтить или со временем откручиваются. Иногда выбирают слишком короткие или тонкие крепежные элементы, которые не выдерживают нагрузку. Важно строго соблюдать инструкции производителя и проверять точность разметки перед монтажом.
Можно ли самостоятельно заменить крепления полозьев на выдвижных ящиках и как это сделать?
Замена креплений вполне возможна без вызова мастера. Для этого нужно аккуратно снять ящик, открутить старые крепления и подобрать новые с аналогичными размерами и типом фиксации. Перед установкой желательно очистить поверхность и проверить целостность материала. При закреплении важно точно выставить направляющие, чтобы обеспечить плавное движение ящика. Рекомендуется использовать уровень и измерительную линейку для точности.
Как повысить долговечность креплений полозьев на выдвижных ящиках?
Чтобы крепления служили дольше, стоит использовать крепеж из качественных материалов — например, из нержавеющей стали или с антикоррозийным покрытием. Следует избегать чрезмерного затягивания винтов, чтобы не повредить детали. Регулярный осмотр и своевременная подтяжка крепежа помогут избежать люфта. Кроме того, полезно смазывать направляющие специальными составами, уменьшающими трение и износ.
