Крепление сэндвич труб дымохода требует точного выбора элементов и правильной последовательности работ, чтобы обеспечить герметичность и безопасность эксплуатации. Основные методы крепления включают использование хомутов с резиновыми прокладками, монтажных кронштейнов и специальных крепежных планок, рассчитанных на тепловое расширение и вибрации.
Хомуты с резиновыми прокладками обеспечивают надежную фиксацию труб, минимизируют риск повреждений и сохраняют герметичность соединений. Для монтажа рекомендуются изделия из нержавеющей стали с толщиной металла не менее 1,5 мм и диаметром, соответствующим внешнему диаметру трубы с точностью ±1 мм.

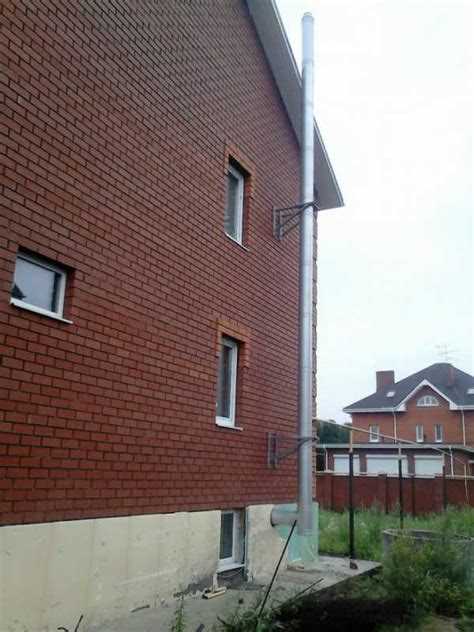

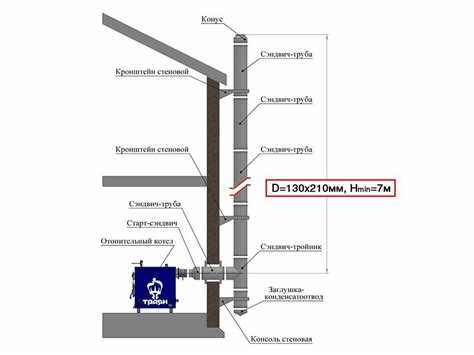

Монтажные кронштейны применяются для фиксации дымохода к стенам или перекрытиям и должны устанавливаться с шагом не более 1,5 метра, чтобы избежать прогибов и деформаций. Важно учитывать зазор между трубой и несущей конструкцией не менее 50 мм для обеспечения тепловой изоляции и предотвращения пожароопасных ситуаций.
Правильное распределение нагрузки и учет температурных расширений являются ключевыми факторами при выборе способов крепления. Использование жестких соединений без компенсации расширения может привести к трещинам и снижению долговечности дымохода.
Выбор крепежных элементов для сэндвич труб дымохода
Крепежные элементы для сэндвич труб дымохода должны обеспечивать надежную фиксацию с учетом теплового расширения и ветровых нагрузок. Для монтажа обычно применяют металлические хомуты из нержавеющей стали толщиной не менее 1,5 мм с резиновыми или силиконовыми прокладками для защиты внешнего корпуса трубы от повреждений.
Дюбели и анкеры выбираются исходя из материала стены. Для кирпичных и бетонных оснований подходят анкеры с диаметром 8–10 мм и длиной не менее 60 мм, обеспечивающие прочное удержание. В деревянных конструкциях используются саморезы с шайбами, предотвращающими расщепление материала.

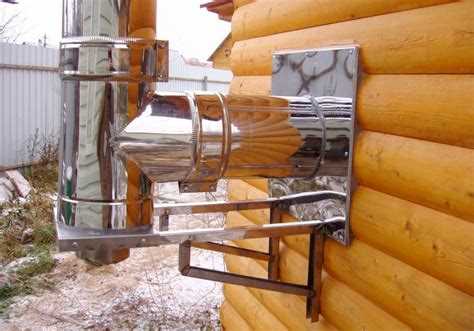

Угловые и прямые кронштейны необходимы для крепления на фасадах и для фиксации поворотов дымохода. Они изготавливаются из оцинкованной или нержавеющей стали с толщиной 2 мм и имеют отверстия для регулировки положения трубы. Расстояние между кронштейнами рекомендуется выдерживать не более 1,5 метра, чтобы исключить провисание.
Особое внимание следует уделять элементам, расположенным на участках с высокой температурой. В таких местах крепеж должен выдерживать температуры до 600 °C, поэтому оптимальны детали из нержавеющей стали AISI 304 или выше. Пластиковые или оцинкованные элементы использовать нельзя.

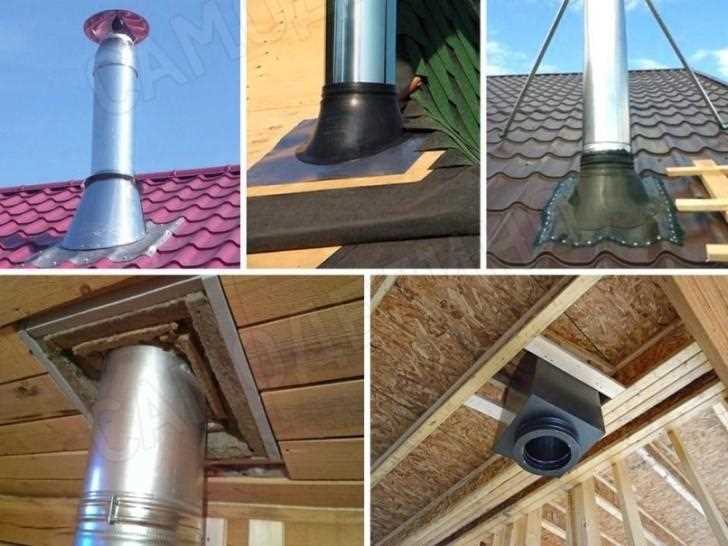

В местах прохода трубы через перекрытия или стены рекомендуется устанавливать специальные монтажные рамки с теплоизоляцией и защитными кольцами, предотвращающими контакт металла с горючими материалами и обеспечивающими дополнительную фиксацию.
Важна правильная затяжка крепежа: чрезмерное усилие приводит к деформации трубы, недостаточное – к люфтам и повышенному износу уплотнителей. Используйте динамометрический ключ с моментом затяжки в пределах 3–5 Н·м.
Методы фиксации труб к стенам и перекрытиям

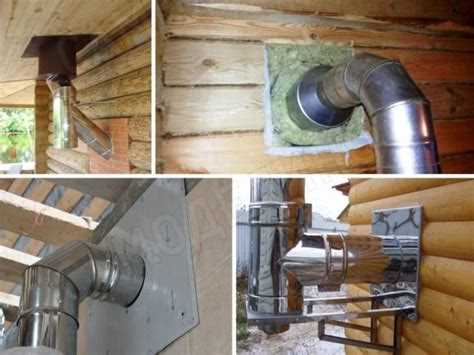

Для надёжного крепления сэндвич труб к стенам применяют специальные хомуты с резиновыми прокладками, предотвращающими повреждение изоляции и обеспечивающими виброизоляцию. Диаметр хомутов должен точно соответствовать наружному размеру трубы. Фиксация к стенам выполняется через анкерные болты или дюбели, в зависимости от материала стены: бетон требует анкерных болтов с распорными элементами, кирпич – дюбелей с глубиной заделки не менее 70 мм.
Расстояние между крепежами для вертикальных участков трубы должно составлять 1,5–2 метра, для горизонтальных – не более 1 метра, чтобы исключить провисание. Для проходов через перекрытия используют монтажные опоры или металлические скобы с теплоизоляционными прокладками. Опоры фиксируются к перекрытию анкерами или сваркой на металлических конструкциях.
При креплении к деревянным элементам перекрытий рекомендуется предварительно устанавливать металлические накладки для равномерного распределения нагрузки. Монтаж креплений выполняется строго перпендикулярно оси трубы, чтобы избежать деформаций и нарушения герметичности соединений.
Для компенсации теплового расширения используются гибкие крепления с возможностью смещения трубы на 10–15 мм. В местах прохода через стены обязательна установка противопожарных уплотнителей и негорючих разделок с зазором не менее 30 мм для обеспечения безопасности и легкости демонтажа.
Особенности крепления на крыше: монтаж кронштейнов и поддержек
Для надежной фиксации сэндвич труб дымохода на крыше используются специальные кронштейны, рассчитанные на вес и ветровую нагрузку. При выборе крепежа ориентируйтесь на материал кровли: для металлочерепицы и профнастила применяют саморезы с уплотнительными шайбами, для битумной или мягкой черепицы – универсальные анкеры с герметизирующими элементами.
Монтаж начинается с установки кронштейнов в местах, где труба будет фиксироваться наиболее устойчиво – как правило, через 1,5–2 метра по вертикали. Максимальный шаг между кронштейнами не должен превышать 2 метра, чтобы предотвратить провисание трубы под собственной массой и воздействием ветра.
Перед креплением кронштейнов необходимо проверить ровность поверхности кровли и при необходимости выровнять или установить подкладки из металла, чтобы избежать деформации и обеспечить плотный контакт крепежа с основанием.
Особое внимание уделяется герметизации точек крепления. Используйте высококачественные силиконовые или полиуретановые герметики, устойчивые к ультрафиолету и температурным перепадам. Это предотвратит попадание влаги под кровлю и защитит от коррозии металла.
Поддержки для сэндвич труб монтируют с учетом теплового расширения. Кронштейны должны обеспечивать возможность незначительного смещения трубы, избегая чрезмерного напряжения и риска повреждения изоляционного слоя. Использование специальных клипс и хомутов с амортизирующими вставками значительно увеличивает долговечность системы.
Для кровель с крутым уклоном установка поддержек выполняется с расчетом на минимизацию нагрузки на кровельный материал. В таких случаях рекомендуется дополнительно усиливать крепеж, применяя металлические пластины или уголки, которые равномерно распределяют давление.
Контроль правильности установки проводят визуально и при помощи уровня, проверяя вертикальность и отсутствие перекосов трубы. Рекомендуется закреплять временные фиксаторы до полного монтажа, чтобы избежать смещения конструкции под собственным весом или ветровыми порывами.
Технология установки хомутов и фиксаторов труб
Для надежного крепления сэндвич труб дымохода применяют специализированные хомуты и фиксаторы, рассчитанные на работу с металлом толщиной от 0,5 до 1 мм. Перед монтажом поверхность трубы должна быть очищена от загрязнений и влаги, чтобы обеспечить плотное прилегание крепежа.
Хомуты устанавливаются строго по инструкции производителя, обычно на расстоянии не более 1,5 м друг от друга. Это позволяет равномерно распределить нагрузку и минимизировать вибрации. Для вертикальных участков оптимально использовать хомуты с резиновыми или силиконовыми прокладками, предотвращающими повреждение изоляционного слоя.
Фиксаторы труб монтируют на опорных элементах конструкции дымохода. При этом важно соблюдать зазоры между трубой и крепежом, рекомендованные в пределах 2-3 мм, чтобы компенсировать тепловое расширение металла. Слишком тугая затяжка приводит к деформации и снижению герметичности соединений.
Для фиксации хомутов используют винты или болты из нержавеющей стали с антикоррозийным покрытием. Их длина должна обеспечивать надежный захват без риска повреждения трубы или изоляции. При монтаже следует избегать перекосов, контролируя положение с помощью строительного уровня.
В местах пересечения с элементами здания (стены, перекрытия) крепеж устанавливают с дополнительными уплотнителями – жаростойкими лентами или герметиками, чтобы избежать утечек дыма и конденсата. При наружном монтаже хомуты и фиксаторы рекомендуется дополнительно покрывать антикоррозийными составами.
Регулярная проверка затяжки крепежных элементов необходима спустя 1-2 месяца после запуска системы и далее – ежегодно. Это предупреждает ослабление креплений из-за вибраций и температурных перепадов.
Использование монтажных пластин и уголков для стабилизации дымохода
Монтажные пластины и уголки применяются для фиксации сэндвич труб дымохода в вертикальном положении и предотвращения их смещения под воздействием ветра или вибраций. Правильный выбор и установка этих элементов существенно повышают надежность конструкции.
- Материал и толщина: Используйте оцинкованную сталь толщиной не менее 2 мм для обеспечения коррозионной стойкости и механической прочности.
- Размеры монтажных пластин: Пластины должны иметь площадь опоры не менее 100 см² и отверстия диаметром 8-10 мм для крепежных болтов.
- Уголки: Применяются для усиления угловых соединений труб или фиксации дымохода к стене. Рекомендуется уголок с шириной полок не менее 40 мм и толщиной 3 мм.
Монтаж:
- Установите монтажные пластины на каждую секцию трубы, соединяя их болтами с гайками с контролем натяжения.
- Фиксируйте уголки к стене или несущей конструкции при помощи дюбелей соответствующего типа и длины, учитывая материал основания (бетон, кирпич, газобетон).
- Для максимальной жесткости размещайте крепления через каждые 1,5-2 метра высоты дымохода.
- Обязательно оставляйте технологический зазор не менее 5 мм между крепежом и трубой для компенсации температурного расширения.
Проверяйте надежность креплений через 3-6 месяцев после монтажа и при необходимости подтягивайте болты. Использование монтажных пластин и уголков в указанном объеме предотвращает деформации и повышает безопасность эксплуатации дымохода.
Теплоизоляция и герметизация мест крепления труб
Правильная теплоизоляция и герметизация в местах крепления сэндвич труб дымохода предотвращает потери тепла и исключает попадание конденсата внутрь конструкции.
- Выбор изоляционного материала: Используйте базальтовую или керамическую вату с плотностью не менее 120 кг/м³ и толщиной от 30 мм в местах крепления. Эти материалы выдерживают температуры свыше 1000 °C, не теряют свойств со временем.
- Укладка изоляции: Изоляционный материал укладывается плотно, без зазоров между трубой и крепежной конструкцией. Промежутки необходимо заполнять огнестойкой минеральной ватой, чтобы избежать тепловых мостов.
- Герметизация стыков: Используйте термостойкий герметик на основе силикона или специализированные жаропрочные мастики. Герметик наносится по всей окружности стыка, чтобы исключить проникновение воздуха и влаги.
- Защита от влаги: Дополнительно применяйте алюминиевую или нержавеющую обмотку на местах крепления для защиты изоляции от влаги и механических повреждений.
Для контроля герметичности после монтажа проводят дымовой тест или проверку прибором на утечку воздуха. Регулярный осмотр герметичных соединений позволит выявить повреждения и своевременно их устранить.
Предотвращение вибраций и смещений при эксплуатации
Для минимизации вибраций и предотвращения смещений сэндвич труб необходимо обеспечить жёсткое и надёжное крепление на каждом участке дымохода. Использование металлических хомутов с резиновыми или силиконовыми прокладками снижает передачу вибраций на конструкцию здания и увеличивает срок службы труб.
Рекомендуется устанавливать опорные элементы не реже чем через 1,5 метра, особенно на вертикальных участках. В местах стыковок и поворотов трубы следует применять фиксирующие зажимы с возможностью регулировки натяжения, что позволяет компенсировать тепловое расширение и исключить люфт.
Для предотвращения смещений допускается использование монтажных площадок с антивибрационными демпферами. Их применяют при проходах через перекрытия и стены, где жесткость конструкции может быть недостаточной.
Обязателен контроль фиксации после первых двух месяцев эксплуатации, так как тепловые нагрузки и вибрации часто приводят к ослаблению крепежа. В случае выявления люфтов или смещений следует подтянуть хомуты и заменить изношенные прокладки.
Необходимо избегать чрезмерного натяжения крепежа, чтобы не повредить изоляционный слой труб, что приведет к снижению эффективности теплоизоляции и возможному появлению трещин. Оптимальное усилие натяжения обеспечивается равномерным распределением нагрузки по окружности трубы.
Проверка надежности крепления и обслуживание дымохода
Регулярная проверка креплений сэндвич-труб дымохода необходима для предотвращения деформаций и нарушений герметичности. Контролируйте состояние хомутов и кронштейнов не реже одного раза в сезон отопления. Болты должны быть затянуты с моментом 15-20 Н·м, чтобы исключить люфт и смещение элементов.
Осматривайте уплотнительные кольца и силиконовые прокладки: при наличии трещин или усадки заменяйте их без промедления. Поверхность труб должна оставаться чистой от сажи и коррозии – при необходимости используйте металлическую щетку и средства для удаления нагара, специально предназначенные для нержавеющей стали.
Обращайте внимание на правильность монтажа сэндвич-труб: зазор между трубой и стеной должен сохраняться согласно инструкции производителя (обычно 50-100 мм), чтобы избежать перегрева и деформации крепежных элементов. Проверяйте вертикальность дымохода с помощью строительного уровня; отклонения более 3° требуют корректировки креплений.
При обнаружении вибраций или звуков трения в конструкции усилите крепления дополнительными хомутами через каждые 1–1,5 м длины трубы. Для наружных частей дымохода используйте коррозионно-стойкие материалы крепежа, например, оцинкованную сталь или нержавейку.
После осмотра и обслуживания дымохода выполните пробный прогон отопительного прибора, чтобы убедиться в отсутствии продувок и утечек газов в местах соединений. При малейших признаках протечек или смещений немедленно прекратите эксплуатацию и проведите ремонтные работы.
Вопрос-ответ:
Какие существуют основные методы крепления сэндвич-труб дымохода?
Существует несколько распространённых способов крепления сэндвич-труб, включая использование специальных крепежных хомутов, монтажных кронштейнов и распорных элементов. Хомуты обеспечивают плотное соединение секций, а кронштейны помогают зафиксировать трубу на стенах или потолках, предотвращая смещение и вибрации. Выбор метода зависит от конструкции дымохода, материала стен и условий эксплуатации.
Как правильно выбрать место для установки креплений на сэндвич-трубе?
Оптимальное расположение креплений определяется исходя из длины и веса дымохода. Обычно крепления ставят на каждые 1,5–2 метра трубы, чтобы избежать провисания и деформаций. В местах поворотов или соединений стоит установить дополнительные фиксаторы, поскольку именно здесь нагрузка увеличивается. Также важно учитывать расстояние до ограждающих конструкций, чтобы сохранить необходимый зазор для безопасности.
Какие ошибки часто допускают при монтаже сэндвич-труб и как их избежать?
Часто встречаются ошибки, связанные с недостаточным числом креплений, что приводит к провисанию труб и нарушению герметичности. Неправильный выбор крепежных элементов или их расположение слишком близко к источнику тепла тоже ухудшает эксплуатацию. Чтобы избежать проблем, нужно соблюдать рекомендации производителя по установке, не экономить на количестве креплений и проверять устойчивость конструкции после монтажа.
Можно ли самостоятельно установить сэндвич-трубу, или лучше обратиться к специалистам?
Монтаж сэндвич-трубы требует точного соблюдения правил безопасности и технологических норм. Если есть опыт работы с дымоходами и инструменты, можно выполнить установку самостоятельно, тщательно изучив инструкцию и особенности системы. Однако при отсутствии нужных навыков лучше пригласить профессионалов, чтобы избежать ошибок, которые могут привести к утечкам дыма или возгоранию.
Какие монтажные советы помогут продлить срок службы сэндвич-трубы?
Рекомендуется регулярно проверять состояние креплений и при необходимости подтягивать их, чтобы избежать ослабления соединений. Следует использовать только оригинальные или рекомендованные крепежные элементы, выдерживать зазоры от горючих материалов и обеспечивать достаточную вентиляцию вокруг трубы. Также важно контролировать герметичность соединений, чтобы избежать попадания конденсата внутрь конструкции, что способствует коррозии и снижает долговечность дымохода.
Какие способы крепления сэндвич труб дымохода наиболее распространены и в чем их особенности?
Существуют несколько вариантов крепления сэндвич труб: с помощью специальных хомутов, опорных кронштейнов и подвесов. Хомуты обеспечивают фиксацию трубы на прямых участках, не допуская смещения. Кронштейны применяют для крепления к стенам или другим конструкциям, чтобы снизить нагрузку на сам дымоход. Подвесы используются при необходимости подвесить трубу в воздухе, например, при прохождении через перекрытия. Каждый способ выбирается с учётом места установки и конструкции здания.
