Для надёжного монтажа сэндвич панелей на металлический каркас необходимо соблюдать точную последовательность действий, обеспечивающую герметичность и долговечность конструкции. Ключевой элемент – правильный выбор крепежа, учитывающий толщину панели и особенности каркаса. Стандартные саморезы с термошайбой применяются для фиксации панелей толщиной от 40 до 120 мм, при этом шаг крепления не должен превышать 400 мм для исключения прогибов.
Перед началом установки важно проверить ровность и геометрию каркаса, поскольку даже незначительные отклонения приводят к деформации панелей и ухудшению теплоизоляции. В местах стыков рекомендуется использовать специальные уплотнители и герметики на силиконовой основе для защиты от влаги и ветрового воздействия.
Монтаж начинается с фиксации угловых элементов и угловых панелей, что обеспечивает правильное распределение нагрузки. Каждый крепежный элемент должен быть завинчен строго перпендикулярно поверхности панели, без излишнего усилия, чтобы избежать повреждений утеплителя. Контрольная проверка после установки каждой панели помогает своевременно выявить и устранить дефекты крепления.
Подготовка металлического каркаса для монтажа сэндвич панелей
Перед началом монтажа необходимо проверить геометрию каркаса: все профили должны быть ровными и иметь заданный уровень по горизонтали и вертикали с допуском не более ±2 мм на 1 метр длины. Для контроля используйте строительный уровень и лазерный нивелир.
Удалите с поверхности металла ржавчину, масло и грязь. Очистка проводится щеткой по металлу и обезжиривателем на спиртовой или ацетоновой основе. Для защиты от коррозии обработайте каркас антикоррозийной грунтовкой с толщиной слоя не менее 30 мкм.
Все крепежные точки под панели должны быть размечены согласно проекту с шагом 400–600 мм. Сварные швы необходимо проверить на наличие трещин и заусенцев, удалить их при помощи шлифовального инструмента.
При необходимости усиления несущих элементов применяйте металлические уголки или дополнительные профили, закрепленные болтами М8–М10 с классом прочности не ниже 8.8. Места крепления должны обеспечивать плотное прилегание сэндвич панели без зазоров.
Убедитесь в наличии технологических зазоров для компенсации температурного расширения металла – минимум 5 мм по периметру панели. Если монтаж ведется в условиях повышенной влажности, применяйте влагозащитные прокладки или герметики на полиуретановой основе.
Перед установкой панелей поверхность каркаса должна быть сухой, без следов конденсата. При необходимости используйте тепловые пушки или осушители воздуха для создания оптимальных условий монтажа.
Выбор и подготовка крепежных элементов для сэндвич панелей
Крепежные элементы для сэндвич панелей должны обеспечивать прочное и долговечное соединение с металлическим каркасом, учитывая нагрузки и температурные расширения.
- Тип крепежа: Самонарезающие винты с термошайбой из нейлона подходят для крепления сэндвич панелей к оцинкованному профилю. Диаметр винта обычно 4,8–5,5 мм, длина – на 10–15 мм больше толщины панели.
- Материал: Используйте крепеж из нержавеющей стали A2 или A4, чтобы избежать коррозии. Оцинкованный крепеж подходит для внутренних помещений, но на улице он быстро теряет защиту.
- Термошайбы: Обязательны для герметичности. Диаметр шайбы должен превышать диаметр отверстия панели минимум на 10 мм, чтобы предотвратить протекание и разрушение изоляционного слоя.
Подготовка крепежа включает следующие этапы:
- Проверка длины винтов в соответствии с толщиной панели и профиля.
- Осмотр термошайб на целостность и эластичность, замена поврежденных.
- Подготовка инструментов: шуруповерта с регулируемым крутящим моментом для предотвращения перетяжки и повреждения панели.
- Контроль количества крепежа – стандартно 8–10 точек крепления на 1 м² панели, с увеличением в зонах углов и примыканий.

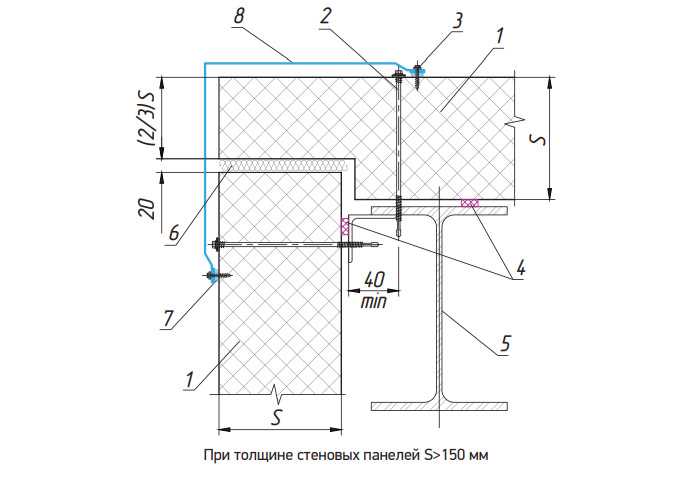

Технология установки сэндвич панелей на каркас с помощью саморезов
Перед началом монтажа убедитесь, что металлический каркас выровнен и очищен от загрязнений и коррозии. Сэндвич панели крепятся к профилям каркаса исключительно по ребрам жесткости, чтобы обеспечить надежную фиксацию и избежать деформаций.
Для крепления используйте саморезы с буром диаметром 4,8 мм и длиной, превышающей суммарную толщину панели и металла каркаса на 10–15 мм. Оптимальное расстояние между крепежами – 40–50 см вдоль каждого ребра жесткости. Первый саморез устанавливают на расстоянии 15–20 см от края панели.
Перед вкручиванием саморезов сделайте контрольное сверление в местах крепления диаметром на 0,2 мм больше диаметра самореза, чтобы избежать внутреннего напряжения и растрескивания панели. Вкручивайте саморезы перпендикулярно поверхности панели без избыточного усилия – головка должна слегка прижимать панель, не деформируя ее.
Крепление начинают с одного угла панели, постепенно продвигаясь по периметру и затем по внутренним ребрам жесткости. Между соседними панелями оставляют технологический зазор 5–7 мм для компенсации теплового расширения. В местах стыков используйте уплотнительные ленты или герметики с высокой адгезией к металлу и пенополиуретану.
После монтажа проверьте равномерность крепления, отсутствие прогибов и перекосов. При необходимости подтяните ослабленные саморезы, не допуская излишнего усилия. Правильная фиксация гарантирует долговечность конструкции и сохранение теплоизоляционных характеристик.

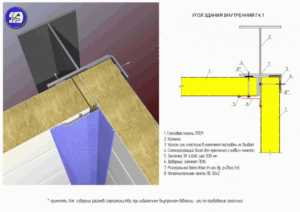

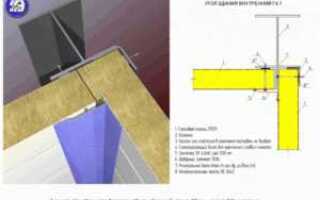

Особенности герметизации стыков при креплении панелей
Герметизация стыков сэндвич-панелей критична для сохранения теплоизоляционных и гидроизоляционных свойств конструкции. Важно использовать герметики с высокой адгезией к металлу и полиуретановому или минеральному наполнителю панели.
Подготовка поверхности включает очистку от пыли, жира и ржавчины, а также обеспыливание. Без этого герметик не обеспечит надежное сцепление, что приведет к преждевременному разрушению шва.
Рекомендуется применять полимерные однокомпонентные герметики на основе полиуретана или силикона с УФ-стабилизаторами. Они выдерживают температурные колебания от -40°С до +90°С и сохраняют эластичность до 10 лет.
Шов должен быть заполнен герметиком с избыточным объемом на 20–30% от расчетной ширины, чтобы компенсировать усадку и деформации каркаса. Толщина слоя герметика не должна превышать 5 мм во избежание трещинообразования.
Для упрощения контроля качества рекомендуется использовать специальные уплотнительные ленты на основе бутилкаучука с адгезией к металлическим поверхностям и изоляционному наполнителю. Ленты устанавливаются до монтажа панелей, обеспечивая дополнительную защиту от влаги и ветрового давления.
После установки каждой сэндвич панели необходимо проверить соответствие её положению по проектной разметке. Используйте лазерный уровень для контроля вертикальности и горизонтальности панели. Допустимое отклонение не должно превышать ±2 мм на 1 метр длины.
Убедитесь, что панели плотно прилегают к каркасу без зазоров, особенно в местах стыков и углов. Зазоры более 3 мм требуют корректировки крепежа или подгонки панели.
Проверьте надежность фиксации крепежных элементов: саморезы должны быть вкручены перпендикулярно поверхности, с моментом затяжки, рекомендованным производителем, обычно 4–6 Н·м. Избегайте перетяжки, чтобы не повредить панель.
После монтажа серии панелей проверьте целостность герметичного слоя и утеплителя в зоне стыков. Отсутствие деформаций и смещений свидетельствует о правильной установке и равномерном распределении нагрузки.
Контроль фиксации рекомендуется проводить с интервалом в 2–3 панели, чтобы своевременно выявить возможные отклонения и устранить их до продолжения монтажа.
Проверка и устранение возможных дефектов после крепления
После монтажа сэндвич панелей необходимо провести тщательную проверку качества крепления. В первую очередь осмотрите все места крепления на предмет отсутствия зазоров между панелью и каркасом. Зазоры более 2 мм указывают на неправильное затягивание крепежа или деформацию панели.
Проверьте каждый крепежный элемент – болты и саморезы должны быть затянуты с моментом, рекомендованным производителем (обычно 4-6 Н·м для саморезов 4,8 мм). Слабое затягивание вызывает люфт и снижение прочности конструкции, чрезмерное – повреждение панели и деформацию утеплителя.
Обратите внимание на целостность прокладок и уплотнителей вокруг крепежных отверстий. Их отсутствие или повреждение ведёт к проникновению влаги и последующему коррозионному разрушению каркаса и панелей. При необходимости замените уплотнители на новые, соответствующего типа и толщины.
Проверьте ровность установки панелей по уровню и швам. Наличие выпуклостей или прогибов свыше 5 мм на 1 метр длины требует частичного демонтажа и повторного монтажа участка, так как это снижает герметичность и утепляющие свойства конструкции.
Для устранения выявленных дефектов используйте специализированный инструмент: torque-ключ для контроля затяжки, герметики на основе полиуретана или силикона для герметизации стыков, а также новые уплотнители для замены повреждённых элементов.
Проведите контрольную нагрузку на крепёж – при незначительном смещении или деформации креплений закрепите панели дополнительными крепежными элементами с шагом не более 30 см. Это повысит стабильность конструкции и предотвратит последующую деформацию.
После завершения всех операций повторно осмотрите поверхность панелей на предмет царапин и повреждений лакокрасочного покрытия. В случае обнаружения дефектов восстановите покрытие специальными ремонтными составами, чтобы избежать коррозии и сохранить внешний вид.
Вопрос-ответ:
Какие инструменты и материалы нужны для крепления сэндвич панелей к металлическому каркасу?
Для работы потребуются: шуруповёрт или дрель с подходящей насадкой, саморезы с пресс-шайбой, уплотнительные прокладки, уплотнительная лента, уровень, рулетка, маркер для разметки и защитные перчатки. Саморезы должны подходить по длине и типу для металла каркаса и панели.
Как правильно подготовить металлический каркас перед установкой сэндвич панелей?
Перед монтажом важно очистить поверхность каркаса от пыли, грязи и ржавчины. При необходимости металлические элементы нужно обработать антикоррозийным средством. Разметку для креплений делают с помощью рулетки и маркера, чтобы панели легли ровно и без перекосов.
Какие этапы включает процесс крепления сэндвич панелей к каркасу?
Сначала выполняется разметка на каркасе для размещения панелей. Затем панель устанавливают на место, выравнивают по уровню и фиксируют саморезами с уплотнительными прокладками в заранее отмеченных точках. Крепёж должен проходить строго перпендикулярно поверхности, чтобы не деформировать панель. После установки всех панелей проверяют герметичность швов и при необходимости наносят уплотнительную ленту.
Какие ошибки чаще всего допускают при креплении сэндвич панелей и как их избежать?
Частые ошибки — это неправильный выбор саморезов, чрезмерное или недостаточное затягивание крепежа, что может привести к деформации панелей или плохой герметизации. Также нередко забывают использовать уплотнительные прокладки, из-за чего появляется риск попадания влаги внутрь. Чтобы избежать проблем, нужно строго следовать рекомендациям производителя и контролировать равномерность крепежа.
Можно ли крепить сэндвич панели к металлическому каркасу самостоятельно, без привлечения специалистов?
Да, при наличии необходимых инструментов и внимательном соблюдении инструкций монтаж вполне под силу выполнить самостоятельно. Важно тщательно подготовить поверхность и разметку, а также работать аккуратно, чтобы не повредить панели. Если проект большой или имеются сомнения, консультация с профессионалом поможет избежать ошибок.
