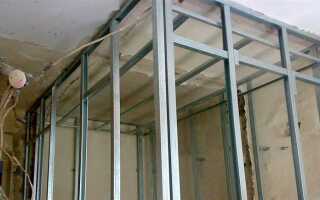

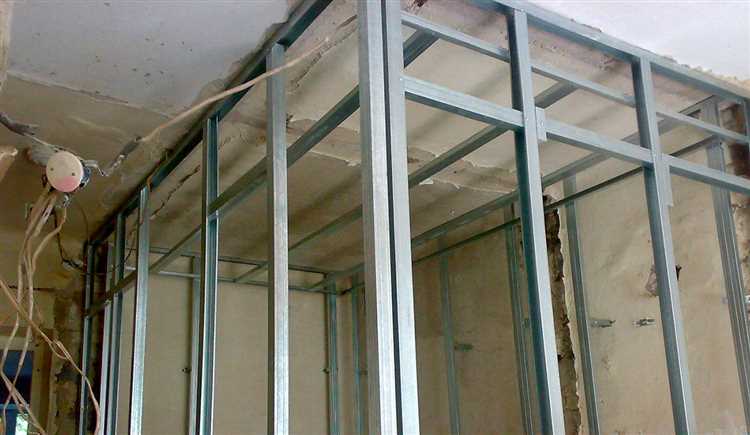

Сборка каркаса из металлического профиля – ключевой этап при монтаже гипсокартонных конструкций. Неправильное крепление профиля приводит к деформации листов, появлению трещин и сокращению срока службы всей конструкции. Для стен используются направляющие профили UW и стоечные CW, для потолков – направляющие UD и потолочные CD. Каждый из них требует определённого способа крепления и соблюдения монтажного шага.
Крепление направляющих профилей к основанию выполняется с помощью дюбелей с шагом не более 600 мм. При неровностях основания необходимо использовать подкладки для выравнивания. Стоечные и потолочные профили крепятся к направляющим с помощью просекателя или саморезов с прессшайбой. При длине стены более 3 метров устанавливаются дополнительные вертикальные стойки и соединители для увеличения жёсткости.
Важно учитывать расстояние между стоечными профилями – обычно 600 мм, но при установке тяжёлых элементов, таких как полки или телевизор, шаг уменьшается до 400 мм. Все соединения должны быть жёсткими, без люфта. Перед обшивкой гипсокартоном необходимо проверить геометрию каркаса с помощью уровня и правила не короче 2 метров.
Точное соблюдение технологии крепления профиля обеспечивает стабильность конструкции и предотвращает появление дефектов после отделки. Никакие корректировки по месту не компенсируют ошибки, допущенные при сборке каркаса.

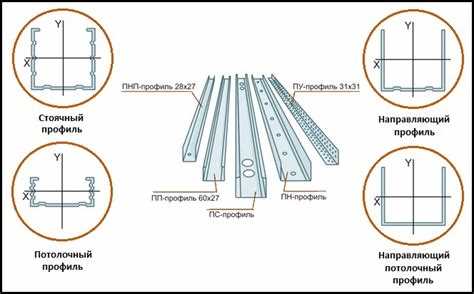

Выбор типа профиля для стен и потолка
Для сборки стеновых конструкций применяются направляющие профили UW и стоечные профили CW. Ширина UW-профиля подбирается в зависимости от требуемой толщины перегородки: 50, 75 или 100 мм. CW-профиль вставляется внутрь направляющего и устанавливается вертикально с шагом 400 или 600 мм, в зависимости от нагрузки и высоты помещения.

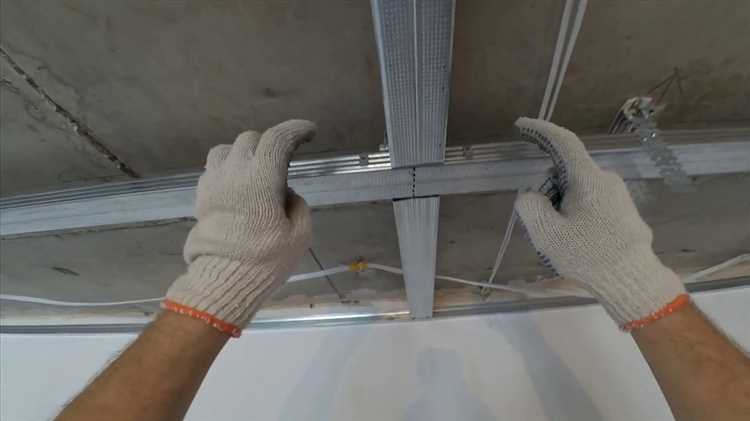

Для потолочных каркасов используются направляющие UD и несущие CD профили. UD монтируются по периметру помещения и служат опорой для CD, которые укладываются поперёк помещения с шагом не более 400 мм при однослойной обшивке и до 500 мм при двухслойной. При необходимости усиления конструкции применяются продольные соединители и двухуровневые крестообразные подвесы.
Для криволинейных участков используются арочные профили, способные изгибаться без потери жёсткости. При монтаже конструкций с повышенной влажностью (ванные, кухни) выбираются оцинкованные профили толщиной не менее 0,6 мм. Использование нештатных или тонкостенных аналогов снижает прочность и не соответствует требованиям СНиП.
Разметка поверхности под установку направляющих
Разметка начинается с определения положения будущей конструкции. Для перегородок на полу отмечается осевая линия с помощью шнуроотбойника или лазерного уровня. От этой линии отступают половину толщины перегородки в обе стороны и проводят линии под направляющие UW-профиля.
Вертикальность линий на стенах проверяется отвесом или лазерным уровнем. Отмечают точки крепления направляющих, учитывая шаг 400–600 мм. На потолке размечают положение направляющих UD-профиля, отступив от базовой плоскости на расчётную высоту конструкции. При наличии коммуникаций в конструкции учитывается минимальный зазор не менее 10 мм от них до профиля.
Особое внимание уделяется сопряжению поверхностей: при переходе с пола на стену и далее на потолок линии должны строго совпадать. При сложных формах конструкций предварительно изготавливается шаблон или используется малярная лента для точной геометрии. Разметка фиксируется карандашом или маркером с высокой стойкостью к стиранию.
Фиксация направляющего профиля к основанию

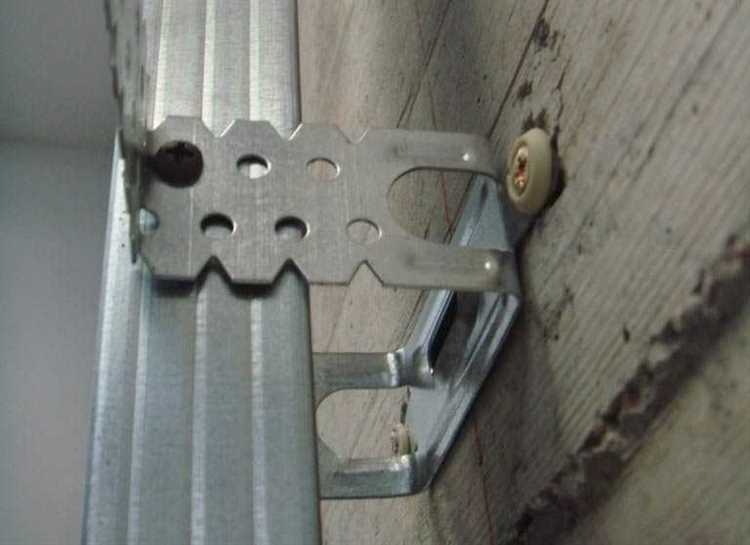

Направляющий профиль крепится исключительно к прочному основанию – бетонной плите, кирпичной кладке или деревянной обрешётке. Оптимальный шаг крепежа составляет 40–50 см, что обеспечивает жёсткость конструкции и предотвращает деформации.
Для бетонных и кирпичных поверхностей используются дюбель-гвозди или пластиковые дюбели с саморезами 4,2х35 мм. Отверстия под крепеж делают с помощью перфоратора, глубина сверления должна превышать длину дюбеля на 10–15 мм. Профиль прижимают ровно, без перекосов, и фиксируют с усилием, но без деформации металла.
Для деревянных оснований применяют саморезы по дереву 3,5х25 мм. Перед монтажом проверяют ровность поверхности и при необходимости подкладками выравнивают профиль, чтобы избежать искривления гипсокартона.
Крепеж необходимо располагать ближе к краям профиля – на расстоянии 10–15 мм от кромок, что увеличивает удерживающую способность и снижает риск расшатывания.
Запрещается крепить направляющий профиль через прокладки или старые материалы, ухудшающие сцепление. Все элементы должны плотно прилегать друг к другу и к основанию без люфта.
Установка стоечного профиля с учётом шага и уровня
Правильная установка стоечного профиля начинается с точной разметки и контроля уровня. Шаг между стойками выбирается исходя из толщины гипсокартона и требований к прочности конструкции:
- для гипсокартона толщиной 9,5 мм – шаг 600 мм;
- для гипсокартона толщиной 12,5 мм – шаг до 625 мм;
- при использовании влагостойких листов или повышенной нагрузки – рекомендуется уменьшить шаг до 400–500 мм.
Монтаж проводят следующим образом:
- На направляющий профиль устанавливают и закрепляют первую стойку, используя строительный уровень для контроля вертикальности.
- Отмеряют необходимый шаг и выставляют последующие стойки с помощью уровня и рулетки, обеспечивая точное соответствие заданному расстоянию.
- Фиксируют стойки к направляющему профилю саморезами 3,5х9,5 мм через каждое ребро жесткости.
- При необходимости корректируют вертикальность стоек с помощью клиньев или специальных крепежных элементов, чтобы исключить отклонения более 2 мм на высоту 2,5 м.
- Обеспечивают жёсткое соединение стоек между собой в местах пересечений с направляющим профилем, исключая люфт и смещения.

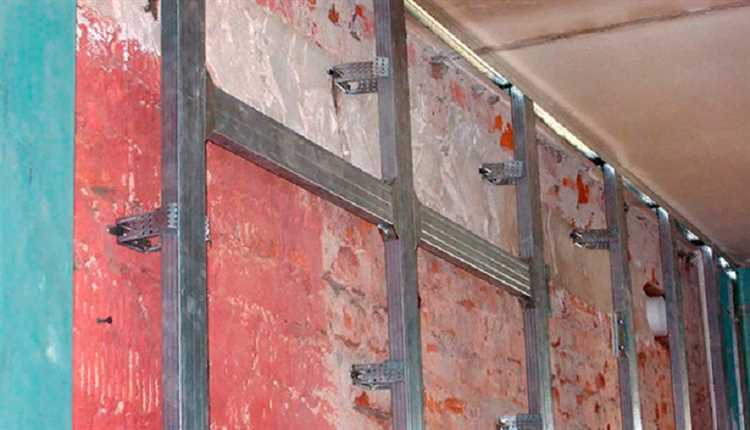

Уровень установки проверяют не только в начале монтажа, но и после закрепления каждого третьего профиля. Несоблюдение точности шага и вертикальности ведет к деформациям листов гипсокартона и снижению прочности всей конструкции.

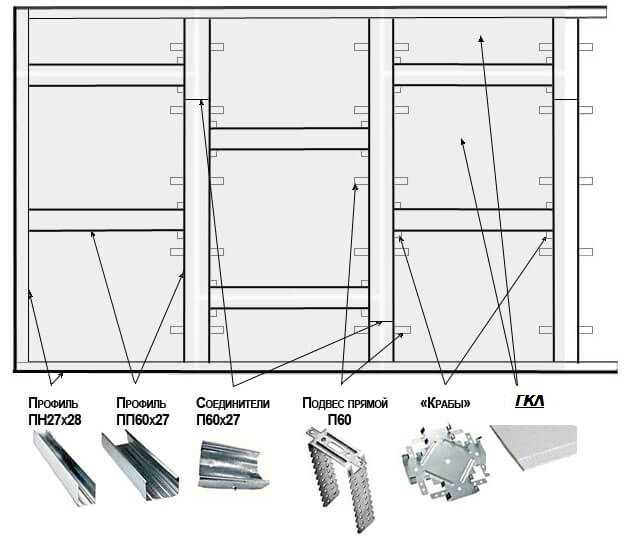

Применение соединительных элементов и усилений
Соединительные элементы обеспечивают жёсткость каркаса и правильное распределение нагрузки между профилями. Для стыковки направляющих применяют стыковочные планки или соединители типа «краб», которые фиксируют профили без зазоров, исключая прогибы.
Стоечные профили усиливаются укосинами и перемычками, устанавливаемыми через каждые 1,5–2 метра по высоте. Усиления монтируют из того же материала, что и основной профиль, с фиксацией саморезами через каждое ребро жесткости.
В местах установки дверных и оконных проёмов обязательна установка дополнительных усилителей – горизонтальных перемычек и вертикальных стоек с уменьшенным шагом крепления (до 300 мм). Это предотвращает деформацию и повышает устойчивость конструкции.
Все соединения должны обеспечивать плотное прилегание, без люфтов. Для усиления жесткости в углах используют специальные угловые соединители, которые фиксируют профили под прямым углом, обеспечивая точную геометрию каркаса.
Проверка прочности и геометрии собранного каркаса
Контроль прочности и геометрии каркаса проводится после полного монтажа профилей, до установки гипсокартона. Проверка включает измерения вертикальности, параллельности и отсутствия прогибов.
Используются следующие инструменты и методы:
| Параметр | Инструмент | Требования |
|---|---|---|
| Вертикальность стоек | Строительный уровень или отвес | Отклонение не более 2 мм на высоту 2,5 м |
| Параллельность стоек | Рулетка или лазерный дальномер | Шаг между профилями выдержан с допуском ±5 мм |
| Плоскостность каркаса | Правило 2 м | Максимальный прогиб не более 1 мм на 2 м длины |
| Жёсткость соединений | Визуальный осмотр и ручная проверка люфта | Отсутствие подвижности и скрипа при усилии до 10 кг |
При выявлении отклонений проводят корректировку: выравнивают стойки с помощью клиньев, подтягивают крепежные элементы или добавляют дополнительные усиления. Несоблюдение параметров снижает долговечность и качество финишного покрытия.
Вопрос-ответ:
Какие инструменты нужны для правильного крепления профиля под гипсокартон?
Для крепления профиля обычно используют дрель или шуруповерт с насадкой под саморезы, уровень для проверки ровности конструкции, рулетку для точных замеров и ножницы по металлу для обрезки профиля. Также понадобится маркер для разметки и перфоратор, если крепеж осуществляется в бетон или кирпич.
Как правильно закрепить профиль на стене, чтобы конструкция была прочной и ровной?
Профиль крепят по разметке, выдерживая расстояние между крепежами около 40–50 см. Важно проверить горизонтальность и вертикальность с помощью уровня, чтобы не было перекосов. Для крепления используют дюбели с саморезами, которые надежно удержат профиль на поверхности. Также стоит учесть, что профиль не должен изгибаться — это обеспечит ровную плоскость для листов гипсокартона.
Можно ли крепить профиль непосредственно к стене без предварительного каркаса?
Профиль обычно крепят к стене как часть каркасной системы, которая обеспечивает необходимую жесткость и выравнивание поверхности. В некоторых случаях при ровной и прочной стене профиль крепится напрямую, но чаще делают каркас из направляющих и стоечных профилей. Это помогает избежать деформаций и обеспечивает вентиляцию между стеной и гипсокартоном.
Как избежать шума и вибраций в конструкции при креплении профиля под гипсокартон?
Чтобы снизить шум и вибрации, между профилем и стеной можно использовать специальные резиновые или пенопластовые прокладки. Также важно не перетягивать саморезы, чтобы не деформировать профиль. При монтаже каркаса соблюдают правильный шаг креплений и используют элементы шумоизоляции, например, минеральную вату, для заполнения пространства между стеной и гипсокартоном.
На каком расстоянии друг от друга должны располагаться саморезы при креплении профиля?
Саморезы обычно располагают с шагом около 40–50 см. Такой интервал позволяет обеспечить надежное крепление профиля и устойчивость конструкции. При этом необходимо следить, чтобы крепеж не был слишком частым — это может привести к деформации металла, и не слишком редким, иначе профиль может прогибаться под нагрузкой листов гипсокартона.
Как правильно выбрать профиль для монтажа гипсокартона?
Выбор профиля зависит от назначения конструкции и условий эксплуатации. Для несущих каркасов обычно используют металлические направляющие с толщиной стенки не менее 0,5 мм. Если монтаж выполняется во влажных помещениях, стоит выбирать профили с антикоррозийным покрытием или из оцинкованной стали. Размер профиля должен соответствовать толщине гипсокартона и предполагаемой нагрузке на конструкцию.
