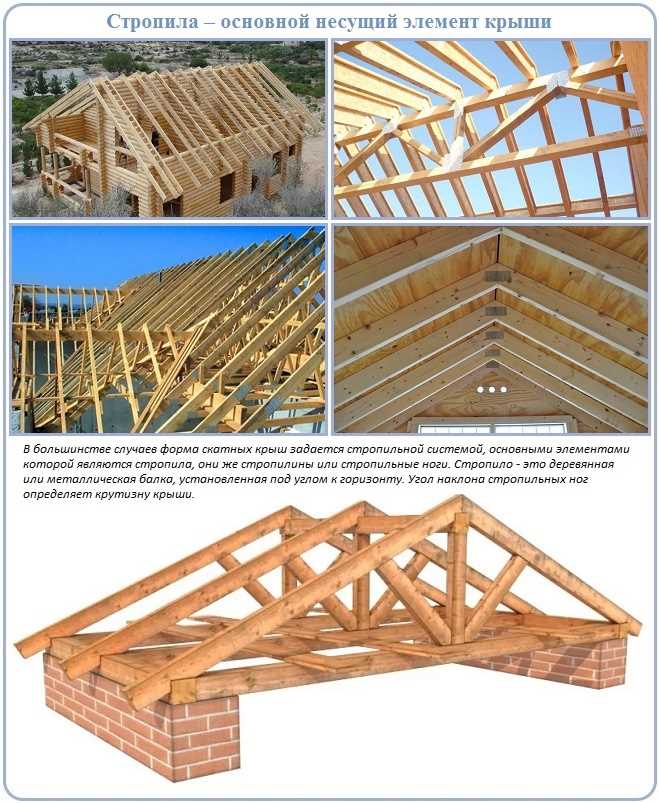

Односкатная крыша – это рациональное решение для хозяйственных построек, гаражей, навесов и домов с современной архитектурой. Основной конструктивной задачей является обеспечение прочного и долговечного соединения стропил с мауэрлатом или несущими стенами. Ошибки на этом этапе приводят к неравномерной нагрузке, деформации крыши и протечкам.
Для крепления стропил на односкатной крыше чаще всего применяются металлические уголки, перфорированные пластины, гвозди, болты и специальные стропильные скобы. Минимально допустимая толщина металла для крепёжных элементов – 2 мм. Гвозди и шурупы должны иметь антикоррозионное покрытие, особенно при наружной установке.
При уклоне крыши от 10 до 30° важно учитывать не только вертикальные, но и горизонтальные нагрузки от ветра и снега. Оптимальное расстояние между стропилами – от 600 до 800 мм, в зависимости от пролёта и типа кровельного материала. Для дополнительной жёсткости можно использовать укосины и ригели, особенно при длине стропильных ног более 4 метров.
Крепление к мауэрлату выполняется по схеме «в лапу» или «врезка с опорой», дополнительно фиксируясь металлическими уголками и анкерными болтами. Если мауэрлат отсутствует, стропила опираются на верхний венец стены или армопояс. В этом случае применяются анкерные шпильки диаметром не менее 10 мм с шайбами и гайками.
Выбор типа крепежа в зависимости от материала стен
При монтаже стропил односкатной крыши выбор крепежных элементов напрямую зависит от характеристик материала стен. Ошибки на этом этапе приводят к ослаблению конструкции и преждевременному износу узлов крепления.
Деревянные стены: Оптимально использовать врезку стропил в мауэрлат с последующим креплением гвоздями или шурупами длиной не менее 100 мм. Дополнительно применяют металлические уголки с перфорацией и анкеры. Для обеспечения подвижности при усадке – скользящие опоры (салазки).
Газобетон и пеноблок: Прямое крепление недопустимо. Устанавливают армированный железобетонный пояс с анкерными шпильками диаметром от 12 мм с шагом 1–1,5 м. К шпилькам фиксируется мауэрлат, а к нему уже стропильная система. Анкеры – с обязательной химической фиксацией (инъекционные составы).
Кирпич: Мауэрлат крепится шпильками с анкерными элементами или анкерными болтами диаметром от 10 мм. Глубина анкеровки – не менее 90 мм. Дополнительно можно применять металлические опорные пластины под мауэрлат, особенно при старой кладке.
Монолитный бетон: Используются анкерные болты механического или химического типа. Диаметр – от 12 мм, глубина сверления – от 100 мм. Шаг между анкерами – не более 1,2 м. При большой нагрузке – обязательна установка компенсирующих шайб под гайки креплений.
Нельзя применять дюбели и стандартные шурупы в пористых материалах – они не обеспечивают надежной фиксации. Каждый тип стены требует специализированного подхода с учетом несущей способности и свойств сцепления с металлом.

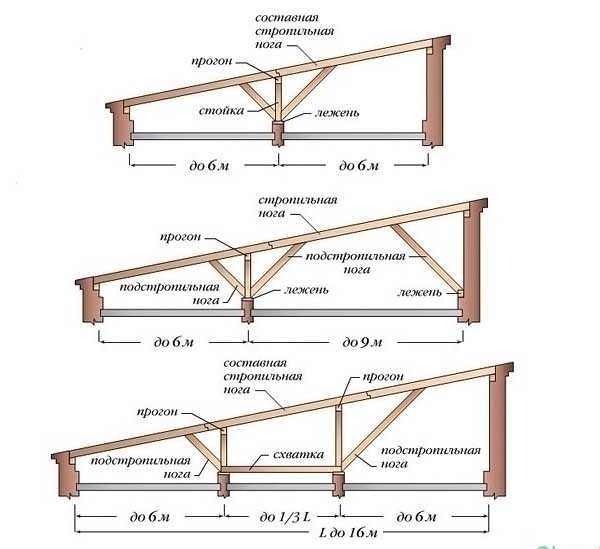

Расчет угла наклона и его влияние на способ крепления стропил
Угол наклона односкатной крыши напрямую зависит от климатических условий и типа кровельного материала. В районах с частыми осадками рекомендуется угол от 20° до 30°, чтобы обеспечить быстрый сход воды и снега. В засушливых регионах допустим минимальный уклон от 5° до 10°.
При уклоне до 15° стропила чаще всего крепятся на опорный брус с использованием металлических уголков и болтов. Это обеспечивает устойчивость конструкции без риска бокового смещения. При таком уклоне можно применять жесткое опирание без врезки.
Если угол превышает 20°, нагрузка на крепления возрастает за счёт увеличенного парусного сопротивления. В этом случае рекомендуется выполнять врубку стропил в мауэрлат или верхнюю обвязку стены, обеспечивая фиксацию с двух сторон – металлическими пластинами и скобами. Также увеличивается роль диагональных связей и подкосов.
При расчёте угла необходимо учитывать шаг между стропилами: при большем уклоне допускается шаг до 1 м, при меньшем – не более 60 см. Ошибка в расчёте приводит к деформации конструкции и преждевременному износу креплений.
Для точного определения угла используется формула: угол = arctg(h/L), где h – высота подъема, L – пролёт крыши. Расчёт выполняется до десятых долей градуса с последующим округлением. Невнимание к этому параметру усложняет выбор правильного способа крепления и снижает надёжность всей конструкции.

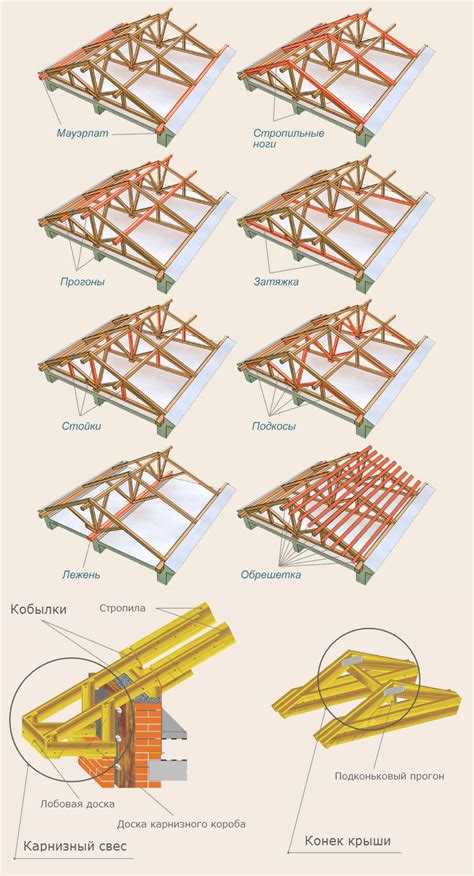

Монтаж мауэрлата для односкатной конструкции
- Используемый материал: брус сечением не менее 100×150 мм из хвойных пород древесины, обработанный антисептиком.
- Укладка осуществляется на внутренний край несущей стены по уровню нижней части стропильных ног.
- Гидроизоляция обязательна: под мауэрлат укладывается слой рубероида или другого влагозащитного материала для предотвращения гниения древесины.
Крепление к стене зависит от типа материала:
- Кирпичная кладка: используется анкерное соединение с шагом не более 1 метра. Анкеры Ø12 мм вмуровываются в армопояс или кладку на глубину от 150 мм.
- Газобетон: необходим армопояс с выпуском шпилек М12 на высоту 30–40 мм над уровнем бетона. Шаг установки – 1–1,2 м.
- Деревянные стены: применяется прямое крепление скобами или болтами с контргайками и металлическими накладками.
После установки мауэрлата необходимо строго проверить его горизонтальность по уровню. Любое отклонение приведёт к перекосу всей стропильной системы. Концы бруса соединяются между собой в полдерева с обязательной фиксацией нагелями или шпильками.
Для предотвращения смещения мауэрлата при боковых нагрузках дополнительно применяются перфорированные уголки и монтажные пластины. Крепёж фиксируется шурупами длиной от 80 мм с антикоррозийным покрытием.

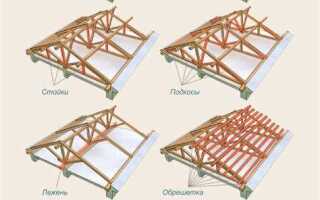

Способы крепления стропил к мауэрлату
Надёжность односкатной крыши во многом зависит от правильного соединения стропильной ноги с мауэрлатом. Используются три основных способа крепления: врубка, опорный уголок и скользящее соединение.

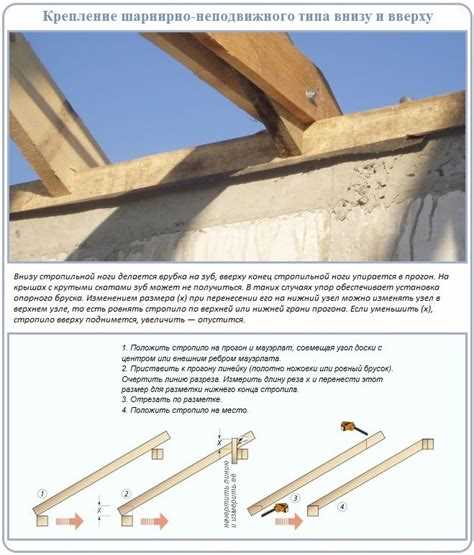

Врубка с упором – наиболее прочный вариант. В нижней части стропильной ноги выполняется запил под углом, соответствующим уклону крыши, и вырезается посадочное гнездо под мауэрлат. Крепление осуществляется двумя гвоздями под углом или болтом с гайкой и шайбой. Такой способ полностью исключает сдвиг и подходит для капитальных строений с жёсткой схемой фиксации.
Опорный уголок – металлический элемент с перфорацией, который фиксирует стропило к мауэрлату без выборки древесины. Применяется, когда недопустимо ослабление несущих элементов. Уголок прикручивается саморезами или анкерными болтами. Метод удобен при сборке каркаса с минимальной подгонкой деталей.
Скользящее соединение (салазки) используется, если здание возводится на подвижном основании, например, из бруса. Металлический ползунок позволяет стропилу двигаться вдоль мауэрлата при усадке, исключая деформации. Один элемент крепится к мауэрлату, второй – к стропильной ноге. Между деталями оставляется зазор 1–2 см.
Для повышения надёжности каждое соединение дополнительно усиливается скобами, оцинкованной проволокой или монтажной лентой. Все элементы перед монтажом обрабатываются антисептиком.
Использование металлических уголков и пластин при креплении
Металлические уголки и монтажные пластины обеспечивают жесткое соединение стропил с мауэрлатом, стеной или опорной балкой. Для односкатной крыши с углом наклона до 30° рекомендуется использовать оцинкованные элементы толщиной от 2 мм. Они устойчивы к коррозии и выдерживают высокие нагрузки.
Уголки применяются для крепления стропил под прямым углом к опорной поверхности. Монтаж выполняется с двух сторон каждого стропила, симметрично, с использованием анкерных или самонарезающих винтов длиной не менее 35 мм. Важно, чтобы винты не проходили навылет через мауэрлат или балку, чтобы не ослабить несущую конструкцию.
Пластины применяются при необходимости соединения стропил с наклонным или нестандартным узлом. Их используют с внутренней стороны узла, плотно прижимая к дереву и фиксируя не менее чем четырьмя винтами. При высокой снеговой нагрузке дополнительно применяются усиливающие пластины с перфорацией под болтовое соединение.
Перед монтажом обязательно проверяется геометрия всех элементов, а также плотность прилегания металла к древесине. Недопустимы зазоры, которые могут привести к расшатыванию узла при сезонных подвижках конструкции. При монтаже следует избегать использования гвоздей – только винты или болты с антикоррозийным покрытием.
Оптимальный шаг установки крепежа – через каждое стропильное соединение. В зоне конька и у карнизного свеса крепление дополнительно усиливается двойными уголками. Это предотвращает смещение стропил под действием ветровой и снеговой нагрузки.

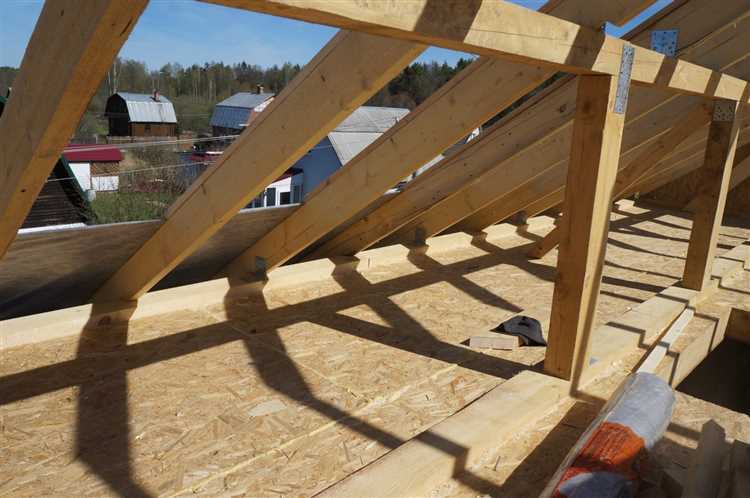

Особенности крепления стропил к верхней обвязке деревянного каркаса
Правильное крепление стропил к верхней обвязке обеспечивает надежность и долговечность односкатной крыши. Для этого учитывают конструктивные нагрузки, особенности древесины и тип используемых крепежных элементов.
- Выбор крепежа: предпочтительны металлические уголки толщиной не менее 2 мм с антикоррозийным покрытием или гвозди длиной от 120 мм с шагом не менее 150 мм.
- Угол установки стропил должен строго соответствовать проекту, чтобы избежать дополнительного напряжения на обвязку и обеспечить правильный уклон крыши.
- Стропила устанавливают вплотную к верхней обвязке, обеспечивая плотное прилегание без зазоров, что уменьшает движение конструкции и предотвращает сквозняки.
- Для дополнительной жесткости часто применяют вертикальные подкосы или укосины, крепящиеся к стропилам и верхней обвязке под углом 45–60 градусов.
- В местах крепления важно предварительно обработать древесину антисептиком и огнезащитным составом, особенно если конструкция будет подвергаться внешним воздействиям.
- При креплении стропил к верхней обвязке используют технологию «врубки» или монтаж на опорные бруски, что увеличивает площадь опоры и снижает риск деформации.
- Все крепежные элементы должны быть заглублены или утоплены в древесину, чтобы избежать травм и повреждений обшивки крыши.
- Для улучшения жесткости соединения применяют стропильные накладки из фанеры или досок толщиной 20–25 мм, фиксируемые на стропилах и обвязке.
Соблюдение этих требований минимизирует риск появления перекосов и повышает устойчивость крыши к ветровым и снеговым нагрузкам.
Учет ветровых и снеговых нагрузок при выборе схемы крепления
При проектировании крепления стропил односкатной крыши необходимо учитывать нормативные значения ветровых и снеговых нагрузок согласно СП 20.13330.2016. Ветровая нагрузка определяется зоной строительства, высотой здания и формой крыши. Для односкатных крыш с углом наклона менее 15° рекомендуется применять усиленные крепежные элементы, способные воспринимать горизонтальные ветровые усилия до 120 кг/м².
Снеговая нагрузка варьируется в зависимости от региона и сезона. В центральных районах России расчетная снеговая нагрузка достигает 180 кг/м², что требует использования стропил с минимальным сечением 50×150 мм из древесины класса не ниже С18. Крепление к мауэрлату и промежуточным опорам должно обеспечивать жесткость и предотвращать смещение при нагрузках более 200 кг на крепеж.
Оптимальная схема крепления включает использование анкерных болтов с шагом не более 1,2 м и металлических пластин или уголков для соединения стропил с мауэрлатом. Для увеличения устойчивости к ветровой нагрузке применяют дополнительные раскосы и ветровые связи, закрепленные на несущих стенах с усилием сцепления не менее 1,5 кН.
Выбор крепежа должен учитывать возможность перераспределения нагрузки при неравномерном снеговом покрове. Использование длинных саморезов с шагом 150 мм обеспечивает равномерное крепление стропил и снижает риск деформаций конструкции. В регионах с высокими ветровыми нагрузками рекомендованы крепления с антикоррозийным покрытием и увеличенной толщиной металла для сохранения прочности на протяжении всего срока эксплуатации.
Ошибки при креплении стропил и способы их избежать
Основная ошибка – неправильный выбор крепежа. Использование гвоздей недостаточного диаметра или коротких шурупов приводит к снижению прочности конструкции. Рекомендуется применять антикоррозийные саморезы не менее 5 мм в диаметре и длиной от 70 мм, а также металлические уголки для усиления узлов.
Неправильное расположение крепежа – частая причина деформации стропил. Крепеж должен располагаться на расстоянии минимум 10 мм от края деревянного бруса, чтобы избежать расщепления. Между соседними крепежными элементами следует выдерживать шаг не менее 15 см для равномерного распределения нагрузки.
Отсутствие предварительной обработки древесины перед креплением ведет к гниению и ослаблению стропил. Необходимо обработать стропильные ноги антисептиком и огнезащитным составом, особенно в местах соединений и контакта с металлическими элементами.
Ошибкой считается также отсутствие жёстких соединений в местах опирания стропил на мауэрлат. Рекомендуется использовать металлические крепления с контргайками или шпильки с шайбами для обеспечения надежной фиксации и предотвращения сдвига при ветровых нагрузках.
Игнорирование уклона крепежа снижает сопротивляемость конструкции. Саморезы должны вкручиваться под углом 90 градусов к поверхности древесины, а при соединении с металлическими элементами – с применением шайб для увеличения площади прижима.
Пренебрежение контрольными замерами при монтаже приводит к смещению стропил и деформации крыши. Каждое крепление следует проверять уровнем и отвесом, корректируя положение до окончательной фиксации.
Вопрос-ответ:
Как правильно закрепить стропила на односкатной крыше, чтобы обеспечить надежность конструкции?
Крепление стропил начинается с выбора подходящего материала для несущих элементов — обычно это деревянные балки с достаточным сечением. Стропила фиксируются на мауэрлате или на верхней обвязке стены с помощью металлических уголков, специальных крепежных пластин или гвоздей с достаточной длиной. Важно, чтобы крепеж обеспечивал плотное соединение без люфта, а сами стропила имели правильный уклон для отвода воды. Дополнительно можно использовать анкерные болты для повышения устойчивости к ветровым нагрузкам.
Какие ошибки часто допускают при креплении стропил на односкатной крыше и как их избежать?
Одной из распространенных ошибок является недостаточная прочность крепления, когда используются слишком короткие или слабые крепежи, что ведет к расшатыванию конструкции со временем. Иногда стропила неправильно выравнивают, из-за чего нарушается угол наклона и ухудшается водоотведение. Еще одна ошибка — отсутствие дополнительного крепления в местах повышенных нагрузок. Чтобы избежать таких проблем, необходимо тщательно подбирать крепеж и строго соблюдать технологию монтажа, а также контролировать вертикальность и горизонтальность элементов.
Можно ли использовать металлические крепежи для стропил на односкатной крыше, и какие из них предпочтительнее?
Да, металлические крепежи применяются широко и считаются надежным решением. Чаще всего используют уголки из оцинкованной стали, которые не подвержены коррозии и обеспечивают прочное соединение. Кроме того, используют монтажные пластины с отверстиями под гвозди или саморезы, а также специальные подвесы для стропил. Важно выбирать крепеж, рассчитанный на нагрузку конкретной конструкции и учитывать климатические условия, чтобы избежать ржавчины и разрушения.
Как влияет угол наклона односкатной крыши на способ крепления стропил?
Угол наклона крыши определяет распределение нагрузок на стропила и, соответственно, влияет на выбор метода крепления. При небольшом уклоне нагрузка от снега и ветра распределяется иначе, и стропила могут испытывать повышенный изгибающий момент. В таких случаях крепеж должен быть более надежным — используют дополнительные опоры и усиления. Если наклон крутой, нагрузка распределяется преимущественно вниз, и крепление может быть проще, но важно обеспечить жесткость конструкции, чтобы предотвратить смещение стропил под ветровым воздействием.
Какие дополнительные меры следует принять для крепления стропил, чтобы продлить срок службы односкатной крыши?
Для увеличения долговечности конструкции необходимо правильно обработать древесину антисептиками и огнезащитными средствами, чтобы предотвратить гниение и повреждение. Кроме того, стоит использовать качественные металлические крепежи с защитой от коррозии. Рекомендуется предусмотреть вентиляционные зазоры между стропилами и кровельным покрытием для снижения влажности. Не стоит забывать и о регулярном осмотре крыши, своевременном ремонте креплений и замене поврежденных элементов.
