Как мерить сопротивление переходных контактов правильно

Измерение сопротивления контактов – это критически важная процедура при диагностике электрических соединений. Даже незначительное повышение сопротивления может указывать на наличие окислов, слабую обжимку или разрушение контактной поверхности. Для точного измерения требуется специализированный подход, исключающий влияние переходных сопротивлений и внешних факторов.

Нельзя использовать обычный мультиметр в режиме измерения сопротивления для проверки контактов – его ток слишком мал (обычно менее 1 мА), и он не выявляет микроповреждений. Для достоверного результата применяют метод четырехпроводного (или четырехконтактного) измерения, при котором ток и измерительное напряжение подаются по разным цепям. Это исключает погрешности, вызванные сопротивлением проводов и зажимов.

Перед измерением необходимо очистить контактную поверхность и обеспечить стабильное прижатие щупов. Рекомендуется использовать источник тока не менее 1 А, а измерительное устройство – с разрешающей способностью до единиц микромом. Например, для оценки состояния шинопроводов и клемм на токовых сборках используется ток 10 А и более, а чувствительность прибора должна обеспечивать определение сопротивлений на уровне 0,1 мОм.

Необходимо учитывать температурные условия и стабильность контакта во времени. Результаты измерений следует сравнивать с паспортными данными производителя оборудования или с эталонными значениями, характерными для аналогичных соединений. Любое отклонение от нормы – повод для разборки, очистки или замены контактной пары.

Выбор мультиметра с минимальной погрешностью для измерения малых сопротивлений

Измерение сопротивлений ниже 1 Ом требует прибора с высокой точностью и стабильностью на малых диапазонах. Большинство бытовых мультиметров не подходят для этой задачи из-за высокой базовой погрешности и нестабильности показаний.

• Выбирайте мультиметры с разрядностью не менее 4½ (20 000 отсчётов). Это позволяет получать точные значения при измерении в диапазоне миллиомов.
• Требуемая погрешность по постоянному току в режиме измерения сопротивления – не более ±0,05%. У профессиональных моделей этот параметр может достигать ±0,01%.
• Обратите внимание на наличие функции компенсации сопротивления щупов (REL или Null). Без этого измерения будут искажены на величину до десятков миллиом.
• Желательно наличие функции четырехпроводного (4-wire) измерения, особенно при работе с контактами и соединениями. Такие измерения устраняют влияние переходного сопротивления проводов.
• Ищите модели с фиксированным током измерения – не менее 10 мА. Это повышает точность за счёт улучшенного соотношения сигнал/шум, особенно на низких значениях.
• Температурная стабильность – не хуже 50 ppm/°C. Изменение сопротивления щупов и внутренних компонентов при нагреве может внести серьёзную погрешность.
• Хорошая повторяемость и отсутствие дрейфа в течение длительного времени важнее высокой разрядности на дисплее. Проверяйте документацию на наличие этих характеристик.

К числу подходящих приборов относятся лабораторные мультиметры Fluke серии 8808A, Keysight 34461A, а также портативные модели с 4½ разрядом и функцией измерения низких сопротивлений, например, Brymen BM867s или Uni-T UT181A.

Подготовка контактов: очистка и обеспечение стабильного прижима

Точность измерения сопротивления контактов напрямую зависит от состояния контактных поверхностей. Даже микроскопический слой окислов или пыли способен существенно исказить результат. Подготовка включает механическую и химическую очистку, а также проверку давления в точке контакта.

• Перед очисткой отключить питание и разрядить возможные накопленные заряды.
• Для удаления окислов использовать ластик со среднежестким абразивом или тонкую наждачную бумагу (зерно 1000–2000). Не применять грубые материалы.
• После механической обработки удалить остатки абразива сухой щёткой или сжатым воздухом.
• Химическую очистку проводить изопропиловым спиртом без добавок. Наносить спирт ватной палочкой, не допуская попадания внутрь устройства.
• Не использовать агрессивные растворители: ацетон, бензин, уайт-спирит вызывают повреждение пластиковых и лаковых покрытий.

Контактное давление влияет на величину сопротивления перехода. Слабый прижим создаёт непостоянный контакт, особенно при вибрации или температурных изменениях. Рекомендуется:

1. Для винтовых соединений обеспечить момент затяжки, указанный производителем. При отсутствии данных – не менее 0,5 Н·м для мелких клемм, до 2 Н·м для крупных.
2. Проверить наличие пружинящих элементов (гровер, шайбы Беллевилля) – они компенсируют тепловое расширение и усадку проводника.
3. В разъёмах с пружинными контактами следить за эластичностью. Потеря упругости требует замены.
4. После сборки провести визуальный осмотр: отсутствие перекосов, люфта, следов коррозии или искрения.

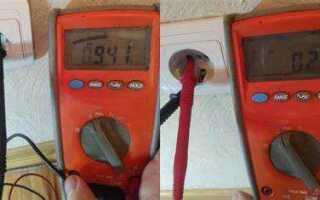

Проверка нулевого сопротивления щупов перед началом измерений

Перед измерением сопротивления контактов необходимо убедиться, что сопротивление измерительных щупов стремится к нулю. Это исключает погрешности, связанные с внутренним сопротивлением проводников и контактов щупов.

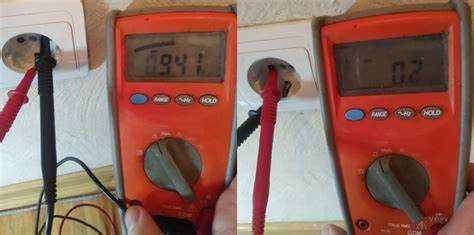

Соедините между собой концы щупов и зафиксируйте их в этом положении. На дисплее мультиметра должно отображаться значение, не превышающее 0,2 Ом. Если прибор показывает более высокое значение, проверьте чистоту контактов щупов, надежность соединения проводов с разъемами и отсутствие повреждений изоляции. Повышенное сопротивление может свидетельствовать о коррозии, нарушении пайки или повреждении провода.

Если мультиметр не обнуляется, используйте функцию относительных измерений (REL или Δ) – она позволяет установить текущее значение как ноль, исключив влияние сопротивления щупов на последующие замеры. Однако это не заменяет техническую исправность самих проводов. Любые колебания показаний при неподвижных щупах указывают на нестабильный контакт.

Применение метода четырёхпроводного (четырёхконтактного) подключения

Метод четырёхпроводного подключения используется для измерения низкоомных сопротивлений, где паразитные сопротивления проводников и переходов существенно искажают результат. Применяется в ситуациях, когда требуется точность до единиц или даже долей миллиома.

Суть метода – разделение цепей тока и измерения напряжения. Через два провода подаётся ток, через другие два – измеряется падение напряжения непосредственно на участке интереса. Внутреннее сопротивление вольтметра высокое, поэтому ток через измерительные провода пренебрежимо мал, а падение напряжения на них не влияет на результат.

Рекомендации по применению:

• Используйте ток не ниже 100 мА для сопротивлений менее 0,1 Ом – это повысит точность за счёт лучшего соотношения сигнал/шум.
• Контакты должны быть плотно зафиксированы, особенно измерительные – малейший люфт вызовет скачки показаний.
• Желательно применять прецизионные измерительные приборы с функцией компенсации термо-ЭДС, особенно при пайке или нагреве измеряемого элемента.
• Перед началом измерений прогрейте образец током в течение 10–15 секунд – это стабилизирует переходные процессы и термоэффекты.

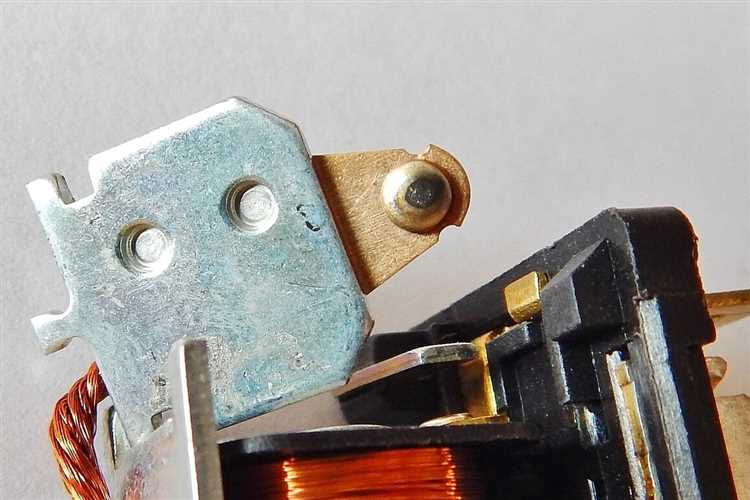

Примеры применения: проверка качества сварных соединений шинопровода, замеры переходного сопротивления реле, диагностика контактов токопроводящих шин, контроль пайки в силовой электронике.

Измерительные щупы необходимо размещать строго между токовыми контактами – даже небольшое смещение приводит к учёту сопротивления провода или контактной площадки, что искажает значение.

Метод особенно актуален при измерениях сопротивлений ниже 10 мОм, где даже миллиметры проводника могут вносить погрешность свыше 5% при двухпроводной схеме.

Измерение сопротивления в условиях низкого и стабильного тока

Для точного измерения переходного сопротивления контактов применяется метод с использованием источника стабилизированного тока величиной 10–100 мА. Низкий ток снижает риск подогрева поверхности контакта, что искажает результат. Допустимое значение сопротивления большинства электромеханических соединений – менее 0,1 Ом, поэтому точность метода критична.

Измерение проводится с четырёхпроводным подключением: два провода подают ток, два других измеряют падение напряжения непосредственно на контакте. Это устраняет влияние сопротивления проводов и переходов измерительного щупа. Рекомендуется использовать миллиомметры с разрешением от 0,01 мОм и функцией компенсации термо-ЭДС.

Перед измерением контакт очищают от окислов и загрязнений. Даже микроскопический налёт увеличивает сопротивление в разы. Повторяемость результата проверяется несколькими измерениями подряд с одинаковым прижимным усилием щупов. Изменения более чем на 5 % указывают на нестабильный контакт.

Измерение проводят при температуре окружающей среды 20–25 °C. Избегают сквозняков, нагревателей и других факторов, способных вызвать локальный термодрейф. После подачи тока выдерживают 1–2 секунды до стабилизации показаний. Устройства без задержки фиксации результата могут показать заниженное значение из-за инерционности контакта.

Не рекомендуется использовать приборы с переменным током или встроенные автотестеры с коротким импульсом. Такие методы применимы для грубой оценки, но не подходят для диагностики ответственных соединений в цепях управления и заземления.

Компенсация термо-ЭДС на точках измерения

Термо-ЭДС возникает из-за разности температур на соединениях проводников различных материалов, что приводит к искажению показаний при измерении сопротивления контактов. Для точных замеров важно минимизировать влияние этой составляющей.

Основной способ компенсации – применение четырехпроводного метода измерения (метод Кельвина). Два провода подают ток, а два других измеряют падение напряжения, исключая влияние контактных сопротивлений и термо-ЭДС.

Перед началом измерений необходимо убедиться, что температуры на всех контрольных точках выровнены. Разница температур свыше 2 °C может создать термо-ЭДС порядка нескольких милливольт, что существенно влияет на точность при измерениях малых сопротивлений (до миллиом).

Для контроля термо-ЭДС рекомендуется проводить несколько последовательных измерений с инверсией полярности подаваемого тока. Среднее арифметическое результатов исключит постоянную составляющую термо-ЭДС.

Использование специальных компенсационных проводов из однородных материалов и надежных контактов снижает вероятность возникновения дополнительных термо-ЭДС. Важно обеспечить стабильное механическое соединение, чтобы не допускать изменения температуры и напряжения в точках контакта во время измерений.

Учёт температуры окружающей среды и нагрева контактов при измерении

Сопротивление контактов изменяется с температурой примерно на 0,4–0,5 % на каждый градус Цельсия. Для точных измерений необходимо контролировать температуру воздуха и самих контактов. Оптимальный диапазон – 20–25 °C, при выходе за пределы этого диапазона требуется корректировка результатов.

Нагрев контактов происходит из-за проходящего тока и механического трения, особенно при измерениях под нагрузкой. Измерения следует проводить после стабилизации температуры, что занимает от 2 до 5 минут в зависимости от конструкции. В противном случае показания будут завышены.

Перед замером рекомендуется дать контактам остыть до температуры окружающей среды. Для этого измерительный ток должен быть минимальным, достаточным для регистрации сопротивления, но не вызывающим заметный нагрев.

Использование термодатчиков вблизи точек контакта помогает фиксировать фактическую температуру. При значительном отклонении от стандартных условий следует применять температурные коэффициенты сопротивления для пересчёта результатов к нормированным условиям.

Игнорирование температурного фактора приводит к ошибкам до 10 %, что недопустимо при проверках критически важных цепей и элементов электрооборудования.

Фиксация результатов: повторные измерения и статистическая обработка

Для точной оценки сопротивления контактов необходимо выполнить не менее трех последовательных измерений в одном и том же месте. Минимум три результата позволяют выявить аномалии и снизить влияние случайных погрешностей.

Повторные измерения выполняют с одинаковыми условиями: стабильное давление щупов, отсутствие вибраций и чистая поверхность контакта. Разброс значений не должен превышать 5 % от среднего показателя. При превышении этого порога проводят дополнительную проверку состояния контактов и приборов.

Статистическая обработка включает вычисление среднего арифметического и среднего квадратического отклонения. Среднее значение фиксируется как основное измерение, а стандартное отклонение – как показатель стабильности контакта.

При выявлении значений, значительно отличающихся от остальных (выбросов), такие данные исключают из анализа, если отклонение превышает 2σ (два стандартных отклонения). Исключение позволяет повысить достоверность оценки состояния контакта.

Рекомендуется сохранять результаты измерений с отметкой времени и условиями тестирования. Это облегчает последующий мониторинг и выявление динамики изменения сопротивления контактов.

Вопрос-ответ:

Почему важно измерять сопротивление контактов и как это влияет на работу электрической цепи?

Измерение сопротивления контактов помогает выявить наличие окислов, загрязнений или неплотного прилегания элементов, что приводит к повышенному сопротивлению. Если контакт не обеспечивает хороший электрический проход, в цепи появляются потери, нагрев и даже повреждения оборудования. Контроль сопротивления обеспечивает надежность и безопасность работы устройств.

Какие приборы лучше всего использовать для измерения сопротивления контактов и почему?

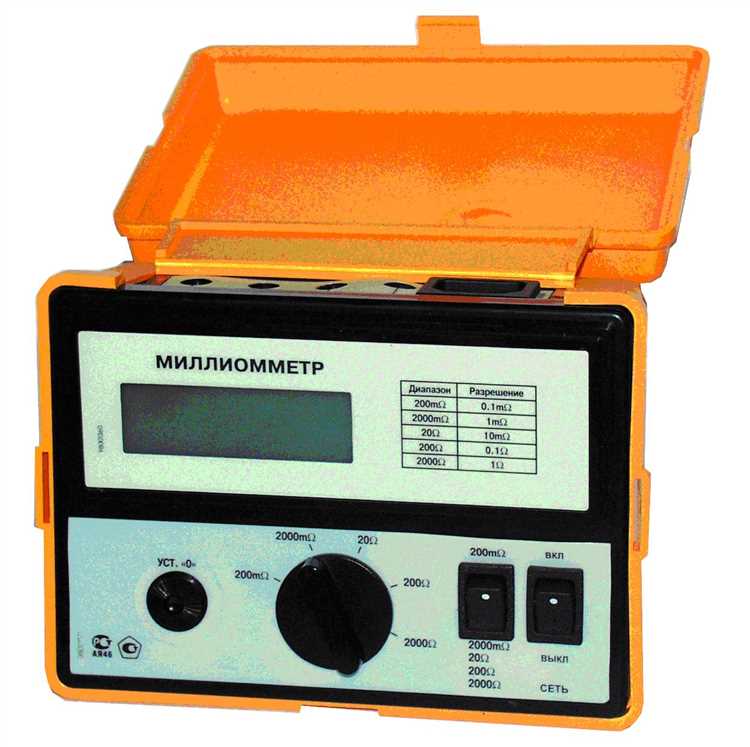

Для измерения сопротивления контактов обычно применяют микроомметры или цифровые мультиметры с функцией измерения низких сопротивлений. Микроомметры позволяют точно определить очень малые значения сопротивления, что важно для контроля контактов в цепях с высоким током. Обычные мультиметры не всегда обеспечивают достаточную точность на низких уровнях.

Какая методика измерения сопротивления контактов считается правильной, чтобы избежать ошибок и получить точные данные?

Правильный способ измерения включает предварительную очистку контактной поверхности от загрязнений и окислов, подключение измерительных щупов к контактам с минимальным усилием, чтобы не повредить соединение, и использование четырёхпроводного метода измерения, если прибор это поддерживает. Такой подход исключает влияние сопротивления проводов и обеспечивает достоверный результат.

Как часто нужно проводить проверку сопротивления контактов в электрических системах?

Частота проверок зависит от условий эксплуатации и требований к надежности оборудования. В промышленных системах проверку проводят при плановом техническом обслуживании или после длительных простоев. В бытовых устройствах измерение обычно требуется при появлении признаков плохого контакта, таких как нагрев или перебои в работе.

Какие ошибки чаще всего допускают при измерении сопротивления контактов и как их избежать?

Основные ошибки связаны с недостаточной очисткой контактов, плохим закреплением измерительных щупов, использованием неподходящего оборудования и пренебрежением методикой четырёхпроводного измерения. Чтобы избежать неточностей, нужно тщательно готовить контакт, правильно выбирать прибор и соблюдать последовательность действий, исключающую влияние внешних факторов.

Как правильно подготовить контакты перед измерением их сопротивления?

Перед проведением замера контактов необходимо тщательно очистить поверхность от грязи, окислов и других загрязнений. Для этого можно использовать специальные средства для очистки или изопропиловый спирт, а также аккуратно удалить следы коррозии мягкой щёткой или абразивной губкой с минимальной зернистостью. Такая подготовка обеспечивает точность измерения и помогает избежать завышенных показаний из-за плохого контакта.
