Магнитное поле катушки с током напрямую зависит от конструктивных и электрических параметров. Один из наиболее эффективных способов усиления поля – увеличение количества витков. При прочих равных условиях магнитная индукция внутри соленоида пропорциональна числу витков на единицу длины. Удвоение плотности намотки позволяет удвоить напряжённость поля при сохранении силы тока.
Другой критически важный параметр – сила тока. Согласно закону Био – Савара – Лапласа, увеличение тока ведёт к усилению магнитной индукции. Однако повышение тока сопровождается ростом тепловых потерь, поэтому требуется учитывать тепловую устойчивость изоляции провода и системы охлаждения.

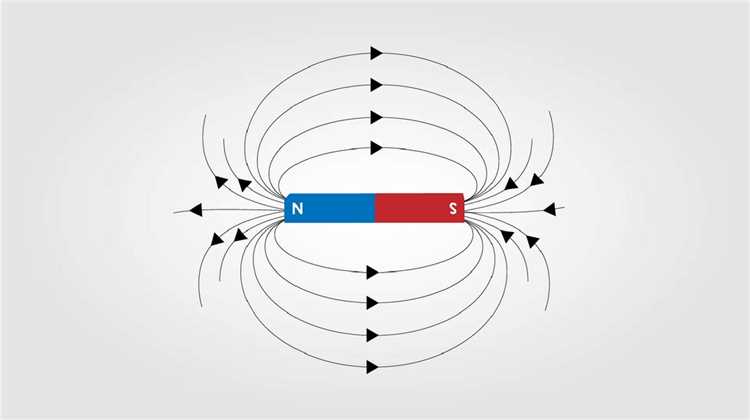

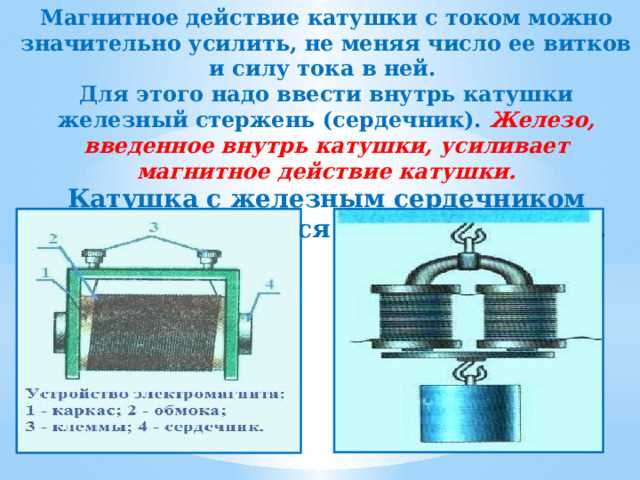

Введение сердечника из ферромагнитного материала (например, мягкого железа) в полость катушки увеличивает магнитную проницаемость среды и многократно усиливает поле. Магнитная индукция может возрастать в десятки и сотни раз, в зависимости от характеристик материала сердечника и его насыщения. При этом важно избегать использования материалов с узкой петлёй гистерезиса при переменных токах, чтобы минимизировать потери на перемагничивание.
Оптимизация геометрии катушки также оказывает влияние. Удлинённая форма соленоида с равномерной плотностью витков способствует более однородному и мощному магнитному полю в центральной зоне. Компактная и короткая катушка, напротив, генерирует поле, сосредоточенное ближе к краям, что может быть полезно в специфических применениях, но снижает эффективность общего усиления.
Для высокочастотных применений следует учитывать эффект скин-слоя и выбирать провод с увеличенной поверхностью (например, ленту или многожильный литцендрат). Это позволяет снизить потери и поддерживать высокую плотность тока, усиливая результирующее магнитное поле без перегрева проводника.
Выбор материала сердечника для увеличения магнитной проницаемости
Магнитная проницаемость сердечника оказывает решающее влияние на эффективность катушки с током. При выборе материала учитывают как относительную магнитную проницаемость (μr), так и потери на вихревые токи и гистерезис.
Для максимального усиления магнитного поля используют ферромагнитные материалы с высокой μr. Лидирующими являются электротехнические стали (μr до 8000) и ферриты (до 15000 в диапазоне низких частот). Для высокочастотных применений предпочтительны мягкие ферриты с низкими потерями, например, NiZn-ферриты.
Критичен также показатель коэрцитивной силы: чем он ниже, тем меньше энергетические потери. У кремнистых сталей с содержанием Si около 3% коэрцитивная сила составляет порядка 5–10 А/м, что делает их пригодными для переменных токов до 400 Гц. При превышении этой частоты возрастает роль вихревых токов, и предпочтение отдается ферритам.
Использование аморфных и нанокристаллических сплавов обеспечивает сочетание высокой проницаемости (до 100000) и низких потерь. Например, сплавы на основе Fe-Si-B с добавками Cu и Nb демонстрируют стабильные характеристики при частотах до 100 кГц.
При выборе материала также учитывают геометрию сердечника: тонкие ленты или порошковые материалы уменьшают вихревые токи. Для низкочастотных силовых катушек используют трансформаторную сталь толщиной 0,3–0,5 мм, а для ВЧ-катушек – ферритовые кольца с высокой удельной сопротивляемостью (ρ > 106 Ом·м).
Увеличение числа витков провода при ограниченном объёме
При фиксированном объёме катушки основной задачей становится размещение максимального количества витков без ухудшения характеристик. Один из эффективных подходов – применение провода с уменьшенным диаметром. Это позволяет повысить плотность намотки, однако следует учитывать рост сопротивления и, как следствие, увеличение тепловыделения. Оптимальным вариантом становится подбор провода с минимально допустимым сечением, обеспечивающим допустимую токовую нагрузку.
Для плотной укладки используют метод многоуровневой намотки с контролем шага и натяжения. Применение направляющих и автоматизированных устройств минимизирует зазоры между витками. Намотка должна быть равномерной, без перекосов и перекрытий, что снижает потери и увеличивает индуктивность.
Использование изоляции с пониженной толщиной – ещё один способ повысить плотность витков. Например, замена традиционной эмали на термостойкие полимеры позволяет сохранить электрическую прочность при меньшем объёме. При этом важно соблюдать электрические зазоры согласно рабочему напряжению.
Для катушек с высоким числом витков применяют сердечники с высоким коэффициентом заполнения, например, тороидальные или прямоугольные каркасы с минимальными пустотами. Это увеличивает полезную площадь намотки и позволяет достичь большей индуктивности без увеличения габаритов.
Важно также учитывать частотный диапазон: на высоких частотах желательно применять провод с лаковым покрытием и малым диаметром, но достаточной проводимостью. Для улучшения отвода тепла – предусмотреть вентиляционные каналы или использовать провод с повышенной теплопроводностью.
Минимизация сопротивления проводника для снижения тепловых потерь
Сопротивление проводника прямо влияет на тепловые потери по закону Джоуля–Ленца (Q = I²Rt). Для усиления магнитного поля катушки важно сократить эти потери, сохранив максимальный ток в обмотке.
- Использование меди высокой чистоты (не менее 99,99%) снижает удельное сопротивление до 1,68·10⁻⁸ Ом·м. Алюминий, при более низкой плотности, обладает сопротивлением 2,82·10⁻⁸ Ом·м, что делает медь предпочтительнее при фиксированном сечении.
- Увеличение поперечного сечения провода уменьшает сопротивление. Например, при удвоении диаметра сопротивление падает в 4 раза. Для катушек, работающих в импульсных режимах, рекомендуется использовать провод сечением не менее 2,5 мм².
- Минимизация длины провода: лишние витки или нерациональная геометрия катушки увеличивают сопротивление. Оптимальная укладка витков в плотную многослойную обмотку снижает общую длину без ущерба индуктивности.
- Использование ленточного провода снижает поверхностный эффект (скин-эффект) на высоких частотах. Это позволяет эффективнее использовать поперечное сечение и снижает активное сопротивление.
- Охлаждение проводника понижает его сопротивление. Для меди снижение температуры с 60 °C до 20 °C уменьшает сопротивление примерно на 16%. Эффективна принудительная вентиляция или применение теплоотводов.
Применение этих методов позволяет поддерживать высокий ток в обмотке при минимальных тепловых потерях, способствуя усилению создаваемого магнитного поля.
Оптимизация плотности тока без перегрева обмотки
Для повышения магнитной индукции без риска теплового разрушения обмотки критично соблюдать допустимую плотность тока. Для медных проводников предельное значение составляет 4–6 А/мм² при естественном охлаждении и до 10 А/мм² при принудительном. Превышение этих параметров приводит к росту температуры выше 80 °C, что ускоряет старение изоляции и снижает эффективность магнитной системы.
Рекомендуется использовать проводники с сечением, подобранным по расчету I/S ≤ 6 А/мм². При необходимости увеличения плотности тока без роста температуры внедряются методы активного охлаждения: воздушные каналы между слоями, обдув вентиляторами, термопроводящие пасты и жидкостное охлаждение. Также эффективна замена ПЭТВ изоляции на термостойкие материалы типа ПЭТВ-2 или эмали класса H (до 180 °C).
Минимизация тепловых потерь достигается снижением сопротивления обмотки. Для этого используют провод с увеличенным диаметром и высокопроводящими сплавами (например, медь высокой чистоты с удельным сопротивлением 0,0175 Ом·мм²/м). Намотка должна обеспечивать плотную укладку без зазоров, чтобы исключить локальные зоны перегрева из-за повышенного сопротивления.
Дополнительную стабилизацию температурного режима обеспечивает применение температурных датчиков с обратной связью, управляющих током через ШИМ-регуляторы. Это позволяет удерживать ток в пределах допустимой плотности, адаптируя нагрузку к тепловому режиму обмотки.
Использование ферромагнитного кожуха для концентрации поля
Ферромагнитный кожух позволяет существенно увеличить индукцию магнитного поля катушки за счёт формирования замкнутого магнитопровода. Применение кожуха из материалов с высокой магнитной проницаемостью (например, пермаллой, электротехническая сталь) позволяет направить рассеянные линии индукции внутрь системы, тем самым усиливая поле в рабочей зоне.
Оптимальная толщина кожуха зависит от индукции насыщения материала. Для электротехнической стали с индукцией насыщения около 1,5–2 Тл толщина стенки должна быть не менее 1–2 мм, чтобы предотвратить насыщение при токах свыше 5 А. Кожух должен плотно охватывать катушку с минимальным воздушным зазором, особенно в местах возврата магнитного потока.
Установка кожуха особенно эффективна при увеличении добротности магнитной системы. Он снижает потери на вихревые токи и рассеяние поля, а также уменьшает влияние внешних электромагнитных помех. Следует учитывать необходимость заземления кожуха для исключения паразитных токов и обеспечения электробезопасности.
Для повышения эффективности рекомендуется замыкать кожух с торцов ферромагнитными крышками, создавая максимально замкнутый контур. Важно избегать разрывов и неплотностей в конструкции – каждый зазор существенно снижает концентрацию поля в нужной области.
Снижение воздушных зазоров в конструкции катушки
Воздушные зазоры в магнитной цепи катушки значительно снижают её магнитное поле, поскольку воздух обладает высокой магнитной проницаемостью, близкой к единице. Для усиления поля критично минимизировать эти зазоры.
- Оптимальная конструкция сердечника должна обеспечивать плотное прилегание магнитопровода к катушке, без промежутков более 0,1 мм.
- Использование ферромагнитных сердечников с минимальной шероховатостью поверхности уменьшает микрозазоры и снижает рассеяние магнитного потока.
- Применение магнитопроводов с предварительной механической обработкой (шлифовка, полировка) снижает шероховатость до 0,01–0,05 мм, что критично для высокочастотных и мощных катушек.
- В местах соединений и стыков сердечника рекомендуется использовать тонкие слои ферритового клея или магнитопроводящую пасту для заполнения микрозазоров.
- При проектировании катушки учитывайте возможность термического расширения материалов, чтобы не возникали зазоры при изменении температуры в рабочем диапазоне.
- Для катушек с осевыми сердечниками эффективна конструкция с прессовкой обмотки и сердечника, что позволяет снизить люфт до 0,05 мм.
Минимизация воздушных зазоров снижает магнитное сопротивление цепи, что увеличивает плотность магнитного потока и повышает энергоэффективность катушки. Практика показывает, что снижение зазора с 0,5 мм до 0,1 мм может повысить магнитное поле до 20%. Более точные допуски требуют специализированных технологий и материалов.
Применение многослойной намотки с учётом индуктивных потерь
Многослойная намотка позволяет повысить плотность витков, что увеличивает индуктивность и магнитное поле катушки. Однако при увеличении числа слоев возрастает взаимная ёмкость между витками и индуктивные потери за счёт вихревых токов в соседних слоях. Для снижения этих потерь рекомендуется использовать изоляционные прокладки с малой диэлектрической проницаемостью между слоями, уменьшая паразитную ёмкость.
Оптимальная толщина каждого слоя должна быть не более 0,3–0,5 мм для уменьшения эффекта скин-эффекта на высоких частотах. При этом общий диаметр катушки не должен превышать величину, при которой увеличиваются гистерезисные потери в сердечнике или проводе. Для токов свыше 10 А следует применять провода с лаковым покрытием высокой прочности, минимизирующим потери на контакт между слоями.
Учет распределения тока по толщине провода критичен при частотах свыше 10 кГц. Использование проводов сечением в виде лент или плетёных жил уменьшает индуктивные потери в сравнении с круглым сечением. При многослойной намотке важно контролировать намоточный натяг и равномерность укладки, чтобы избежать участков с избыточной ёмкостью и локальными нагревами.
При проектировании катушки с многослойной намоткой рекомендуется моделировать индуктивные потери с помощью методов конечных элементов, что позволяет оптимизировать количество слоев и расстояние между ними. Практические испытания показывают, что снижение межслойной ёмкости на 15–20% приводит к уменьшению суммарных потерь индуктивности на 8–12% без снижения интенсивности магнитного поля.
Вопрос-ответ:

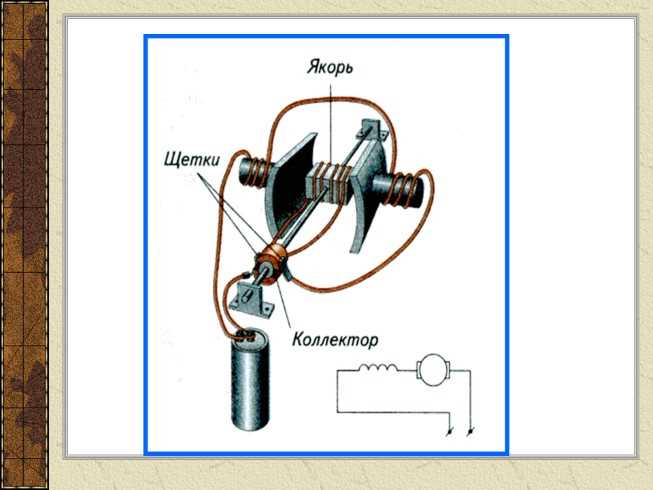

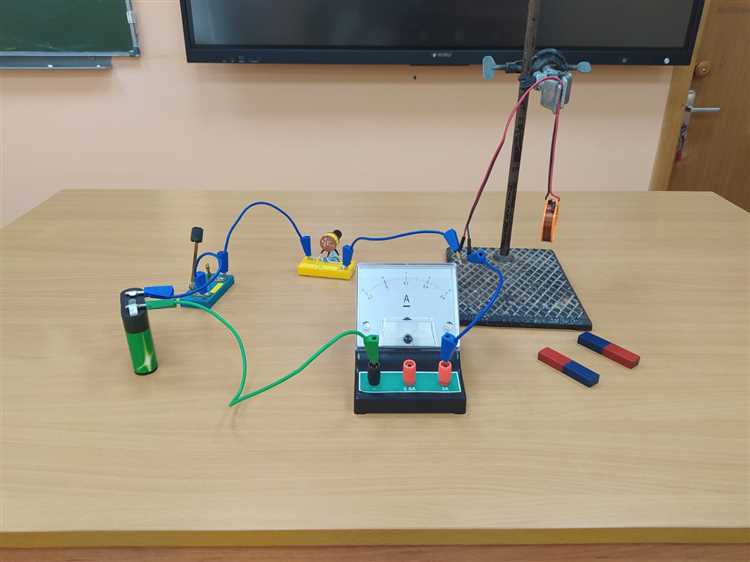

Какие способы увеличения магнитного поля катушки с током наиболее распространены в лабораторных условиях?
Чаще всего для усиления магнитного поля катушки применяют увеличение силы тока, проходящего через проводник, а также увеличение числа витков катушки. При этом важна плотность витков и материал сердечника, если он используется. В лабораториях широко применяют ферромагнитные сердечники, которые значительно повышают индукцию магнитного поля благодаря своей высокой магнитной проницаемости.
Как влияет использование ферромагнитного сердечника на магнитное поле катушки?
Ферромагнитный сердечник помещают внутрь или вокруг катушки, чтобы увеличить магнитное поле. Материал сердечника обладает большой магнитной проницаемостью, что помогает концентрировать линии магнитного поля внутри катушки и усиливать его в разы по сравнению с катушкой без сердечника. Однако, при достижении определённого насыщения сердечника дальнейшее усиление становится ограниченным.
Почему увеличение количества витков в катушке способствует усилению магнитного поля?
Магнитное поле катушки прямо пропорционально числу витков: каждый виток создаёт свое магнитное поле, и их суммарное действие приводит к увеличению общего магнитного поля. Чем больше витков, тем сильнее магнитное поле, при прочих равных условиях. Однако при значительном увеличении числа витков возрастает и сопротивление катушки, что может ограничить ток и, следовательно, эффект усиления.
Какие ограничения существуют при увеличении силы тока для усиления магнитного поля катушки?
Повышение тока через катушку ведёт к росту её магнитного поля, но есть практические ограничения. Во-первых, проводник катушки имеет сопротивление, и при большом токе выделяется тепло, что может привести к перегреву и повреждению. Во-вторых, увеличение тока требует более мощного источника питания и может вызвать электромагнитные помехи. Поэтому усиление магнитного поля путём увеличения тока требует соблюдения технических норм и охлаждения.
Можно ли улучшить магнитное поле катушки с помощью изменения её формы или размеров?
Да, геометрия катушки оказывает заметное влияние на распределение и силу магнитного поля. Например, длинная узкая катушка создаёт более однородное магнитное поле внутри себя, а увеличение площади поперечного сечения витков повышает магнитный поток. Кроме того, форма катушки может быть оптимизирована под конкретные задачи — спиральная, тороидальная и др., каждая из которых даёт свои преимущества в усилении магнитного поля или его концентрации.
Какими способами можно увеличить силу магнитного поля, создаваемого катушкой с током?
Усилить магнитное поле катушки можно несколькими методами. Во-первых, увеличение силы электрического тока, проходящего через проводник, напрямую повышает интенсивность поля. Во-вторых, увеличение количества витков провода в катушке также усиливает магнитное поле, так как магнитные потоки от каждого витка складываются. Третий способ — применение сердечника из магнитного материала с высокой проницаемостью, например, железа или феррита, внутри катушки, что значительно повышает магнитное воздействие за счёт концентрирования линий магнитного поля. Все эти методы можно комбинировать для достижения максимального результата.
Почему использование железного сердечника в катушке значительно меняет магнитное поле и как это связано с физическими свойствами материала?
Железный сердечник способен значительно усилить магнитное поле, потому что его атомы легко намагничиваются, ориентируя свои магнитные моменты в одном направлении под воздействием тока. Это приводит к увеличению магнитной индукции внутри катушки. Материал сердечника обладает высокой магнитной проницаемостью, которая показывает, насколько легко он пропускает магнитные линии. В результате, магнитные линии, проходящие через катушку, концентрируются в сердечнике и становятся плотнее, что существенно повышает магнитное поле по сравнению с катушкой без сердечника. Именно за счёт этих свойств материал усиливает магнитное воздействие.
