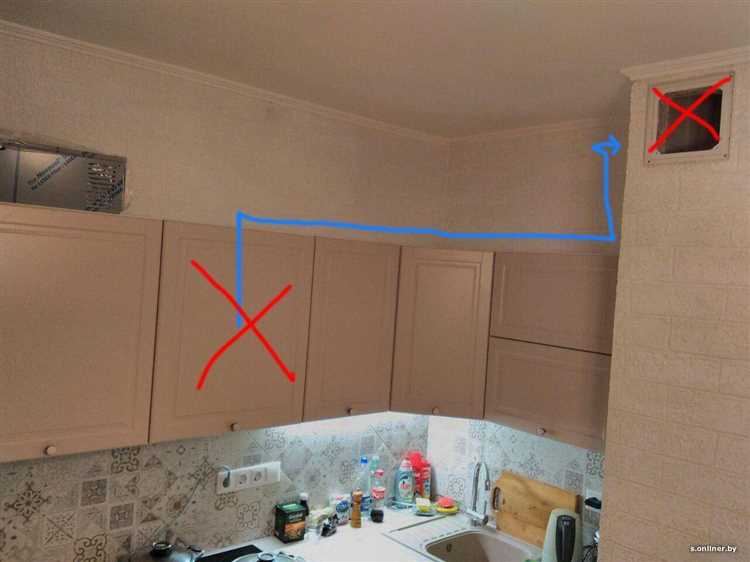

Правильный монтаж гофры на кухонную вытяжку обеспечивает эффективное удаление паров, жира и запахов. Ошибки при установке приводят к снижению производительности оборудования и быстрому загрязнению воздуховода. Для надёжного соединения потребуется гофрированный алюминиевый рукав нужного диаметра, герметик или алюминиевая лента, а также переходные адаптеры при необходимости.
Перед установкой необходимо измерить диаметр выходного патрубка вытяжки и вентиляционного канала. Стандартные значения – 100, 120 и 150 мм. Гофра должна соответствовать этим параметрам или быть немного шире – в этом случае её можно поджать хомутом. Если диаметр меньше, потребуется пластиковый переходник, обеспечивающий плотное соединение.
Гофру следует аккуратно расправить и подогнать по длине, избегая чрезмерных изгибов и провисаний. Углы менее 45 градусов снижают тягу и увеличивают шум. Рекомендуется использовать не более одного колена на весь канал. Фиксация осуществляется с помощью хомутов, а места соединений дополнительно герметизируются алюминиевой лентой или жаростойким герметиком.
Завершающим этапом является проверка тяги при включенной вытяжке. Если воздух свободно проходит по каналу без вибрации и шумов, установка выполнена корректно. При обратной тяге или гуле следует проверить герметичность всех соединений и длину канала – превышение 3 метров требует более мощного вентилятора.

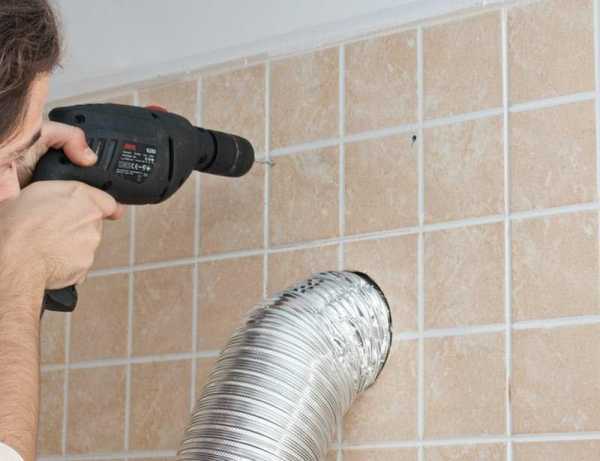

Как выбрать подходящую гофру по диаметру и материалу
Перед покупкой гофры для вытяжки необходимо точно измерить диаметр выходного патрубка устройства и входного отверстия вентиляционного канала. Стандартные диаметры: 100, 120 и 150 мм. Измерения проводят штангенциркулем или рулеткой по внешнему краю патрубка. Ошибка более 5 мм приведёт к неплотному соединению и снижению тяги.
Гофры из алюминия обладают высокой термостойкостью (до 250°C), устойчивы к коррозии и легко изгибаются. Подходят для кухонных вытяжек с интенсивной эксплуатацией. ПВХ-гофры легче и дешевле, но ограничены температурой до 70°C и подвержены деформации. Их выбирают для редкого использования или в системах с небольшой тепловой нагрузкой.
При длине канала более 2 метров целесообразно использовать армированные алюминиевые гофры – они сохраняют форму при изгибах и устойчивы к механическим нагрузкам. Важно учитывать также уровень шума: тонкостенные варианты создают больше вибраций и звуков при прохождении воздуха.
Гофра не должна быть длиннее необходимого – избыточная длина снижает эффективность вытяжки. Лучше выбирать модель с запасом 10–15 см и обрезать лишнее после монтажа. Для герметичности соединений используйте металлические хомуты соответствующего диаметра и термостойкий герметик.
Чем обрезать гофру для вытяжки без повреждений
Для точной обрезки алюминиевой гофры рекомендуется использовать ножницы по металлу. Они обеспечивают чистый рез без деформации кромок. Работать нужно медленно, удерживая гофру в развернутом состоянии, чтобы избежать смятия.
Канцелярский нож допустим для пластиковых воздуховодов, но не подходит для металлизированных труб. При использовании ножа важно надрезать каждую витую часть отдельно, следя за сохранностью формы.
Болгарка может применяться только при наличии опыта. Диск для резки металла должен быть тонким – до 1,2 мм. Работать следует на малых оборотах, чтобы исключить перегрев и расплавление краёв. Обязательно использовать защитные очки и перчатки.
После обрезки кромку необходимо выровнять пассатижами и проверить на наличие острых заусенцев. Если они есть – обработать напильником или наждачной бумагой с мелким зерном.

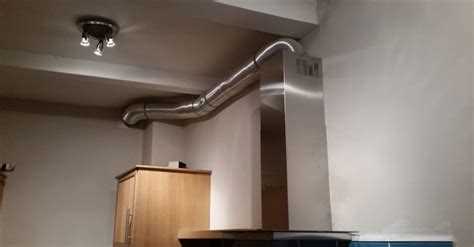

Как правильно измерить длину гофры перед установкой
Точная длина гофры зависит от расстояния между выходным патрубком вытяжки и вентиляционным отверстием. Неправильный расчёт приведёт к лишнему натяжению или провисанию трубы, что снизит эффективность работы системы и создаст лишний шум.
- Измерьте расстояние от фланца вытяжки до края вентиляционного отверстия с учётом всех изгибов и поворотов. Используйте гибкую рулетку.
- Добавьте 10–15% к полученному значению, если трасса содержит изгибы под углом более 45 градусов. Это компенсирует потери длины при формировании дуг.
- Если соединение будет проходить через декоративный короб, учитывайте внутреннюю длину короба, а не только внешние размеры.
- Не растягивайте гофру до предела – она должна быть слегка сжата для компенсации вибраций и возможных подвижек конструкции.
- Запас по длине должен составлять не более 10 см. Лишнее приведёт к образованию складок, которые затрудняют выход воздуха.
После расчёта отрежьте гофру ножовкой по металлу, предварительно надев на неё пластиковый или металлический хомут для фиксации формы во время резки.

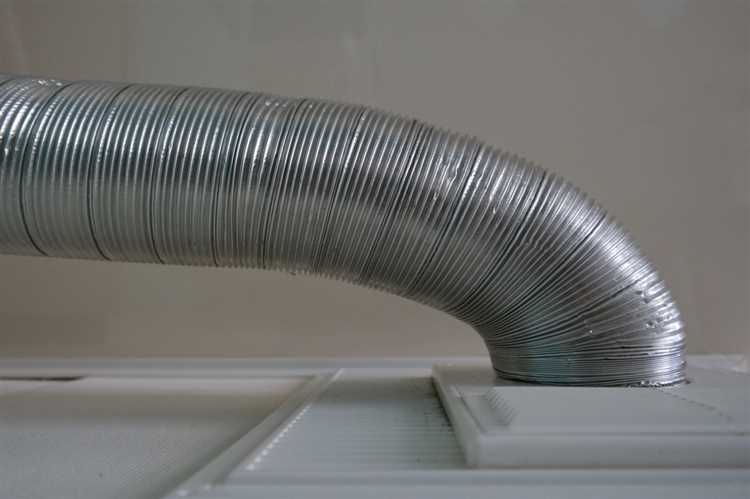

Как закрепить гофру на патрубке вытяжки без зазоров
Перед фиксацией убедитесь, что диаметр гофры соответствует диаметру патрубка вытяжки. Допустимое отклонение – не более 2 мм. При большем расхождении соединение получится неплотным, что приведёт к утечке воздуха и снижению эффективности вытяжки.
Обрежьте гофру по длине с учётом небольшого запаса – не более 3 см. Край должен быть ровным, без заусенцев и надрывов. Используйте ножницы по металлу или болгарку с тонким отрезным диском. После резки удалите металлическую стружку и аккуратно загните острые кромки внутрь.
Наденьте гофру на патрубок до упора, без перекосов. Для плотной посадки можно прогреть край гофры строительным феном до температуры 60–70°C. Тёплый пластик становится эластичнее и облегает патрубок плотнее.
Фиксация осуществляется металлическим хомутом червячного типа шириной не менее 9 мм. Наденьте хомут поверх гофры на уровне патрубка и затяните отвёрткой или трещоткой до тех пор, пока гофра не перестанет проворачиваться. Не допускайте перетяжки, чтобы не повредить материал.
Проверьте герметичность соединения: запустите вытяжку и поднесите к стыку полоску тонкой бумаги. Если лист колеблется – соединение неплотное. В этом случае снимите гофру, очистите патрубок от пыли, дополнительно нанесите слой жаростойкого силиконового герметика и повторите установку.

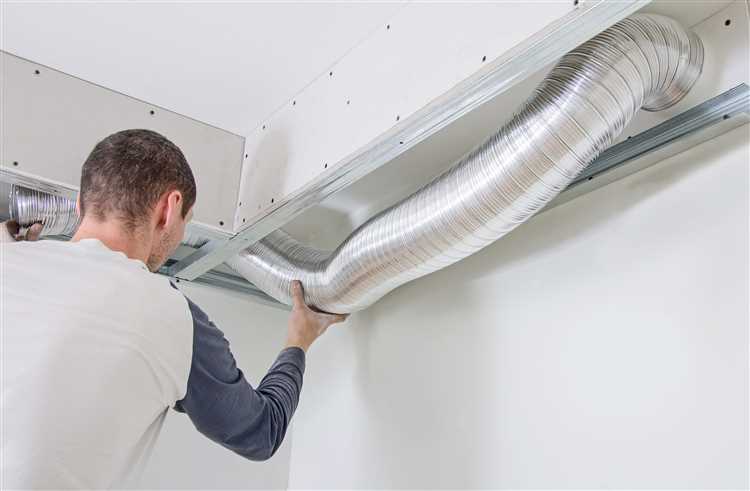

Как герметизировать соединения гофры и вытяжки
Для обеспечения герметичности соединения гофры с вытяжкой и вентиляционным каналом необходимо использовать специализированные материалы, предотвращающие утечку воздуха и снижение тяги.
Шаг 1: Очистка соединяемых поверхностей
Перед герметизацией тщательно очистите края вытяжки и гофры от пыли, жира и строительной грязи. Используйте спиртосодержащий обезжириватель. Сухая и чистая поверхность – залог надежной адгезии герметика.
Шаг 2: Применение алюминиевого скотча
Для первичной фиксации и герметизации используйте алюминиевый скотч толщиной не менее 30 микрон. Он устойчив к перепадам температуры и не отслаивается со временем. Плотно обмотайте место соединения минимум в два слоя с нахлестом 1,5–2 см.
Шаг 3: Использование жаростойкого герметика
На участках, подверженных нагреву, дополнительно нанесите силиконовый герметик, выдерживающий температуры до +250°C. Выдавите тонкий равномерный слой по периметру стыка между гофрой и патрубком вытяжки. Разровняйте пальцем, предварительно надев перчатку.
Шаг 4: Фиксация хомутом
После герметизации установите металлический хомут шириной от 9 мм. Затяните его отверткой до упора, избегая деформации гофры. Это усилит герметичность и предотвратит соскальзывание при вибрациях.
Совет: если гофра соединяется с бетонным или кирпичным вентканалом, дополнительно нанесите монтажную пену с низким расширением по внешнему краю. После застывания срежьте излишки.
Как закрепить гофру на вентиляционной решётке
Для надёжного крепления гофры к вентиляционной решётке понадобится металлический хомут диаметром на 5–10 мм больше наружного диаметра гофры. Перед установкой очистите поверхность решётки от пыли и жира, чтобы обеспечить плотное прилегание.
Наденьте гофру на патрубок решётки до упора, затем зафиксируйте хомут в месте соединения. Используйте плоскогубцы или отвертку с хомутом с винтовым зажимом для равномерного затягивания. Избегайте чрезмерного усилия, чтобы не повредить гофру.
Если решётка имеет края с зазубринами или выступами, дополнительно используйте герметизирующую ленту (например, фум-ленту) между гофрой и патрубком. Это снизит вибрации и предотвратит проникновение запахов.
Для улучшения герметичности в местах крепления применяйте силиконовый герметик, аккуратно нанося тонкий слой по внешнему краю гофры после установки хомута. После высыхания герметика соединение становится устойчивым к вибрациям и перепадам температуры.
Проверяйте крепление периодически – особенно если гофра подвергается сильным изгибам или вибрации. При необходимости подтягивайте хомут или заменяйте герметик.

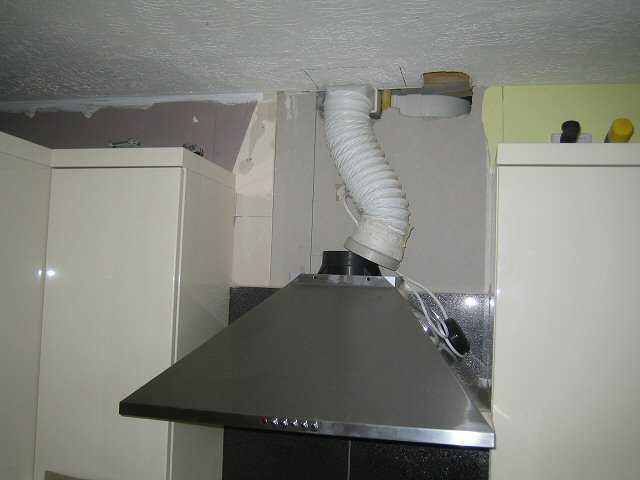

Как уложить гофру, чтобы не было провисаний
Для предотвращения провисаний гофры важно соблюдать правильный уклон и минимизировать длину свободного подвеса. Рекомендуется монтировать гофру с уклоном не менее 3° в сторону вытяжного выхода, чтобы конденсат и загрязнения не задерживались внутри.
Крепление гофры следует выполнять с шагом не более 50–60 см с помощью специальных хомутов или крепежных лент. Это исключит провисание и обеспечит стабильное положение трубы даже при вибрациях.
Избегайте лишних изгибов с радиусом меньшим, чем 1,5 диаметра трубы. Резкие повороты способствуют образованию складок и создают точки провисания. При необходимости используйте жесткие отводы или дополнительные крепления в местах поворотов.
Не допускайте чрезмерного удлинения гофры. Оптимальная длина сегмента должна быть минимальной, а для соединения нескольких участков применяйте переходники с надежной фиксацией, чтобы исключить провисание между соединениями.
При монтаже на стену или потолок рекомендуется применять специальные держатели, фиксирующие гофру в натянутом состоянии, исключая свободное провисание. Если гофра проходит через узкие каналы, дополнительно прокладывайте ее с небольшой натяжкой.
Что делать, если гофра плохо держится или спадает
Проблема с удержанием гофры чаще всего связана с неправильным креплением или несоответствием диаметра трубы и патрубка вытяжки. Для устранения проблемы действуйте по следующему плану:
- Проверьте размер гофры. Диаметр внутреннего отверстия гофры должен точно совпадать с диаметром патрубка вытяжки. Разница более 2 мм приводит к плохой фиксации.
- Используйте хомуты. Металлический или пластиковый хомут с винтовым затягиванием обеспечивает надежную фиксацию. Наденьте хомут на место соединения, затяните отверткой или ключом до плотного прилегания.
- Усиление соединения лентой. Обмотайте место соединения алюминиевой или армированной клейкой лентой для герметизации и дополнительной фиксации. Обмотка должна перекрывать не менее 5 см по обе стороны соединения.
- Проверьте ровность среза гофры. Если срез неровный или рваный, отрежьте ровно, используя острый нож или болгарку с тонким диском, чтобы обеспечить плотное прилегание.
- Избегайте избыточного изгиба. Сильные перегибы или заломы уменьшают жесткость и способствуют сползанию. Установите гофру с минимальным радиусом изгиба, рекомендуемым производителем (обычно не менее 10–15 см).
- Проверьте состояние патрубка. Если патрубок поврежден или имеет заусенцы, очистите и обработайте его наждачной бумагой для улучшения сцепления.
- Используйте специальные переходники. Если диаметр патрубка и гофры различаются, приобретите или изготовьте переходник для плотного соединения.
Регулярно контролируйте состояние крепления после установки, особенно в первые недели эксплуатации, чтобы вовремя устранить ослабление и предотвратить сползание гофры.
Вопрос-ответ:
Как правильно выбрать гофру для подключения вытяжки на кухне?
Выбор гофры зависит от диаметра выходного патрубка вытяжки и длины необходимого участка трубы. Обычно для бытовых вытяжек используют гофры диаметром 100-150 мм. Важно, чтобы материал был гибким, но не слишком тонким, чтобы избежать повреждений при установке. Также стоит обратить внимание на устойчивость гофры к высоким температурам и легкость в очистке.
Какие инструменты нужны для установки гофры на вытяжку своими руками?
Для монтажа гофры потребуются обычные инструменты: отвертка или шуруповерт для крепления хомутов, ножницы или острый нож для обрезки гофры нужной длины, а также хомуты или специальные зажимы для фиксации. Иногда полезна перчатка для защиты рук и строительный уровень для проверки правильного положения. Если предстоит крепить гофру к стене или шкафу, может понадобиться дрель и дюбели.
Как избежать протечек воздуха при соединении гофры с вытяжкой?
Чтобы соединение было герметичным, гофру нужно надевать плотно и закреплять с помощью металлических или пластиковых хомутов. Если диаметр гофры и патрубка вытяжки не совпадает, используют переходники или уплотнители. Дополнительно для герметизации можно использовать силиконовый герметик, который наносится на место соединения. После установки важно проверить отсутствие щелей и утечек воздуха, например, с помощью зажженной свечи или листа бумаги.
Какие ошибки часто совершают при установке гофры на вытяжку и как их избежать?
Частая ошибка — слишком длинная или сильно изогнутая гофра, что снижает тягу вытяжки. Чтобы этого избежать, гофру нужно подрезать до минимально необходимой длины и избегать острых изгибов. Еще одна проблема — ненадежное крепление, из-за которого соединение может ослабнуть и появятся утечки. Рекомендуется использовать качественные хомуты и проверять их затяжку после монтажа. Наконец, стоит избегать установки гофры из слишком тонкого материала, который легко повреждается.
