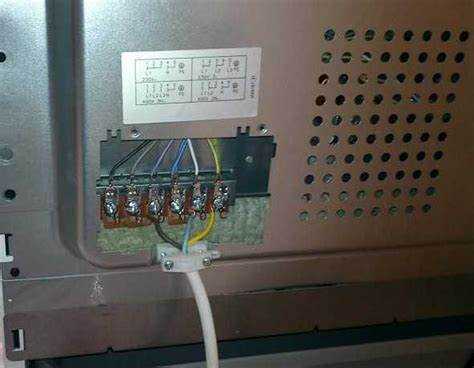

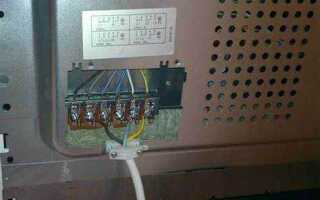

В квартирах с устаревшей электропроводкой или в частных домах нередко встречаются розетки на 380 В – трёхфазные. Современные электроплиты чаще рассчитаны на 220 В. Подключение их к старой розетке без переделки может привести к выходу оборудования из строя. Для корректной работы требуется преобразование трёхфазной линии в однофазную с учётом параметров нагрузки.
Прежде чем приступать к переделке, необходимо определить, как организовано подключение питающего кабеля. В типичной трёхфазной схеме используется четыре провода: три фазных (L1, L2, L3) и один нулевой (N). В случае отсутствия «нуля» переделка невозможна без прокладки нового кабеля. Также важно, чтобы сечение провода соответствовало потребляемой мощности плиты – не менее 4 мм² для меди при мощности до 7 кВт.
Переход на 220 В требует использования только одной из фаз и нулевого провода. Защитный провод (PE), если он присутствует, обязательно подключается к корпусу плиты. Ни при каких условиях не допускается использование нуля в качестве «земли». Розетку и вилку придётся заменить на однофазные – с токовой нагрузкой не ниже 32 А. Подключение напрямую без розетки допустимо только при наличии автоматического выключателя и клеммной колодки.
Проверка напряжения между выбранной фазой и нулём должна показать 220 В ±10%. Если в распределительном щите отсутствует маркировка проводов, потребуется измерительный прибор – мультиметр. После выбора фазы и проверки целостности проводки можно отключить питание, обрезать старую розетку и установить новую с учётом цветовой маркировки: синий – ноль, коричневый или чёрный – фаза, жёлто-зелёный – земля.
Как определить, подходит ли старая розетка 380В для переделки под 220В
Перед началом работ нужно точно выяснить тип подключения. Если старая розетка подключена по схеме «три фазы + ноль», то при наличии нулевого провода возможна переделка под однофазную сеть 220В. При схеме «три фазы без нуля» – переделка невозможна без прокладки новой линии с нулём.
Проверьте наличие проводов. Обычно к розетке 380В подведены четыре или пять жил: три фазных (обычно красный, жёлтый, зелёный), ноль (синий) и заземление (жёлто-зелёный). Если синий провод присутствует – это хороший признак.
Измерение напряжения: мультиметром проверьте напряжение между синей жилой и любой фазной. Значение 220В подтверждает наличие нуля.
Состояние розетки: старые розетки 380В могут не соответствовать требованиям безопасности при подключении бытовой техники. Контактные группы изношены, материал корпуса хрупкий. Осмотрите клеммы на следы перегрева – потемнение, оплавления, запах гари.

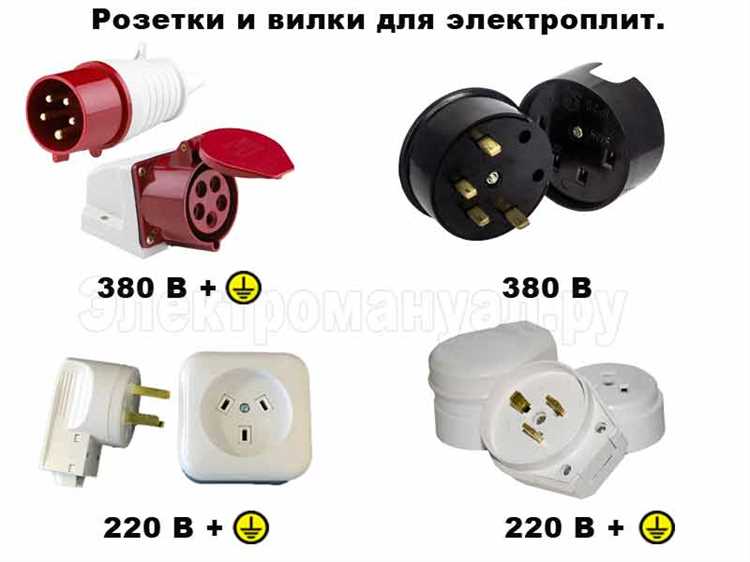

Тип розетки: большинство розеток 380В – это устройства с мощной контактной группой, рассчитанные на ток от 16 до 32 А. Это может быть плюсом, если корпус и клеммы в хорошем состоянии, и розетка будет использоваться под нагрузку до 7 кВт.
Итог: розетка подходит для переделки, если в наличии ноль, все жилы медные, изоляция целая, клеммы не повреждены, корпус не треснул, и номинал тока соответствует мощности плиты. В противном случае – установка новой розетки предпочтительнее.
Какие инструменты и материалы потребуются для замены розетки
Отвёртка с изолированной ручкой – плоская и крестовая. Нужна для демонтажа старой розетки и установки новой. Изоляция обязательна для работы с проводкой.
Тестер или мультиметр – используется для проверки отсутствия напряжения и определения фазировки проводов.
Бокорезы – пригодятся для аккуратного обрезания старых проводов и зачистки концов перед подключением.
Нож для снятия изоляции или стриппер – нужен для зачистки жил без повреждения проволоки.
Новая розетка на 220 В – выбирается по мощности электроплиты. Для плит мощностью до 7 кВт подойдёт розетка с номиналом не ниже 32 А.
Корпус (подрозетник) – если старый повреждён или не подходит по габаритам, потребуется новый.
Клеммники или гильзы – для надёжного соединения проводов, если требуется удлинение или переход с алюминия на медь.
Изолента ПВХ или термоусадочная трубка – используется для дополнительной изоляции соединений.
Дрель с коронкой – при установке розетки в новое место или замене подрозетника.
Паспорт электроплиты – необходим для уточнения мощности и схемы подключения.
Как безопасно отключить питание и подготовить проводку
Перед началом работ отключите вводной автомат, отвечающий за подачу электроэнергии на розетку. Убедитесь в отсутствии напряжения с помощью индикаторной отвертки или мультиметра. Проверяйте не только фазу, но и ноль – на старых щитках возможны ошибки в разводке.

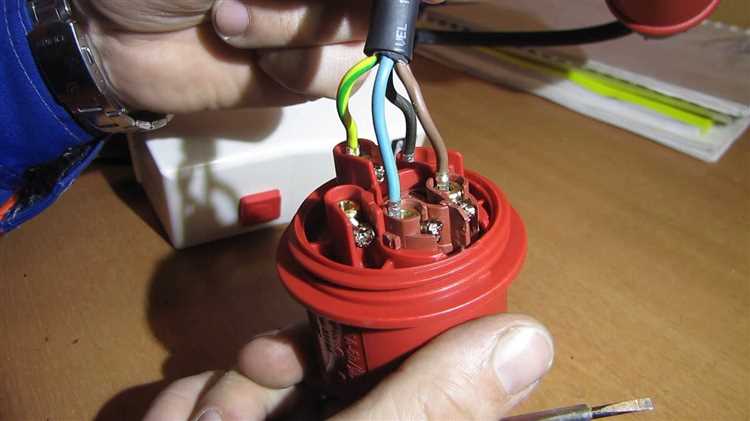

После отключения снимите крышку розетки. Осмотрите провода: для розетки 380 В, как правило, используются три фазы (L1, L2, L3), ноль (N) и заземление (PE). Отметьте или сфотографируйте маркировку проводов до демонтажа.
Отсоедините кабель от розетки. Если кабель алюминиевый, замените его – он не подходит для современных электроплит. Для подключения к 220 В потребуется медный кабель сечением не менее 4 мм² при мощности плиты до 7 кВт. При большей нагрузке – от 6 мм².
Осмотрите изоляцию, проверьте жилы на целостность. При повреждениях кабель необходимо заменить. Кабель должен быть трехжильным: фаза (L), ноль (N) и заземление (PE). Используйте ВВГнг-LS или NYM – они подходят для стационарной укладки и выдерживают повышенные токовые нагрузки.
Провода зачищайте ножом или стриппером, оставляя не более 10–12 мм оголенной жилы. Исключите перекручивание и скручивание: используйте клеммные колодки WAGO или винтовые зажимы. Убедитесь в надежности контактов перед подачей питания.
Как определить схему подключения проводов в старой розетке

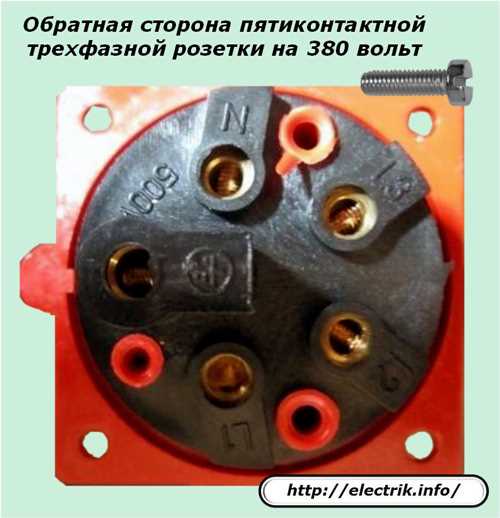

Перед началом работы отключите питание на щитке и убедитесь в отсутствии напряжения мультиметром. Старые розетки на 380 В, как правило, имеют три фазных провода и один нулевой. Иногда добавляется пятый – защитное заземление.

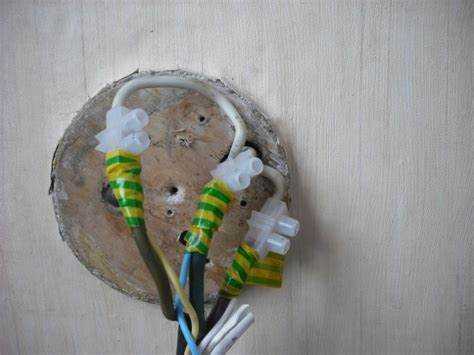

Снимите крышку розетки и осмотрите количество жил. Если их три – вероятно, одна фаза, ноль и земля. Четыре – три фазы и ноль. Пять – три фазы, ноль и заземление. Цвета могут не соответствовать современным стандартам, поэтому полагаться только на маркировку нельзя.
Проверьте напряжение между жилами. Между двумя фазами должно быть около 380 В. Между каждой фазой и нулем – примерно 220 В. Между нулем и землей – не более 1–2 В. Если между каким-либо проводом и корпусом розетки есть напряжение около 220 В – это фаза. Отсутствие напряжения между корпусом и проводом при наличии напряжения между ним и фазой – признак нуля или заземления.
Если мультиметр показывает одинаковое напряжение между тремя жилами по 380 В, а между каждой и одной – 220 В, последняя – это ноль. Если пятый провод соединён с металлическим корпусом розетки или щита – это, скорее всего, земля.
Зафиксируйте схему: какие провода куда идут, где какая фаза, ноль и заземление. Это необходимо для последующей безопасной переделки под однофазную сеть 220 В.
Как правильно подключить розетку 220В на месте старой 380В
Перед началом работ требуется определить схему старой проводки. В большинстве случаев розетка на 380 В подключена по трёхфазной системе с нейтралью (четыре или пять проводов). Для перехода на 220 В необходима одна фаза и ноль. Заземляющий провод использовать по назначению.
Проверка мультиметром: найдите провод с напряжением 220 В относительно других – это фаза. Провод без напряжения по отношению ко всем остальным, но имеющий потенциал относительно фазы – это ноль. Провод с нулевым потенциалом относительно всех – заземление. Подключать между собой разные нули или заземления с разных линий нельзя.
Использовать нужно розетку с заземляющим контактом, рассчитанную на ток не менее 16 А (лучше 25 А, если проводка медная сечением 4 мм²). Монтаж производить в стандартную монтажную коробку, обеспечив плотный контакт проводов и надёжное зажатие винтов.
Старую розетку необходимо демонтировать. Фазу подключить к правому или левому контакту, ноль – к противоположному, заземление – к центральной клемме заземления. Зажимы подтянуть до упора. Все соединения должны быть надёжно изолированы. При малейшем сомнении в корректности схемы – проконсультироваться с электриком.
Как проверить правильность подключения и наличие фазы
Перед включением электроплиты необходимо убедиться, что розетка подключена корректно и в наличии рабочая фаза. Для этого потребуется мультиметр с функцией измерения переменного напряжения.
- Установите мультиметр в режим измерения ~220 В.
- Проверьте наличие напряжения между фазным и нулевым контактами. Значение должно быть в пределах 220–230 В.
- Измерьте напряжение между предполагаемыми двумя фазами – если подключение выполнено по схеме 380 В, прибор покажет около 380 В. В этом случае розетка не переделана под однофазную сеть.
- Если на двух любых контактах напряжение 220 В, а на третьем относительно двух других нет – фаза одна. Такой вариант подходит для однофазной электроплиты, при условии наличия нуля и защитного PE.
- Убедитесь в наличии защитного проводника. Для этого один щуп мультиметра приложите к корпусу распределительной коробки или заземлённому элементу, второй – к контакту PE. Сопротивление должно быть минимальным.
Если обнаружены отклонения или отсутствует заземление, эксплуатация электроплиты недопустима до устранения проблемы. Самостоятельное вмешательство в электропроводку при отсутствии опыта может быть опасным.
Какие требования предъявляются к подключению электроплиты к сети 220В
Подключение электроплиты к сети 220В требует соблюдения определённых технических условий, чтобы избежать перегрева кабеля, выхода из строя автоматики и поражения током.
- Номинальный ток автомата – не менее 32 А. При мощности плиты до 7 кВт допустимо использование автомата на 32–40 А, в зависимости от конкретной модели.
- Сечение кабеля – минимум 6 мм² (медь). При большей длине линии или повышенной мощности – 10 мм². Алюминиевые провода не применяются.
- Тип кабеля – ВВГнг или NYM. Гибкие провода (ПВС) допускаются только на коротких участках между розеткой и плитой.
- Розетка и вилка – рассчитаны на ток не менее 32 А. Применяются силовые разъёмы с надёжным заземляющим контактом, например, типа «Евро» с латунными клеммами.
- Заземление обязательно. Плита подключается к отдельному заземляющему проводу. Использование нуля в качестве заземления недопустимо.
- Устройство защитного отключения (УЗО) – ток утечки не более 30 мА. Устанавливается после автомата, на ту же линию.
- Линия – отдельная от остальных потребителей. Подключение к уже загруженным контурам запрещено.
Все соединения выполняются в распределительной коробке с использованием клеммных колодок или сварки. Скрутки и изолента не допускаются. Перед подключением требуется проверить сопротивление изоляции и наличие фазного и нулевого напряжения.
