Для диагностики болгарки важно знать, как правильно использовать мультиметр для проверки статора и ротора. Эти компоненты отвечают за работу двигателя, и их неисправности часто приводят к выходу инструмента из строя. В этом руководстве мы рассмотрим пошаговую инструкцию для измерения сопротивления и проверки целостности обмоток, что поможет быстро выявить повреждения.
Проверка ротора включает в себя несколько этапов. Сначала измеряется сопротивление обмоток ротора аналогично статору. Следует учитывать, что в роторе могут быть как короткие, так и открытые участки, которые приведут к неправильной работе устройства. Также важно проверить состояние колец ротора на наличие износа или повреждений. Для этого аккуратно осмотрите их, если они имеют следы деформации, то могут возникнуть проблемы с передачей мощности.
Дополнительно стоит проверить состояние щеток и коллекторных колец. Если щетки сильно изношены, это также может повлиять на работу ротора. Измерьте сопротивление на контактах щеток, если оно слишком высокое, возможно, потребуется их замена.
Как правильно измерить сопротивление обмоток статора болгарки
Для проверки состояния обмоток статора болгарки мультиметром, важно соблюдать точную последовательность действий. Сначала отключите болгарку от электросети и убедитесь, что инструмент полностью обесточен. Затем снимите крышку корпуса, чтобы получить доступ к статору. Он обычно находится рядом с ротором и имеет несколько обмоток, которые могут быть повреждены или изношены.
Используйте мультиметр, переведенный в режим измерения сопротивления (Ом). Подключите щупы мультиметра к концам обмоток статора, при этом важно не касаться других металлических частей, чтобы избежать искажений в показаниях. Если мультиметр отображает значение сопротивления, оно должно быть стабильным и в пределах нормы для данного типа болгарки. Обычно сопротивление обмоток статора болгарки находится в диапазоне от 1 до 10 Ом, в зависимости от модели и мощности устройства.
Если мультиметр показывает бесконечное сопротивление, это означает, что обмотка имеет повреждение, либо обрыв проводника. Если же сопротивление слишком низкое (меньше 1 Ом), это может свидетельствовать о коротком замыкании в обмотках. В обоих случаях необходимо заменять поврежденный статор.
Для более точной диагностики рекомендуется также измерить сопротивление между обмотками и корпусом болгарки. Если мультиметр показывает наличие замыкания (сопротивление 0 Ом), это указывает на пробой изоляции, что также требует ремонта.

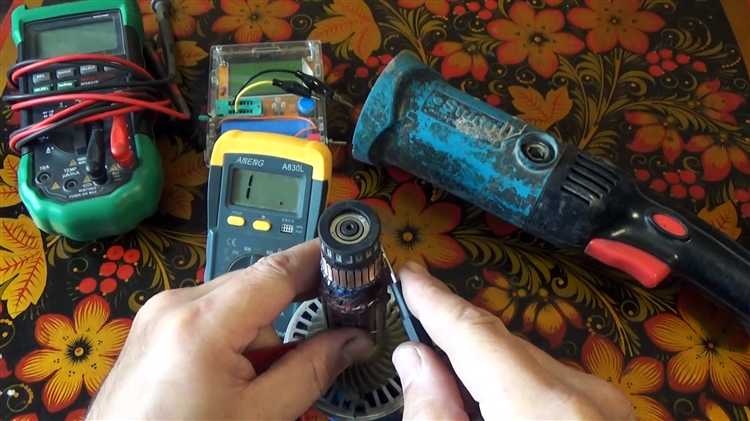

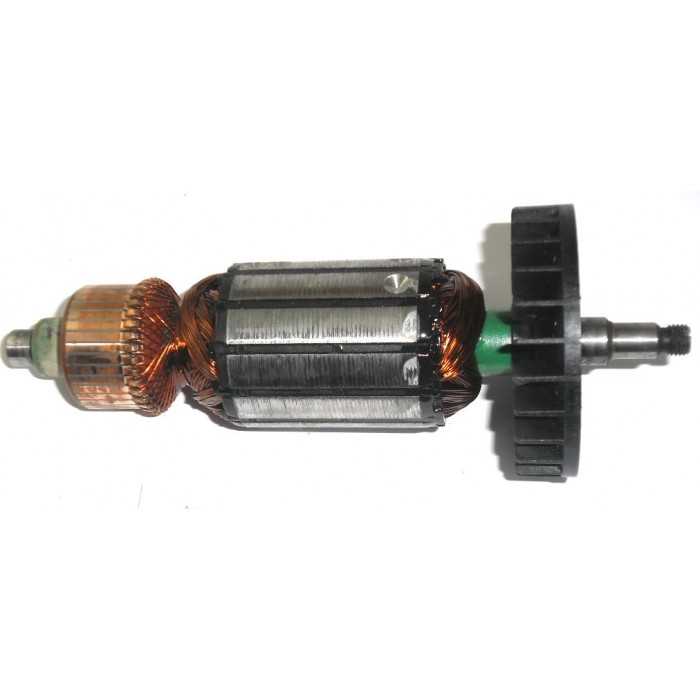

Как проверить целостность ротора болгарки с помощью мультиметра
Для проверки целостности ротора болгарки с помощью мультиметра необходимо выполнить несколько простых шагов, чтобы выявить повреждения и неисправности в его обмотках.
- Подготовка мультиметра: Установите мультиметр в режим измерения сопротивления (Ом). Если мультиметр имеет функцию автоизмерения, это упростит процесс.
- Отключение питания: Убедитесь, что болгарка отключена от источника питания и полностью обесточена. Это гарантирует безопасность при проведении измерений.
После выполнения этих проверок вы сможете оценить состояние ротора и принять решение о его ремонте или замене. Важно помнить, что неисправности в обмотках ротора могут серьезно повлиять на работу устройства, снижая его эффективность или приводя к перегреву.

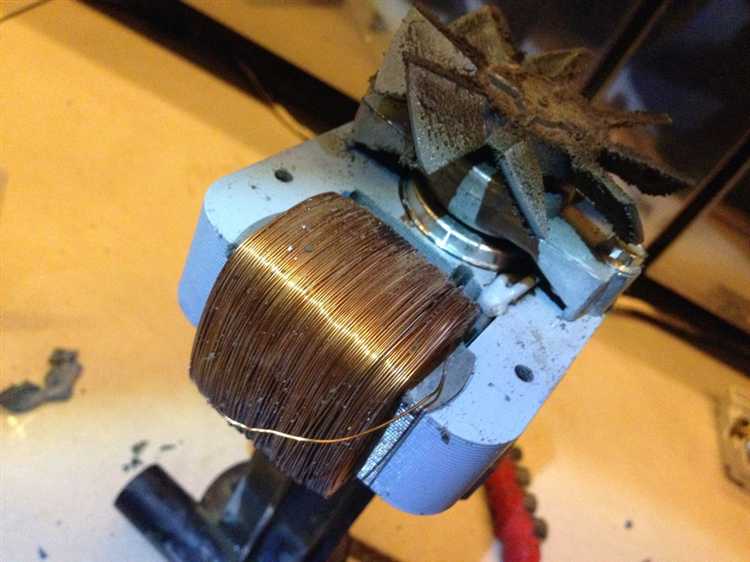

Проверка обмоток статора на короткое замыкание мультиметром
При наличии подозрений на короткое замыкание в статоре рекомендуется проверить несколько обмоток. Если у одной из них показания мультиметра отличаются от других, скорее всего, обмотка повреждена и нуждается в замене или ремонте.
Как измерить сопротивление между проводами статора и корпусом болгарки
Для проверки изоляции статора болгарки от корпуса важно измерить сопротивление между проводами статора и корпусом устройства. Это поможет определить наличие короткого замыкания или повреждения изоляции, что может привести к выходу инструмента из строя.
Для проведения проверки используйте мультиметр, настроив его на режим измерения сопротивления (Ом). Перед началом убедитесь, что болгарка отключена от сети.
Следуйте этим шагам:
- Подключите один щуп мультиметра к металлическому корпусу болгарки. Это будет общая точка измерения.
- Другой щуп подключите поочередно к каждому из проводов статора. Если в приборе есть несколько проводов, проверяйте их все.
- Затем обратите внимание на показания мультиметра. В норме сопротивление между проводами статора и корпусом должно быть очень высоким (почти бесконечным), что указывает на отсутствие короткого замыкания.
- Если мультиметр показывает низкое сопротивление (меньше нескольких мегом), это свидетельствует о том, что изоляция повреждена, и статор может нуждаться в замене.
При отсутствии повреждений изоляции мультиметр должен показывать значения, близкие к нулю Ом между проводами статора, и отсутствие тока между ними и корпусом.
Этот тест позволит оперативно обнаружить проблемы с изоляцией, что поможет избежать дальнейших повреждений мотора и возможных аварийных ситуаций в процессе работы болгарки.
Проверка замыкания на землю у ротора с помощью мультиметра
Для проверки замыкания на землю у ротора болгарки с помощью мультиметра необходимо выполнить несколько простых шагов. Замыкание на землю у ротора может быть причиной короткого замыкания или повреждения изоляции, что требует оперативного вмешательства.
1. Установите мультиметр в режим измерения сопротивления (Ом). Убедитесь, что мультиметр правильно калиброван и готов к использованию.
2. Подготовьте мультиметр: один щуп подключите к общему (минус) входу, второй щуп подсоедините к измерительному входу для сопротивления.
3. Для точности тестирования, отключите двигатель болгарки от сети и снимите его с других элементов, чтобы избежать влияния дополнительных электрических компонентов.
5. При нормальной изоляции и отсутствии замыкания на землю мультиметр должен показать очень высокое сопротивление (близкое к бесконечности). Если на экране мультиметра отображается сопротивление, близкое к нулю, это сигнализирует о наличии короткого замыкания на землю.
6. При обнаружении замыкания необходимо заменить поврежденный ротор или отремонтировать его, так как продолжение эксплуатации может привести к перегреву и повреждению других компонентов устройства.
Что делать при обнаружении неисправности в статоре или роторе болгарки
- Проверка статора: Используя мультиметр, измерьте сопротивление обмоток статора. Если оно сильно отличается от нормальных значений (для большинства моделей – несколько Ом), то это может указывать на короткое замыкание или обрыв. В случае короткого замыкания может потребоваться перемотка статора или его полная замена.
- Проверка ротора: Проверьте ротор на наличие искривлений или повреждений. Для этого прокачайте его вручную, убедитесь, что нет заметных заеданий или люфта. Используйте мультиметр для проверки целостности обмоток ротора. Если сопротивление отличается от нормы или ротор не вращается плавно, его нужно заменить.
Если неисправность локализована в статоре или роторе, возможны следующие действия:
- Перемотка статора: В случае короткого замыкания или перегрева, который вызвал повреждение изоляции, требуется перемотка. Это сложный процесс, требующий опыта, и, если вы не уверены в своих силах, лучше обратиться в сервисный центр.
- Замена ротора: Ротор в большинстве случаев не подлежит ремонту. Если обмотки повреждены или втулки изношены, проще заменить его целиком. Новый ротор можно приобрести в специализированных магазинах или заказать у производителя.
- Проверка щеток: Изношенные щетки могут быть причиной неисправностей в работе ротора. Проверьте их длину и состояние. Если они сильно изношены, замените их.
- Очистка контактов: Иногда неисправности связаны с плохим контактом между щетками и коллектором. Очистите контакты с помощью мягкой щетки или изопропилового спирта для устранения окисления.
После замены или ремонта компонентов важно проверить работу устройства. Подключите болгарку и проведите тестовую операцию с низкой нагрузкой. Если болгарка работает стабильно, проблема решена.
Не забывайте, что любые манипуляции с электрическими компонентами болгарки должны проводиться с соблюдением всех мер безопасности, включая отключение от сети и использование защитных средств.
Вопрос-ответ:
Как проверить статор болгарки мультиметром?
Чтобы проверить статор болгарки с помощью мультиметра, необходимо выставить прибор на измерение сопротивления. Сначала отсоедините все провода от якоря и статора. Затем измерьте сопротивление между выводами обмоток статора. Обычно оно должно быть одинаковым по всем контактам, если статор в порядке. Если сопротивление сильно отличается или показывает короткое замыкание (ноль), статор, вероятно, поврежден.
Как найти короткое замыкание в статоре болгарки?
Для поиска короткого замыкания на статоре болгарки с помощью мультиметра нужно поставить прибор в режим измерения сопротивления. Прозвоните все выводы статора поочередно, включая каждый контакт. Если мультиметр покажет ноль на любом из измерений, это указывает на короткое замыкание в обмотках. В таком случае, статор следует заменить или провести ремонт.

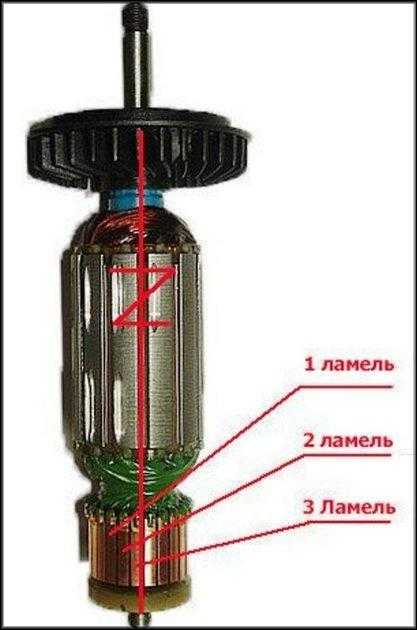

Как проверить ротор болгарки мультиметром?
Для проверки ротора болгарки мультиметром нужно измерить сопротивление обмоток ротора. Это делается аналогично проверке статора. Если мультиметр показывает короткое замыкание или обрыв, то ротор неисправен. Также стоит проверять на наличие механических повреждений, таких как трещины на корпусе или износ щеток.
Как обнаружить обрыв на роторе болгарки?
Обрыв обмотки ротора можно обнаружить с помощью мультиметра, выставив его на измерение сопротивления. Для этого нужно проверить сопротивление обмоток. Если сопротивление сильно отличается от нормы или не существует связи между выводами, то обмотка повреждена, и ротор требует замены. Также можно осмотреть ротор визуально на наличие повреждений или износа обмоток.
Можно ли проверить статор и ротор болгарки мультиметром, не снимая их с устройства?
Да, можно проверить статор и ротор, не снимая их с устройства, но важно учитывать, что для точной диагностики все соединения должны быть отключены. Чтобы проверить статор, измерьте сопротивление обмоток, а для ротора можно проверить сопротивление на выводах. Если мультиметр покажет отклонения от нормы, это будет указывать на неисправность. Однако для более точной проверки лучше снять эти элементы и осмотреть их более детально.
Как с помощью мультиметра проверить исправность статора болгарки?
Для проверки статора болгарки с помощью мультиметра нужно выполнить несколько простых шагов. Во-первых, отключите устройство от сети и отсоедините его от всех проводов. Установите мультиметр в режим измерения сопротивления (Ом). Затем подключите щупы мультиметра к двум выводам статора. Если мультиметр показывает замкнутое соединение (нулевое сопротивление), это может свидетельствовать о коротком замыкании. В случае, если сопротивление слишком высоко или бесконечно, это указывает на обрыв обмотки статора. Также можно проверить сопротивление между каждым выводом и корпусом. Если мультиметр показывает проводимость, значит, есть пробой изоляции, и статор нужно заменить.
