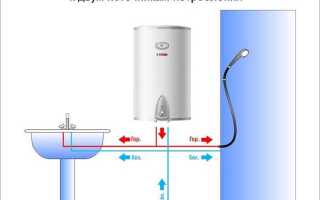

Проточные водонагреватели имеют высокую мощность, часто превышающую 5 кВт, и требуют особого подхода к электробезопасности. Подключение такого оборудования без устройства защитного отключения (УЗО) значительно повышает риск поражения электрическим током при утечке тока на корпус или воду. Согласно ПУЭ (Правила устройства электроустановок), установка УЗО обязательна для всех потребителей в ванной комнате, особенно если их мощность превышает 1,5 кВт.
При выборе УЗО для проточного водонагревателя необходимо учитывать номинальный ток и ток утечки. Для устройств мощностью от 5 до 8 кВт оптимально использовать УЗО с током утечки не более 30 мА и номинальным током 40 А. Также важно, чтобы УЗО соответствовало типу тока нагрузки – для ТЭНов подойдёт тип AC или A, если есть элементы с импульсной электроникой.
Ключевое требование при подключении – установка УЗО на отдельной линии, защищённой автоматическим выключателем соответствующего номинала. Недопустимо подключать водонагреватель через общую розетку или линию, предназначенную для освещения или других бытовых приборов. Сечение кабеля должно соответствовать нагрузке: при мощности 7 кВт необходимо использовать медный кабель сечением не менее 4 мм², с обязательным заземлением.
Подключение должно осуществляться с соблюдением цветовой маркировки проводов: фаза (L) – коричневый или чёрный, ноль (N) – синий, заземление (PE) – жёлто-зелёный. Все соединения выполняются в распределительной коробке или щитке, с применением клеммных колодок, обеспечивающих надёжный контакт. Категорически запрещено использовать скрутки или временные соединения.
Выбор подходящего УЗО по току утечки и номиналу
Для подключения проточного водонагревателя необходимо выбрать УЗО, строго соответствующее его мощности и условиям эксплуатации. Основные параметры – ток утечки (IΔn) и номинальный ток (In).
- Ток утечки: для индивидуальной защиты проточного водонагревателя выбирают УЗО с чувствительностью 30 мА. Значения выше (например, 100 мА) применимы только для групповой защиты и не обеспечивают нужного уровня безопасности при эксплуатации водонагревателя во влажных помещениях.
- Номинальный ток: выбирается не по мощности УЗО, а по току, потребляемому водонагревателем. Например, если устройство мощностью 7 кВт подключено к сети 220 В, ток нагрузки составит примерно 31,8 А. В этом случае устанавливается УЗО номиналом не менее 40 А. Допуск на перегрузку должен составлять не менее 20%.
УЗО обязательно должно быть совместимо с автоматическим выключателем, установленным в цепи. Если автомат рассчитан на 32 А, УЗО берётся на 40 А и выше, чтобы избежать ложных срабатываний и повреждения оборудования.
Устройства дифференциального тока должны быть только типа «AC» или «A». Для водонагревателей предпочтительно использовать УЗО типа «A», способное корректно реагировать на импульсные и переменные токи утечки, характерные для техники с электронным управлением.
- Проверьте мощность нагревателя и вычислите потребляемый ток.
- Выберите УЗО на 30 мА и номиналом минимум на 25% выше тока нагрузки.
- Убедитесь, что УЗО соответствует типу тока утечки – предпочтительно «A».
- Согласуйте УЗО с автоматическим выключателем по номиналу.
Расположение УЗО в электрической цепи водонагревателя
Устройство защитного отключения (УЗО) должно устанавливаться до подключения проточного водонагревателя, между автоматическим выключателем и самим прибором. Это позволяет обеспечить отключение питания при обнаружении токов утечки на корпус или в землю до возникновения опасной ситуации.
Оптимальная схема подключения: вводной автомат – УЗО – автомат защиты водонагревателя – водонагреватель. УЗО обязательно должно быть рассчитано на номинальный ток не ниже потребляемого тока водонагревателя. Например, при мощности 6 кВт и напряжении 220 В, ток нагрузки составит около 27 А. В таком случае номинал УЗО должен быть не менее 32 А, а ток утечки – не более 30 мА.
Размещение УЗО на общем щите допускается, если цепь водонагревателя выделена отдельно и защищена индивидуальным автоматом. Однако предпочтительнее установка УЗО в распределительной коробке, ближе к водонагревателю, чтобы сократить длину незащищённого участка и снизить вероятность ложных срабатываний.
Подключение должно производиться через медный провод с сечением, соответствующим нагрузке (не менее 4 мм² для мощных моделей). Все соединения должны выполняться с применением клеммников или шин с винтовым зажимом, без скруток. Контур заземления обязателен, подключение к нему – через клемму корпуса водонагревателя, а не через УЗО.
Определение сечения кабеля и автоматического выключателя
Мощность проточного водонагревателя напрямую влияет на выбор сечения кабеля и номинала автоматического выключателя. Для нагрузки до 5,5 кВт при напряжении 220 В необходимо медное жило сечением не менее 2,5 мм², автомат – 25 А. При мощности до 7 кВт потребуется кабель 4 мм² и автомат на 32 А. Если устройство потребляет 8–9 кВт, используется кабель 6 мм² и автомат 40 А.
Расчет ведется с учетом длительно допустимого тока и температуры окружающей среды. Монтаж в замкнутых кабель-каналах снижает теплопередачу, поэтому рекомендуется выбирать сечение с запасом. Например, при прокладке в гофре или трубе допустимая нагрузка на кабель 2,5 мм² уменьшается до 21 А, что критично при мощности 5,5 кВт (ток ~25 А).
Автоматический выключатель подбирается по току, превышающему рабочий, но ниже тока короткого замыкания. Тип расцепителя – C или B, в зависимости от характера пусковых токов. Для большинства бытовых проточных моделей подходит тип C, обеспечивающий защиту от перегрузки и короткого замыкания без ложных срабатываний при включении.
Нельзя подключать водонагреватель через удлинители, розетки или нестандартизированные соединения. Рекомендуется прокладка отдельной линии от щита с соответствующим кабелем, автоматом и обязательной установкой УЗО с током утечки не более 30 мА.
Подключение УЗО в щитке с соблюдением фазировки
Правильная фазировка при подключении УЗО критически важна для корректной работы устройства. Ошибки в распределении фаз и нуля приводят к ложным срабатываниям или полной неработоспособности защиты.
УЗО всегда устанавливается после вводного автомата. Фазный провод подключается к клемме, обозначенной как «L» или «1» (в зависимости от модели), нулевой – к клемме «N» или «2». Нарушение этого порядка приведёт к искажению дифференциального тока, особенно при использовании электронного УЗО, чувствительного к направлению тока.
Обязательно проверяется направление подключения: верхние клеммы – вход, нижние – выход на нагрузку. Подключение наоборот допустимо не на всех моделях и должно быть подтверждено технической документацией.
Нулевой провод, идущий после УЗО, не должен иметь общих соединений с другими нулевыми проводами за пределами этой цепи. Недопустимо объединение рабочих нулей от разных УЗО – это создаёт паразитные токи, нарушающие баланс системы.
Перед монтажом проверяется целостность изоляции проводов, определяется фаза с помощью индикатора. После подключения проводится тест с кнопкой «Тест» – при исправной схеме УЗО должно отключиться. Далее – контрольный замер сопротивления изоляции и симметричности нагрузки.
В случае подключения проточного водонагревателя через УЗО, сечение фазного и нулевого провода должно соответствовать току нагрузки (не менее 4 мм² при мощности свыше 6 кВт). Используется медный кабель с термостойкой изоляцией. Обязательно применение автоматического выключателя соответствующего номинала до УЗО.
Проверка заземления и совместимости с водонагревателем
Перед подключением проточного водонагревателя к УЗО необходимо убедиться в наличии корректного заземления. Отсутствие надежного заземления делает работу УЗО неэффективной, увеличивая риск поражения электрическим током.
- Проверьте, подключён ли контур заземления к щиту. Используйте мультиметр для измерения сопротивления между «землёй» и нулём – значение должно быть менее 1 Ом.
- Убедитесь, что розетка, к которой планируется подключение, имеет трёхконтактное подключение и соответствует типу «с заземлением».
- Если в доме старая двухпроводная система, необходимо модернизировать электропроводку до трёхпроводной (фаза, ноль, земля).
Совместимость проточного водонагревателя с УЗО зависит от мощности устройства и характеристик защитного оборудования.
- Уточните номинальный ток водонагревателя. Большинство моделей потребляют от 20 до 40 А. УЗО должно быть рассчитано на ток не менее этого значения.
- Выбирайте УЗО с током утечки не более 30 мА. Для влажных зон, таких как ванная, допустим только такой уровень чувствительности.
- Категорически не допускается использование УЗО с током утечки 100 мА и выше – они не обеспечивают нужного уровня защиты при работе с водонагревателями.
Не подключайте проточный водонагреватель к УЗО через удлинители или нестандартные переходники – это снижает надёжность защиты и увеличивает вероятность перегрева контактов.

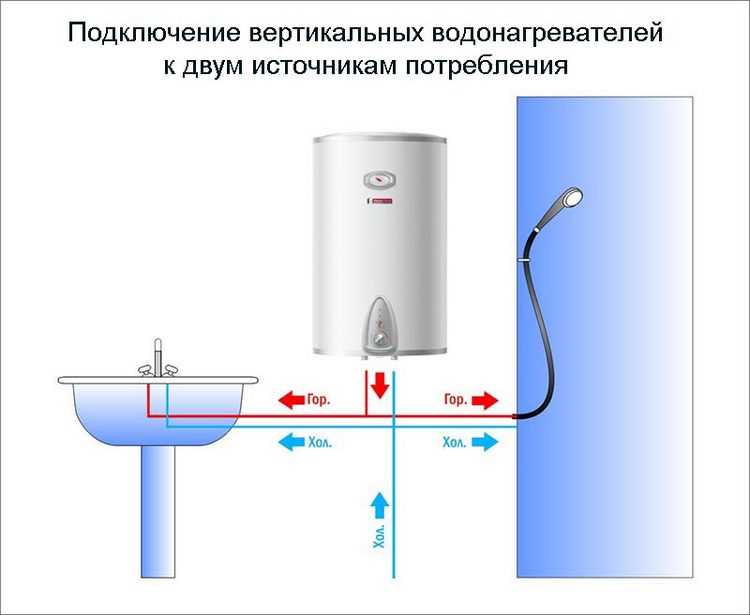

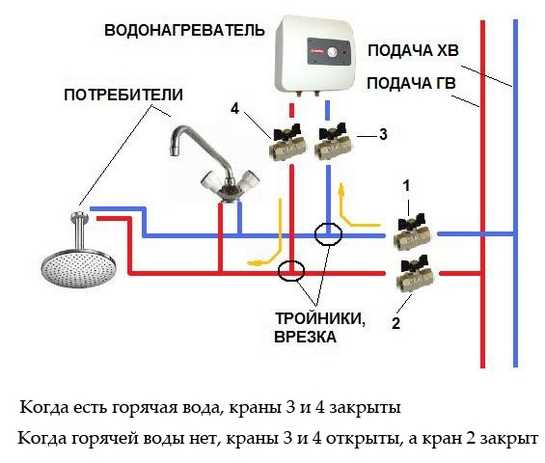

Пошаговое подключение водонагревателя через УЗО
1. Отключите вводной автоматический выключатель в щитке, чтобы обесточить цепь. Убедитесь в отсутствии напряжения с помощью индикаторной отвертки или мультиметра.
2. Установите УЗО (устройство защитного отключения) с номинальным током утечки 10–30 мА и током нагрузки не ниже тока потребления водонагревателя. Например, для устройства мощностью 7 кВт при 220 В потребуется УЗО на 32 А.
3. Смонтируйте УЗО на DIN-рейку в распределительном щитке. Подведите фазный и нулевой провод от вводного автомата к клеммам входа УЗО (обозначены как «1» и «N»).
4. От клемм выхода УЗО («2» и «N») проведите отдельный трехжильный кабель (не менее 3×2,5 мм² для мощности до 5,5 кВт, 3×4 мм² – до 7 кВт) к месту установки водонагревателя.

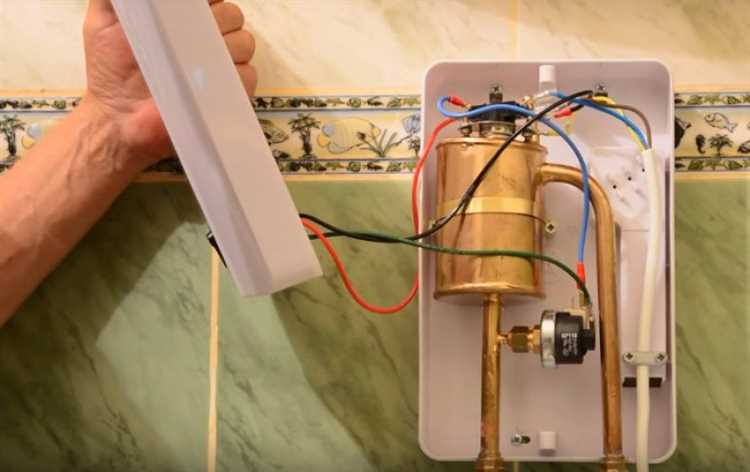

5. Подключите фазу и ноль от кабеля к соответствующим клеммам водонагревателя. Используйте клеммные зажимы с плотной фиксацией, избегая скруток.
6. Заземляющий провод обязательно подключите к клемме «PE» водонагревателя. Заземление должно быть заведено напрямую от шины заземления распределительного щитка.
7. Проверьте надежность всех соединений, затяните винты, исключите оголенные участки проводников.
8. Включите вводной автомат, затем УЗО. Проверьте его работоспособность нажатием кнопки «Тест» – устройство должно отключиться. После этого водонагреватель готов к эксплуатации.
Проверка работы УЗО после подключения и запуск устройства
Перед подачей напряжения убедитесь, что все соединения выполнены согласно схеме: фазный и нулевой провод подведены к соответствующим клеммам УЗО, заземление подключено к шине PE. Убедитесь, что корпус водонагревателя заземлён напрямую, без промежуточных соединений.
Включите автоматический выключатель, подающий питание на УЗО. Убедитесь, что рычаг УЗО находится в верхнем положении – это означает готовность к работе.
Нажмите кнопку «ТЕСТ» на корпусе УЗО. При этом устройство должно мгновенно отключиться. Если срабатывание отсутствует – УЗО неисправно, эксплуатация запрещена.
После успешной проверки включите УЗО обратно и подайте питание на водонагреватель. Включите кран с горячей водой для запуска проточного нагревателя. Через 2–3 секунды должен включиться нагревательный элемент. При этом не должно быть посторонних запахов, треска или вибрации.
Измерьте ток утечки с помощью токовых клещей с функцией утечек (дифференциальный ток). Допустимое значение – не выше 30 мА. При превышении – проверьте герметичность внутренних соединений и отсутствие повреждений ТЭНа.
Проверьте срабатывание УЗО при искусственно созданной утечке. Для этого подключите резистор 1–2 кОм между фазой и землёй. УЗО должно отключиться в течение 30 мс. Это подтверждает его чувствительность и скорость реакции.
По завершении всех проверок можно эксплуатировать устройство. Регулярно тестируйте УЗО (раз в месяц) нажатием кнопки «ТЕСТ» для подтверждения его исправности.
