Электроплита – мощный потребитель энергии, требующий стабильного и безопасного подключения к электросети. Стандартная мощность большинства бытовых моделей составляет от 5 до 10 кВт, что исключает возможность подключения к обычной розетке. Для надежной работы и предотвращения перегрева проводки необходимо использовать специализированную силовую розетку с током не менее 32 А.
Перед началом работ важно определить сечение кабеля. Для однофазной сети (220 В) при нагрузке до 7 кВт подойдет медный провод сечением не менее 4 мм², при большей мощности – 6 мм². Для трехфазной сети (380 В) используется кабель ВВГнг 5х2,5 мм² или 5х4 мм² в зависимости от потребления. Защиту линии обеспечивает автоматический выключатель с номиналом, соответствующим мощности плиты – как правило, от 25 до 40 А.
Розетка должна быть установлена на высоте 20–30 см от уровня пола, на безопасном расстоянии от раковины и других источников влаги. Категорически запрещается использовать удлинители или тройники. Монтаж производится в распределительной коробке с обязательным подключением защитного заземляющего провода – PE. При его отсутствии подключение электроплиты категорически не рекомендуется.
Важно: Перед подключением убедитесь, что в щитке предусмотрен отдельный ввод для плиты с выделенной автоматикой и УЗО. Наличие отдельной линии – требование ПУЭ для подключения мощных бытовых приборов. Несоблюдение этого правила может привести к пожару или выходу из строя оборудования.
Выбор подходящей розетки и вилки для электроплиты
Для подключения электроплиты требуется розетка, рассчитанная на ток от 25 до 32 А, в зависимости от мощности прибора. Большинство бытовых плит потребляют от 7 до 10 кВт, что соответствует току около 32 А при напряжении 220 В. Стандартные розетки на 16 А категорически не подходят.
Оптимальным выбором будет розетка и вилка типа СЕЕ 7/5 или СЕЕ 7/7 (если речь о однофазной сети), либо CEE 3P+N+E на 32 А (для трехфазного подключения). Обязательно наличие заземляющего контакта и клемм под медный провод сечением не менее 6 мм². Использование алюминиевых проводов недопустимо из-за высокого сопротивления и риска перегрева.
Корпус розетки должен быть термостойким, с устойчивостью к токовой нагрузке не менее 32 А. Обратите внимание на наличие сертификата соответствия и маркировку тока и напряжения. Установка розетки открытого или скрытого типа зависит от конструкции стены, но модель обязательно должна быть рассчитана на монтаж с надежной фиксацией контактов и плотным прилеганием вилки.
Вилку выбирайте ту же, что и розетку – с латунными штырями, термостойким корпусом и номинальным током не менее 32 А. Не используйте переходники и временные решения. Подключение должно быть выполнено напрямую, с учетом всех требований безопасности и соответствия нагрузке.
Определение сечения кабеля и типа проводки
Для подключения электроплиты необходим медный кабель с сечением, соответствующим мощности прибора и длине линии. Большинство современных плит потребляют от 7 до 10 кВт. При однофазном подключении и длине линии до 10 метров требуется кабель сечением не менее 6 мм². При большей длине – от 15 метров и выше – стоит использовать сечение 10 мм² для компенсации падения напряжения.
Если плита поддерживает трехфазное подключение, допустимо использовать кабель 5×2,5 мм² при равномерной нагрузке на фазы и длине до 10 метров. Однако при нестабильной сети или длительном использовании с максимальной мощностью рекомендуется 5×4 мм².
Для прокладки в квартире подходит провод ВВГнг-LS – он не поддерживает горение и безопасен в замкнутых пространствах. В скрытых стеновых каналах или штробах используют ВВГнг, в гофре – NYM. Кабель должен укладываться без соединений по всей длине от распределительной коробки до розетки.
Использование алюминиевого кабеля недопустимо: он имеет худшую проводимость, подвержен окислению и не выдерживает длительных нагрузок. При замене старой проводки необходимо демонтировать весь алюминиевый участок и проложить новый медный кабель соответствующего сечения.
Монтаж кабеля от распределительного щита к месту установки
Для подключения электроплиты используется медный кабель с сечением, соответствующим мощности устройства. При мощности плиты до 7 кВт подходит кабель ВВГнг(А)-LS 3×6 мм². При установке более мощного оборудования требуется сечение 10 мм².
Кабель должен прокладываться от распределительного щита по кратчайшему и безопасному маршруту. Допускается как открытая, так и скрытая прокладка. При открытом способе применяется гофрированная труба из негорючего пластика. В случае скрытой прокладки в стене – штробление с обязательным соблюдением горизонтального и вертикального направления.
Запрещено прокладывать кабель рядом с отопительными трубами и в вентиляционных шахтах. Минимальное расстояние от кабеля до трубопроводов – 100 мм. Если маршрут проходит через стены или перекрытия, обязательна установка металлических гильз с последующей заделкой огнестойким раствором.
Фиксация кабеля осуществляется пластиковыми или металлическими креплениями с шагом не более 400 мм по прямым участкам и не более 200 мм в местах изгибов. Недопустимо натяжение кабеля – должен быть небольшой запас по длине.
С обоих концов оставляется запас минимум 20–30 см для подключения. Перед началом монтажных работ отключается питание на распределительном щите и устанавливается предупреждающая табличка.
Установка розетки в стену и её фиксация
Перед началом установки убедитесь, что питающий кабель обесточен. Используйте индикаторную отвертку или мультиметр для проверки отсутствия напряжения.
- Разметьте точное место установки подрозетника на стене. Высота от пола – не менее 90 см, если розетка предназначена для стационарной электроплиты.
- Просверлите отверстие под подрозетник с помощью коронки по бетону диаметром 68 мм. Глубина должна соответствовать глубине установочной коробки.
- Очистите отверстие от пыли. Вставьте подрозетник, убедитесь, что он не выступает за уровень стены и установлен строго горизонтально. Используйте строительный уровень.
- При необходимости углубите отверстие или удалите лишний материал, чтобы избежать перекоса розетки.
- Фиксируйте подрозетник алебастром или гипсовой смесью. Плотно заполните пустоты, особенно по периметру. Оставьте до полного затвердевания (обычно 15–20 минут).
После закрепления подрозетника:
- Заведите питающий кабель внутрь коробки, оставив запас минимум 10 см для удобства подключения.
- Разделите кабель: наружную изоляцию снимите на 5–7 см, внутренние жилы – на 10–12 мм.
- Подключите провода к клеммам розетки: фаза – к правому контакту, ноль – к левому, заземление – к центральному (обычно обозначен символом ⏚).
- Проверьте надежность затяжки клемм. Ослабленные соединения вызывают нагрев и риск возгорания.
- Вставьте розетку в подрозетник, зафиксируйте с помощью распорных лапок или винтов, в зависимости от конструкции.
- Установите декоративную рамку, убедившись в плотном прилегании к стене.
Подключение проводов к розетке и проверка контактов
Перед подключением убедитесь, что питание полностью отключено на вводном автомате. Для электроплиты используется розетка с токовой нагрузкой от 32 до 40 А, обычно с тремя или четырьмя клеммами: фаза, ноль и заземление (при трехпроводной схеме) либо две фазы, ноль и заземление (при двухфазной системе).
Очищенные жилы кабеля (обычно сечением не менее 6 мм², медь) должны входить в клеммы без усилия. Изоляция не должна заходить под зажим. Длина зачищенного участка – 10–12 мм. Используйте наконечники НШВИ при многожильных проводах. Подключение выполняется строго по маркировке: L или 1 – фаза, N – ноль, PE или ⏚ – заземление.
Фазный провод (чаще коричневый или черный) подключается к клемме L. Нулевой (синий) – к N. Заземление (желто-зеленый) – к PE. Клеммы затягиваются с усилием: слабый контакт вызывает нагрев. После затяжки проверьте прочность фиксации, потянув каждый провод. Люфтов быть не должно.
Проверка выполняется мультиметром в режиме «прозвонки». При отсутствии питания прозвоните цепь от автомата до розетки. Сопротивление между фазой и нулем, фазой и землей должно быть высоким (обрыв), между нулем и землей – около нуля (если заземление выполнено правильно).
После подачи питания проверьте напряжение: между фазой и нулем – около 220 В, между фазой и землей – то же значение, между нулем и землей – не более 5 В. При отклонениях проверьте соединения и надежность заземления.
Проверка работоспособности и замер напряжения
Перед подключением электроплиты необходимо убедиться в исправности розетки и правильности напряжения. Для этого используйте мультиметр или тестер с функцией измерения переменного напряжения (AC).
Подключите прибор к контактам розетки, предварительно отключив питание на щитке. Включите питание и замерьте напряжение между фазным и нулевым проводом. Значение должно находиться в диапазоне 220–230 В с допустимым отклонением ±10%. Напряжение ниже 200 В или выше 250 В считается недопустимым и требует устранения причины.
Проверьте наличие заземления, измерив напряжение между фазой и заземляющим контактом. Значение должно совпадать с измерением между фазой и нулём. Если разница превышает 5 В, заземление подключено неправильно.
Используйте индикаторную отвертку или фазомер для контроля наличия фазы на розетке. Отсутствие сигнала указывает на разрыв или неправильное подключение проводов.
При повторных замерах убедитесь в устойчивости показаний прибора – скачки напряжения или его отсутствие могут свидетельствовать о неполадках в электросети или розетке.
Вопрос-ответ:
Какие инструменты понадобятся для подключения розетки электроплиты своими руками?

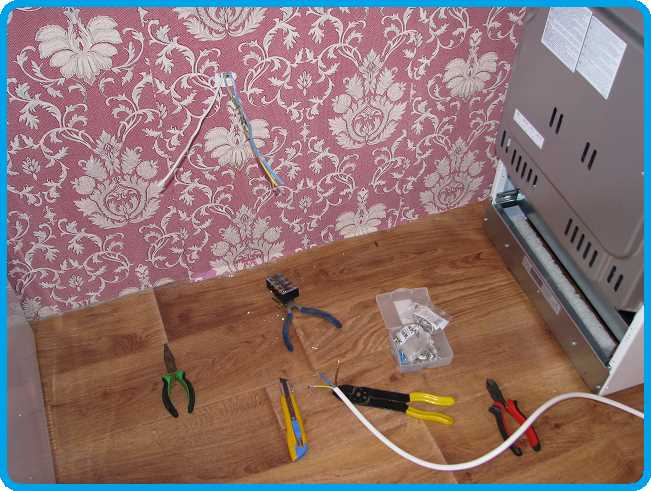

Для установки розетки потребуются: отвертки (крестовая и плоская), индикаторная отвертка или тестер для проверки напряжения, кусачки или бокорезы, пассатижи, нож для зачистки проводов, изолента и, возможно, разводной ключ для крепления элементов. Также желательно иметь защитные перчатки и инструмент для закрепления кабеля.
Как правильно выбрать кабель и розетку для электроплиты?
Выбор кабеля зависит от мощности плиты и силы тока, которые она потребляет. Обычно используется медный трехжильный кабель с сечением не менее 4 мм², чтобы выдержать нагрузку около 32 А. Розетка должна быть рассчитана на соответствующее напряжение и ток, иметь защиту от перегрузок и быть с заземлением. Лучше выбирать модели с маркировкой, соответствующей стандартам безопасности.
Можно ли подключить электроплиту к обычной бытовой розетке?
Подключать электроплиту к стандартной розетке на 16 А не рекомендуется. Плита потребляет значительный ток, который может превышать возможности обычной розетки и проводки, что приведет к перегреву и риску возгорания. Для плиты следует использовать специализированную розетку с повышенной нагрузочной способностью и выделенную линию электропитания с автоматическим выключателем подходящего номинала.
Какие меры безопасности нужно соблюдать при подключении розетки для плиты?
Перед началом работы необходимо отключить питание в распределительном щите, чтобы исключить риск поражения электрическим током. Проверить отсутствие напряжения индикатором или тестером. Все соединения должны быть надежно закреплены, без оголенных проводов. Установка должна проводиться с соблюдением правил монтажа, включая использование заземления. После подключения желательно проверить работу плиты и состояние розетки на нагрев.
Что делать, если после подключения электроплиты розетка или кабель сильно греются?
Если появляется нагрев, это говорит о плохом контакте или несоответствии сечения провода и тока нагрузки. В первую очередь нужно отключить питание и проверить все соединения, подтянуть контакты. Если провод слишком тонкий, его следует заменить на более подходящий по сечению. Также стоит убедиться, что розетка рассчитана на нужный ток. При необходимости проконсультируйтесь с электриком, чтобы избежать опасности.
