Розетка с четырьмя подведёнными проводами обычно указывает на наличие двух линий фазы и двух нулевых проводников либо на использование проходной схемы с заземлением. Перед подключением необходимо определить назначение каждого провода с помощью мультиметра или индикаторной отвёртки. Пренебрежение проверкой может привести к короткому замыканию или повреждению оборудования.
Если один из проводов – заземление, его цвет, как правило, жёлто-зелёный. Фаза имеет коричневый, чёрный или красный цвет, а ноль – синий. Однако всегда стоит проверять фактическое назначение проводов, а не полагаться только на окраску изоляции. Это особенно актуально для старых или неоднократно переделанных электросетей.
Для стандартной однофазной розетки требуется только три провода: фаза, ноль и земля. Если подключены четыре, возможно, розетка объединена в группу с ещё одним элементом – например, выключателем или второй розеткой. В этом случае два провода могут выполнять функцию сквозного подключения питания к следующей точке. Важно подключать такие схемы строго по назначению и с учётом допустимой нагрузки на розетку.

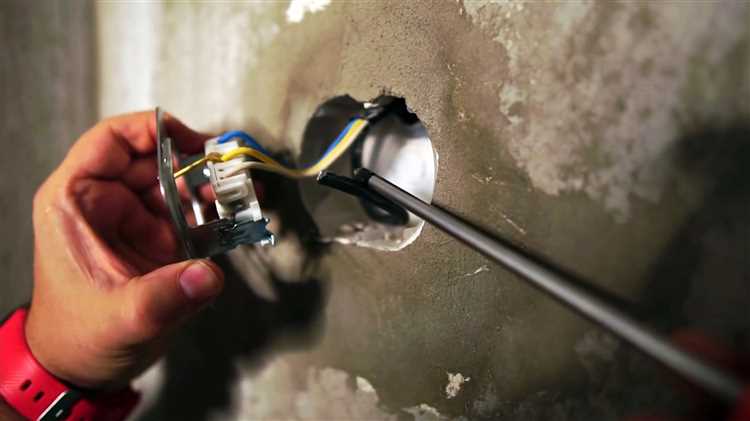

Перед началом работ отключите автомат соответствующего контура в распределительном щите и убедитесь в отсутствии напряжения на всех четырёх проводах. Подключение производится в клеммы розетки согласно маркировке: L – фаза, N – ноль, PE – заземление. Четвёртый провод, если он дублирует фазу или ноль для следующей розетки, должен быть соединён с соответствующей клеммой через перемычку либо отдельный контакт, если розетка рассчитана на последовательное подключение.

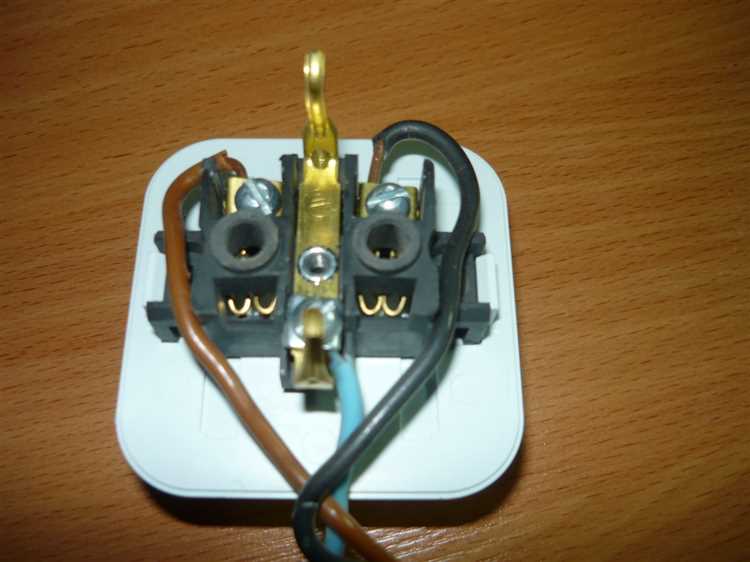

Как определить назначение каждого из четырёх проводов
Сначала отключите питание на распределительном щите, чтобы исключить риск поражения током. Убедитесь в отсутствии напряжения с помощью индикаторной отвёртки или мультиметра.
Четыре провода в розетке могут означать наличие фазы, нуля и двух проводников заземления или же двух линий фазы и общего нуля при сквозной проводке. Для точного определения используйте мультиметр в режиме измерения переменного напряжения (AC).
Определение фазы: включите питание и аккуратно проверьте каждый провод относительно корпуса или заведомо известного заземлённого элемента. Провод, на котором фиксируется ~220 В, является фазным.
Поиск нуля: нулевой провод в паре с фазным даст напряжение около 220 В, а при измерении между ним и заземлением – около 0 В. При отключённой нагрузке мультиметр может показать немногое, но при включённой – ноль даст точные показания.
Заземление: заземляющий провод при замере относительно нуля и корпуса розетки покажет близкое к нулю значение. Он, как правило, жёлто-зелёный, но цвет не гарантирует правильность – ориентируйтесь только на замеры.
Повторяющийся провод: четвёртый провод может быть либо продолжением цепи (например, на следующую розетку), либо дополнительным заземлением. Сравните показания между парой одинаковых по цвету или длине проводов – одинаковое напряжение укажет на общую функцию.
После определения всех проводов разметьте их маркером или изолентой. Это упростит монтаж и предотвратит ошибки при подключении.
Схема подключения розетки с заземлением и проходным нулём
Для подключения розетки с заземлением и проходным нулём используется четырёхжильный кабель, где каждый провод выполняет строго определённую функцию: фаза (L), ноль (N), заземление (PE) и проходной ноль для следующей розетки.
Фазный провод подключается к фазному контакту розетки, обозначенному символом L. Нулевой провод (N) подключается к соответствующему нулевому контакту. Провод заземления (PE), как правило, имеет жёлто-зелёную изоляцию и подключается к клемме заземления, которая обозначается значком земли или надписью «PE».
Четвёртый провод – это проходной ноль. Он параллельно соединяется с основным нулевым контактом розетки. Подключение осуществляется в той же клемме, что и основной ноль, либо через перемычку на шинке. Такой способ позволяет проложить линию на следующую розетку, не нарушая целостности нулевого контура.

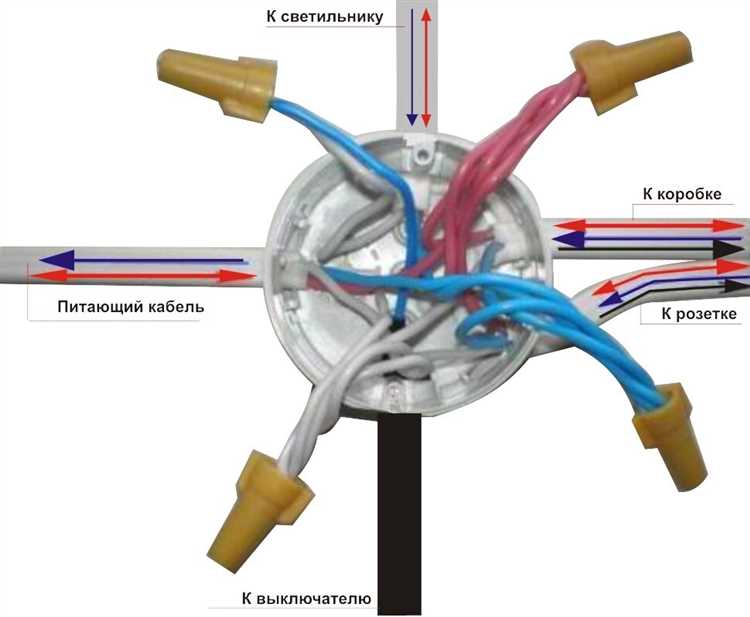

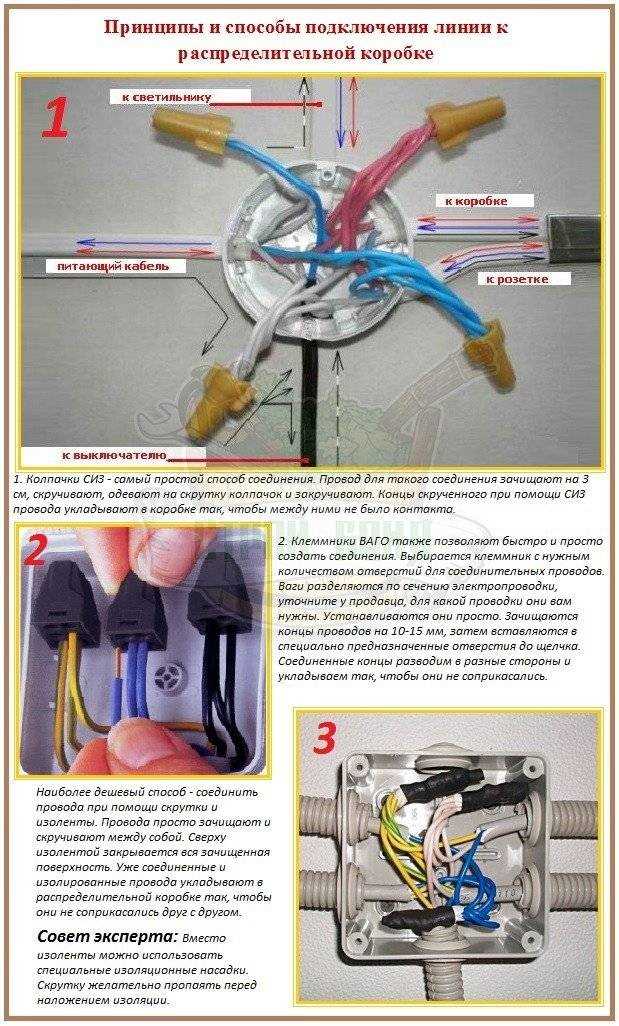

Все соединения выполняются в распределительной коробке, где фазный и нулевой провода разделяются по направлению: один идёт к подключаемой розетке, второй – к следующей точке сети. Заземление не прерывается и соединяется напрямую через все розетки цепи. Обязательно использовать клеммные колодки или специальные зажимы – скрутки недопустимы.
Маркировка проводов обязательна. Ноль – синий, заземление – жёлто-зелёный, фаза – коричневый или чёрный, проходной ноль может дублировать синий, но его следует обозначить, например, биркой. Перед подключением необходимо проверить цепь тестером на отсутствие напряжения и правильность разводки.
Необходимые инструменты и материалы для подключения
Для подключения розетки с четырьмя проводами потребуется отвертка с изолированной ручкой, желательно с индикатором напряжения. Плоскогубцы с функцией зачистки проводов ускорят подготовку жил. Нож для снятия изоляции – предпочтительнее специализированный, с ограничителем глубины реза.
Обязательно наличие тестера или мультиметра для точной идентификации фазного, нулевого и заземляющего проводов. Маркер или кусочки изоленты разных цветов помогут пометить провода перед подключением. Необходима клеммная колодка или WAGO-зажимы, соответствующие сечению проводов – обычно от 1,5 до 2,5 мм² для бытовой розетки.
Для надежной фиксации потребуется монтажная коробка, если розетка устанавливается в стену. Используйте провода с медными жилами, маркировки ВВГнг или ПВС, подходящие по сечению к номинальной нагрузке. При работе в распределительной коробке – термоусадочные трубки для изоляции соединений.
Проверка фазы, нуля и земли перед подключением
Для проверки используется индикаторная отвёртка и мультиметр. Индикатор позволяет определить наличие фазы – при прикосновении к фазному проводу загорается неоновый элемент. Однако для точной диагностики потребуется мультиметр.
Установите мультиметр в режим измерения переменного напряжения (AC ~) до 750 В. Сначала измерьте напряжение между предполагаемой фазой и каждым из остальных проводов. Фаза-ноль даст около 220 В, фаза-земля – также близко к 220 В, ноль-земля – не более 10 В.
Если напряжение между двумя проводами около 0 В, это может указывать на одинаковый потенциал – например, оба провода нулевые или один из них ошибочно соединён с землёй. Подключать розетку при такой неопределённости категорически запрещено – необходимо устранить путаницу в проводке.
Защитный заземляющий провод (PE) можно дополнительно проверить с помощью прозвонки на корпус электрощита. Сопротивление должно быть минимальным – не более 1 Ом. При отсутствии контакта с землёй заземление считается неисправным.
Фазу необходимо подключать к правому контакту розетки (если смотреть спереди), ноль – к левому, земля – к верхнему (при горизонтальном монтаже может отличаться, ориентируйтесь по маркировке).
Все замеры выполняются только при обесточенной сети, за исключением финального теста фазы – строго при соблюдении мер безопасности и использованием исправных приборов. Работу лучше выполнять в диэлектрических перчатках и обуви.
Особенности подключения двойной розетки с четырьмя проводами
Двойная розетка с четырьмя проводами обычно подключается в случае, если используется проходная схема или подрозетник обслуживает две независимые линии. Чаще всего это два фазных провода, один нулевой и один заземляющий.
Перед подключением необходимо точно определить назначение каждого провода с помощью мультиметра. Фазные провода маркируются как L1 и L2, нулевой – N, заземление – PE. Подключение без проверки напряжения недопустимо, особенно при наличии двух фаз.
Обе розетки могут питаться от одного или двух автоматов. При питании от разных автоматов требуется установка изолированных клеммных колодок: объединение фазных проводов недопустимо. Нулевой и заземляющий провод можно объединять, если они идут от одного источника.
Контактные группы розетки разделяются: каждая фазная жила подключается к своему входу. Нулевой и заземляющий провод могут быть общими, но только при условии, что цепь питается от одного щитка. При наличии разных УЗО требуется раздельное подключение всех жил.
Проверка после монтажа обязательна: сначала тестируется целостность соединений, затем замеряется напряжение на каждой секции. При неправильной фазировке возможно срабатывание защиты или перегрев контактов. При подключении алюминиевых проводов необходимо использовать переходные клеммы для предотвращения окисления.
Проверка правильности подключения после монтажа
После подключения розетки с четырьмя проводами необходимо убедиться в корректности схемы и безопасности подключения. Проверка выполняется поэтапно, с использованием подходящего инструмента.
- Отключите питание на щитке и зафиксируйте положение автоматического выключателя во избежание случайного включения.
- Снимите декоративную крышку розетки и визуально проверьте:
- фаза подключена к правому контакту (при стандартной схеме установки);
- ноль – к левому контакту;
- заземляющий провод – к верхнему (или центральному) контакту с соответствующей маркировкой;
- четвёртый провод – определить его назначение (например, вторая фаза для розетки с двумя цепями или контроль через выключатель).
- Подключите питание и используйте мультиметр:
- между фазой и нулём должно быть ~220 В;
- между фазой и землёй – также ~220 В;
- между нулём и землёй – не более 5 В;
- если четвёртый провод – вторая фаза, между ней и первой фазой должно быть ~380 В (для трёхфазной сети).
- Проверьте целостность заземления с помощью прозвонки: между контактом «земля» розетки и металлическим корпусом электрощита должно быть сопротивление не более 1 Ом.
- Используйте индикаторную отвёртку: при касании фазного контакта индикатор должен светиться, на остальных – нет.
Если при проверке обнаружены отклонения от нормы, немедленно обесточьте линию и исправьте ошибки подключения.

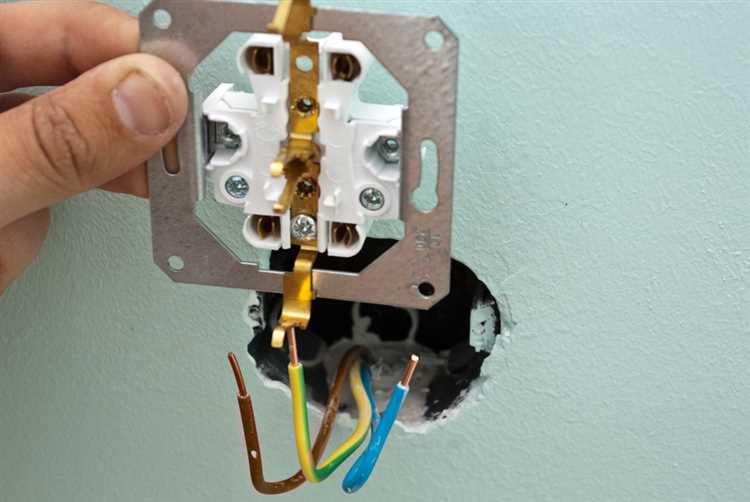

Частые ошибки при подключении розетки с четырьмя проводами
Одна из распространённых ошибок – неверное определение назначения проводов. При наличии четырёх жил нередко встречается соединение нуля с заземлением, особенно если цвета проводов не соответствуют стандарту. Это создаёт опасность поражения током при повреждении нулевого провода.
Также часто путают фазу с обратной фазой в случае подключения через проходной выключатель или розетку с управлением. Использование индикаторной отвёртки без подтверждающих замеров мультиметром приводит к ошибочной оценке цепи. Фазу следует проверять не только на наличие напряжения, но и на её поведение в выключенном и включённом состоянии цепи.
Неправильное подключение заземляющего проводника – ещё одна типичная проблема. Некоторые пользователи соединяют его с корпусом розетки без надёжного крепления или вовсе оставляют не подключённым. При наличии PE-провода его необходимо подключать к специально предназначенному заземляющему контакту розетки, соблюдая прочность и контакт.
Иногда выполняется параллельное соединение розеток без учёта сечения провода и нагрузки. Четвёртый провод в этом случае может быть предназначен для питания следующей розетки, и его использование без расчёта допустимого тока приводит к перегреву и оплавлению изоляции.
Нельзя подключать розетку методом скрутки, особенно в случае четырёхпроводной схемы, где контактная плотность критична. Все соединения должны выполняться через клеммные зажимы, рассчитанные на соответствующее сечение кабеля и токовую нагрузку.
Наконец, отсутствие маркировки после подключения приводит к путанице при последующем обслуживании. При монтаже необходимо сразу обозначать назначение каждой жилы: фаза (L), ноль (N), заземление (PE), а также дополнительную фазу или управляющий провод, если используется. Это обеспечит безопасность и упростит диагностику.
