Как сделать шлюз для промывки золота своими руками

Шлюз – это одна из ключевых конструкций для промывки золотосодержащих песков в полевых условиях. Его эффективность напрямую зависит от точности изготовления и понимания гидродинамики потока. Сделать рабочий шлюз можно из доступных материалов, при этом обеспечив достойную степень извлечения золота без дорогостоящего оборудования.

Оптимальная длина шлюза для ручной промывки – от 80 до 120 см. Ширина подбирается в пределах 15–30 см в зависимости от объёма подаваемой пульпы. Материал корпуса – алюминиевый лист толщиной 1,5–2 мм, он лёгкий и устойчив к коррозии. В качестве альтернативы можно использовать нержавеющую сталь или плотный пластик, но с учетом увеличения веса конструкции.

Ключевым элементом внутри шлюза являются уловители: резиновые коврики с рельефом типа «рипл», металлические решетки, рифленая резина или комбинация этих элементов. Рекомендуется чередовать низкие и высокие рифли для захвата частиц различной крупности. Расстояние между перегородками – 3–5 см. Угол наклона шлюза – от 5 до 15 градусов в зависимости от плотности пульпы и скорости потока воды.

Важно правильно организовать подачу материала. Землю с примесями золота необходимо загружать равномерно, избегая скоплений и засоров. Для этого на входе устанавливается решетка-грохот с ячейками не более 10 мм, чтобы отсеять крупные фракции и корни, которые могут мешать осаждению золота. Рекомендуется использовать совковую лопату и предварительно промачивать материал водой.

Правильно собранный шлюз при стабильной подаче материала и соблюдении угла наклона позволяет извлекать до 80–90% мелкого золота, включая пыль размером менее 0,1 мм. Чтобы убедиться в качестве работы, промывку нужно регулярно проверять на «хвостах» – остатках породы после шлюза. Если в них обнаруживается золото, требуется настройка потока или доработка конструкции.

Выбор подходящих материалов для корпуса шлюза

Алюминий предпочтителен за счёт малого веса и устойчивости к коррозии. Толщина листа – не менее 1,5 мм, иначе стенки деформируются при транспортировке и эксплуатации. Марка АМг5 обладает хорошей прочностью и свариваемостью.

Нержавеющая сталь прочнее, но значительно тяжелее. Используется при постоянной работе в потоке с высоким содержанием песка и глины. Толщина – от 1 мм. Сталь марки AISI 304 устойчива к воде и не требует дополнительной обработки.

HDPE – лучший выбор для лёгких переносных шлюзов. Он не ржавеет, хорошо амортизирует удары, легко обрабатывается. Оптимальная толщина листа – от 10 мм. Важно избегать дешёвых вспененных аналогов – они быстро разрушаются при контакте с гравием.

Не рекомендуется использовать дерево или фанеру: даже с пропиткой они разбухают и теряют форму. Оцинкованное железо подвержено ржавчине и требует регулярного обслуживания.

Определение оптимальных размеров шлюза для ручной промывки

Эффективность ручной промывки напрямую зависит от правильно подобранных размеров шлюза. Для ручного использования оптимальной считается длина от 90 до 120 см. Более короткий шлюз не обеспечивает достаточного времени для осаждения мелких частиц золота, а слишком длинный затрудняет транспортировку и установку в полевых условиях.

Ширина рабочей поверхности должна составлять 20–30 см. Узкие модели не позволяют равномерно распределить породу, а слишком широкие усложняют контроль над потоком воды и требуют большего объема промывочного материала для загрузки.

Высота бортов – не менее 7 см. Это предотвращает перелив и потерю материала при работе с сильным потоком воды. Угол наклона регулируется в пределах 5–15 градусов. При работе с мелким песком лучше использовать угол ближе к 5°, для грубой фракции – 10–15°.

Глубина лотка в районе 3–5 см обеспечивает достаточную циркуляцию воды и задержание тяжелых фракций без образования застойных зон. При этом важно соблюдать соотношение длины к ширине как минимум 3:1 для поддержания стабильного потока.

При проектировании учитываются не только размеры, но и предполагаемый объём материала, тип грунта и скорость потока. Универсальное решение – шлюз 100×25×7 см с регулируемыми опорами и сменными рифлями.

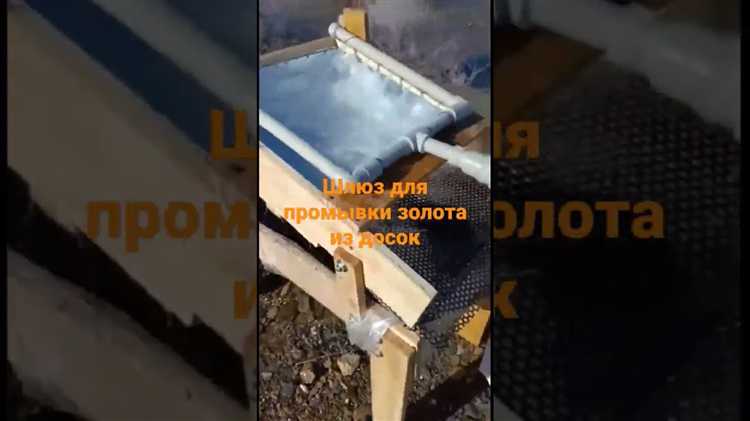

Изготовление рамы и желоба из подручных материалов

Для сборки рамы потребуется металлический профиль (уголок или квадратная труба) сечением 25×25 мм. Длина – около 1,2 м, ширина – 30–35 см. Заготовки соединяются сваркой или болтами. При использовании дерева подойдет строганная доска толщиной не менее 25 мм. Все соединения укрепить саморезами с предварительным сверлением отверстий во избежание растрескивания.

Желоб выполняется из оцинкованного железа толщиной 0,5–0,7 мм или ПВХ-панелей. При использовании жести лист изгибается в форме корыта шириной 25–30 см, глубиной до 10 см, с загнутыми бортами по краям для предотвращения проливания пульпы. При монтаже из ПВХ желательно использовать термопистолет и алюминиевые уголки для усиления конструкции.

Для крепления желоба к раме применяются скобы из алюминия или полоски металла, закрепленные болтами М6. Угол наклона желоба регулируется, оптимально – от 5 до 15° относительно горизонтали. В задней части устанавливается фиксирующий упор или шарнирный механизм для настройки угла.

Для повышения устойчивости конструкции нижнюю часть рамы снабжают поперечинами и резиновыми накладками или опорными пластинами из старой автомобильной камеры.

Размеры и материалы:

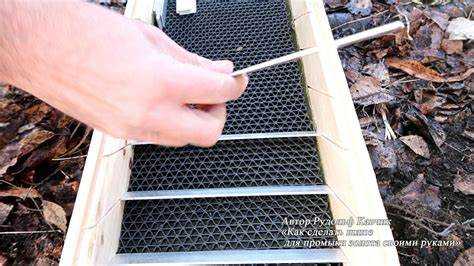

Установка рифлей и ковриков для задержки золота

Эффективность шлюза напрямую зависит от правильной установки рифлей и ковриков, которые создают турбулентность потока и удерживают тяжёлые частицы, включая золото.

• Рифли устанавливаются поперёк направления потока с шагом 2–5 см в зависимости от предполагаемой фракции золота. Чем мельче частицы, тем меньше должен быть шаг.
• Высота рифлей – 10–20 мм. При меньшей высоте снижается турбулентность, при большей – возрастает риск смыва золота при сильном потоке.
• Материал рифлей – алюминий, оцинкованная сталь или прочный пластик. Металлические предпочтительнее из-за износостойкости.

Под рифли и в промежутках между ними укладываются коврики:

1. В качестве нижнего слоя используют рифлёную резину (например, коврик типа «Минер») для улавливания мелкой пыли.
2. Сверху может укладываться искусственная трава, ковролин с жёстким ворсом или специализированные коврики с V-образным профилем.
3. Коврики плотно прижимаются к основанию шлюза и фиксируются рамками или зажимами, чтобы исключить сдвиг при промывке.

• Перед установкой коврики обезжириваются, особенно при использовании новых материалов – это снижает водоотталкивающий эффект.
• Рифли устанавливаются поверх ковриков, начиная от входа в шлюз. Первая треть длины шлюза должна иметь более частую установку рифлей для улавливания крупного золота.
• Каждые 20–30 промывок коврики извлекаются и промываются в отдельной ёмкости для извлечения золота.

Монтаж системы подачи воды и распределения потока

Для эффективной промывки золота необходим стабильный и равномерный поток воды. Оптимально использовать насос с производительностью не менее 2000 литров в час при напоре от 1,5 метров. Подключение выполняется через гибкий шланг диаметром 32 мм, устойчивый к давлению и истиранию.

На входе в шлюз устанавливается распределительная рампа с перфорацией или прорезями шириной 3–5 мм. Это обеспечивает равномерное рассеивание потока по ширине лотка. Материал рампы – алюминий или ПВХ толщиной не менее 5 мм. При установке рампу фиксируют под углом 10–15° к плоскости шлюза для направления потока вниз и предотвращения образования завихрений.

Перед рампой рекомендуется монтировать сетку из нержавеющей стали с ячейкой 10×10 мм. Она улавливает крупные частицы и предотвращает засорение матов. Крепление выполняется винтами М6 с контргайками или нержавеющими саморезами.

Регулировка потока осуществляется краном-шаром, установленным между насосом и шлюзом. Это позволяет точно настраивать силу подачи без выключения насоса. Для визуального контроля устанавливают уровень или маркерный штифт по высоте воды на входе – допустимый уровень: 10–15 мм над поверхностью матов.

Особое внимание уделяется герметичности всех соединений. Используются хомуты с червячным зажимом и силиконовые прокладки в местах соединения рампы и шлангов. Протечки приводят к нестабильной подаче и потере мелких фракций золота.

Сборка конструкции и проверка на герметичность

Начинайте сборку шлюза с установки корпуса на ровную поверхность. Для соединения используйте только металлические или прочные пластиковые фитинги с уплотнительными кольцами из резины или силикона толщиной не менее 3 мм. Все стыки фиксируйте с помощью герметика на основе силикона, выдерживающего температуру до 120 °C и устойчивого к химическим реагентам.

Подключайте входные и выходные патрубки, используя хомуты с моментом затяжки 2–3 Н·м, чтобы избежать деформации деталей. Особое внимание уделите соединениям на клапанах и форсунках – здесь герметичность критична для правильного направления потока промывочной жидкости.

После полной сборки заполните шлюз водой и создайте давление 0,5–1 бар. Осмотрите все стыки и соединения на наличие подтеков в течение 15 минут. Для точной проверки используйте мыльный раствор: нанесите его на места соединений и наблюдайте за появлением пузырьков.

Если обнаружены протечки, локализуйте источник, аккуратно разберите соединение, очистите поверхности от старого герметика и нанесите новый слой, затем повторите тест. Повторяйте процедуру до достижения полного отсутствия утечек.

Финальная проверка заключается в работе шлюза с запущенным циклом промывки на сухом режиме в течение 10 минут – контрольный осмотр на герметичность и устойчивость конструкции при вибрациях и изменении давления.

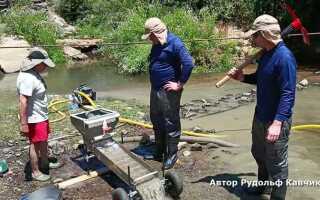

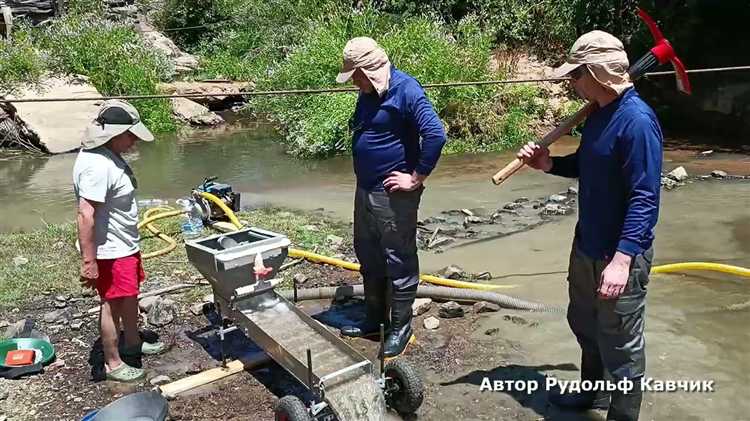

Тестирование шлюза в полевых условиях

Для проверки эффективности самодельного шлюза необходимо провести испытания на реальном грунте с содержанием золота. Процесс тестирования включает несколько этапов:

1. Выбор участка с известным золотосодержащим песком или гравием. Оптимально – участок с крупным и средним золотом для визуального контроля.
2. Подготовка рабочего места: установка шлюза под углом 10–15° к горизонтали, обеспечение постоянного потока воды с расходом 10–15 л/мин, достаточного для промывки без засорений.
3. Загрузка пробы: в шлюз засыпают 10–20 кг песка небольшими порциями, промывая каждую тщательно, контролируя вынос мелких фракций.
4. Контроль задержания золота: после промывки осматривают ловушки и поверхности шлюза, фиксируют количество осевших крупинок, используя лупу или магнитный сепаратор для отделения черного песка.
5. Анализ производительности: проводят 3-5 циклов промывки, суммируют общий вес задержанного металла, сравнивают с эталонными значениями для данного участка.

Рекомендации по улучшению результатов:

• Увеличить длину или количество ловушек при недостаточном удержании золота.
• Регулировать угол наклона шлюза для оптимального соотношения скорости воды и задержки частиц.
• Использовать антислиповые покрытия или жесткую набивку в ловушках для удержания мельчайших частиц.
• Проводить повторное тестирование после каждой корректировки, фиксируя изменения в выходе золота.

Данные тесты обеспечивают объективную оценку эффективности шлюза и позволяют адаптировать конструкцию под конкретные условия местности и тип золота.

Обслуживание и хранение самодельного шлюза

После каждой смены промывки необходимо тщательно промывать шлюз от остатков грязи и песка. Для этого используйте чистую воду под напором, уделяя особое внимание сетке и ребрам для отделения тяжелых частиц. Засорение сетки снижает эффективность отделения золота, поэтому её нужно проверять и прочищать не реже одного раза в неделю при регулярной эксплуатации.

Для очистки сетки применяйте мягкую щетку или деревянную лопатку, избегая металлических инструментов, которые могут повредить структуру материала. При обнаружении трещин или сколов на деревянных элементах незамедлительно проводите ремонт, используя влагостойкий клей и шлифовку для предотвращения дальнейшего разрушения.

Металлические части шлюза (если они есть) обрабатывайте антикоррозийными средствами после каждого сезона работы, чтобы избежать ржавчины. При хранении в холодное время года шлюз рекомендуется полностью высушить и разобрать, чтобы предотвратить деформацию и появление грибка в деревянных элементах.

Храните шлюз в сухом помещении при температуре от +5 до +25 градусов Цельсия. Избегайте прямого попадания солнечных лучей, чтобы не вызвать выгорание и рассыхание дерева. Для сохранения целостности конструкции рекомендуется подкладывать шлюз на деревянные подставки, исключающие контакт с бетонным или влажным полом.

Регулярно проверяйте крепежные соединения и подтягивайте ослабленные болты и винты. Использование качественной фурнитуры из нержавеющей стали продлит срок службы шлюза и обеспечит стабильность работы во время промывки.

Вопрос-ответ:

Какие материалы и инструменты понадобятся для самостоятельного изготовления шлюза для промывки золота?

Для создания шлюза потребуется прочный металлический лист или профиль (например, алюминий или сталь), металлическая сетка с ячейками около 2-3 мм, болты и гайки, уплотнители для герметизации, а также инструменты — дрель, сварочный аппарат или болгарка, рулетка и уровень. Важно иметь под рукой емкость для воды и возможность регулировать наклон конструкции. Материалы должны быть устойчивы к воздействию воды и абразивных частиц.

Какой принцип работы шлюза для промывки золота и почему он эффективен?

Шлюз представляет собой наклонную металлическую конструкцию с рифленым дном и сетчатым фильтром. Поток воды с промываемым грунтом поступает сверху, тяжелые частицы — включая золото — оседают в углублениях и за сеткой, в то время как более легкие материалы смываются дальше. Благодаря особенностям конструкции и правильному углу наклона, мельчайшие частицы золота не уносятся потоком, что повышает качество отделения.

Как правильно настроить угол наклона шлюза для максимальной производительности?

Оптимальный угол наклона обычно находится в пределах 10–15 градусов. Слишком большой угол приведет к быстрому смыванию золотосодержащих частиц, а слишком малый — к затруднению движения воды и засорению шлюза. Для регулировки угла можно использовать регулируемые опоры или подкладки, постепенно изменяя наклон и наблюдая за скоростью прохождения воды и эффективностью оседания тяжелых частиц.

Какие ошибки чаще всего допускают при самостоятельном изготовлении и эксплуатации шлюза для промывки золота?

Часто встречающиеся ошибки — это неправильный выбор материала, что приводит к быстрому износу или коррозии, а также неграмотный подбор угла наклона, из-за чего снижается качество промывки. Ещё одна ошибка — плохая герметизация соединений, что вызывает протечки и потерю воды. Неправильное размещение сетки или использование слишком крупной ячейки снижает удержание мелкого золота. Чтобы избежать таких проблем, стоит внимательно следовать рекомендациям по конструкции и регулярно проверять состояние шлюза во время работы.
