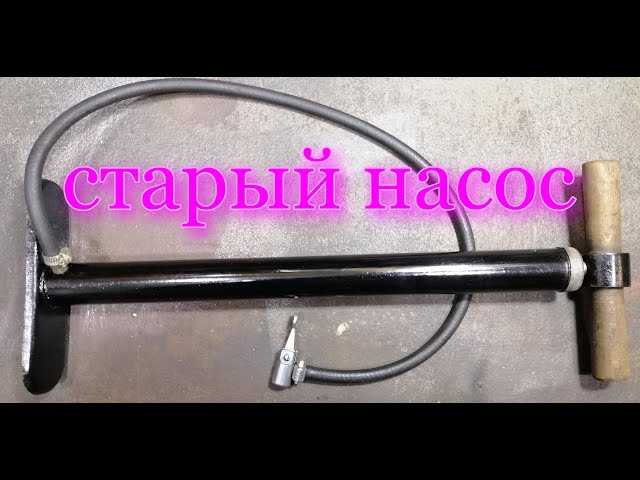

Коммерческие насосы часто страдают от избыточной стоимости, слабой ремонтопригодности и недолговечности пластиковых компонентов. Альтернатива – собрать ручной насос самостоятельно из доступных материалов. Это позволяет не только сэкономить, но и адаптировать конструкцию под конкретные требования: давление до 6–8 атмосфер, прочный корпус, сменный шланг и удобный шток.
В качестве основы подходит алюминиевая трубка диаметром 20–25 мм, длиной около 300–400 мм. Это обеспечит достаточный объём для накачки и прочность при высоком давлении. Поршень можно изготовить из резины с плотной посадкой или использовать автомобильный манжет, адаптировав под диаметр цилиндра. Для герметичности необходима смазка на основе силикона или технического вазелина.
Шток изготавливается из стальной или алюминиевой шпильки диаметром 8–10 мм. К поршню он крепится через резьбовое соединение или фиксирующую гайку. Рукоять – из дерева или пластика, важно обеспечить прочное сцепление с рукой и отсутствие люфта при движении. Шланг – от автомобильного насоса или топливной системы, с металлическим хомутом и штуцером для крепления к велосипедному ниппелю типа Schrader или Presta.
Клапан – ключевой элемент. Наиболее просто использовать обратный клапан от старого автомобильного насоса или установить резиновую мембрану с прорезью, которая закрывается под давлением воздуха. Важно: обеспечить надёжную герметизацию соединений – с помощью фум-ленты, эпоксидного клея или резьбового герметика.
При точном соблюдении размеров и надёжной сборке самодельный насос способен обеспечить давление до 7 атмосфер без утечки и разрушения компонентов. Это полностью покрывает потребности шоссейных и горных велосипедов, включая модели с высоконапорными камерами.
Выбор подходящего цилиндра для корпуса насоса
Материал цилиндра должен обеспечивать минимальное трение и высокую стойкость к износу. Наиболее подходящие варианты:
- Алюминиевая труба – лёгкая, устойчивая к коррозии, с гладкой внутренней поверхностью.
- Латунь – обеспечивает отличное скольжение поршня, но имеет больший вес и высокую цену.
- Нержавеющая сталь – прочная и износостойкая, требует точной подгонки поршня из-за низкой эластичности.
Допустимая толщина стенки – не менее 1.5 мм, иначе возможна деформация при давлении. Длина цилиндра определяется желаемым объёмом подачи воздуха за один цикл – 300–400 мм обеспечат хорошую производительность при умеренном усилии.
Перед сборкой следует проверить внутреннюю поверхность на отсутствие заусенцев и неровностей. При необходимости – обработать шлифовкой или полировкой. Герметичность конструкции можно повысить, если торцы цилиндра идеально перпендикулярны оси и хорошо обработаны под уплотнительные элементы.
Подбор и установка поршня с уплотнением
Для изготовления поршня используйте металлический стержень диаметром 12–14 мм, желательно из алюминия или стали с антикоррозийным покрытием. Длина стержня – около 80–100 мм, чтобы обеспечить достаточный ход при накачивании. Один конец необходимо нарезать под резьбу М6 или М8 для фиксации уплотнения.
Уплотнение изготавливается из плотной резины толщиной 3–5 мм. Вырежьте два одинаковых круга диаметром на 1–2 мм больше внутреннего диаметра цилиндра насоса. Между ними установите шайбу и зафиксируйте винтом с широкой головкой, создавая «сэндвич», который при затягивании немного расплющивается и герметично прилегает к стенкам цилиндра.
Для стабильной работы поршня, убедитесь, что диаметр уплотнения позволяет свободно перемещаться внутри цилиндра, создавая при этом минимальные потери давления. Если движение слишком тугое, отшлифуйте края резины наждачной бумагой с зернистостью 400–600.
Перед установкой смажьте уплотнение силиконовой смазкой или техническим вазелином. Это уменьшит трение и продлит срок службы. Вставьте поршень в цилиндр, проверьте свободный ход и герметичность, перекрыв выходное отверстие и совершив несколько движений – рука должна ощущать сопротивление воздуха.
Изготовление штока и ручки для качания
- Обрежьте прут до нужной длины с учётом хода поршня и запаса на крепление ручки.
- С одного конца нарежьте резьбу М6 или М8 длиной около 20 мм для фиксации к поршню с гайкой и шайбой.
- Другой конец слегка заострите и просверлите сквозное отверстие диаметром 4 мм на расстоянии 10–15 мм от края – для крепления ручки болтом или шплинтом.
Для ручки используйте деревянный цилиндр диаметром 30–35 мм и длиной 10–12 см. Подойдут твердые породы дерева: бук, ясень, клён. Исключите хвойные – быстро растрескиваются.
- Просверлите вдоль оси ручки сквозное отверстие 6–8 мм под шток.
- При необходимости, обработайте внешнюю поверхность наждачной бумагой и покройте маслом или лаком для защиты от влаги.
- Зафиксируйте ручку на штоке болтом с гайкой, вставленным через ранее подготовленное отверстие. Используйте нейлоновую стопорную гайку или контргайку для предотвращения откручивания.
Перед окончательной сборкой убедитесь, что ручка вращается свободно, без люфта и перекосов. При необходимости – добавьте втулку или шайбы между ручкой и штоком.
Монтаж обратного клапана для односторонней подачи воздуха
Для сборки ручного велосипедного насоса с возможностью подачи воздуха только в одном направлении требуется установить обратный клапан. Наиболее надёжный вариант – использование автомобильного ниппеля типа Schrader. Он доступен, компактен и уже содержит встроенный клапанный механизм.
Сначала необходимо подготовить корпус клапана. Обрежьте металлическую часть ниппеля от камеры, оставив примерно 2–3 см резьбовой части. Убедитесь, что внутри ниппеля осталась пружина и центральный шток – без них обратная функция работать не будет.
Просверлите в камере сжатия насоса отверстие диаметром чуть меньше резьбы ниппеля, чтобы обеспечить плотную посадку. Вкрутите ниппель с усилием, используя герметик или эпоксидный клей для исключения утечки воздуха. Следите за ориентацией: воздух должен проходить из камеры в сторону шланга, но не наоборот.
Проверьте герметичность соединения. Для этого закройте выходной канал, создайте давление в камере и убедитесь, что воздух не возвращается назад. При необходимости затяните соединение или замените уплотнитель.
Такой монтаж гарантирует стабильную одностороннюю подачу воздуха и исключает потерю давления при обратном ходе поршня.
Соединение насоса с велосипедным ниппелем
Для надёжного соединения самодельного насоса с ниппелем необходимо учитывать тип ниппеля (Schrader или Presta) и диаметр используемого шланга. Универсальность конструкции повышается при использовании переходника с внутренней резьбой под стандартный автомобильный клапан (Schrader), так как большинство насосов и шлангов рассчитаны именно на него.
- Подберите шланг внутренним диаметром 6–8 мм. Он должен плотно надеваться на штуцер и обеспечивать герметичность без хомутов, но в случае необходимости используйте металлический хомут типа «червячный».
- На выходной штуцер насоса установите металлический или пластиковый переходник с резьбой под ниппель. Оптимально использовать автомобильный золотник с обрезанным корпусом, сохранив резьбовую часть и уплотнительное кольцо.
- Для Schrader-типов ниппелей используйте стандартную зажимную головку (можно взять от старого насоса), либо изготовьте самодельный зажим из сантехнического переходника и резиновой прокладки от камеры.
- Для Presta-типов необходим переходник Schrader–Presta. Его можно приобрести или изготовить из металлического корпуса старого ниппеля, просверлив отверстие и нарезав резьбу под Presta.
Проверяйте соединение на утечку, опуская конец шланга в воду после соединения – наличие пузырей указывает на негерметичность. Для устранения используйте фторопластовую ленту или силиконовый герметик в резьбовых соединениях. Давление накачки проверяйте механическим манометром, встроенным в корпус насоса или в отдельной вставке между шлангом и ниппелем.
Проверка герметичности и устранение утечек воздуха
Для оценки герметичности собранного насоса необходимо подать давление и внимательно проверить все соединения и уплотнительные элементы. Начинайте с визуального осмотра клапанов, прокладок и мест стыков. Любые трещины, деформации или неравномерное прилегание деталей вызывают утечки.
Метод с мыльным раствором – самый эффективный для обнаружения микроподтеканий. Нанесите раствор на все потенциально проблемные участки и подайте воздух в насос. Пузырьки укажут места утечки. Обратите внимание на клапан обратного хода и уплотнительные кольца в корпусе.
Затягивайте соединения осторожно, избегая чрезмерного усилия, чтобы не повредить резьбу или уплотнители. При необходимости замените изношенные сальники на новые, подходящие по размеру и материалу. Рекомендуется использовать резиновые кольца с высокой эластичностью и стойкостью к износу.
При обнаружении трещин в корпусе или шланге устранить дефект можно герметиком на основе силикона или полиуретана. После нанесения выдержите время полимеризации согласно инструкции производителя, обычно не менее 24 часов.
Для окончательной проверки после ремонта накачайте насос до рабочего давления и удерживайте несколько минут. Падение давления более 0,05 атмосферы за 5 минут свидетельствует о неполадках в герметичности и требует повторного осмотра.

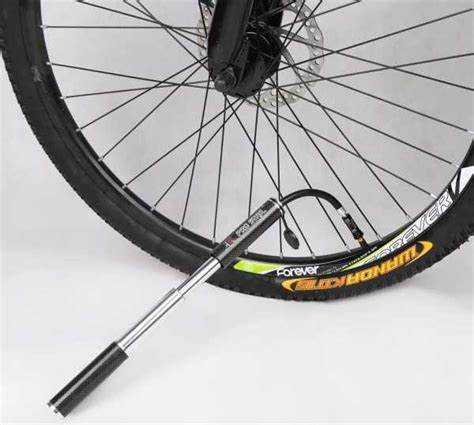

Испытание насоса на накачку велосипедной шины

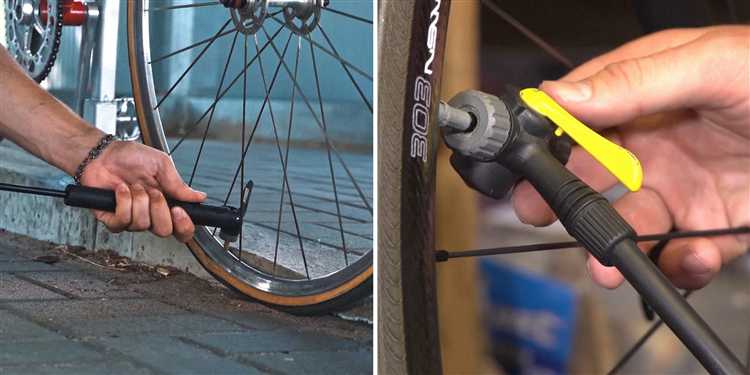

Подключите насос к вентилю шины, убедившись в плотном прилегании насадки для исключения утечек воздуха. Перед началом измерьте давление в шине манометром, чтобы контролировать динамику накачки. Для стандартной шоссейной шины рекомендуется давление 6–8 атмосфер, для горной – 2–4 атмосферы.
Начинайте прокачку плавными движениями рукоятки, следите за ощущением сопротивления и звуками воздуха. После первых 10–15 качков проверьте, не выходит ли воздух из соединений, а также фиксируйте рост давления. Если давление увеличивается медленно, проверьте герметичность клапана и обратных клапанов насоса.
Накачивайте шину до заданного давления, используя манометр для точного контроля. Время накачки стандартной камеры объёмом около 1 литра не должно превышать 2–3 минуты при средней интенсивности работы ручного насоса. При значительном превышении времени или повышенных усилиях обратите внимание на плотность соединений и состояние уплотнителей.
После достижения необходимого давления отключите насос, внимательно проверяя отсутствие обратного выброса воздуха. При необходимости устраните мелкие утечки, подтянув или заменив крепления. Испытание считается успешным, если шина держит давление без снижения в течение 10–15 минут после накачки.
Вопрос-ответ:
Какие материалы понадобятся для изготовления ручного насоса для велосипеда своими руками?
Для сборки насоса обычно используют металлическую трубку подходящего диаметра, поршень с уплотнителем, клапаны для подачи и сброса воздуха, а также ручку и резиновые детали для герметичности. Часто применяют медные или алюминиевые трубки, резиновые кольца из автомобильных камер или сантехнических уплотнителей, а также пружины и пластиковые детали для клапанов.
Как устроен принцип работы самодельного насоса для велосипеда?
Принцип действия основан на перемещении поршня внутри цилиндра, создающего давление воздуха, которое направляется в камеру колеса через клапан. При движении поршня внутрь воздух вытесняется и проходит через обратный клапан в шину, а при возврате поршня воздух не возвращается обратно, благодаря специальной конструкции клапанов, обеспечивающей односторонний поток.
Какие ошибки чаще всего совершают при самостоятельной сборке насоса, и как их избежать?
Часто встречаются проблемы с утечкой воздуха из-за плохой герметизации поршня или клапанов. Также бывает неправильный подбор размеров деталей, что мешает свободному движению поршня или приводит к излишнему трению. Чтобы избежать этих ошибок, важно тщательно подбирать уплотнительные материалы, проверять плотность прилегания деталей и тестировать насос на герметичность перед использованием.
Можно ли использовать такой самодельный насос для накачивания шин высокого давления, например, для шоссейного велосипеда?
Да, это возможно, но для шин высокого давления потребуется более прочный корпус и качественные уплотнения, способные выдерживать нагрузку. Самодельный насос должен иметь надежные клапаны и плотно прилегающий поршень, чтобы эффективно создавать необходимое давление, которое может достигать 6-8 атмосфер в шоссейных шинах.
Какие инструменты понадобятся для сборки и настройки ручного насоса своими руками?
Для работы понадобятся базовые инструменты: паяльник или сварочный аппарат для соединения металлических деталей, ножовка по металлу, набор ключей и отверток, наждачная бумага для обработки кромок, а также возможно пресс для обжатия уплотнителей. Кроме того, полезны будут тиски и сверла разного диаметра для точной подгонки элементов насоса.
Как можно изготовить корпус ручного насоса для велосипеда самостоятельно?
Для создания корпуса ручного насоса своими руками можно использовать металлическую или пластиковую трубку подходящего диаметра. Важно, чтобы материал был прочным и устойчивым к деформации при нажатии. Трубка должна быть достаточно длинной, чтобы вместить поршень и обеспечить нужный ход. Концы трубки необходимо обработать: один конец — закрыть, чтобы создать камеру сжатия воздуха, другой — оснастить клапаном для подключения к велосипедному ниппелю. Также потребуется тщательно подобрать уплотнители, чтобы обеспечить герметичность. В качестве поршня обычно применяют цилиндр с резиновым кольцом, которое плотно прилегает к внутренним стенкам корпуса.
