При соединении двух RGB светодиодных лент необходимо учитывать тип питания, количество каналов и мощность каждой ленты. Неправильное соединение может привести к нестабильной работе, снижению яркости или полному выходу из строя компонентов. В этой статье рассмотрим проверенные способы соединения RGB лент с минимальными потерями сигнала и напряжения.
RGB ленты делятся на 12В и 24В версии. При соединении необходимо использовать одинаковый тип ленты по напряжению. Также важно учитывать количество контактов: классические RGB ленты используют 4-контактный разъём (R, G, B, +V). Если соединяются отрезки разной длины, требуется дополнительная подача питания к каждому сегменту для компенсации падения напряжения.
Для надёжного соединения применяются специальные коннекторы, пайка или клеммные зажимы. Пайка обеспечивает наилучший контакт и минимальное сопротивление, особенно на участках с высокой мощностью. При использовании коннекторов стоит выбирать модели с плотным зажимом и качественными контактами – это исключит мерцание и нестабильность цвета.
Необходимо соблюдать полярность подключения и следить за совпадением каналов (R к R, G к G и т.д.). При использовании контроллеров важно, чтобы их мощность соответствовала суммарной нагрузке всех соединённых лент. Для длинных лент рекомендуется использовать усилители сигнала и дублировать питание через каждые 5 метров.
Выбор подходящего типа RGB ленты для соединения
Перед соединением двух RGB лент важно убедиться, что они совместимы по техническим характеристикам. Основное внимание следует уделить типу светодиодов, напряжению питания и ширине печатной платы.
Наиболее распространённые типы светодиодов: SMD 3528, SMD 5050 и SMD 2835. Ленты с SMD 3528 подходят для декоративной подсветки, имеют меньшую яркость и ток потребления. SMD 5050 обеспечивают высокую яркость, требуют более мощного источника питания и надёжного соединения. При попытке соединить ленты с разными типами светодиодов может возникнуть несоответствие яркости и токовой нагрузки.
Проверьте рабочее напряжение: 12 В и 24 В – самые распространённые значения. Ленты с разным напряжением несовместимы. Подключение 12-вольтной ленты к 24-вольтному источнику питания приведёт к перегреву и выходу из строя, а наоборот – к тусклому свечению или полной неработоспособности.
Ширина печатной платы варьируется от 8 мм до 12 мм и влияет на выбор разъёмов и коннекторов. Если соединять ленты с разной шириной, стандартные клипсы или пайка могут не обеспечить надёжный контакт.
Также учитывайте количество каналов: стандартные RGB ленты имеют 4 контакта (R, G, B, +V), тогда как RGBW или адресные ленты требуют дополнительных линий управления и несовместимы с базовыми соединителями.
Перед соединением двух отрезков убедитесь, что они относятся к одному типу по всем перечисленным параметрам. Несоответствие приведёт к нестабильной работе, мерцанию или поломке оборудования.
Определение полярности и контактов на концах лент
Перед соединением RGB лент необходимо точно определить назначение каждого контакта на их концах. Ошибочная полярность приведёт к отказу или повреждению компонентов.
- Контакты маркируются на плате рядом с паяльными площадками: обычно надписями «+», «R», «G», «B». Расположение может отличаться у разных производителей – сравнивайте оба конца.
- Не полагайтесь на цвет проводов, идущих от ленты: производители часто используют нестандартную расцветку. Проверяйте назначение каждого провода по фактическому подключению к контактам на плате.
- При наличии разъёмов (например, типа JST SM) также необходима проверка: штекеры могут быть перепутаны, особенно при покупке комплектов от разных брендов.
После идентификации контактов убедитесь, что они совпадают по полярности и назначению на обоих лентах. Только после этого допускается пайка или подключение через коннекторы.
Использование коннекторов для быстрого соединения RGB лент

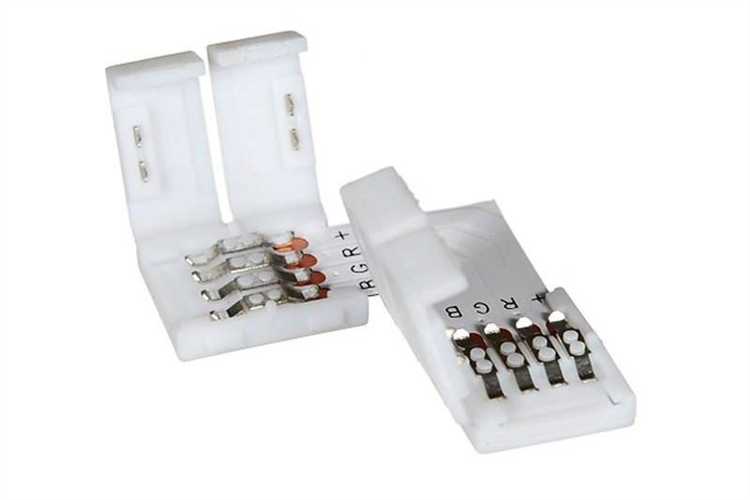

При выборе коннектора необходимо учитывать ширину контактной площадки ленты: стандарт – 10 мм для RGB. Также важно, чтобы количество контактов соответствовало типу ленты – для RGB требуется 4-контактный разъем.
Перед подключением зачистите контактные площадки ленты от лака или силикона. Неплотный контакт вызовет мерцание или полное отсутствие сигнала по одному из каналов. Совмещайте «+» и цветовые каналы строго по маркировке: R к R, G к G, B к B.
Используйте коннекторы с фиксатором – они обеспечивают стабильное соединение даже при изгибе ленты. Избегайте дешевых пластиковых вариантов с тонкими контактами – они быстро выходят из строя и перегреваются.
Для соединения лент под углом применяйте угловые или гибкие коннекторы. Они предотвращают изломы и облегчают монтаж в нишах, углах или по контуру мебели.
Не подключайте более двух лент через один коннектор – это снижает качество сигнала и приводит к неравномерному свечению. Для длинных участков (>5 м) используйте повторители сигнала или подводите питание дополнительно.
Пайка проводов между RGB лентами: пошаговая инструкция
Для пайки понадобятся: паяльник мощностью 25–40 Вт с тонким жалом, олово с флюсом, термоусадочные трубки диаметром 2–3 мм, монтажные провода сечением 0,25–0,5 мм², канцелярский нож и изопропиловый спирт.
Обрежьте обе RGB ленты строго по контрольным меткам (места разреза обозначены линией с иконкой ножниц). Убедитесь, что на концах остались открытые контактные площадки.
Очистите контактные площадки от пыли и заводского лака изопропиловым спиртом. Это обеспечит надежное сцепление припоя с поверхностью меди.
Залудите площадки: разогрейте каждую площадку паяльником и нанесите немного олова с флюсом. Время контакта не должно превышать 2 секунд, чтобы не повредить светодиоды.
Нарежьте провода нужной длины, оставив запас 2–3 см. Зачистите концы на 3–4 мм и тоже залудите. Используйте цветовую маркировку: красный – 12V, зелёный – G, синий – B, белый или чёрный – R.
Соедините соответствующие контакты проводами: прижмите залуженный конец провода к площадке и прогрейте паяльником до плавления припоя. Уберите жало, не сдвигая провод, пока припой не застынет. Повторите для всех четырёх контактов.
После пайки проверьте прочность соединения лёгким потягиванием каждого провода. Изоляция должна начинаться сразу за точкой пайки. Наденьте заранее подготовленные термоусадочные трубки и аккуратно прогрейте феном или зажигалкой.
Перед установкой проверьте подключение, подав напряжение от контроллера. Все цвета должны работать корректно. Если один из каналов не светится, проверьте пайку соответствующего контакта.
Изоляция и защита места соединения от влаги и повреждений
Для герметизации соединений применяются термоусадочные трубки с клеевым слоем. После установки и прогрева феном или зажигалкой клей заполняет все зазоры, создавая водонепроницаемую оболочку. Рекомендуемый диаметр трубки – на 30–50% больше сечения соединения до усадки.
В уличных условиях рекомендуется использовать силиконовые герметики на кислотной или нейтральной основе. Их наносят на оголённые контакты перед установкой термоусадки или заливкой в пластиковый кожух. Минимальное время полимеризации – 24 часа при температуре +20 °C.
Если соединение производится с помощью коннекторов, необходимо выбирать герметичные модели с классом защиты не ниже IP65. После фиксации кабеля фиксатор должен полностью обхватывать изоляцию, исключая люфты. Места выхода проводов можно дополнительно зажать силиконовыми уплотнителями.
При прокладке RGB лент вблизи источников механических вибраций или возможных ударов (например, на лестницах или фасадах зданий) соединение лучше дополнительно защитить жёстким пластиковым коробом или термостойкой трубкой ПВХ. Это предотвратит повреждение пайки при сдвигах конструкции.
Проверка работоспособности соединённых RGB лент
После физического соединения двух RGB лент необходимо провести тестирование для подтверждения корректной работы и отсутствия проблем с питанием и сигналом.
- Подключите блок питания с подходящими параметрами напряжения и мощности. Для большинства RGB лент это 12 В или 24 В. Убедитесь, что блок питания способен обеспечить суммарный ток обеих лент.
- Включите контроллер управления подсветкой или источник сигнала. Проверьте, что все три канала (красный, зелёный, синий) подаются без перебоев на обе ленты.
- Пошагово проверьте каждый цвет на обоих отрезках ленты:
- Установите контроллер в режим красного цвета и визуально убедитесь, что диоды обеих лент светятся одинаково ярко и равномерно.
- Повторите для зелёного и синего цветов.
- Проверьте работу смешивания цветов (например, белый, жёлтый, пурпурный) для подтверждения корректной работы каждого канала.
- Проверьте участок соединения на предмет нагрева. Если соединение выполнено правильно, сильного нагрева и мерцания быть не должно.
- При выявлении мерцания или отсутствия свечения на второй ленте:
- Перепроверьте полярность подключения и качество пайки или контактов.
- Измерьте напряжение после точки соединения с помощью мультиметра.
- Убедитесь в отсутствии коротких замыканий между каналами и землями.
- Если используется длинная лента, учтите падение напряжения. При необходимости добавьте усилитель сигнала или дополнительное питание у точки соединения.
Тестирование следует проводить при тех условиях, в которых ленты будут эксплуатироваться, чтобы исключить ошибки в монтаже и обеспечить стабильную работу системы.

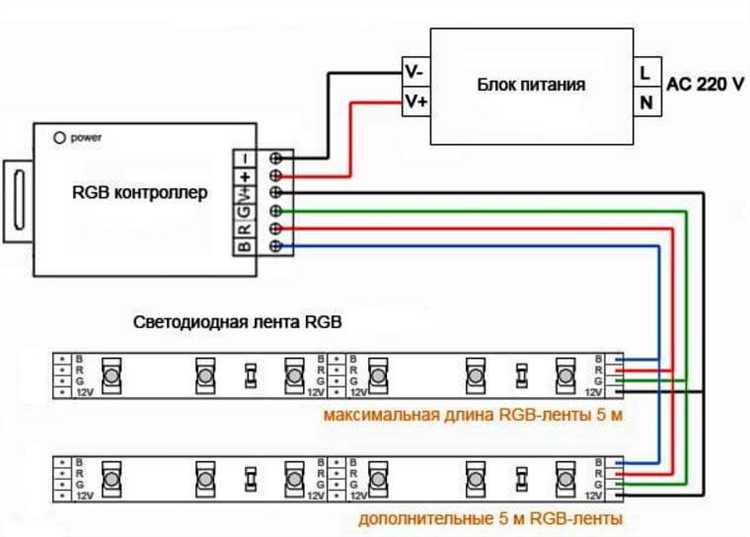

Рекомендации по подключению общего источника питания
Для стабильной работы двух RGB лент от одного источника питания необходимо учитывать суммарную потребляемую мощность. Рассчитайте общую нагрузку, умножив мощность одной метра ленты (в ваттах) на длину обеих лент. Источник питания должен обеспечивать как минимум на 20% больше мощности, чем полученный расчет, чтобы избежать перегрева и просадок напряжения.
Используйте провод с сечением не менее 1,5 мм² при длине подключения свыше 2 метров. Это минимизирует падение напряжения и предотвратит нагрев проводов. Для коротких соединений до 1 метра допускается сечение 1 мм².

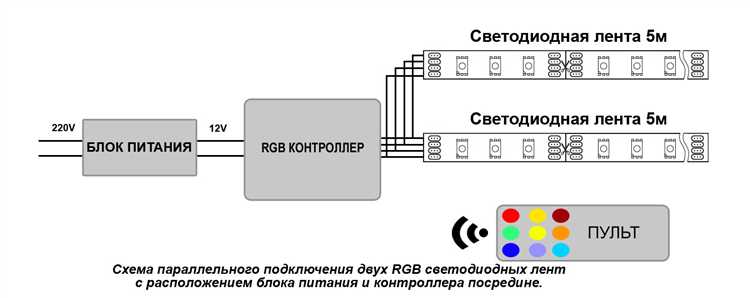

Подключайте общий источник питания параллельно к каждой ленте, избегая последовательного соединения. Это обеспечивает равномерное распределение напряжения и исключает уменьшение яркости на дальних участках.
Рекомендуется использовать клеммники или пайку для надежного контакта, избегая скрученных соединений. В местах соединения проводов обязательна изоляция термоусадочной трубкой или качественным электроизолентой.
Для защиты источника питания и лент установите плавкие предохранители, рассчитанные на номинальный ток с запасом 10–15%. Это защитит цепь от коротких замыканий и перегрузок.
Вопрос-ответ:
Как правильно подготовить концы двух RGB лент перед соединением?
Для надежного соединения нужно аккуратно снять изоляцию с концов лент примерно на 5-7 мм, не повреждая при этом медные дорожки. После этого проверьте, чтобы контакты были чистыми и ровными — при необходимости слегка зачистите поверхность. Это обеспечит хороший контакт и минимизирует риск плохого соединения или перебоев в работе подсветки.
Можно ли соединять RGB ленты без пайки, используя специальные коннекторы?

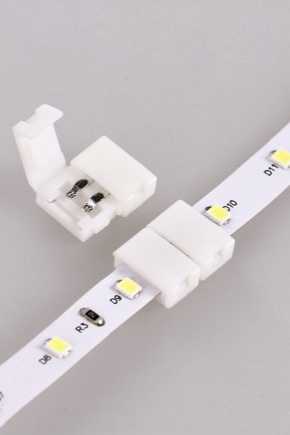

Да, существуют специальные коннекторы для RGB лент, которые позволяют быстро соединить две полосы без пайки. Они просто защелкиваются на контактных площадках ленты и обеспечивают электрический контакт. Однако такие соединения могут быть менее надежными при длительной эксплуатации или если ленты находятся в местах с вибрацией или движением. Для более долговечного соединения лучше использовать пайку.
Как правильно подключать цветовые контакты при соединении двух RGB лент?
Важно следить за соответствием контактов: обычно лента имеет четыре провода или контакта — общий плюс (12 В или 24 В) и три канала цвета (красный, зеленый, синий). При соединении нужно точно совпадать цветам проводов, чтобы цвета подсветки отображались корректно. Например, красный контакт первой ленты должен соединяться с красным контактом второй. Ошибка в этом может привести к неправильной работе или повреждению ленты.
Какие инструменты и материалы понадобятся для пайки двух RGB лент?
Для пайки потребуется паяльник с тонким жалом, припой с флюсом, нож или стриппер для зачистки проводов, а также пинцет для удобства. Иногда полезна термоусадочная трубка для изоляции мест пайки и защита соединения от влаги и механических повреждений. Важно работать аккуратно, чтобы не перегреть и не повредить тонкие дорожки ленты.
Можно ли соединить RGB ленты напрямую, если одна из них длиннее другой? Нужно ли использовать усилитель сигнала?
Если суммарная длина ленты превышает рекомендуемую производителем, возможно падение напряжения и ухудшение качества свечения. В таких случаях стоит использовать усилитель сигнала или распределитель питания, чтобы поддерживать равномерную яркость по всей длине. При небольших различиях в длине соединение можно сделать напрямую, но важно следить за стабильностью напряжения и отсутствием заметных потерь яркости.
Как правильно соединить две RGB ленты между собой, чтобы сохранить равномерное свечение по всей длине?
Чтобы соединить две RGB ленты и добиться ровного свечения, нужно использовать специальные коннекторы или паять провода между соответствующими контактами (R, G, B и общий плюс). Важно соблюдать полярность и не перепутать провода, иначе цвета будут искажаться. При пайке стоит использовать тонкий припой и минимальное количество припоя, чтобы избежать короткого замыкания. После соединения провода следует изолировать термоусадкой или изолентой, чтобы обеспечить надежность и защиту от влаги. Если длина ленты большая, лучше добавить отдельное питание, чтобы избежать падения напряжения и тусклого свечения в конце.
Можно ли соединять RGB ленты разных производителей и на что нужно обратить внимание при этом?
Соединять ленты разных брендов возможно, но стоит учитывать несколько моментов. Во-первых, напряжение должно совпадать — чаще всего это 12 В или 24 В. Во-вторых, количество светодиодов на метр и тип контроллера могут отличаться, что повлияет на яркость и управление цветом. Если ленты имеют разное количество контактов или отличаются по структуре, лучше использовать переходные коннекторы или паять провода вручную, тщательно проверяя совпадение контактов. В идеале рекомендуется тестировать работу обеих лент перед окончательной установкой, чтобы убедиться, что цвета переключаются корректно и нет мерцаний.
