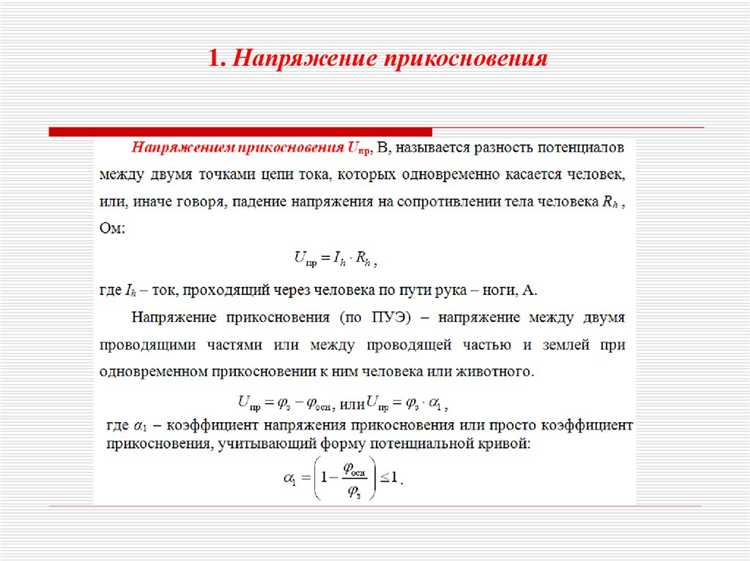

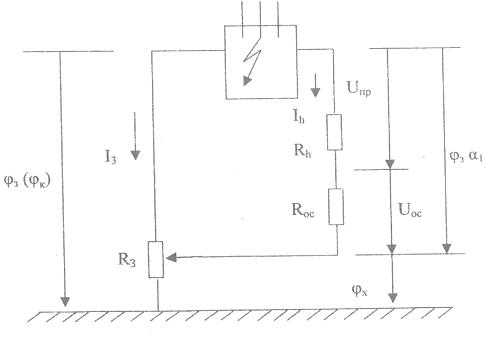

Напряжение прикосновения – это разность потенциалов между двумя точками, которых одновременно касается человек или животное, находясь в электрической цепи или вблизи токоведущих элементов при возникновении аварийных режимов. Этот параметр критически важен при проектировании систем электробезопасности, так как напрямую влияет на риск поражения электрическим током.
Согласно ГОСТ 12.1.038-82, допустимое напряжение прикосновения для человека в нормальных условиях не должно превышать 50 В переменного тока частотой 50 Гц или 120 В постоянного тока. В условиях повышенной опасности предельно допустимое значение снижается до 12 В. Эти значения учитываются при проектировании заземления, защитных отключающих устройств и электроустановок.
Практически напряжение прикосновения возникает при повреждении изоляции, пробое фазы на корпус оборудования или при наведении потенциала на открытые токопроводящие части. Основной способ снижения риска – создание уравнивающих потенциалов, использование систем заземления типа TN-C-S и установка устройств защитного отключения (УЗО) с током срабатывания не более 30 мА.
При оценке уровня напряжения прикосновения применяются измерения в условиях, моделирующих реальную ситуацию прикосновения, с учетом сопротивления тела человека, контактных площадок и времени воздействия. Это требует строгого соблюдения методик, регламентированных стандартами, таких как ГОСТ 30331.3-95 (МЭК 61140-95) и ПУЭ.
Как измеряется напряжение прикосновения в электроустановках
Измерение напряжения прикосновения проводится с целью оценки электробезопасности при нарушении изоляции или пробое на корпус оборудования. Для проведения измерений используется метод имитации прикосновения человека к токоведущим частям через сопротивление тела.
Основной прибор – вольтметр с высоким входным сопротивлением (не менее 1 МОм) и имитатор человеческого тела в виде эквивалентной нагрузки 1 кОм. Напряжение снимается между корпусом электроустановки и условной точкой земли (обычно заземляющий контур или металлический элемент, находящийся вне зоны растекания тока).
Перед измерением отключается питание, проверяется целостность схемы заземления. Затем включается пробное напряжение, создающее имитацию аварийного режима. Измерения проводятся при токе, не превышающем 10 мА, чтобы исключить опасность для персонала и избежать повреждений оборудования.

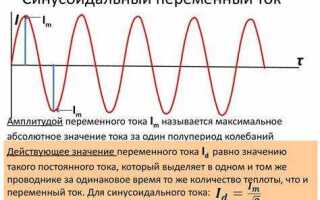

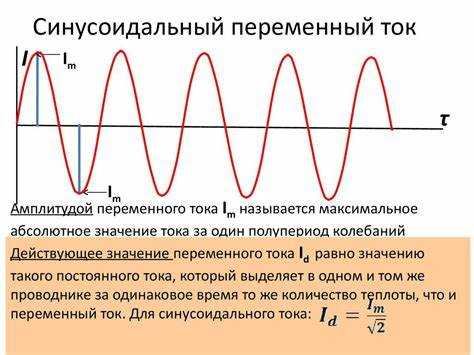

Рекомендуется производить измерения в точках с повышенной вероятностью прикосновения: металлические оболочки, двери щитов, открытые токоведущие элементы. Для достоверности значения фиксируются в момент максимального напряжения в цикле питающей синусоиды (если используется переменное напряжение).
Полученные результаты сравниваются с предельно допустимыми значениями, регламентированными нормативными документами, например, ПУЭ или ГОСТ 12.1.038-82. Для систем с напряжением до 1 кВ максимально допустимое напряжение прикосновения не должно превышать 50 В при сухих условиях и 25 В при влажных.
Контроль осуществляется как при вводе электроустановки в эксплуатацию, так и в ходе регулярных проверок, особенно после проведения ремонтных работ или модернизации защитного заземления.
Нормативные значения напряжения прикосновения по ГОСТ и ПУЭ
В соответствии с ГОСТ 12.1.038-82 и Правилами устройства электроустановок (ПУЭ), установлены предельно допустимые значения напряжения прикосновения, превышение которых представляет опасность для человека. Эти значения различаются в зависимости от условий окружающей среды и характера установки.
- Для сухих помещений с нормальной изоляцией допустимое напряжение прикосновения не должно превышать 50 В переменного тока частотой 50 Гц.
- В условиях повышенной влажности, сырости, а также на открытом воздухе максимальное безопасное значение снижено до 12 В.
- При эксплуатации электроустановок в особо опасных помещениях (например, с химически активной средой или высокой температурой) предельно допустимое напряжение составляет 12 В переменного или 30 В постоянного тока.
ПУЭ (глава 1.7) регламентирует, что системы уравнивания потенциалов, автоматическое отключение питания и устройства защитного отключения (УЗО) должны обеспечивать недопущение превышения указанных значений при нарушении изоляции.
- При использовании УЗО в сетях с номинальным напряжением 220/380 В ток утечки не должен превышать 30 мА для защиты человека от поражения током.
- Отключение должно происходить в течение не более 0,4 секунды при достижении допустимого уровня напряжения прикосновения.
Согласно ГОСТ IEC 61140-2012, контактное напряжение свыше 50 В переменного и 120 В постоянного тока рассматривается как опасное. Поэтому при проектировании и эксплуатации электроустановок учитываются не только уровни напряжения, но и время воздействия тока на организм.
Контроль за соблюдением указанных норм обязателен при вводе электроустановок в эксплуатацию и в ходе регулярных проверок.
Отличие напряжения прикосновения от напряжения шага
Напряжение прикосновения и напряжение шага – разные виды опасного потенциала, возникающие при пробое изоляции или замыкании на землю. Их отличия критичны для проектирования систем заземления и обеспечения электробезопасности.
- Механизм воздействия: Напряжение прикосновения – разность потенциалов между двумя точками, которых одновременно касается человек (например, корпус оборудования и земля). Напряжение шага – разность потенциалов между двумя точками земли, находящимися на расстоянии длины шага человека (приблизительно 0,8 м).
- Условия возникновения: Напряжение прикосновения возникает при прямом контакте с токоведущими или заземлёнными частями. Напряжение шага – при перемещении в зоне растекания тока по грунту вблизи заземлителя.
- Наиболее опасные сценарии: Прикосновение – в помещениях с электроприборами, особенно при нарушении изоляции. Шаговое напряжение – на открытых подстанциях, линиях электропередачи, при обрыве проводов и замыкании на землю.
- Оценка риска: При напряжении прикосновения ток проходит через руки и ноги, что увеличивает вероятность фибрилляции. При шаговом – через ноги, снижая риск, но не исключая поражения.
- Меры защиты: От прикосновения – выравнивание потенциалов, изолированные покрытия, защитное заземление, УЗО. От шага – выравнивающие сетки, щебёночные подсыпки, ограничение доступа в опасные зоны.
- Нормативные значения: Для прикосновения – допустимое значение тока через тело не должно превышать 10 мА при времени действия до 1 с. Для шагового напряжения учитываются допустимые градиенты напряжения на единицу длины.
Их разграничение важно при расчёте потенциалов на промышленных объектах, определении габаритов защитных зон и проектировании молниезащиты.
Роль заземления в снижении напряжения прикосновения

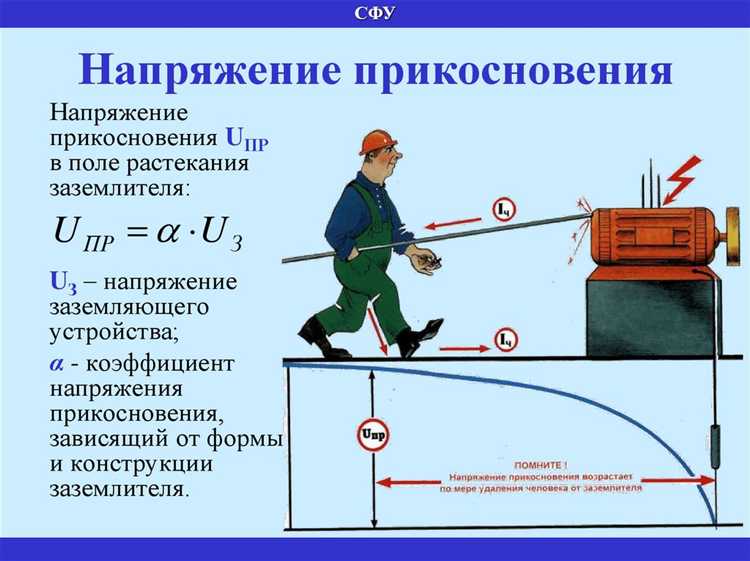

Заземление снижает напряжение прикосновения, обеспечивая отвод тока короткого замыкания в грунт с минимальным сопротивлением. При аварии, ток замыкания стремится пройти через заземляющее устройство, минуя тело человека, тем самым снижая потенциал на доступных металлических частях оборудования.
Сопротивление заземляющего устройства должно быть как можно ниже. В электроустановках до 1000 В по требованиям ПУЭ оно не должно превышать 4 Ом. При этом необходимо учитывать удельное сопротивление грунта: для глины это 30–50 Ом·м, для песка – 100–500 Ом·м. В условиях высокого сопротивления применяют многопроводные и глубинные заземлители.

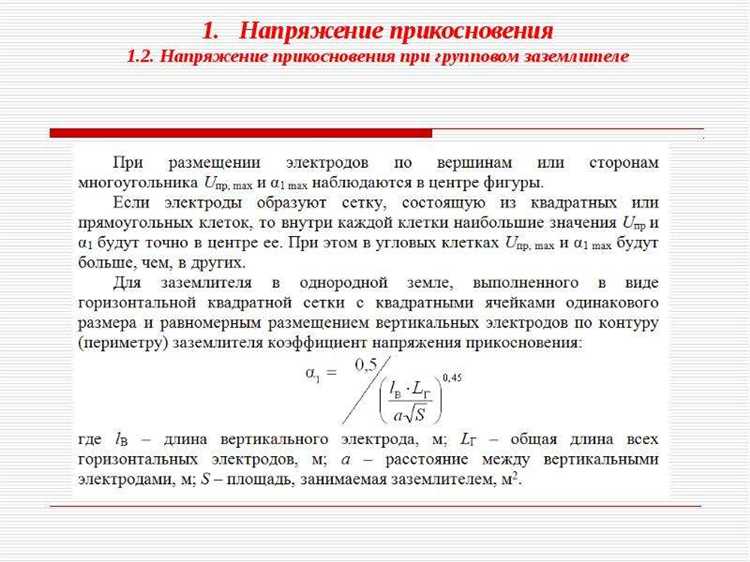

Контур заземления должен иметь достаточную площадь рассеивания тока. Эффективность достигается размещением горизонтальных электродов на глубине не менее 0,5 м и увеличением длины заземляющих полос. Все соединения необходимо выполнять сваркой для исключения коррозии и повышения надежности контактов.
Регулярные измерения сопротивления заземляющих устройств – обязательное условие. Проверку проводят не реже одного раза в год с использованием приборов типа М416 или ЭС0210, обеспечивающих точность до 0,1 Ом. Отклонение показателей требует немедленной ревизии системы заземления.
Применение устройств защитного отключения (УЗО) с током утечки до 30 мА дополнительно снижает риск поражения. УЗО эффективно размыкает цепь при малейшем отклонении потенциала, даже при наличии остаточного напряжения прикосновения.
Когда возникает опасность напряжения прикосновения для человека
Опасность напряжения прикосновения возникает в момент, когда человек одновременно контактирует с двумя точками цепи, между которыми существует разность потенциалов. Наибольший риск возникает при прикосновении к повреждённому электрическому оборудованию или металлическим частям, оказавшимся под напряжением вследствие пробоя изоляции.
На промышленных объектах опасные уровни напряжения прикосновения могут возникать при замыкании на корпус или заземлённые элементы. При этом ток проходит через тело человека к земле, особенно если он стоит на влажной поверхности, не имея изоляционной обуви. Даже при напряжении менее 50 В переменного тока возможны мышечные судороги, при 100 В – нарушение сердечного ритма, а при 220 В – фибрилляция желудочков и остановка сердца.
Высокая влажность, металлические конструкции, отсутствие диэлектрических перчаток и бот можно существенно увеличить риск поражения. Особенно критично это в электрощитовых, на строительных площадках, в подвалах и на открытых территориях после дождя.
Минимизировать опасность позволяет регулярная проверка изоляции, применение УЗО, систем выравнивания потенциалов и использование защитных средств индивидуальной защиты. Запрещено работать с электроустановками при наличии сырости, в мокрой одежде или обуви.
Методы снижения напряжения прикосновения на промышленных объектах
Напряжение прикосновения возникает при контакте человека с токоведущими или наэлектризованными частями оборудования и может привести к поражению электрическим током. Для его снижения применяются несколько технических решений, основанных на снижении разности потенциалов между элементами конструкции и землей.
Первый метод – устройство эффективной системы заземления и выравнивания потенциалов. Для этого подключают все металлические конструкции и корпуса оборудования к общей заземляющей шине с сопротивлением не более 4 Ом, что позволяет свести напряжение прикосновения к безопасным значениям – обычно ниже 50 В.
Второй метод – применение защитных и изоляционных покрытий. Использование резиновых, пластиковых или полимерных прокладок и накладок на токоведущих частях снижает возможность прямого контакта с проводящими элементами и уменьшает ток утечки через человека.
Третий метод – установка устройств защитного отключения (УЗО) и дифференциальных автоматов. Они обеспечивают быстрое прерывание питания при появлении тока утечки свыше установленного порога, что значительно сокращает время воздействия опасного напряжения.
Четвертый метод – внедрение систем контроля и мониторинга сопротивления изоляции. Регулярное измерение позволяет выявлять и устранять дефекты изоляции, предупреждая возникновение токов прикосновения.
Пятый метод – проектирование электроустановок с использованием пониженного рабочего напряжения на токоведущих частях, например, 42 В переменного тока или 60 В постоянного, что автоматически снижает риск поражения и напряжение прикосновения.
Использование приборов для контроля напряжения прикосновения
Перед началом измерений необходимо обеспечить надёжное заземление измерительной системы, чтобы исключить влияние паразитных потенциалов. Контактные электроды подключают к точкам, где возможен контакт человека с оборудованием, а электрод-земля устанавливают на естественном или искусственном заземляющем устройстве. Для повышения точности применяют компенсационные методики, минимизирующие помехи от электромагнитных наводок.
Рекомендуется использовать вольтметры с входным сопротивлением не менее 1 МОм и диапазоном измерения до 100 В, что соответствует нормативным значениям напряжения прикосновения. Частотный диапазон приборов должен охватывать 50 Гц ±10 %, соответствующий частоте сети переменного тока. Для контроля систем с импульсными или нелинейными нагрузками выбирают приборы с возможностью анализа формы сигнала и измерения эффективного значения напряжения.
Периодичность проверки напряжения прикосновения зависит от категории объекта и условий эксплуатации, но не реже одного раза в год. Приборы должны проходить регулярную поверку и калибровку, чтобы обеспечить достоверность данных. Результаты измерений фиксируют в протоколах с указанием места, даты и условий проведения контроля.
Использование мобильных измерительных комплексов позволяет проводить замеры непосредственно в рабочих зонах, что ускоряет выявление аварийных ситуаций и принятие мер по снижению риска поражения током. В современных системах контроля применяются цифровые устройства с возможностью интеграции в автоматизированные системы мониторинга электробезопасности.
Вопрос-ответ:
Что означает термин «напряжение прикосновения» в электротехнике?
Напряжение прикосновения — это разность потенциалов, которая возникает между частью оборудования, доступной для прикосновения человеком, и землей или другим потенциально безопасным объектом. Такое напряжение может появляться в случае повреждения изоляции или при аварийных режимах, и его величина определяет степень возможного поражения электрическим током при касании.
Почему важно знать о напряжении прикосновения при работе с электроустановками?
Понимание напряжения прикосновения необходимо для обеспечения безопасности людей. Если это напряжение превышает определённый уровень, существует риск получения электротравмы. Поэтому при проектировании и эксплуатации электрооборудования применяются меры защиты, снижающие это напряжение до безопасных значений.
Какие факторы влияют на величину напряжения прикосновения?
На напряжение прикосновения влияют характеристики заземляющей системы, сопротивление пути тока к земле, параметры повреждения изоляции и конструкция оборудования. Также большое значение имеет наличие защитных устройств, способных быстро отключить питание при аварии, что снижает время воздействия опасного напряжения.
Чем напряжение прикосновения отличается от напряжения шага?
Напряжение прикосновения возникает между объектом, к которому человек прикасается, и землёй, тогда как напряжение шага — это разность потенциалов между двумя точками на поверхности земли, находящимися на расстоянии шага друг от друга. Оба вида напряжения важны для оценки опасности поражения током, но возникают в разных ситуациях и требуют различных методов защиты.
Какие меры принимаются для снижения напряжения прикосновения в электроустановках?
Для уменьшения напряжения прикосновения применяют заземление и зануление оборудования, установку защитных автоматов и устройств защитного отключения. Кроме того, используют изоляционные материалы и конструкции, а также регулярный контроль состояния электрической системы, чтобы предотвратить повреждения, способные вызвать появление опасного напряжения.
