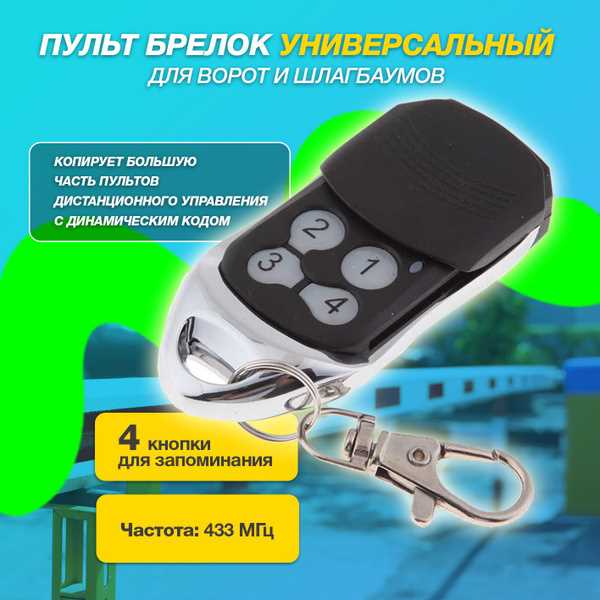

Пульты дистанционного управления для шлагбаумов работают на основе радиосигнала определённой частоты, закодированного в памяти микроконтроллера. Перепрошивка требуется при замене блока управления, потере синхронизации или необходимости скопировать сигнал с другого устройства. Этот процесс позволяет избежать полной замены пульта и сохранить совместимость с текущей системой доступа.
Перед началом нужно точно определить модель пульта и тип используемой системы: фиксированный или динамический код. Большинство устройств работают на частотах 433,92 МГц или 868 МГц, что важно учитывать при подборе оборудования для прошивки. Также потребуется программатор, совместимый с конкретной микросхемой внутри пульта, и доступ к оригинальному сигналу для его считывания и записи.
Отсутствие стандартизации в устройствах различных производителей требует чёткого соблюдения последовательности действий, описанных для каждой конкретной модели. Ошибки в процессе могут привести к полной утрате работоспособности пульта. Поэтому необходимо заранее подготовить всё оборудование и проверить совместимость программного обеспечения.
В статье приведены точные шаги по чтению, редактированию и записи прошивки. Описан необходимый набор инструментов, рекомендации по безопасности и способы проверки результата после завершения процедуры.
Как определить тип пульта и совместимость с шлагбаумом

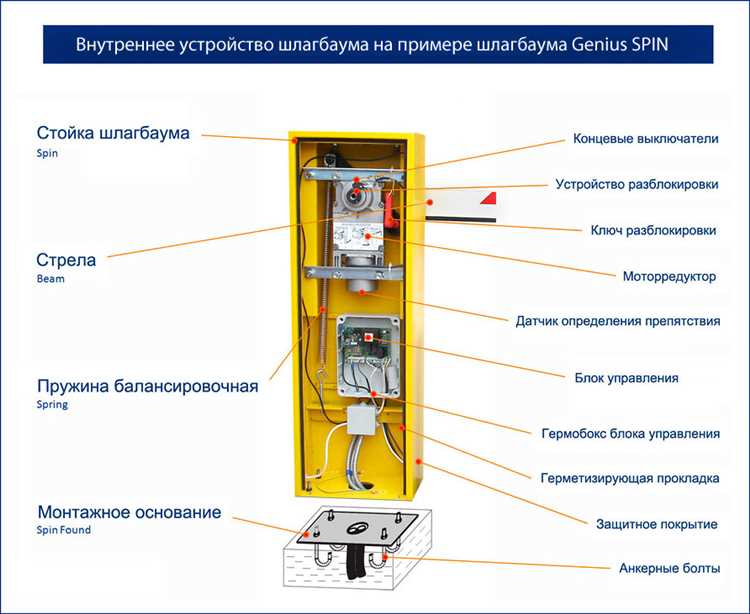

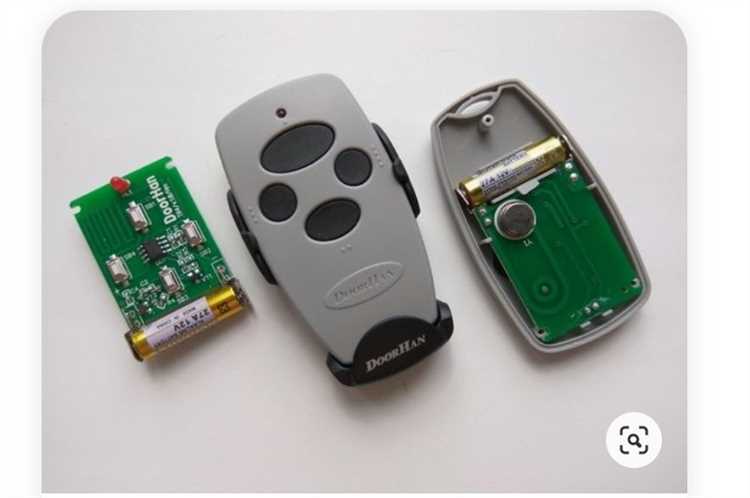

1. Изучите маркировку на корпусе пульта. Большинство оригинальных моделей имеют указание производителя, модель и рабочую частоту (например, 433.92 MHz или 868 MHz). Эта информация часто располагается на задней крышке или под батарейным отсеком.
Программатор. Наиболее востребованные модели – USBasp, CH341A и TL866II Plus. Выбор зависит от типа микроконтроллера, установленного в пульте. CH341A чаще используется для работы с EEPROM, а USBasp подходит для микроконтроллеров AVR.
Переходники и адаптеры. Для подключения микросхем с различными типами корпусов требуются соответствующие панели: SOP8, DIP8, PLCC32 и другие. Неправильный переходник приведёт к ошибкам чтения или записи.
Контактные зажимы или клипсы. Если микросхема впаяна и не предполагается её демонтаж, используются клипсы типа SOIC8. Они позволяют прошить чип без пайки, при условии стабильного контакта.
Паяльное оборудование. Для выпайки микросхем – паяльник с тонким жалом, флюс, оплетка для снятия припоя. При повторной установке важно избегать перегрева корпуса чипа.
Компьютер с USB-портом. Нужен для запуска утилиты прошивки и передачи данных в программатор. Желательно использовать систему Windows, так как большая часть софта рассчитана именно на неё.
Программное обеспечение. Примеры: AVRDude для AVR-контроллеров, AsProgrammer и NeoProgrammer для EEPROM. Утилиты должны соответствовать модели программатора и поддерживать конкретный тип микросхемы.
Файл прошивки. Расширение обычно .hex или .bin. Его получают с оригинального пульта или скачивают из проверенного источника. Несовместимость файла приведёт к неработоспособности устройства.
Источник питания. Для некоторых микросхем требуется внешнее питание 3,3 В или 5 В. Оно должно быть стабилизировано, иначе возможен сбой при записи.
Как войти в режим программирования пульта
Для перехода пульта шлагбаума в режим программирования необходимо строго соблюдать последовательность действий. Ошибки на любом этапе приведут к сбросу или невозможности сохранения кода.
- Снимите питание с устройства, если модель требует начальной инициализации с обесточенного состояния.
- Зажмите и удерживайте кнопку «A» (или «1» – зависит от модели пульта) в течение 5–10 секунд до начала мигания индикатора. Если индикатор загорается постоянно – сброс выполнен неверно, начните заново.
- Не отпуская первую кнопку, нажмите дополнительно кнопку «B» (или «2»). Удерживайте обе до изменения частоты мигания светодиода.
- После двойного мигания отпустите обе кнопки. Пульт готов к приёму сигнала от шлагбаума или другого пульта-донорa.

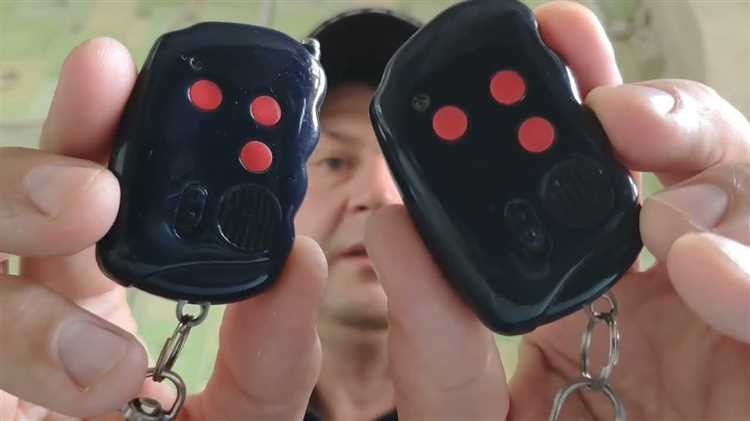

- Поднесите рабочий пульт к новому на расстояние не более 3 см. Нажмите кнопку на рабочем пульте – индикатор на новом пульте должен быстро мигнуть, подтверждая приём кода.
Если мигание отсутствует или происходит с постоянной частотой, повторите процедуру, сменив порядок кнопок. Убедитесь, что батарея в пульте полностью заряжена, иначе переход в режим программирования невозможен.

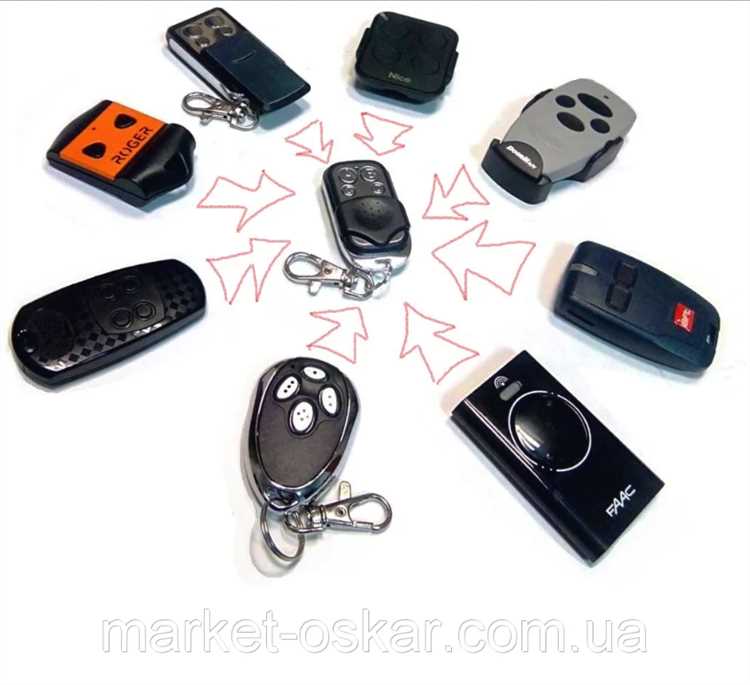

Порядок копирования сигнала с оригинального пульта
Перед началом убедитесь, что пульт-донора полностью исправен и его сигнал не защищён динамическим кодом. Большинство бытовых шлагбаумов работают на фиксированной частоте 433,92 МГц. Клонирующий пульт должен поддерживать тот же диапазон и тип модуляции (обычно AM или ASK).
Проверьте, что батареи в обоих пультах заряжены. Поместите оригинальный и клонирующий пульты на расстоянии 2–5 см друг от друга. Нажмите кнопку обучения на клонируемом пульте (зачастую удерживается одна из кнопок до мигания индикатора). После этого удерживайте соответствующую кнопку на оригинальном пульте. Светодиод клонирующего устройства должен подтвердить успешное копирование (обычно это смена частоты мигания или стабильное свечение).
Для некоторых моделей требуется выбрать конкретную ячейку памяти до начала записи. Удержание кнопки более 10 секунд может стереть все ранее сохранённые коды – используйте это только при необходимости сброса. После завершения процесса проверьте работоспособность клона у шлагбаума. Если система его не принимает, убедитесь, что код статический, а не переменный (Keeloq и подобные технологии не поддаются клонированию обычными средствами).
Никогда не пытайтесь копировать сигнал на близком расстоянии от приёмника шлагбаума – это может вызвать помехи. Всегда выполняйте копирование в нейтральной зоне, вдали от электромагнитных источников. При неудаче используйте другой клонер, поддерживающий заданный протокол.
Проверка работоспособности пульта после перепрошивки
После завершения перепрошивки необходимо провести серию тестов для подтверждения корректной работы устройства. Начните с проверки световой индикации: при нажатии кнопки пульта должен загораться светодиод, сигнализирующий о передаче команды. Отсутствие индикации указывает на неисправность или неверно прошитую микросхему.
Подойдите к шлагбауму на расстояние не менее 5 метров. Нажмите запрограммированную кнопку. Механизм должен среагировать без задержек. Если реакция отсутствует, проверьте, соответствует ли частота пульта рабочей частоте приёмника. Часто используется диапазон 433,92 МГц – убедитесь в соответствии при помощи радиочастотного сканера.
Повторите команду с различных дистанций: 2 м, 5 м, 10 м. Пульт должен стабильно передавать сигнал без сбоев. При нестабильной работе возможно заниженное напряжение питания или сбой прошивки. Измерьте напряжение батарейки – оно не должно опускаться ниже 2,9 В при использовании элемента CR2032.
Проверьте отклик на каждую кнопку, если устройство многоканальное. Каждой кнопке должна соответствовать определённая команда. Несовпадение функций свидетельствует о неправильном программировании адресов или конфликте кодов.
Завершите тест, проверив совместимость с другим приёмником того же стандарта. Пульт должен срабатывать на обоих устройствах, если они используют одинаковый кодовый протокол (например, Keeloq или фиксированный код).
Что делать, если перепрошивка не удалась
Первым шагом проверьте питание пульта и правильность подключения к компьютеру или программатору. Недостаточное напряжение или прерывистый контакт могут вызвать сбой.
Перезапустите процесс перепрошивки, используя оригинальный или проверенный файл прошивки, совместимый с моделью вашего пульта. Несовместимый файл приводит к сбоям и блокировке устройства.
Если перепрошивка не стартует или прерывается, отключите пульт, подождите 30 секунд, затем повторите попытку. Для некоторых моделей требуется переключить устройство в режим программирования вручную (например, удержанием кнопки на корпусе).
При повторных неудачах проверьте версию драйвера USB-программатора. Устаревшие драйверы часто вызывают ошибки передачи данных. Загрузите актуальные версии с официального сайта производителя оборудования.
Если пульт перестал реагировать после перепрошивки, попробуйте восстановить заводскую прошивку через режим восстановления (recovery mode), если он предусмотрен. Инструкции по входу в этот режим указаны в документации устройства.
При отсутствии результатов обратитесь к специализированному сервису. В некоторых случаях потребуется аппаратная диагностика и восстановление памяти микроконтроллера.
Во всех случаях перед повторной перепрошивкой рекомендуется отключать антивирусные программы и любые фоновые процессы, которые могут блокировать передачу данных.
Вопрос-ответ:
Как определить, что пульт шлагбаума нуждается в перепрошивке?
Пульт обычно требует перепрошивки, если он перестал реагировать на команды или сигнал стал нестабильным. Иногда проблема возникает после обновления системного оборудования шлагбаума или при сбоях в памяти пульта. Проверить это можно, попробовав использовать другой пульт с той же системой — если он работает, значит причина именно в программном обеспечении вашего устройства.
Какие инструменты и оборудование понадобятся для перепрошивки пульта шлагбаума?
Для процедуры понадобится сам пульт, компьютер или ноутбук с USB-портом, а также кабель для подключения (обычно USB или специальный программатор). Необходимо скачать соответствующее программное обеспечение с сайта производителя шлагбаума. Иногда требуется внешний адаптер или устройство для считывания микросхем памяти пульта. Все эти компоненты должны быть совместимы с моделью вашего пульта.
Можно ли перепрошить пульт шлагбаума самостоятельно, если нет опыта в электронике?
Самостоятельная перепрошивка возможна, если следовать пошаговой инструкции и иметь базовые навыки работы с компьютером и простыми электронными устройствами. Однако без понимания принципов работы пульта можно случайно повредить устройство или неправильно загрузить прошивку, что приведёт к поломке. Для безопасности лучше проконсультироваться с техником или заказать услугу у специалистов, если нет уверенности в своих силах.
Как правильно выбрать прошивку для перепрошивки пульта шлагбаума?
Прошивка должна соответствовать модели пульта и версии системы управления шлагбаумом. Производители обычно размещают на своих официальных сайтах обновления и инструкции. Важно не загружать файлы с сомнительных источников, так как это может привести к неправильной работе или повреждению пульта. Перед началом перепрошивки нужно убедиться в совместимости и проверить наличие инструкций, чтобы избежать ошибок.
Что делать, если после перепрошивки пульт шлагбаума не работает?
Если после процедуры пульт не реагирует, стоит проверить несколько моментов: правильно ли была выбрана и загружена прошивка, корректно ли выполнено подключение и нет ли ошибок в процессе перепрошивки. Иногда помогает повторная процедура с соблюдением всех рекомендаций. Если проблема сохраняется, возможно, пульт имеет аппаратные повреждения или прошивка была несовместима, тогда требуется помощь специалистов для диагностики и ремонта.
