Импульсное реле – это устройство, позволяющее управлять освещением или другими нагрузками с нескольких точек без использования громоздкой схемы с перекрёстными и проходными выключателями. Оно работает по принципу фиксации одного состояния реле на каждый импульс, поступающий от кнопочного выключателя. Это особенно удобно в квартирах с длинными коридорами, двухуровневых помещениях или в случае необходимости центрального управления освещением.
Ключевое преимущество импульсного реле – уменьшение количества проводов. Вместо сложной прокладки трехжильных кабелей между выключателями достаточно проложить одну сигнальную линию от каждой кнопки к реле. Это снижает затраты на материалы и упрощает монтаж, особенно в условиях ограниченного пространства в штробах и распределительных коробках.
При использовании импульсного реле в связке с кнопочными выключателями возможна легкая интеграция в системы умного дома. Реле с дополнительными выходами или интерфейсами (например, KNX или Modbus) позволяют объединять локальное управление освещением с централизованным контролем, что критично для оптимизации энергопотребления.
Для установки в квартире рекомендуется выбирать модели с рабочим током не менее 16 А и поддержкой коммутации индуктивных и емкостных нагрузок. Наличие индикации состояния и возможность ручного управления – важные параметры при выборе. Также следует обратить внимание на наличие защиты от залипания контактов и перенапряжений.
Как работает импульсное реле и чем оно отличается от обычного выключателя

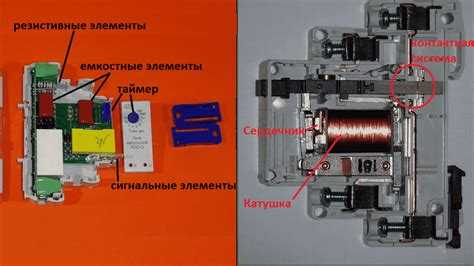

Импульсное реле реагирует на кратковременное нажатие кнопки: один импульс включает нагрузку, следующий – отключает. Внутри устройства находится электромагнитная катушка и механический фиксатор положения. При поступлении сигнала реле меняет состояние без удержания цепи в замкнутом положении, как это делает обычный выключатель.
Обычный выключатель размыкает или замыкает цепь механически, фиксируя положение. Для управления светом с двух и более мест приходится использовать проходные и перекрёстные выключатели с сложной схемой подключения. Импульсное реле позволяет управлять освещением с неограниченного количества точек при помощи параллельно подключённых кнопок без фиксации.
Питание импульсного реле – от 220 В или 24 В (в зависимости от модели). Контакты реле рассчитаны на токи до 16 А, что позволяет подключать мощные группы освещения. Для защиты от залипания контактов рекомендуются модели с контактами из сплава серебра и демпфирующими RC-цепями.
Реальное преимущество импульсного реле – упрощённая разводка проводов: вместо прокладки трёхжильных кабелей к каждому выключателю, достаточно двух проводов от кнопки к распределительной коробке. Это снижает затраты на монтаж и минимизирует количество соединений, повышая надёжность системы.
В каких случаях установка импульсного реле особенно полезна
Импульсное реле эффективно решает задачи управления освещением и другими нагрузками в ситуациях, когда классические схемы неудобны или невозможны. Ниже перечислены конкретные случаи, в которых установка реле оправдана технически и экономически.
- Большое количество выключателей, управляющих одной группой света. При управлении освещением из трёх и более точек (например, в длинных коридорах или на лестничных маршах) импульсное реле исключает необходимость прокладки сложной перекрёстной проводки, характерной для проходных выключателей.
- Использование скрытого монтажа в ремонтируемом помещении. Реле позволяют минимизировать штробление стен: вместо протяжки проводов ко всем выключателям достаточно подвести только сигнальные линии.
- Нагрузка с несколькими сценариями управления. В системах «умного дома» импульсное реле интегрируется с контроллерами, обеспечивая возможность включения/выключения света как вручную, так и дистанционно без дополнительной коммутации.
- Экономия места в распределительном щите. Один модуль реле заменяет сложные схемы с несколькими реле или импровизированными решениями на основе контакторов, что особенно важно в квартирах с ограниченным пространством в щите.
- Повышенные требования к безопасности и надёжности. Импульсное реле снижает вероятность перегрева и короткого замыкания, так как коммутирующая нагрузка отводится от самих выключателей, которые работают только как управляющие кнопки.

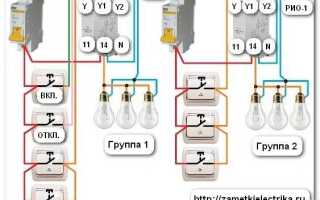

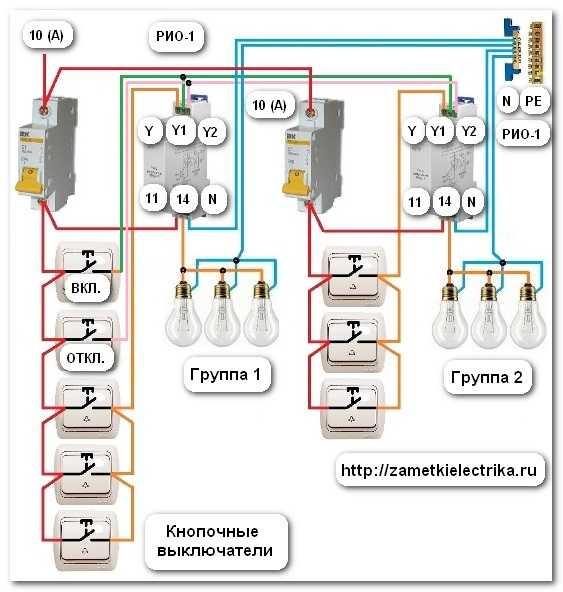

Как управлять освещением из нескольких мест с помощью импульсного реле
Импульсное реле позволяет включать и выключать освещение с разных точек квартиры без необходимости прокладывать сложную систему перекрестных переключателей. Это особенно актуально для длинных коридоров, лестниц, проходных комнат и спален с несколькими входами.
- Устанавливается одно импульсное реле в распределительной коробке или электрощите.
- К реле подключаются кнопочные выключатели, соединённые параллельно. Количество таких точек не ограничено – можно использовать 2, 3 и более кнопок.
- При нажатии на любую кнопку реле получает короткий импульс и переключает состояние: замыкает или размыкает цепь освещения.
Для реализации схемы требуется:
- Импульсное реле с номинальным током не менее 10 А (например, Hager EPN510 или аналог).
- Кнопочные выключатели без фиксации – только с возвратной пружиной.
- Питание 230 В для цепи реле и освещения.

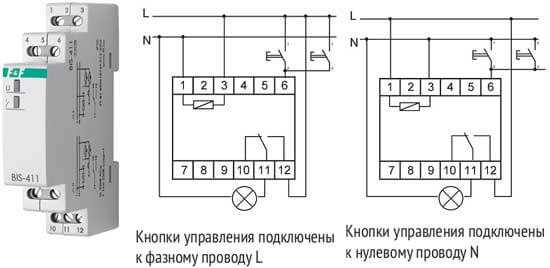

Подключение выполняется по следующему принципу:
- Фаза подаётся на вход реле.
- Выход реле соединяется с нагрузкой (лампой).
- Нулевая жила напрямую идёт на лампу.
- Кнопки подключаются к управляющему входу реле и к фазе – при нажатии подаётся импульс.
Такое решение удобно тем, что не нужно тянуть проходные провода между всеми точками управления. Монтаж упрощается, особенно в уже готовом ремонте, а надёжность выше по сравнению с традиционными проходными схемами, где много контактов и соединений.
Можно ли подключить импульсное реле самостоятельно и что для этого нужно
Подключение импульсного реле возможно без привлечения специалиста, если есть базовые навыки работы с электрикой и соблюдены правила безопасности. Устройство работает по принципу управления нагрузкой одним или несколькими кнопками, замыкающими цепь на короткое время.
Что необходимо для установки:
1. Импульсное реле подходящей модификации. Для квартирных сетей используют реле с рабочим напряжением 230 В и номинальным током до 16 А. Оптимально выбирать модульное исполнение для монтажа в щитке на DIN-рейку.
2. Кнопочные выключатели (пускатели). В отличие от обычных клавишных выключателей, кнопки возвращаются в исходное положение после нажатия. Они устанавливаются в местах управления светом или другой нагрузкой.
3. Электромонтажный инструмент: отвертка-индикатор, плоская и крестовая отвертки, стриппер, нож, тестер, изолента. Для установки в распределительном щите – также инструменты для монтажа на DIN-рейку.
Алгоритм подключения:
1. Обесточьте электрический щит и проверьте отсутствие напряжения.
2. Установите реле в щиток на DIN-рейку.
3. Подключите фазу на вход реле (обычно обозначен L или A1).
4. Нейтральный провод подайте на клемму A2 (если предусмотрено реле с катушкой на 230 В).
5. От кнопочного выключателя заведите управляющий провод на клемму управления (часто маркируется как S или B1).
6. Выход реле (обычно обозначен как NO) соедините с нагрузкой.
7. Проверьте схему, зажмите клеммы, подайте питание и протестируйте работу.
Схема может различаться в зависимости от модели реле. Перед монтажом изучите паспорт устройства. При малейших сомнениях лучше проконсультироваться с электриком: ошибки могут привести к выходу реле из строя или поражению током.
Особенности выбора импульсного реле для квартиры
При выборе импульсного реле для квартиры необходимо учитывать номинальный ток устройства. Для управления освещением в жилом помещении достаточно реле с током 10–16 А. Если предполагается подключение мощных нагрузок, следует выбирать модели на 20 А и выше.
Количество управляемых каналов напрямую влияет на возможности схемы. Для стандартных решений подходит одноканальное реле, но при организации нескольких независимых групп освещения целесообразно использовать многоканальные модели.
Тип управления – важный параметр. Для квартир предпочтительнее реле с возможностью подключения кнопок с подсветкой и поддержкой импульсных сигналов от различных источников – это упрощает монтаж и расширяет совместимость.
Наличие функции памяти состояния обеспечивает возврат реле в предыдущее положение после отключения питания – актуально при перебоях в электроснабжении. Эта опция критична для автоматизации и систем «умного дома».
Компактность корпуса имеет значение при установке в стандартные распределительные коробки. Реле шириной не более одного модуля (18 мм) удобно монтировать в квартирный электрощит без переработки конструкции.
Обратите внимание на совместимость с существующей схемой разводки. Некоторые модели требуют нейтрального провода в кнопочной цепи, что не всегда предусмотрено в старых квартирах. В таких случаях выбирайте реле, работающие без подключения нуля к управляющей кнопке.
Надежность производителя и наличие сертификации (например, соответствие ГОСТ или международным стандартам IEC) гарантируют стабильную работу устройства и безопасность эксплуатации.

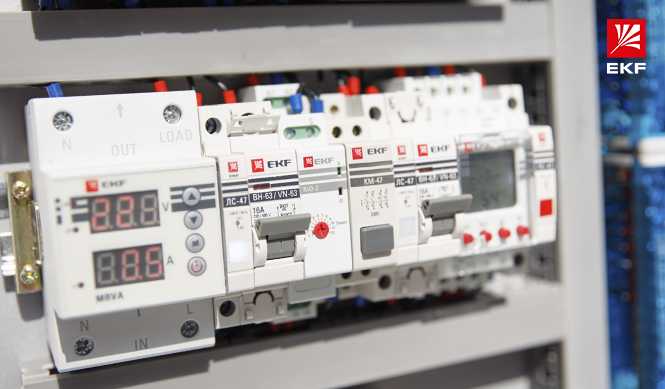

Какое место в электрощите выделить под импульсное реле и как его правильно установить
Импульсное реле устанавливается на DIN-рейку внутри квартирного электрощита. Для корректной работы и удобства обслуживания необходимо заранее предусмотреть свободное пространство шириной не менее 1–2 модулей (в зависимости от модели реле). При выборе места ориентируйтесь на логическую группировку оборудования: импульсное реле должно находиться рядом с автоматами освещения, к которым оно относится.
Перед установкой отключите вводной автомат. Провода подключаются строго по схеме производителя: обычно это фаза на вход (L), нагрузка на выход (L’), нейтраль (N) и управляющий провод от кнопки. Важно использовать наконечники для жил кабеля, чтобы избежать ослабления контактов и нагрева клемм. Затяжка винтовых зажимов выполняется с усилием, рекомендованным в паспорте изделия.
После монтажа проверьте работу схемы с кнопочным управлением. Если реле не фиксирует состояние или не переключает нагрузку, проверьте полярность подключения и надежность всех контактов. При наличии нескольких реле их маркируют для однозначной идентификации цепей.
