Выбор раствора для облицовочного кирпича напрямую влияет на долговечность и внешний вид стены. Раствор должен обеспечивать прочное сцепление, устойчивость к атмосферным воздействиям и минимальное впитывание влаги. Оптимальный состав раствора варьируется в зависимости от типа кирпича и условий эксплуатации.
Цементно-песчаный раствор – наиболее распространённый вариант, обеспечивающий высокую прочность и морозостойкость. Соотношение цемента к песку обычно составляет 1:3 или 1:4, что позволяет получить необходимую пластичность и прочность швов.
Известковый раствор применяется для кладки кирпича, требующего большей паропроницаемости, например, при реставрационных работах. Он менее прочен, но лучше компенсирует микроусадки и снижает риск появления трещин.
Для облицовочного кирпича важна точная дозировка воды в растворе: избыток приводит к снижению адгезии, а недостаток – к плохой обработке швов. Использование специальных добавок, таких как пластификаторы и гидрофобизаторы, повышает эластичность и влагостойкость раствора.

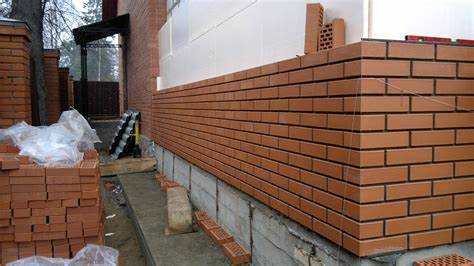

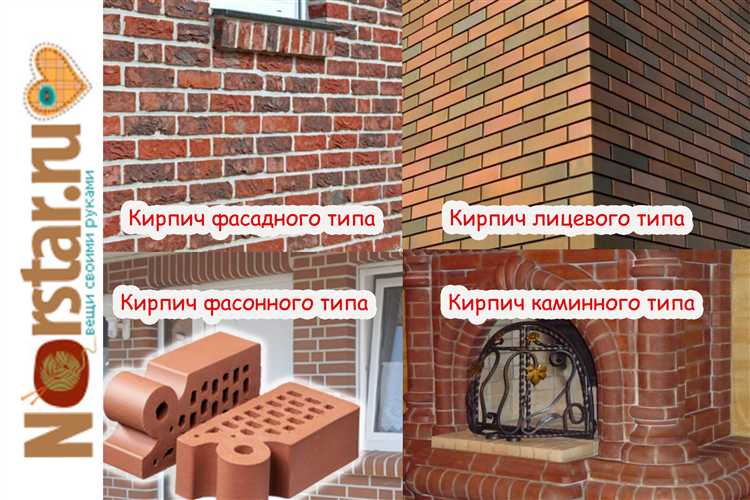

Выбор состава раствора для облицовочного кирпича в зависимости от типа кирпича
Правильный подбор раствора зависит от свойств облицовочного кирпича, его пористости, прочности и влагопоглощения. Неправильный раствор может привести к трещинам, отслаиванию и потере декоративного вида.
- Керамический облицовочный кирпич – имеет высокую плотность и низкое влагопоглощение (обычно 6–12%). Для кладки подходит раствор с цементно-песчаным составом в пропорции 1:3–1:4. Важно использовать портландцемент марки не ниже 400 для обеспечения прочности сцепления. Добавление пластификаторов улучшает удобоукладываемость без повышения водоцементного отношения.
- Силикатный облицовочный кирпич – обладает высокой влагопроницаемостью и средней прочностью. Раствор должен быть менее жестким, чтобы компенсировать тепловое расширение и избежать растрескивания швов. Рекомендуется цементно-известковый раствор с соотношением цемента, извести и песка 1:1:6 или 1:2:9. Известь повышает пластичность и адгезию.
- Клинкерный кирпич – очень плотный и морозостойкий. Для него требуется раствор с высокой прочностью и минимальной пористостью. Оптимален цементно-песчаный состав 1:2, без извести, чтобы избежать снижения прочности. Допустимо добавление микрокремнезема для повышения плотности шва.
- Фигурный и декоративный кирпич с повышенной шероховатостью – требует раствора с высокой адгезией. В состав включают модификаторы на основе полимеров, улучшающие сцепление с поверхностью. Основной раствор – цементно-песчаный 1:3 с добавлением пластификаторов и водоредукторов.
Общее правило – чем выше плотность кирпича и ниже его влагопоглощение, тем более жестким должен быть раствор. При высоком влагопоглощении следует выбирать более пластичные и эластичные смеси. Точный подбор состава помогает обеспечить долговечность облицовки и сохранение эстетики.
Пропорции компонентов для приготовления цементно-песчаного раствора
Для кладки облицовочного кирпича оптимальная пропорция цемента и песка составляет 1:3 или 1:4 по объему. Соотношение выбирается в зависимости от требуемой прочности и условий эксплуатации. Раствор с пропорцией 1:3 обеспечивает высокую прочность и устойчивость к нагрузкам, подходит для наружных работ и облицовки фасадов.
При пропорции 1:4 раствор становится более пластичным, что облегчает нанесение и улучшает сцепление с кирпичом, но снижает прочность. Для внутренних отделочных работ этот состав достаточно надежен.
Вода добавляется с расчетом на достижение консистенции пластичной массы, удобной для работы – обычно на 1 часть цемента приходится 0,5–0,7 части воды по объему. Избыток воды ухудшает адгезию и снижает долговечность кладки.
Для улучшения сцепления и пластичности допускается добавление пластификаторов в количестве 0,5–1% от массы цемента. Песок должен быть чистым, без глинистых примесей, зернистостью от 0,1 до 2,5 мм.
Роль добавок и пластификаторов в улучшении свойств раствора
Добавки и пластификаторы существенно влияют на технологические и эксплуатационные характеристики кладочного раствора для облицовочного кирпича. Основная задача пластификаторов – снижение водоцементного отношения без потери подвижности смеси. Это повышает прочность сцепления и уменьшает вероятность появления трещин. Раствор с добавлением суперпластификаторов сохраняет оптимальную текучесть, что облегчает работу с мелкими и гладкими поверхностями облицовочного кирпича.
Введение водоредуцирующих добавок снижает пористость затвердевшего раствора, повышая морозостойкость и влагонепроницаемость. Например, сульфированные нафталиновые или меламиновые пластификаторы позволяют увеличить долговечность кладки при эксплуатации в агрессивных климатических условиях. Оптимальная дозировка составляет 0,5–1% от массы цемента, что гарантирует баланс между пластичностью и прочностью.
Добавки, содержащие полимеры, улучшают адгезию раствора к облицовочному кирпичу, минимизируя вероятность расслоения. Полимерные модификаторы также снижают капиллярное водопоглощение, что уменьшает риск появления высолов и разрушений на поверхности кладки.
Использование антиморозных добавок позволяет вести кладочные работы при температуре до -10 °C без ущерба качеству. Примером служат нитриты и хлористые соединения в низких концентрациях, которые ускоряют гидратацию цемента и повышают прочность на ранних этапах схватывания.
При выборе добавок важно учитывать их совместимость с типом цемента и песка, а также с условиями эксплуатации. Рекомендуется проводить пробные замесы с различными дозировками для определения оптимального состава раствора, соответствующего требованиям по прочности, пластичности и морозостойкости.
Требования к прочности и пластичности раствора для облицовочной кладки
Раствор для облицовочной кладки должен обладать маркой прочности не ниже М75, что обеспечивает устойчивость сцепления с кирпичом и долговечность облицовки. При этом максимально допустимая прочность раствора не должна превышать прочность кирпича более чем на 20%, чтобы избежать растрескивания из-за различной усадки материалов.
Пластичность раствора регулируется по консистенции, измеряемой осадкой конуса: для облицовочных работ оптимальна осадка в пределах 6–9 см. Такой уровень пластичности обеспечивает удобное нанесение раствора тонким, равномерным слоем, что снижает расход материала и улучшает внешний вид швов.
Раствор должен сохранять пластичность не менее 1,5–2 часов после приготовления, что позволяет работать с ним без потери качества и предотвращает появление пустот при укладке кирпича. Слишком жёсткий раствор приводит к ухудшению сцепления и образованию трещин, а чрезмерно жидкий снижает несущую способность кладки.
При выборе состава необходимо контролировать содержание цемента: для облицовочного раствора оптимально 300–350 кг цемента на 1 м³ раствора. Это обеспечивает баланс между прочностью и подвижностью смеси. Излишек цемента повышает риск усадки и появления трещин, дефицит – снижает прочность.
Для улучшения пластичности и адгезии используют модификаторы – пластификаторы или водоредуцирующие добавки в количестве 0,2–0,5% от массы цемента. Они повышают эластичность и уменьшают водоцементное отношение, что улучшает морозостойкость и долговечность облицовочного слоя.

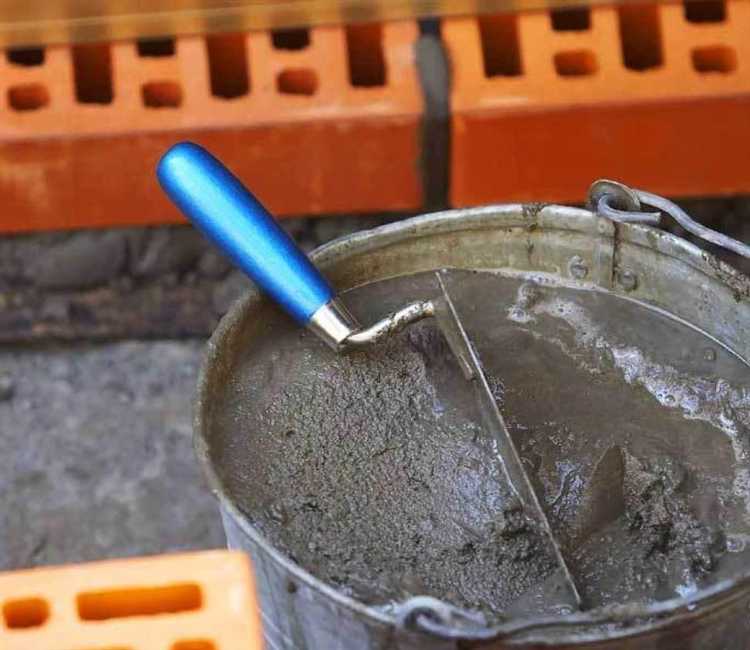

Особенности замеса и нанесения раствора при облицовочной кладке
Раствор для облицовочного кирпича должен иметь повышенную пластичность и однородность, что обеспечивается точным соблюдением пропорций цемента, песка и воды. Оптимальное соотношение цемента и песка – 1:3, с водоцементным отношением 0,4–0,5, позволяющим получить консистенцию густой сметаны.
Для повышения адгезии и уменьшения усадки рекомендуется вводить пластификаторы в количестве 0,5–1% от массы цемента. Песок должен быть просеян и без примесей глины или органики, размер зерен – 0,2–1,0 мм, что способствует равномерному распределению раствора и предотвращает образование пустот.
Раствор замешивают только в небольших партиях, используемых в течение 1,5–2 часов, чтобы избежать потери рабочих свойств. Для нанесения применяется мастерок с шириной лезвия не менее 120 мм, что обеспечивает равномерное распределение слоя раствора толщиной 10–15 мм.

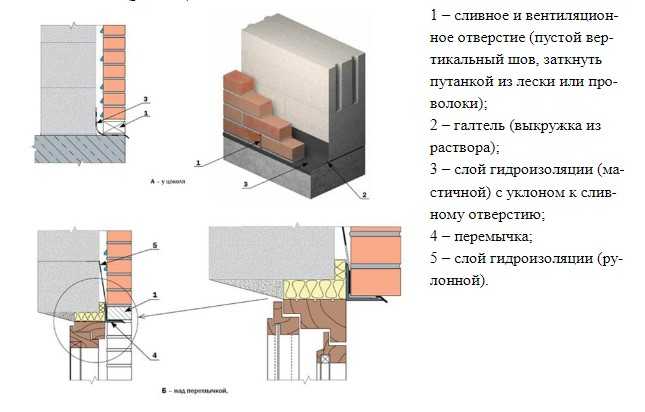

При кладке важно наносить раствор на каждую сторону кирпича, включая торцы, для обеспечения сплошного шва без пропусков. Для контроля толщины шва применяется металлическая рейка толщиной 10 мм, чтобы исключить излишки и избежать сколов облицовочного кирпича.
Особое внимание уделяется увлажнению кирпича перед кладкой – поверхность рекомендуется слегка смачивать водой за 10–15 минут до укладки, что снижает впитывание влаги из раствора и улучшает сцепление.
Нанесение раствора следует выполнять непрерывно, избегая перерывов более 20 минут, чтобы предотвратить образование холодных швов и обеспечить монолитность кладки. При необходимости укладки в несколько этапов поверхности предыдущего ряда очищаются от пыли и рыхлых частиц, после чего увлажняются.
Ошибки при приготовлении и использовании раствора и способы их предотвращения
Частая ошибка – неправильное соотношение компонентов раствора. Избыток цемента снижает пластичность, ведёт к растрескиванию кладки, а переизбыток песка уменьшает прочность сцепления. Рекомендуется соблюдать пропорции, например, 1 часть цемента к 3–4 частям песка для облицовочного кирпича.
Использование грязного или влажного песка ухудшает качество раствора. Песок должен быть чистым, без примесей глины и органики. Для контроля чистоты применяют промывку и просеивание. Влажность песка регулируют до 5–7% для оптимального сцепления.
Недостаточное или чрезмерное количество воды при замешивании вызывает проблемы. Недолив ведёт к снижению пластичности и затрудняет укладку, перелив – к снижению прочности и увеличению усадки. Воду добавляют дозировано, ориентируясь на консистенцию «пластилина» без растекания.
Приготовленный раствор нельзя оставлять более 2 часов, так как начинает терять свойства схватывания. Для больших объёмов кладки стоит применять дозированное приготовление или добавлять специальные пластификаторы и замедлители схватывания.
Ошибкой является использование раствора при слишком низкой или высокой температуре окружающей среды. При температуре ниже +5 °C требуется применение противоморозных добавок и утепление кладки. При жаре свыше +30 °C раствор быстро теряет влагу, что снижает прочность, необходимо увлажнять поверхность кирпича и периодически смачивать кладку.
Несоблюдение техники нанесения раствора приводит к неравномерному слою и пустотам. Толщина шва должна быть не менее 10 мм, а укладка – с равномерным распределением раствора под каждым кирпичом для обеспечения прочного сцепления.
Вопрос-ответ:
Какие существуют основные виды растворов для кладки облицовочного кирпича?
Для кладки облицовочного кирпича применяются несколько типов растворов: цементно-песчаный, цементно-известковый и специальные готовые смеси. Цементно-песчаный раствор наиболее распространён благодаря своей прочности и водостойкости. Цементно-известковый более пластичный и обеспечивает лучшую адгезию, что полезно при работе с тонкими швами. Готовые смеси часто содержат добавки для повышения морозостойкости и эластичности.
Чем отличается раствор для облицовочной кладки от обычного строительного раствора?
Раствор для облицовочного кирпича отличается более тонкой структурой и улучшенной адгезией. Он должен быть достаточно пластичным, чтобы заполнять швы аккуратно и ровно, не образуя крупных пустот. Обычно в такой раствор добавляют специальные добавки, снижающие усадку и повышающие устойчивость к внешним воздействиям, что важно для сохранения эстетичного вида фасада на протяжении долгого времени.
Можно ли использовать цементный раствор для всех типов облицовочного кирпича?
Цементный раствор подходит для большинства облицовочных кирпичей, но не всегда является оптимальным выбором. Например, для лицевого кирпича с высокой плотностью и гладкой поверхностью лучше использовать смесь с известью, чтобы обеспечить лучшее сцепление и предотвратить растрескивание швов. В случае пористых или декоративных кирпичей иногда рекомендуют применять специальные смеси с добавками для улучшения эластичности и уменьшения вероятности повреждений.
Какие свойства раствора важны для кладки облицовочного кирпича в условиях холодного климата?
В холодных регионах раствор должен обладать повышенной морозостойкостью и низкой водопроницаемостью, чтобы предотвращать разрушение при замерзании влаги внутри швов. Обычно для таких условий добавляют специальные противоморозные компоненты или применяют готовые смеси с улучшенными характеристиками. Также важно, чтобы раствор сохранял пластичность при низких температурах для качественного нанесения и сцепления с кирпичом.
Как правильно приготовить раствор для кладки облицовочного кирпича своими руками?
Для самостоятельного приготовления раствора важно соблюдать пропорции компонентов. Обычно берут 1 часть цемента и 3-4 части чистого просеянного песка. Для улучшения пластичности и адгезии можно добавить известь в количестве примерно 0,5 части. Все сухие компоненты тщательно перемешивают, затем постепенно добавляют воду до получения однородной массы средней густоты, напоминающей густую сметану. Раствор нужно использовать сразу после приготовления, чтобы он не потерял свои свойства.
Загрузка...
