Метчики – это инструменты, предназначенные для нарезания резьбы в отверстиях. В зависимости от их назначения различают чистовые и черновые метчики. Главным различием между ними является их функциональная нагрузка: черновой метчик используется на начальной стадии нарезания резьбы, а чистовой – для окончательной обработки.
Чистовой метчик обычно имеет более острые кромки, что позволяет создавать более точную и гладкую резьбу. Он тщательно доводит внутреннюю поверхность отверстия до нужного размера и качества. Черновой метчик, в свою очередь, обладает более грубыми кромками и используется для удаления большей части материала, создавая резьбу с меньшей точностью. Это важное отличие помогает выбрать правильный инструмент в зависимости от этапа обработки.
Главные отличия метчиков: у чистового метчика угол кромки, как правило, меньше, что способствует меньшему износу инструмента. Черновой метчик имеет более крупные и глубокие нарезки, что уменьшает сопротивление при нарезании резьбы, но увеличивает шанс повреждения поверхностей. Помимо этого, на чистовых метчиках часто встречаются дополнительные канавки для лучшего отвода стружки, что улучшает качество обработки.
Для правильного выбора инструмента важно понимать, на каком этапе работы вы находитесь. Использование чернового метчика на финальной стадии нарезания резьбы может привести к излишним погрешностям, а применение чистового метчика на начальном этапе обработки – к повышенному износу инструмента и замедлению процесса.
Определение назначения метчиков: чистовой и черновой
Метчики делятся на чистовой и черновой в зависимости от этапа обработки резьбы и требований к её качеству. Различие в их назначении определяет их конструктивные особенности и предназначение для конкретных задач.
Черновой метчик используется на первой стадии нарезания резьбы. Он предназначен для создания базовой формы резьбы с минимальными требованиями к точности. Это этап, на котором происходит основное удаление материала и формирование основных контуров резьбы. Черновой метчик может работать с большими допусками и не требует высокой прочности обработки.
Особенности чернового метчика:
- Большие углы скоса, что способствует быстрому удалению материала.
- Грубая нарезка, допускающая значительные погрешности в точности.
- Широкие канавки для удаления стружки и охлаждающей жидкости.
- Не подходит для работы в материалах с высокой твердостью.
Чистовой метчик используется для окончательной доводки резьбы до нужных размеров и точности. Он работает с уже сформированной черновой резьбой и доводит её до необходимого качества. Чистовой метчик требует меньших усилий при нарезке и значительно точнее, что позволяет добиться нужного размера и шероховатости поверхности.
Особенности чистового метчика:
- Меньшие углы скоса для более точной нарезки.
- Меньшие канавки для более аккуратного удаления стружки.
- Тонкие и чёткие грани, позволяющие создавать высокоточную резьбу.
- Используется для резьбы с высокими требованиями к точности и чистоте поверхности.
Для успешного изготовления резьбы рекомендуется соблюдать порядок: сначала черновой метчик для грубой обработки, а затем чистовой метчик для точной доводки. Использование чернового метчика на чистовой стадии может привести к неточности и ухудшению качества резьбы, а чистовой метчик на стадии черновой нарезки будет сильно изнашиваться из-за высокой нагрузки.
При выборе метчика важно учитывать материал, из которого изготовлена деталь, и требуемую точность резьбы. Например, для работы с мягкими материалами можно использовать более быстрые и менее точные черновые метчики, в то время как для твердых материалов или когда требуется высокая точность, необходимо выбирать чистовые метчики.
Особенности формы и геометрии рабочей части метчиков
Рабочая часть метчиков отличается по форме и геометрии в зависимости от назначения инструмента. Чистовой метчик имеет острые, тонкие кромки и меньший угол наклона режущих кромок. Это способствует получению точных, гладких резьбовых поверхностей с минимальными шероховатостями. В черновых метчиках кромки более грубые и имеют угол наклона, который позволяет эффективно удалять большие объемы материала, снижая вероятность забивания метчика в процессе работы.
Форма рабочей части чистового метчика обычно предполагает более глубокую резьбовую канавку с мягким и плавным переходом от передней части инструмента к основной режущей части. Такой метчик имеет более высокие требования к точности изготовления, поскольку он влияет на конечную точность резьбы. В отличие от него, рабочая часть чернового метчика может быть более прямолинейной, с заметными углами, что позволяет агрессивно обрабатывать металл на предварительных этапах резьбообразования.
При выборе метчика для работы важно учитывать не только геометрию, но и материал. Чистовой метчик чаще всего используется для обработки менее жестких металлов и после предварительного чернового прогонов, чтобы минимизировать износ инструмента. Черновые метчики идеально подходят для создания резьбы в заготовках, которые позже будут поддаваться дополнительной обработке.

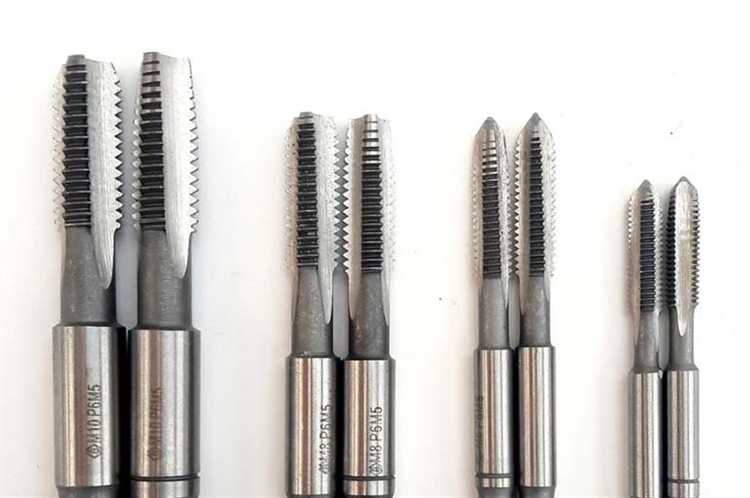

Материалы изготовления: как выбрать в зависимости от задачи
Наиболее популярными материалами для изготовления метчиков являются быстрорежущая сталь (HSS), высококачественные сплавы и твердые покрытия. Каждый из этих материалов имеет свои особенности, которые важно учитывать при выборе метчика для конкретной задачи.
Быстрорежущая сталь (HSS) – это стандарт для большинства метчиков. Он подходит для работы с мягкими и средними металлами, такими как алюминий, медь, сталь с низким содержанием углерода. Метчики из HSS сохраняют свою остроту дольше, чем обычные углеродистые стали, и позволяют работать на высоких оборотах. Но для работы с более твердыми материалами их не рекомендуется использовать, так как HSS может быстро терять свою износостойкость.
Металлические сплавы с добавлением кобальта (HSS-E) обеспечивают ещё большую износостойкость, особенно при работе с высокопрочными материалами, такими как нержавеющая сталь, титановая и жаропрочная сталь. Эти метчики устойчивы к перегреву и высокому давлению, но они и дороже, чем обычные HSS. Они идеально подходят для черновых операций в сложных условиях, где важно сохранить стабильность реза.
Твердосплавные метчики – это инструмент, в котором режущая часть выполнена из твердосплавных материалов (карбид). Такие метчики используются для нарезки резьбы в твёрдых сплавах, жаропрочных материалах и других сложных металлах. Несмотря на высокую стойкость к износу, такие метчики хрупки, поэтому они подходят для работы в стабильных условиях, где исключены резкие нагрузки.
Метчики с покрытием – например, с покрытиями из нитрида титана (TiN) или алмаза. Покрытия значительно повышают стойкость инструмента, уменьшает трение и улучшает его эксплуатационные характеристики. Они идеально подходят для работы с материалами, которые подвергаются высокой температурной нагрузке или с материалами с низким коэффициентом теплопроводности. Они также продлевают срок службы метчика в условиях черновых работ.
При выборе материала для метчика важно учитывать, насколько часто предполагается использование инструмента, а также тип металла, с которым предстоит работать. Если задача – нарезка резьбы в мягких материалах или в стандартных сталях, достаточно выбрать инструмент из HSS. Для сложных и твердых сплавов или работ в условиях высокой нагрузки лучше обратить внимание на метчики с кобальтовыми добавками, твердосплавные метчики или инструменты с покрытиями для повышения долговечности.
Распознавание различий по маркировке и обозначениям на метчике
Основное различие между чистовыми и черновыми метчиками заключается в их маркировке, которая даёт точное представление о типе инструмента. Чистовые метчики, как правило, имеют маркировку, указывающую на минимальное отклонение от стандартного диаметра. Черновые метчики часто обозначаются с добавлением дополнительной информации о прочности и материале обработки. Например, чистовой метчик может иметь маркировку «HSS-G», что указывает на высокоскоростную сталь с заточкой, подходящей для чистовой обработки. В то время как черновой метчик часто будет иметь пометку «HSS», без дополнительной буквенной аббревиатуры или с добавлением «P» для обозначения повышенной прочности.
Отличия также могут заключаться в цифрах и символах на хвостовике метчика. Чистовые метчики обычно имеют цифры, которые указывают на точные параметры, такие как диаметр, шаг резьбы и углы заточки, что важно для соблюдения высокой точности. Черновые метчики часто имеют маркировку, обозначающую их предназначение для предварительного нарезания резьбы, с показателем, который чаще всего сопровождается номерами, связанными с возможными отклонениями от номинальных размеров.
Важно учитывать и материал, из которого изготовлены метчики. Метчики для чистовой обработки часто используют более высококачественные сплавы, что также находит отражение в маркировке. Такие метчики могут иметь дополнительно указания на тепловую обработку или защитное покрытие, что делает их менее подверженными износу при работе с твердыми или абразивными материалами.
При выборе метчика также стоит обратить внимание на расположение маркировки. На чистовых метчиках она часто более чёткая, с чётко обозначенными границами и дополнительными знаками, например, о направлении нарезания резьбы. Черновые метчики могут иметь менее выделенную маркировку, а иногда – символы, указывающие на их большую износостойкость, например, «T» или «C», что может свидетельствовать о применении твердосплавных вставок.
Влияние размера и угла нарезки на точность и чистоту резьбы
Размер и угол нарезки метчика напрямую влияют на точность и чистоту резьбы, определяя ее функциональность и долговечность. Правильный выбор этих параметров позволяет существенно повысить качество выполнения работы, минимизируя дефекты.
Размер метчика играет ключевую роль в соответствии резьбы номинальным значениям. Для чистовой нарезки метчик должен быть немного меньше диаметра резьбы, чтобы минимизировать излишки металла. Это позволяет добиться точности и избежать чрезмерного давления на стенки отверстия, что важно для сохранения формы резьбы. Черновой метчик, наоборот, имеет больший диаметр, что помогает удалять больше материала и готовить отверстие под чистовую нарезку, но при этом оставляет некоторые дефекты, которые исправляются в процессе окончательной обработки.
Угол нарезки влияет на качество поверхностей резьбы. Стандартный угол нарезки для метчиков составляет 60 градусов. Однако, для более точных и чистых резьб угол может быть слегка изменен. Увеличение угла нарезки улучшает качество резьбы, делая ее более гладкой, но это требует увеличения давления и мощности инструмента. Для черновой нарезки угол может быть несколько меньше, что помогает уменьшить нагрузку на метчик и увеличить его срок службы, но при этом возможно появление небольших заусенцев и шероховатостей на поверхности.
Угол нарезки также влияет на скорость процесса нарезки. Слишком острые углы могут вызвать перегрев и повреждение металла, в то время как более тупые углы увеличивают трение и замедляют процесс. Оптимальный угол выбирается в зависимости от материала заготовки и требуемой точности.
Для достижения высокой точности нарезки важно учитывать не только угол и размер метчика, но и состояние инструмента. Изношенные или поврежденные метчики не смогут обеспечить нужную чистоту и точность резьбы, даже если параметры были выбраны правильно.
Рекомендации по использованию метчиков для различных типов материалов
Метчики для нарезания резьбы могут значительно отличаться в зависимости от материала, для которого они предназначены. Правильный выбор метчика обеспечит долговечность инструмента и точность работы.
Сталь и чугун. Для работы с твердыми металлами, такими как сталь и чугун, используйте метчики из быстрорежущей стали (HSS). Для чугуна подойдут метчики с покрытиями, предотвращающими образование излишнего нагара. Рекомендуется применять черновые метчики на стадии подготовки резьбы, а чистовые – для завершения процесса. Важно использовать охлаждающую жидкость, чтобы избежать перегрева.
Нержавеющая сталь. Для работы с нержавеющей сталью используйте метчики с покрытием из титана или нитрида титана, так как они снижают износ и трение. Черновые метчики лучше всего подходят для предварительной обработки, а чистовые – для окончательной нарезки резьбы, поскольку нержавеющая сталь склонна к задирам и перегреву.
Алюминий. При нарезании резьбы в алюминиевых деталях можно использовать метчики из быстрорежущей стали без покрытия. Алюминий не так склонен к образованию заусенцев, как более твердые металлы, но важно избегать перегрева, поэтому рекомендуется использовать смазку или охлаждающие жидкости. Для чистовой обработки лучше применять метчики с острыми режущими кромками.
Пластик и композиты. Метчики для пластиковых и композитных материалов должны иметь небольшой угол нарезки и более широкие канавки для удаления стружки. Для таких материалов лучше выбирать метчики из быстрорежущей стали или с покрытиями, уменьшающими трение, чтобы избежать перегрева и повреждения материала. Черновые метчики подходят для предварительной обработки, а чистовые – для завершения процесса.
Медь и латунь. Для меди и латуни оптимальны метчики с покрытием из бронзы или титана. Эти металлы склонны к образованию стружки, которая может забивать канавки метчика. При нарезании резьбы важно использовать метчики с более широкими канавками для эффективного удаления стружки, а также охлаждающие жидкости для предотвращения перегрева.
Дерево и древесные композиты. Для нарезания резьбы в древесине и древесных композитах можно использовать метчики с более крупными канавками для удаления стружки. Метчики с твердосплавным наконечником подойдут для работы с плотными материалами, такими как фанера или ДСП, а также для предотвращения быстрого износа инструмента. Учитывая мягкость материала, можно использовать метчики с менее агрессивной геометрией режущей кромки.
Вопрос-ответ:
Как отличить черновой метчик от чистового?
Черновой метчик предназначен для предварительного нарезания резьбы, поэтому его профиль более грубый, с более острыми гранями. Он делает резьбу быстрее, но с меньшей точностью. Чистовой метчик же используется для доводки резьбы до нужных размеров и улучшения качества. У него более гладкие и закругленные края, что позволяет получить точную и чистую резьбу. Главное различие между ними — это степень точности и качество резьбы, которую они создают.
Какие особенности резьбы, нарезаемой черновым метчиком?
Черновой метчик оставляет резьбу с более грубыми очертаниями, что помогает быстро убрать материал, но не подходит для получения точных размеров. Такая резьба обычно имеет шероховатости и может требовать дополнительной обработки чистовым метчиком для улучшения качества. Важно отметить, что черновые метчики могут оставлять следы от сколов на гранях резьбы.
Зачем вообще использовать два типа метчиков — черновой и чистовой?
Использование двух типов метчиков — это способ оптимизировать процесс нарезания резьбы. Черновой метчик удаляет основной объем материала, а чистовой доводит резьбу до нужного диаметра и точности. Это позволяет экономить время на черновой операции и улучшить качество готовой детали на чистовой стадии, не снижая производительности процесса.
Можно ли использовать черновой метчик для окончательной нарезки резьбы?
Использование только чернового метчика для окончательной нарезки резьбы не рекомендуется. Несмотря на то что черновой метчик может нарезать резьбу, она будет неточной и грубой. Это может привести к проблемам с посадкой детали или повреждением резьбы. Чистовой метчик необходим для создания качественной, точной и прочной резьбы.
Как выбрать между черновым и чистовым метчиком для конкретной задачи?
Выбор между метчиками зависит от того, какой результат вам нужен. Если задача состоит в быстром удалении материала и создании резьбы с меньшими требованиями к точности, подойдет черновой метчик. Если же нужно получить резьбу с высокой точностью и качественной обработкой, тогда следует использовать чистовой метчик. В некоторых случаях можно сначала использовать черновой метчик, а затем — чистовой для доводки.
Как понять, что метчик чистовой, а не черновой?
Чистовой метчик отличается от чернового несколькими признаками. Во-первых, у него более тонкие резьбовые линии и меньший угол наклона режущих кромок. Это позволяет ему создавать аккуратную и точную резьбу без значительных заусенцев и повреждений поверхности. Черновой метчик, наоборот, имеет более грубую резьбу и углы, что позволяет ему быстро удалять материал, но не создает идеально гладкой поверхности. Также чистовой метчик обычно имеет меньший диаметр рабочей части и предназначен для окончательной отделки отверстий, в то время как черновой используется для первичной обработки и снятия основной массы материала. Различие также заключается в типе покрытия: у чистового метчика часто бывает специальное антикоррозийное покрытие, что способствует длительному сроку службы и качественному выполнению работы.
