При подключении двух светодиодных лент к одному источнику питания важно учитывать суммарную потребляемую мощность и параметры самого блока. Если мощность лент превышает возможности блока питания, это приведёт к перегреву, снижению яркости и сокращению срока службы компонентов.
Перед монтажом необходимо точно рассчитать ток, потребляемый каждой лентой. Например, одна светодиодная лента 12 В потребляет 4,8 Вт/м. При длине 5 метров она потребляет 24 Вт, что эквивалентно току 2 А. Две такие ленты потребуют блок питания минимум на 48 Вт (4 А при 12 В), желательно с запасом 20–30%.
Подключение следует выполнять параллельно, а не последовательно. При последовательном подключении напряжение будет делиться между лентами, и обе будут светить тускло или нестабильно. В параллельной схеме каждая лента подключается к выходу блока питания напрямую, обеспечивая равномерное питание.
Для стабильной работы важно использовать провода соответствующего сечения. При токе до 5 А рекомендуется использовать медный кабель сечением не менее 1,5 мм². Также желательно минимизировать длину проводов между блоком и лентами, чтобы избежать падения напряжения.
При большой длине лент или высоком токе следует применять повторное питание с двух сторон ленты или использовать разветвители, рассчитанные на соответствующий ток. Это устранит эффект падения яркости на удалённых участках ленты.
Как определить суммарное потребление тока светодиодных лент
Для расчёта общего потребления тока необходимо учитывать длину каждой ленты, её тип и рабочее напряжение. Начните с изучения характеристик ленты – на упаковке или в техническом паспорте указывается потребление тока на один метр. Например, лента 12 В с плотностью 60 диодов на метр потребляет около 0,4 А/м, а с 120 диодами – до 0,8 А/м.
Умножьте ток на метр на длину каждой ленты. Например, если используется одна лента длиной 3 м и вторая – 5 м, обе с потреблением 0,8 А/м, то их индивидуальные токи составят 2,4 А и 4 А соответственно. Сложите значения: 2,4 А + 4 А = 6,4 А – это и есть суммарное потребление.
Если ленты различаются по напряжению, расчёт производите отдельно для каждой группы с одинаковым напряжением. Блок питания должен соответствовать максимальному току с запасом не менее 20–30%, то есть при расчётном токе 6,4 А потребуется блок минимум на 8 А.
Нельзя ориентироваться на мощность в ваттах без пересчёта в амперы: для этого используйте формулу I = P / U, где I – ток в амперах, P – мощность в ваттах, U – напряжение в вольтах. Например, при мощности 48 Вт и напряжении 12 В ток составит 4 А.
Рассчитывайте потребление точно, особенно при подключении через один блок питания – перегрузка приведёт к перегреву и выходу из строя оборудования.

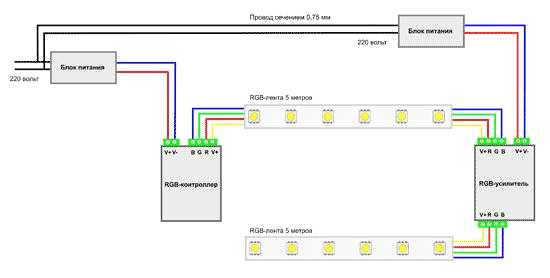

Выбор блока питания с необходимыми параметрами по мощности и напряжению
Для корректной работы двух светодиодных лент необходимо точно рассчитать параметры блока питания. Ключевые характеристики – выходное напряжение (в Вольтах) и мощность (в Ваттах).
Напряжение блока питания должно соответствовать номинальному напряжению лент. Например, если используются ленты на 12 В, блок питания также должен выдавать 12 В. Несоответствие приведёт к перегреву, мерцанию или поломке.
Мощность блока питания рассчитывается на основе суммарной потребляемой мощности обеих лент с учётом запаса по току. Пример: каждая лента длиной 5 метров потребляет 14.4 Вт/м. Общая мощность:
| 5 м × 14.4 Вт/м × 2 ленты = 144 Вт |
К полученному значению добавляется минимум 20% запаса, чтобы блок питания не работал на пределе:
| 144 Вт × 1.2 = 172.8 Вт |
Округляя вверх, выбираем блок питания не менее 180 Вт при напряжении 12 В. Ток в таком случае должен быть не менее 15 А (180 Вт ÷ 12 В = 15 А).
Важно: блок питания должен иметь маркировку постоянного тока (DC). Подходящий тип – импульсный блок питания с защитой от перегрева и короткого замыкания. При подключении длинных лент рекомендуется выбирать модели с клеммами на винтах и хорошей вентиляцией.
Сравнение последовательного и параллельного подключения светодиодных лент
При последовательном подключении питание проходит через первую ленту ко второй. Это вызывает падение напряжения: на второй ленте оно будет ниже, что приведёт к снижению яркости и искажению цвета. Особенно это заметно при длине более 3 метров. Такой способ допустим только при небольшом общем токе и минимальной длине каждой ленты.
Параллельное подключение обеспечивает одинаковое напряжение на всех лентах. Каждая лента подключается напрямую к источнику питания, что исключает потери и обеспечивает стабильную яркость. Это предпочтительный метод, особенно при использовании лент мощностью от 14.4 Вт/м и выше.
При параллельной схеме необходимо учитывать суммарный ток. Если каждая лента потребляет, например, 2 А, блок питания должен выдавать минимум 4 А с запасом 20–30% для стабильной работы. Сечения проводов следует подбирать из расчёта общего тока: для 4 А – не менее 0.75 мм² на каждой линии.
Последовательное подключение не рекомендуется при питании 12 В, так как напряжение значительно падает уже через 5 метров. При 24 В допустимая длина до падения яркости – около 10 метров, но и здесь лучше использовать параллельную схему. Это гарантирует равномерную работу и продлевает срок службы лент.

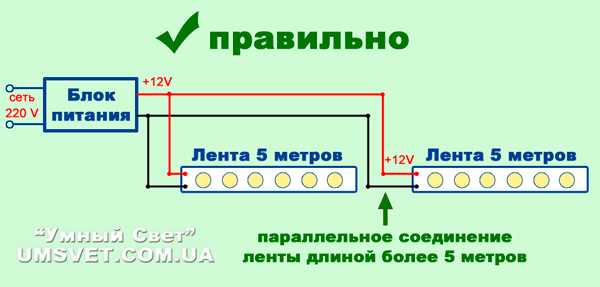

Правила подключения параллельных цепей к блоку питания
Номинальное напряжение блока питания должно точно соответствовать рабочему напряжению подключаемых лент. Для стандартных светодиодных лент это обычно 12 В или 24 В. Отклонение более чем на 10% может привести к перегреву или снижению яркости.
Суммарный ток всех подключаемых лент не должен превышать 80% максимального выходного тока блока питания. Например, если блок рассчитан на 10 А, безопасная суммарная нагрузка – не более 8 А.
Параллельное подключение выполняется через отдельные провода от каждого отрезка ленты к выходу блока питания. Недопустимо последовательное соединение лент, так как это вызовет падение напряжения и неравномерную яркость.
Сечение провода подбирается исходя из тока: при токе до 5 А используется провод не тоньше 1 мм², при больших токах – минимум 1,5 мм². Пренебрежение этим правилом приводит к нагреву проводки и потерям напряжения.
Длина соединительных проводов от блока питания до лент не должна превышать 5 метров. При большей длине необходимо использовать провода увеличенного сечения или дублировать питание с противоположного конца ленты.
Клеммы и разъёмы должны быть рассчитаны на соответствующий ток. Использование слаботочных соединений (например, стандартных DC-штекеров на 2 А) недопустимо при нагрузке свыше 3 А.
Полярность подключения проверяется перед включением. Неправильное подключение «+» и «−» может вывести из строя как ленту, так и блок питания, особенно в отсутствии защиты от обратной полярности.
Дополнительная защита – установка предохранителей или автоматов на каждую параллельную цепь особенно актуальна при подключении мощных лент. Это минимизирует риск короткого замыкания и упрощает диагностику неисправностей.
Как правильно распределить нагрузку между двумя лентами
Определите суммарную мощность каждой ленты. Например, если первая лента потребляет 4,8 Вт/м, а вторая – 7,2 Вт/м, и длина обеих по 5 метров, то общая мощность составит 24 Вт и 36 Вт соответственно. Общая нагрузка – 60 Вт.
Выберите блок питания с запасом не менее 20–25% от суммарной мощности. В данном случае – минимум 75 Вт. Подойдёт блок на 80–100 Вт с выходным напряжением, соответствующим лентам (обычно 12 В или 24 В).

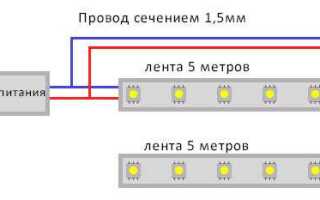

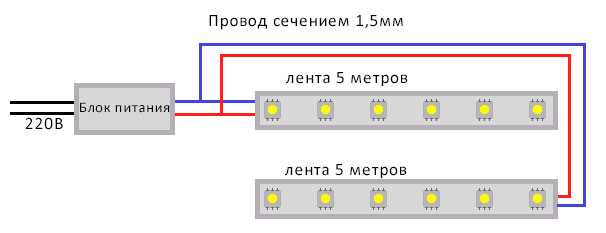

Разделите питание с помощью двух отдельных проводов от блока питания к каждой ленте. Не подключайте их последовательно. Используйте провод сечением не менее 1,5 мм² при длине до 5 метров, чтобы избежать падения напряжения.
Если используете клеммники или распределительные коробки, убедитесь в их номинале по току. Для вышеуказанного примера каждая лента потребляет до 2 А и 3 А соответственно при 12 В. Контактные элементы должны выдерживать не менее 5 А суммарно.
Дополнительно установите предохранители на каждую линию, рассчитанные по току ленты с запасом 10–15%. Для 2 А – предохранитель на 2,5 А, для 3 А – на 3,5 А. Это исключит перегрев при коротком замыкании.
Проверьте температуру кабелей и соединений после первого часа работы. При перегреве используйте кабель большего сечения или сократите длину линии.

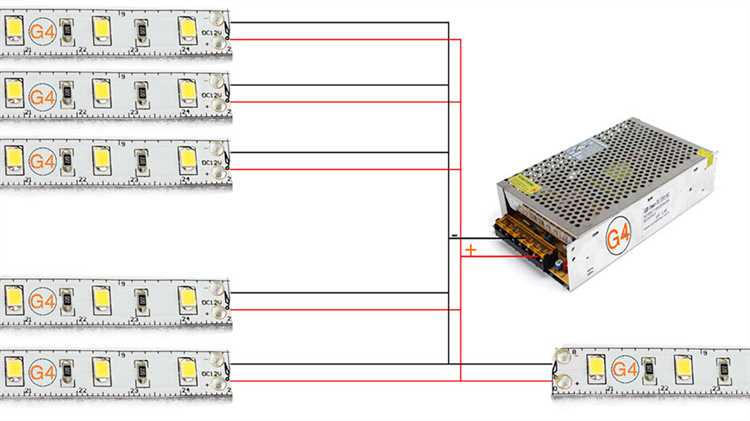

Методы защиты от перегрузки и короткого замыкания
Подключение двух светодиодных лент к одному блоку питания требует точного расчета и применения эффективных мер защиты. Без должной защиты возможен выход из строя блока питания, проводки или самих лент.
- Использование предохранителей: Устанавливайте плавкие или автоматические предохранители на каждый отдельный канал питания ленты. Для лент 12 В с током потребления 3 А – предохранитель на 4 А. Он защитит цепь при коротком замыкании или перегрузке.
- Токовые ограничители: Специальные модули с функцией ограничения тока предотвращают перегрузку по току. Особенно полезны при запуске лент с высоким пусковым током.
- Раздельное подключение через распределительную коробку: Не подключайте обе ленты параллельно к одному кабелю. Используйте разветвитель с отдельными выходами, чтобы при неисправности одной ленты вторая продолжала работать, а блок питания не перегружался.
- Проверка сечения провода: Используйте медный провод не менее 1,5 мм² при общей нагрузке до 10 А. Тонкий провод вызывает нагрев и падение напряжения, что приводит к перегрузке.
- Установка термозащиты: Некоторые блоки питания оснащаются встроенной термозащитой. При перегреве они отключаются. Выбирайте модели с такой функцией, особенно при работе в закрытых корпусах или при высокой мощности нагрузки.
- Монтаж автоматического выключателя: Для сетевой стороны блока питания рекомендуется установка автоматического выключателя на 6–10 А. Он отключит питание при КЗ в первичной цепи.
Перед подключением измерьте ток каждой ленты мультиметром в амперметровом режиме и убедитесь, что суммарный ток не превышает номинал блока питания. Рекомендуется закладывать 20–30% запаса по мощности.
Проверка и тестирование подключения перед длительной эксплуатацией
Перед длительной эксплуатацией системы с двумя подключёнными светодиодными лентами необходимо провести серию проверок, чтобы избежать перегрева, падения напряжения и выхода оборудования из строя.
- Подключите блок питания без нагрузки и измерьте выходное напряжение мультиметром. Оно должно соответствовать номинальному значению (например, 12 В или 24 В).
- Подключите первую ленту и зафиксируйте значение напряжения на её начальном и конечном участках. Разница не должна превышать 0,5 В. Повторите для второй ленты.
- Проверьте силу тока на каждом выходе блока питания. Суммарный ток не должен превышать его номинальную мощность. Например, при питании 12 В и суммарной мощности лент 48 Вт, ток составит около 4 А.
- Визуально оцените равномерность свечения по всей длине лент. При тусклом конце требуется организация питания с двух сторон или использование проводов большего сечения.
- Проведите термоконтроль: после 30 минут работы измерьте температуру блока питания и алюминиевого профиля, если он используется. Температура корпуса не должна превышать 60 °C.
- Обратите внимание на стабильность свечения при включении других электроприборов. Мерцание указывает на просадки в питающей сети или слабую мощность блока питания.
После успешного тестирования зафиксируйте провода, исключите возможность механических нагрузок на клеммы и только после этого допускайте установку в постоянное место эксплуатации.
Вопрос-ответ:
Можно ли подключить две светодиодные ленты к одному блоку питания напрямую?
Да, можно. Главное — чтобы мощность блока питания была достаточной для обеих лент. Необходимо сложить мощность обеих лент и убедиться, что блок питания выдает как минимум на 20–30% больше, чем получившаяся сумма. Например, если одна лента потребляет 24 Вт, а вторая — 36 Вт, суммарная нагрузка составит 60 Вт. Значит, блок питания должен быть не менее 75 Вт, чтобы работать без перегрузки и перегрева.
Как правильно рассчитать, хватит ли мощности блока питания для двух светодиодных лент?
Вам нужно узнать потребление каждой ленты в ваттах, обычно оно указано на упаковке или в техническом описании. Сложите значения и прибавьте запас в 20–30%. Например, если одна лента потребляет 12 Вт, а другая — 18 Вт, общая нагрузка составит 30 Вт. Блок питания с выходной мощностью 40–45 Вт будет подходящим.
Можно ли подключать ленты последовательно, или нужно делать это параллельно?
Подключать светодиодные ленты последовательно не рекомендуется, особенно если они рассчитаны на постоянное напряжение (обычно 12 или 24 В). В таком случае лучше использовать параллельное подключение: плюс к плюсу, минус к минусу. При последовательном подключении напряжение между лентами делится, что приводит к снижению яркости или полной неработоспособности лент.
Нужно ли использовать дополнительные элементы, кроме провода и блока питания?
Да, в некоторых случаях желательно установить предохранитель или использовать контроллер, особенно если у лент есть регулировка цвета или яркости. Также рекомендуется использовать клеммы или разъемы для более надежного соединения, особенно если проводка не временная, а планируется для постоянной установки. Тонкие провода могут нагреваться, поэтому лучше выбирать провод с сечением, соответствующим потребляемой мощности.
Если одна из лент длиннее другой, как это влияет на подключение?
Если одна лента длиннее, значит, она потребляет больше мощности. Это нужно учесть при подборе блока питания. Кроме того, желательно подключать каждую ленту своим отдельным проводом от блока питания, особенно если расстояние большое. Это обеспечит равномерное напряжение на каждой ленте и избежит падения яркости на конце более длинной ленты.
